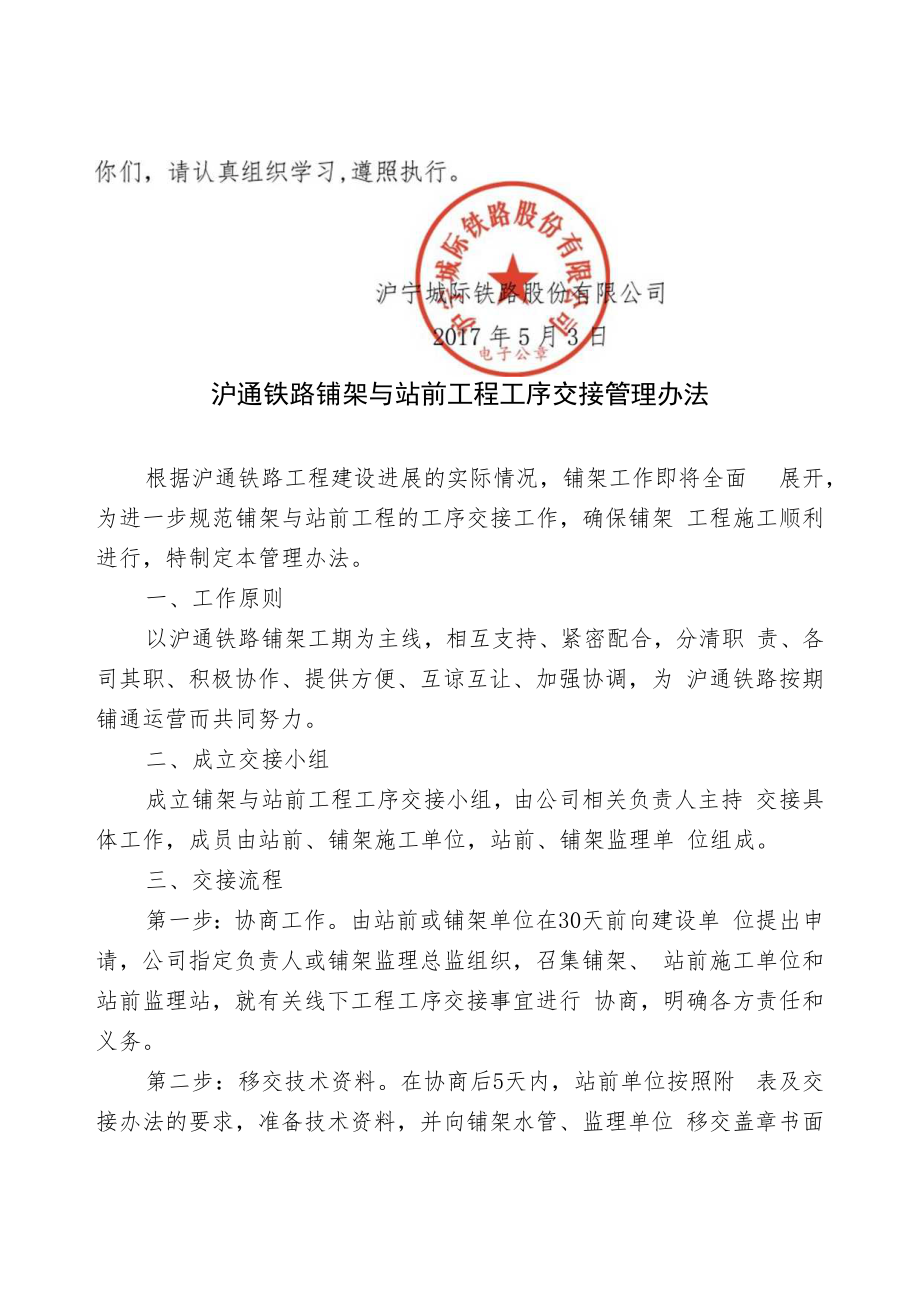

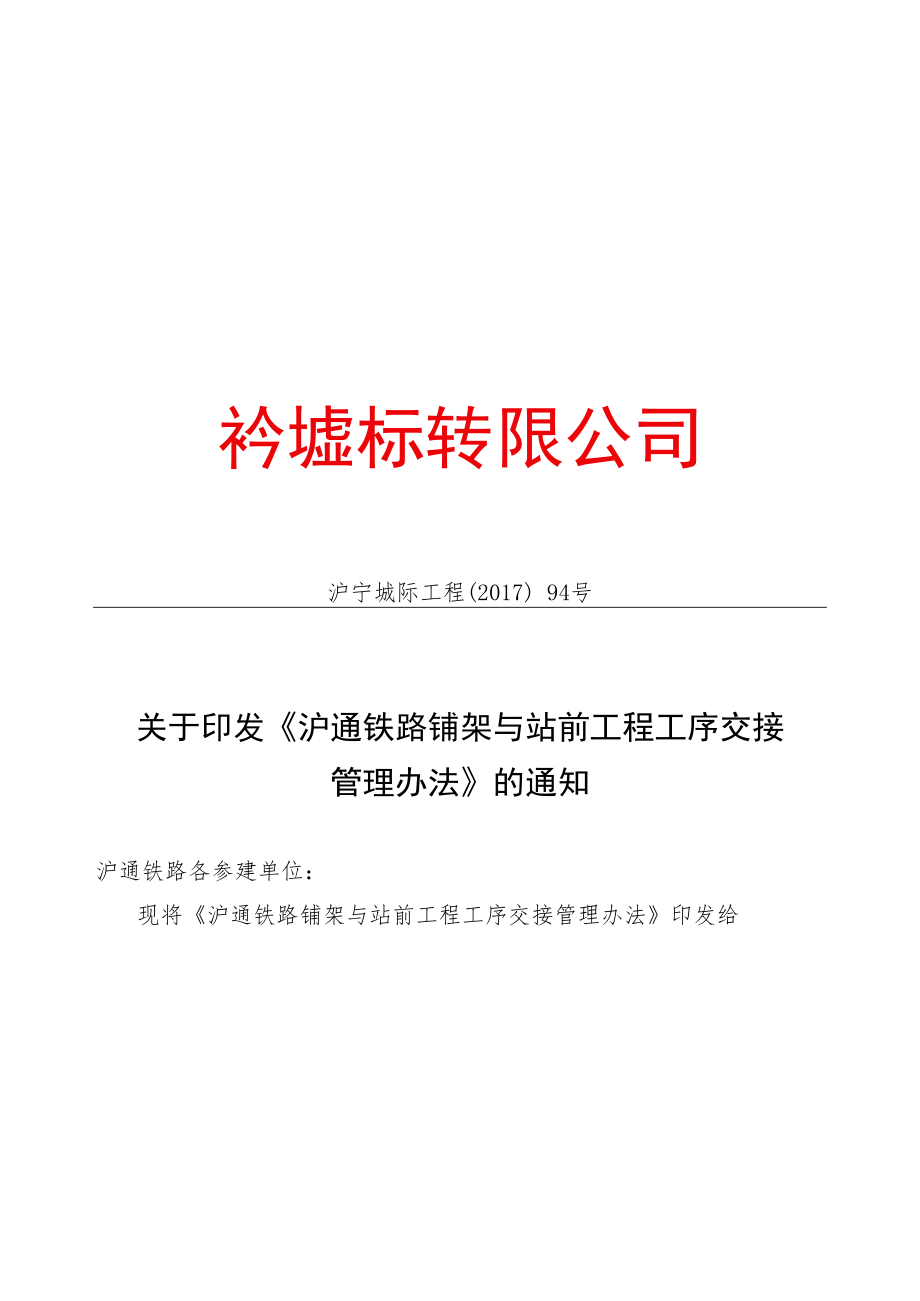

1、衿墟标转限公司沪宁城际工程(2017) 94号关于印发沪通铁路铺架与站前工程工序交接管理办法的通知沪通铁路各参建单位：现将沪通铁路铺架与站前工程工序交接管理办法印发给沪通铁路铺架与站前工程工序交接管理办法根据沪通铁路工程建设进展的实际情况，铺架工作即将全面 展开，为进一步规范铺架与站前工程的工序交接工作，确保铺架 工程施工顺利进行，特制定本管理办法。一、工作原则以沪通铁路铺架工期为主线，相互支持、紧密配合，分清职 责、各司其职、积极协作、提供方便、互谅互让、加强协调，为 沪通铁路按期铺通运营而共同努力。二、成立交接小组成立铺架与站前工程工序交接小组，由公司相关负责人主持 交接具体工作，成员由站

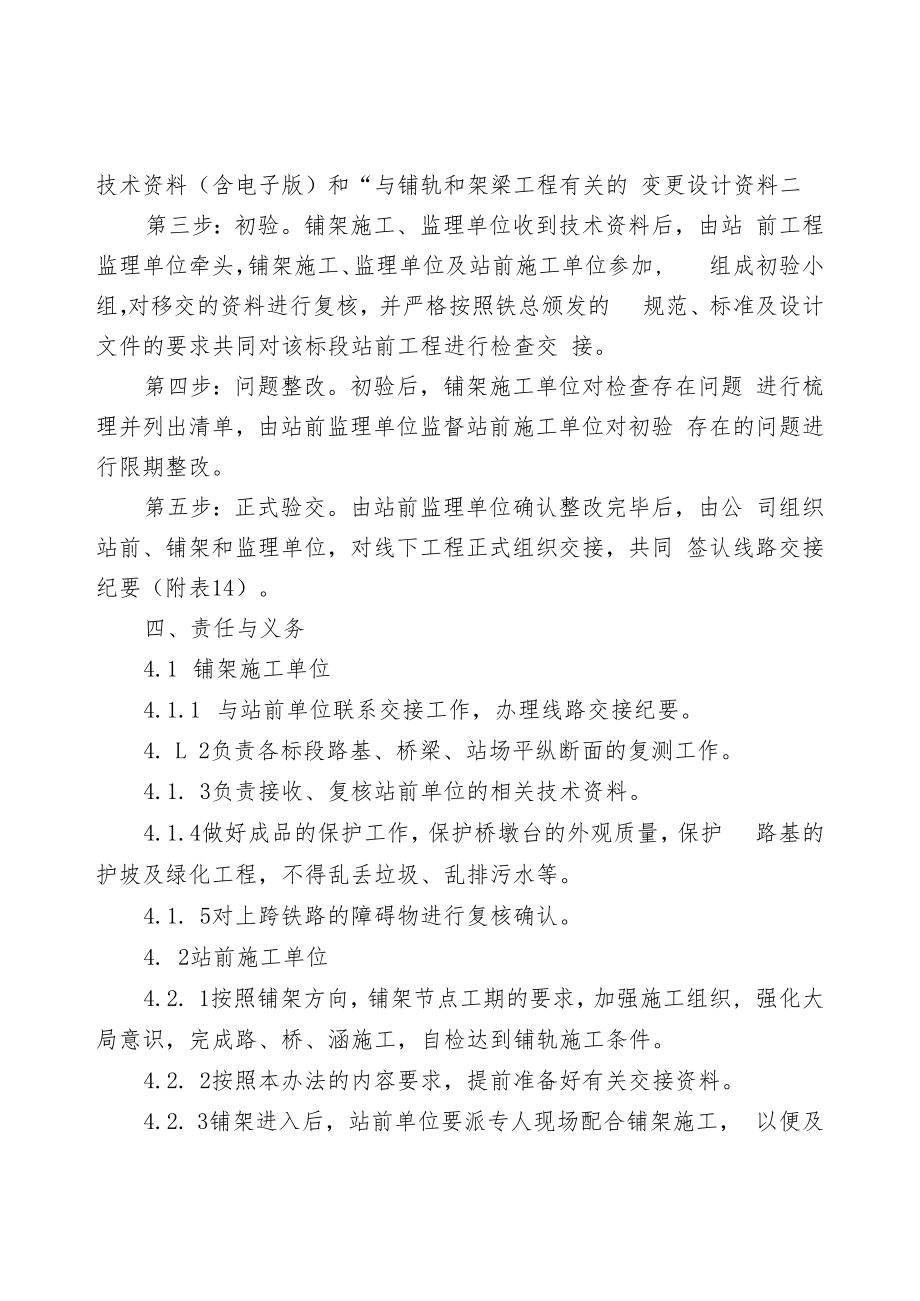

2、前、铺架施工单位，站前、铺架监理单 位组成。三、交接流程第一步：协商工作。由站前或铺架单位在30天前向建设单 位提出申请，公司指定负责人或铺架监理总监组织，召集铺架、 站前施工单位和站前监理站，就有关线下工程工序交接事宜进行 协商，明确各方责任和义务。第二步：移交技术资料。在协商后5天内，站前单位按照附 表及交接办法的要求，准备技术资料，并向铺架水管、监理单位 移交盖章书面技术资料（含电子版）和“与铺轨和架梁工程有关的 变更设计资料二第三步：初验。铺架施工、监理单位收到技术资料后，由站 前工程监理单位牵头，铺架施工、监理单位及站前施工单位参加, 组成初验小组，对移交的资料进行复核，并严格按照铁
3、总颁发的 规范、标准及设计文件的要求共同对该标段站前工程进行检查交 接。第四步：问题整改。初验后，铺架施工单位对检查存在问题 进行梳理并列出清单，由站前监理单位监督站前施工单位对初验 存在的问题进行限期整改。第五步：正式验交。由站前监理单位确认整改完毕后，由公 司组织站前、铺架和监理单位，对线下工程正式组织交接，共同 签认线路交接纪要（附表14）。四、责任与义务4.1 铺架施工单位4.1.1 与站前单位联系交接工作，办理线路交接纪要。4. L 2负责各标段路基、桥梁、站场平纵断面的复测工作。4.1. 3负责接收、复核站前单位的相关技术资料。4.1.4做好成品的保护工作，保护桥墩台的外观质量，保
4、护 路基的护坡及绿化工程，不得乱丢垃圾、乱排污水等。4.1. 5对上跨铁路的障碍物进行复核确认。4. 2站前施工单位4.2. 1按照铺架方向，铺架节点工期的要求，加强施工组织, 强化大局意识，完成路、桥、涵施工，自检达到铺轨施工条件。4.2. 2按照本办法的内容要求，提前准备好有关交接资料。4.2. 3铺架进入后，站前单位要派专人现场配合铺架施工， 以便及时处理临时性问题。4.2.4 积极做好协调问题，防止发生阻工事件。4.2.5 5梳理汇总上跨铁路障碍物相关资料，并提供给铺架施 工单位。4.2.6 站前施工单位在标段管内的工程用电、生活用水、住 房方面应尽量为铺架单位提供方便，车站范围线下施
5、工单位施工 的便道应予以保留。4.2.7 铺轨机作业地段，遇有横穿线路的障碍物（如高压线 等），必须保证施工作业的安全距离（12OkV轨面以上不小于13m. 22OkV轨面以上不小于14叭50OkV轨面以上不小于16. 5m、特高 压轨面以上不小于19m）。铺轨机在工程线上运输时，在距线路中 心两侧各2.5叭 轨面以上IOm范围内的障碍物必须排除，以确保 铺架机械的安全。4.2.8 设置中桩（线路中桩、变坡点、岔位桩，五大桩均应 齐全），并加强保护。4.2.9 9新铺线路后，要对作业人员加强教育，作业时不污染 道床、不损坏钢轨、扣配件，轨枕等，确保轨道的整洁，若有损 毁，责任由站前单位承担。五
6、、站前单位应提供的交接资料5.1 桩檄资料：中桩、边桩、断链桩、岔位桩、控制桩、基 桩资料（CP I、CPII、CPIIDo5. 2路基资料：路基横断面尺寸设计与实测对照表。5.3 曲线要素表各曲线要素。各曲线里程。5.4 坡度表及资料设计坡度及地段。竣工后的实际坡度及地段。5.5 断链表断链里程。断链长。5.6 桥梁表：各大、中、小桥的中心里程，起迄里程及桥台 长度，桥台胸墙及桥墩中心里程、垫石标高、锚栓孔深度、支座 十字线坐标。5. 7水准基点表:要求12公里有一个水平点,在车站两端、 桥梁桥台挡磴墙上要增设水准点。5.8 车站的横断面图、股道表、股道间距表、车站的平面布 置示意图。5.9
7、 线间距表5.10 与轨道工程有关的变更设计资料。5.11 各管段区间要求铺架单位应予注意的事项。5.12 沉降变形观测资料及评估报告。六、具体要求6.1控制网复测技术要求控制网测量技术要求：自由设站点精度要求控制网名 称测量方法项目XYZ方向CPITI【控 制网自由设站边角 交会中误 差2mm2mm2mmW3CP III控制网参照高速铁路工程测量规范(TB10601-2009)中 9. 2.3、9. 2. 4 和 9. 2. 5 节进行复测。6. 2中线复测技术要求中线桩位复测值与设计值限差需满足：中线限差为10mm；道岔复测值与设计值限差需满足：中线限差为2mm6. 3高程复测技术要求线路
8、横断面高程复测值与设计值限差需满足：高程限差为 0 IOmmo7. 4路基应符合设计要求基床表层级配碎石压实质量应符合设计要求；路基面中线、 高程、宽度及平整度应符合设计要求。8. 5桥梁复测要求支座支承垫石面要求水平，误差不超过1mm；锚栓孔位置 正确,桥梁锚栓孔径、孔深符合设计要求；支座十字线和墩台中心、梁端用墨线清晰弹出以及用红油 漆在垫石侧面标注，锚栓孔内无杂物污水。复测标准：墩台支撑垫石高程允许偏差+0、-15mm,墩台 支撑垫石中心位置允许偏差10mm,每片梁一端两支撑垫石顶面高 差3mm,每孔梁一端两支撑垫石顶面高差5n06. 6标桩要齐全、有效6. 6. 1路基地段每公里至少设
9、置一个水准点。线路中桩要齐全，带钢芯的硅包桩，直线地段1个/25米; 曲线五大桩要齐全，圆曲线1个/20米、缓和曲线1个/10米。线 下单位负责设置路基、隧道及现浇连续梁的中桩，并引出边桩， 清晰标注里程，设在路肩上且稳固和易于保存。变坡点桩要齐全。桩为带钢芯的碎包桩，外露高度不能超过路基面1cm；并 在旁边注明距中桩的距离。6. 6. 2桥、涵地段桥、涵等混凝土面上中桩为钢钉，与中桩垂直位置桥涵挡墙 顶部等显著位置用红油漆标注里程等；6. 6.3站场范围道岔岔前、岔心、岔后（混凝土包钢芯桩）。线路中心桩、曲线上五大桩、变坡点桩应为永久固桩（混 凝土包钢芯桩）。车站水准点齐全。6. 7站前单位
10、需提前做的工作6. 7. 1桥梁地段对支座就位部位的支承垫石表面凿毛处理。桥梁支承垫石 应符合设计及验标要求，垫石面要求平整、无杂物和污水，支承 垫石高程限差不得超过（-15OnIn1）,每片梁一端两支承垫石顶面 高差不超过3mm,每孔梁一端两支承垫石顶面高差不超过5mm。梁体锚栓孔位置正确，孔径和深度符合设计，孔内积水杂 物要清理干净,并用塑料布或编织袋堵住锚栓孔,交接后架梁前铺 架单位再次检查，如孔内还有积水杂物，由站前单位进行清理。胸墙挡磴墙尺寸符合设计要求。围栏、吊篮安装完成。6.7.2 做好贯通测量，出具贯通测量平差结果。6.7.3 站前单位提供的沉降变形观测资料，必须由设计、咨 询
11、单位、站前施工和监理单位组成的验评小组对沉降变形观测资 料进行分析评估，并提出分析评估报告，报告中应明确工后沉降 变形是否符合设计要求，是否符合铺轨施工条件，在预铺道硅施 工前将轨道铺设条件评估报告移交给铺架单位。6.8线路复测1 .8.1内业资料复核：铺架单位对站前单位移交的资料参照 设计文件及相关标准进行内业资料复核。6 . 8. 2外业复核：外业复核使用标称精度W(l , hn+lppm) 的全站仪、采用自动安平水准仪对控制网、线路中线桩、基桩及 横断面高程、中线贯通情况进行复核。路基面(桥涵底面)标高误差按照OIOmm控制，线路中线 误差按照IOmm控制。6.9问题处理现场复测和资料审
12、核时发现与设计不符，铺架单位应及时联 系站前单位进行整改，同时上报监理；交接工作要严格按照现行 有关规范、验标、设计文件的相关条款规定进行。对存在的问题, 由监理单位监督站前单位限期整改,在预铺道硅施工前15天达到 交接要求。6. 10移交技术资料要求6. 10. 1纸质技术资料均一式四份。6. 10. 2移交的技术资料要按规定填写，试验资料及变更设计 资料可提供复印件，建交表采用原件。6.10. 3站前单位移交资料时，要加盖单位公章。七、其他要求1.1 测量仪器在测量前必须经相关鉴定部门鉴定合格，交接 前要求站前单位的路、桥工程必须达到铺轨要求，资料齐全后， 方可进行线路复测。1.2 在复测
13、交接桥墩时，由站前单位提供吊车及吊篮，或复 测交接到吊车无法到达的桥墩必要时设置爬梯进行配合。1.3 站前单位应加强线路的巡查，保证铺架设备走行的路基 面平整，线路上无障碍物。1.4 各站前施工单位需要在已铺架后进行路基、桥梁继续施 工的，站前与铺架施工单位要签订安全协议，明确双方责任，按 规定和有关要求提报施工计划，施工时现场按要求派人负责和联 络，并按规定设置防护，现场各种材料、机具设备等要满足限界 要求。不上轨道、不侵入限界的作业，按既有线施工安全要求进 行防护，确保列车通过时，机具和人员下道清理至限界外；凡有 上道及可能侵限的作业,各单位应在施工前一天16点前提出计划 报由铺架项目部行车调度安排纳入日班计划，经批准确认后方可 组织实施，并按行车有关规定设置防护，确保工程列车以及施工 人员安全。附表：1.桥梁墩台表2 .桥梁统计表3 .桥梁技术条件表4 .桥、路过渡段表5 .桥、路断面表6 .中桩检查表7 .路基高程及宽度8 .线间距表9 .水准点表10 .坡度表11 .曲线表12 .断链表13 .导线点表14 .交接纪要15 .控制桩表16 .岔位桩表17 .统一里程与施工里程对照表抄送：公司工程、安质部、存档。沪宁城际铁路股份有限公司综合管理部2017年5月3日印发
