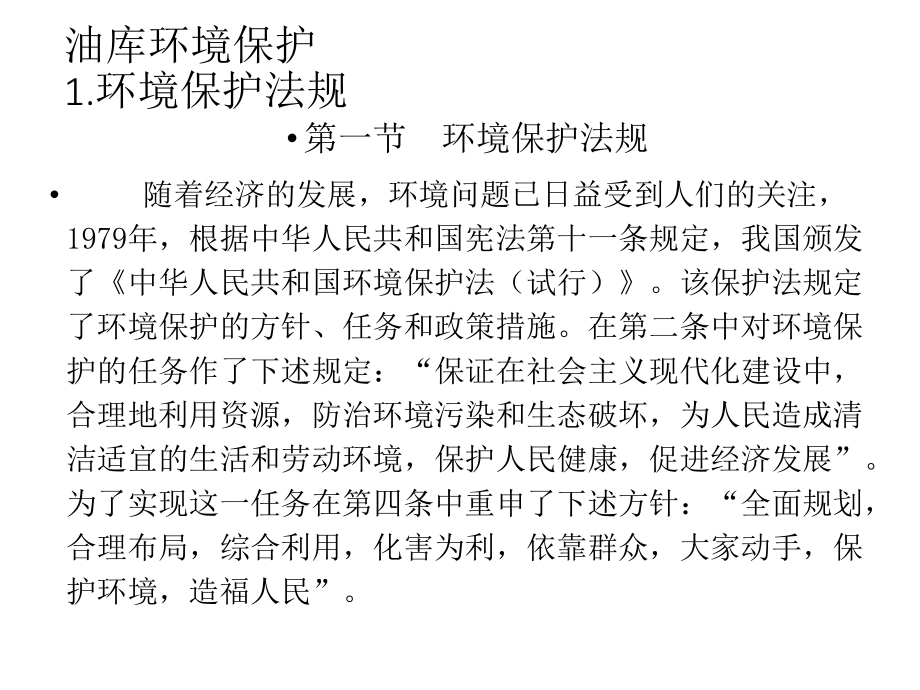

1、2023/4/16油库环境保护 1.环境保护法规第一节 环境保护法规 随着经济的发展，环境问题已日益受到人们的关注，1979年，根据中华人民共和国宪法第十一条规定，我国颁发了中华人民共和国环境保护法（试行）。该保护法规定了环境保护的方针、任务和政策措施。在第二条中对环境保护的任务作了下述规定：“保证在社会主义现代化建设中，合理地利用资源，防治环境污染和生态破坏，为人民造成清洁适宜的生活和劳动环境，保护人民健康，促进经济发展”。为了实现这一任务在第四条中重申了下述方针：“全面规划，合理布局，综合利用，化害为利，依靠群众，大家动手，保护环境，造福人民”。2油库环境保护 1.环境保护法规 中华人民共
2、和国环境保护法（试行）中第六条规定：一切企业、事业单位的选址、设计、建设和生产，都必须充分注意防止对环境的污染和破坏。在进行新建、改建和扩建工程时，必须提出对环境影响的报告书，经环境保护部门和其它有关部门审查批准后才能进行设计；其中防止污染和其他公害的设施，必须与主体工程同时设计、同时施工、同时投产；各项有害物质的排放必须遵守国家规定的标准。在第十八条中规定：超过国家规定标准排放污染物，要按照排放污染物的数量浓度，根据规定收取排污费。3油库环境保护 1.环境保护法规 除此之外，国家还颁发了一系列相关的标准，如石油化工水污染排放标准、锅炉烟尘排放标准、石油开发工业水污染物排放标准、石油炼制工业水
3、污染物排放标准等。随着这些法规在油库中贯彻落实，油库环境会进一步得到改善。4油库环境保护 2.油库污水处理技术 第二节 油库污水处理技术 一、含油污水的来源及污水量 油库的含油污水主要来源于油罐区、泵房、装卸油栈桥、洗修桶车间等地区。 1油罐区的污水 从油罐中排放的油罐底水。排放量可达到20L/s。 防火堤内的雨水，可根据当地降雨量来考虑。5油库环境保护 2.油库污水处理技术 冲洗储油洞库地面及洞库内其它设备产生的污水，这部分水量与地面、设备脏的程度及冲洗方法有关。一般可按1m3表面积12L/s来估算。 储油洞库的油罐渗漏油品与洞内山体渗水混合后产生的污水。这部分污水量与山体渗水量及油罐漏油量
4、的大小有关。可测量排水量得知。 清洗油罐及管线产生的污水。这部分污水量与油罐大小、管径管长和冲洗方法有关，经统计其水量如下表5 -1所示。6油库环境保护 2.油库污水处理技术 7 装卸油栈桥的污水主要是该地的雨水。装卸油栈桥的污水主要是该地的雨水。油库环境保护 2.油库污水处理技术 2其它生产车间的污水 泵房中机泵填料的冷却水、地面冲洗水等。 锅炉定期清洗排出的污水。 修洗桶间排出的洗修油桶产生的含油污水，一般一个桶的水量为100200L。 清洗灌桶间、汽车加油场、桶装油仓库等有油存在的建（构）筑物的地坪产生的污水。 以上这些含油污水汇集在一起，根据其总污水量和污水成分，设计建造适当规模的污水
5、处理间（场）。8油库环境保护 2.油库污水处理技术二、含油污水的危害及处理的必要性 含油污水不经处理，随便排放，会对周围环境造成很大的危害。主要有： 含油污水还会污染环境，还可能引起火灾，造成损失。 如果含油污水不经处理直接用于农田灌溉，则会破坏土壤的物理化学性质，会堵塞土壤的孔隙，影响通风，不利于禾苗生长，造成农作物减产，甚至死亡。9油库环境保护 2.油库污水处理技术 如果含油污水不经处理，直接排入水体，会对水体造成不良影响，破坏水体卫生条件。当水中含有的石油浓度达到0.30.5mg/L时，即能使水具有石油臭味，不能饮用。油类排入水体后，将漂浮在水面上，形成一层薄膜，据实测，每滴石油在水面上
6、能够形成0. 25m2的油膜，每吨石油可覆盖500公顷的水面。油膜使大气与水隔绝，破坏正常的复氧条件，导致水体缺氧。据实验，当油膜厚度大于1um时，就能够对水面复氧产生影响，从而影响水体的自净作用。 因此，含油污水必须处理。10油库环境保护 2.油库污水处理技术三、含油污水的成分及处理方法 1油库污水的大体成分 一般油库含油污水的成分大体上有如下含量： 含油量：40012000mg/L；悬浮物：100600mg/L；残渣：600850mg/L；四乙铅：1.02.0mg/L;五日生化需氧量(BoD5): 150670mg/L; pH值：7.27.8。11油库环境保护 2.油库污水处理技术 含油污
7、水的处理，主要是去除污水中的油分。油分在污水中通常以3种状态存在：第一种是浮油，它是以较大油粒滴存在于水中，处于不稳定状态，密度比水小，由于密度差的关系，它易于从水中分离出来，上浮至水面而被撤除。此种浮油约占水中息油量的60%80%。第二种状态是乳化油，在油罐和油桶清洗时，就会产生一部分乳化油，它以较小的颗粒较稳定地分散悬浮在水中，用一般简易隔油方法很难把它们分离出来。第三种状态是溶解油，但因为石油在水中的溶解度甚小，一般约为515mg/L。12油库环境保护 2.油库污水处理技术 2含油污水的处理方法 油库含油污水的处理方法一般有：物理方法、化学方法及生物方法。采用最广泛的是物理方法和化学方法
8、。对以上3种状态的含油污水，一般处理方法如下表5-2所示。 因为溶解油含量极少，所以含油污水处理主要是去除污水中的浮油和乳化油，因此下面就浮油和乳化油的去除方法加以介绍。13油库环境保护 2.油库污水处理技术 (1)隔油 隔油主要是利用物理方法，将污水的浮油分离出来。隔离浮油的设备，称为隔油池。隔油池是油库处理含油污水的主要构筑物。它是利用油和水的密度差来进行分离的。 隔油的工作效率决定于石油颗粒的上升速度，污水在隔油池中的运动速度和隔油池的水力条件有关。 隔油池的形式很多，有普遍油水分离池、平流式隔池、平行波纹板式隔油池和斜板隔油池等。14油库环境保护 2.油库污水处理技术 (2)浮选 浮选
9、就是向含油污水中通入空气，使污水中的乳化油粘附在空气泡上，随气流一起上升至水面而去除乳化油的一种处理方法。为了提高浮选效果，还可以向污水中投入少量浮选剂，以降低污水的表面张力。 浮选的效果与气泡的分散度有密切的关系。在一窟条件下气泡的分散度越大，则单位体积总表面积也越大，气体与油粒碰撞和粘附的机会就越多，浮选效果就越好。 目前采用的浮选方法有溶气浮选和微孔管浮选。15油库环境保护 2.油库污水处理技术 (3)絮凝 由于乳化油表面吸附有水分子和带有相同电荷，它们都妨碍着油粒间的相互聚合而使其在水中呈稳定的悬浮状态。为了使具有这种特性的油粒聚合，就应消除这种使其稳定的因素。 絮凝的基本原理就是向污
10、水中投入电解质（混凝剂），压缩油粒的双电层，使其达到电中性而促使油粒相互凝聚。 常用的混凝剂有硫酸铝、硫酸铁、硫酸亚铁等。这些混凝剂投入污水后，经过水解生成带有与污水中油粒相反电荷的氢氧化合物，使油粒失去稳定而凝聚成絮状粘性颗粒沉淀下来。 絮凝可采用加速澄清池或平流式絮凝澄清池。16油库环境保护 2.油库污水处理技术 (4)过滤 油库含油污水经过隔油池后，往往采用滤池来处理污水中的剩余油分。 经过隔油处理的含油污水中的悬浮物质，被过滤介质截留的原理，可以用以下原理加以解释： 筛滤作用。滤层中的空隙大小不一，悬浮物颗粒遇到比它小的滤层空隙时，便被截留下来。17油库环境保护 2.油库污水处理技术
11、沉淀作用。悬浮物质在滤层中的空隙内沉淀堆积。 物理吸附作用。因静电等物理作用而发生的吸附。 化学吸附作用。因化学作用而发生的吸附。 附着作用。污水在滤层内沆过时与滤层接触而发生附着现象。过滤设备通常有干草过滤器和砂滤器。18油库环境保护 2.油库污水处理技术(5)粗粒化 采用聚结材料使水中微小油滴聚结成大油珠，再凭借密度差达到油水分离，这就是粗粒化除油或称聚结除油。粗粒化除油是一种新发展起来的新技术，它采用的设备简单，效率高，占地面积小，费用低、不投加药剂，不产生废渣，聚结材料可使污水中的油粒直径增大数百倍，因而有可能仅用一次处理就使污水达到排放标准的要求。19油库环境保护 2.油库污水处理技
12、术 斜板隔油池也具有粗粒化作用，只不过粗粒化程度低。 以上处理称为一级处理。如经一级处理达不到排放标准时，可进一步采用生物滤池、活性污泥池和氧化塘等生物处理，这些称为二级处理。在对污水排放有更高要求的地方，还应对污水进行深度处理，即三级处理。深度处理的方法有活性炭吸附、臭氧氧化法和反渗透法。20油库环境保护 2.油库污水处理技术 四、含油污水的处理设备及构筑物 1普通油水分离池 普通油水分离池是储油洞库常用的一种简单的隔油构筑物，一般多设在洞口外部，是用砖砌筑的地下池。它由进污水格、收油格、排除污水的阀门格组成。结构如图5 -1。这种池施工简单，造价低，占地小，不需专人管理。但隔油效果较差，经
13、它处理的污水一般达不到排放标准。所以污水不能直接排放，应与油库其它含油污水汇集，再行统一处理。或者将这污水排到凹坑，曝晒蒸发或点火焚烧。21油库环境保护 2.油库污水处理技术 2平沆式隔油池（API隔油池） 平流式隔油池的结构如图5-2所示。含油污水由进水管进入配水槽，经进水阀流入隔油池，污水在隔油池中缓缓流入，石油从水中分离出来漂浮至水面，固体杂质沉降于池底。水面的浮油由集油管收集起来，输入污油罐。链带刮泥机的作用，其一将水面浮油刮至集油管，其二将池底淤泥和沉渣刮至排泥管，由排泥阀排除出去。22油库环境保护 2.油库污水处理技术23油库环境保护 2.油库污水处理技术24油库环境保护 2.油库
14、污水处理技术 集油管常用直径为300mm的铜管，在顶部开有与圆心角成60。的槽口。排油时，把集油管转一角度，使槽口浸入油层面以下，浮油就自动流入管内排出池外。 隔油池底设0.010.02的坡度，坡向污泥斗，污泥斗侧面倾角为45。 在寒冷地区，为了防止隔油池内浮油的凝结，应设加热设备。 平流式隔油池的缺点是生产能力低，占地面积大。25油库环境保护 2.油库污水处理技术 3平行波纹板式隔油池(PPI隔油池) 平行波纹板式隔油池的结构如图5-3所示。它的特点是隔油池中设置了十多片像百叶窗一样的平行波纹板，板的间距为10cm，倾斜角与水平面成45 4。含油污水通过时，油粒上浮碰到平行板，细小的油粒就在
15、板下凝聚成较大的油膜而汇集到池面，然后污油从这里导向污油罐，这种隔油池由于设置了平行波纹板，油粒上浮距离与平流式隔油池相比非常短，因此能在比较短的时间内将油滴浮升到板的下表面，污泥沉降到板的上表面j它们分别沿着板面移动，经过波纹板的小沟分别浮上和沉降。26油库环境保护 2.油库污水处理技术 27 这种隔油池的优点是在层流范围内处理的水量增加，故波这种隔油池的优点是在层流范围内处理的水量增加，故波纹板凝聚油粒的效率较高。纹板凝聚油粒的效率较高。油库环境保护 2.油库污水处理技术 4斜板隔油池（TPI隔油池） 斜板隔油池的结构如图5-4所示。它由进水槽、除油区、沉泥区和出水槽等部分组成。进水槽主要
16、起缓冲、调节水流的作用。以保证溢流堰布水均匀。除油区设有安装成45。的倾斜波纹板，波纹板用塑料或玻璃钢作成，板的间距为24cm，污水在波纹板中通过，使污水中的油粒和泥渣进行分离。 波纹板前设有格栅，污水通过时除去其中大的悬浮物，不但可以减轻斜板的负荷，提高进水均匀性，还能防止波纹 28油库环境保护 2.油库污水处理技术29板图板图5-45-4斜板隔油池堵塞。此种形式的隔油池可除去直径为斜板隔油池堵塞。此种形式的隔油池可除去直径为50rum50rum的油粒。其占地面积约为平流式隔油池的的油粒。其占地面积约为平流式隔油池的1/31/31/61/6。油库环境保护 2.油库污水处理技术 5溶气浮选设备 溶气浮选设备是浮选处理的一种设备。溶气浮选是用水泵将污水送入污油罐，同时注入空气，在294392kPa压力下停留几分钟，使空气溶解于污水中，成过饱和状态，然后通过减压阀将污水送入浮选池。由于突然减至常压，水中溶解的过饱和空气就形成许多细小汽泡，油粒就粘附在气泡上而逸出水面，在水面上形成泡沫，用刮板将其连续地排入泡沫收集槽。 溶气浮选设备的流程如下图5-5所示。30油库环境保护 2.油库污水处理技
