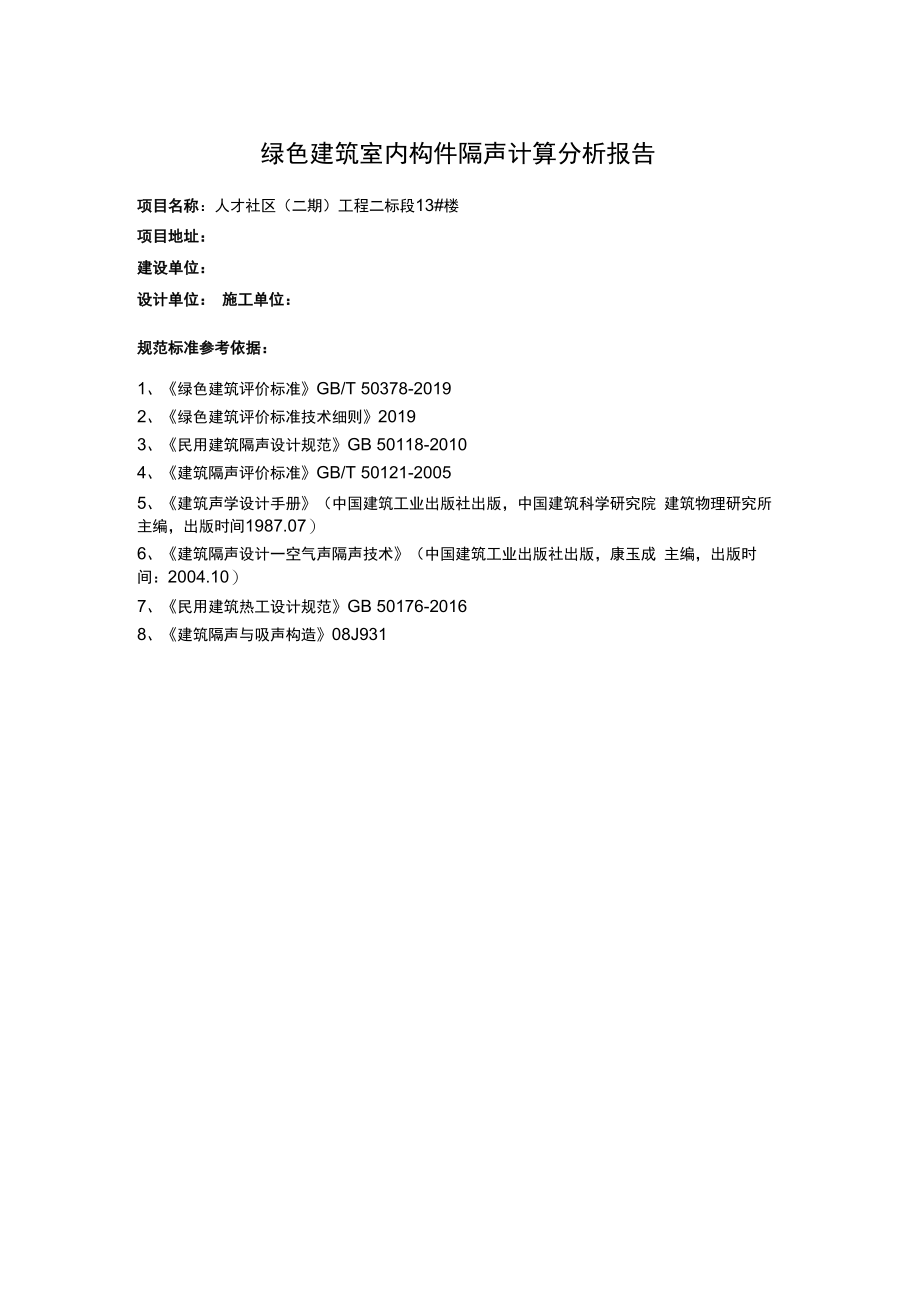

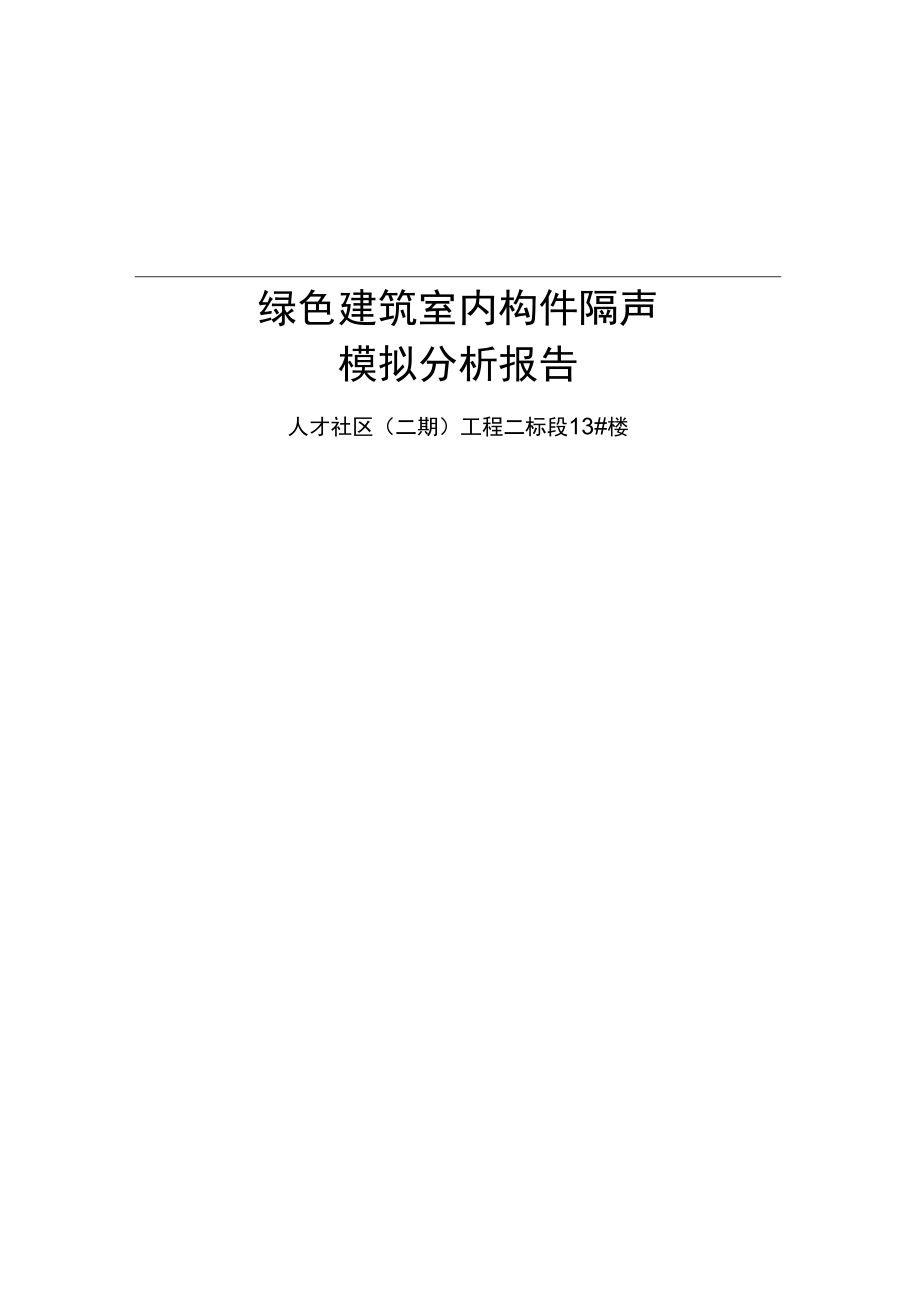

1、绿色建筑室内构件隔声模拟分析报告人才社区（二期）工程二标段13#楼绿色建筑室内构件隔声计算分析报告项目名称：人才社区（二期）工程二标段13#楼项目地址：建设单位：设计单位： 施工单位：规范标准参考依据：1、绿色建筑评价标准GB/T 50378-20192、绿色建筑评价标准技术细则20193、民用建筑隔声设计规范GB 50118-20104、建筑隔声评价标准GB/T 50121-20055、建筑声学设计手册（中国建筑工业出版社出版，中国建筑科学研究院 建筑物理研究所主编，出版时间1987.07）6、建筑隔声设计一空气声隔声技术（中国建筑工业出版社出版，康玉成 主编，出版时间：2004.10）7、

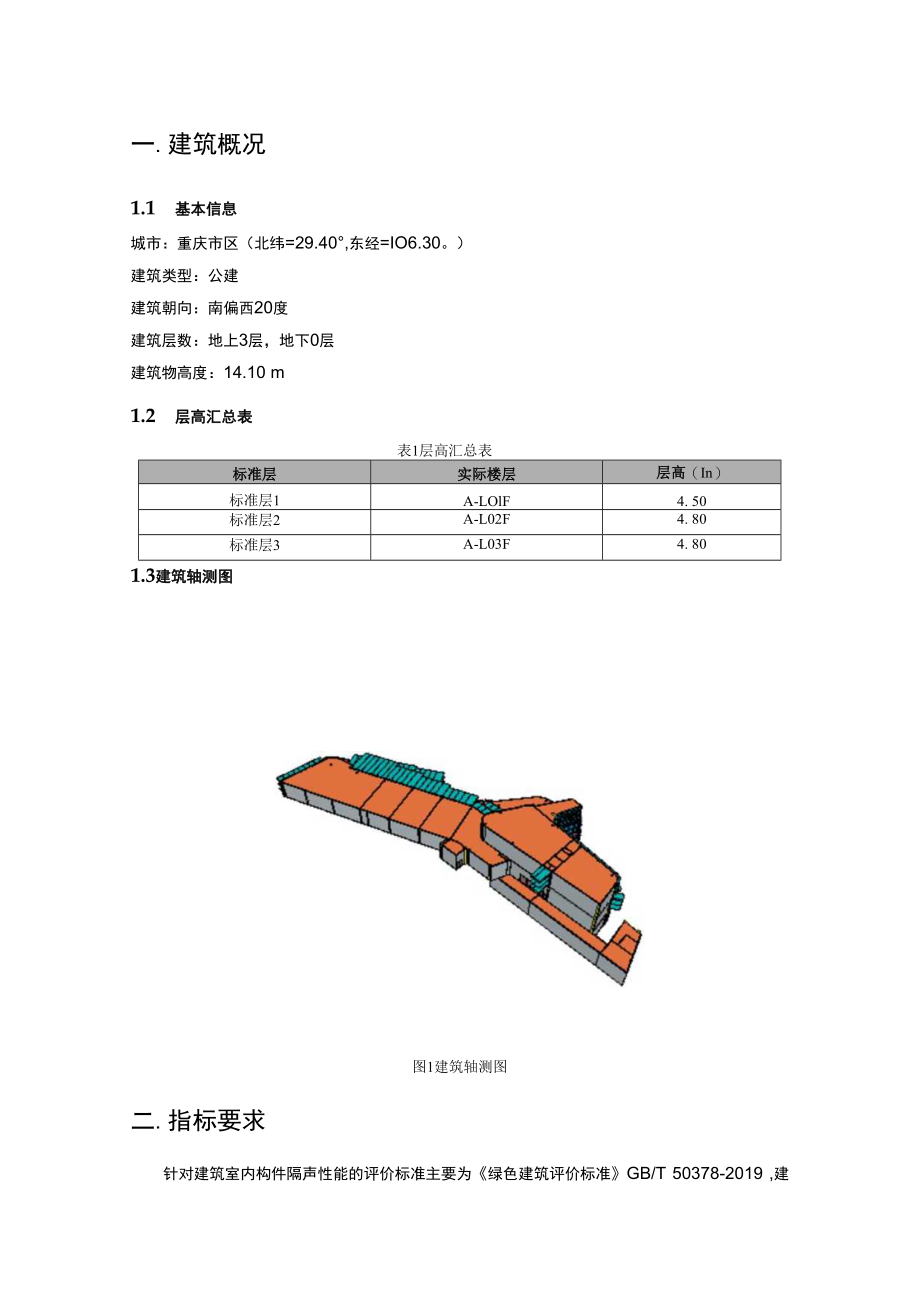

2、民用建筑热工设计规范GB 50176-20168、建筑隔声与吸声构造08J931一.建筑概况1.1 基本信息城市：重庆市区（北纬=29.40,东经=IO6.30。）建筑类型：公建建筑朝向：南偏西20度建筑层数：地上3层，地下0层建筑物高度：14.10 m1.2 层高汇总表表1层高汇总表标准层实际楼层层高（In）标准层1A-LOlF4. 50标准层2A-L02F4. 80标准层3A-L03F4. 801.3建筑轴测图图1建筑轴测图二.指标要求针对建筑室内构件隔声性能的评价标准主要为绿色建筑评价标准GB/T 50378-2019 ,建筑室内构件隔声的具体条文如下：328条针对住宅建筑需要满足以下基
3、本技术要求：对于绿色建筑二星级，室外与卧室 之间的外墙、卧室与邻户卧室之间的分户墙（楼板）的空气声隔声性能以及卧室楼板的撞击 声隔声性能达到低限标准和高要求标准限值的平均值；对于绿色建筑三星级，室外与卧室之 间的外墙、卧室与邻户卧室之间的分户墙（楼板）的空气声隔声性能以及卧室楼板的撞击声 隔声性能达到高要求标准限值。【基本技术要求】5.1.4第2款主要功能房间的外墙、隔墙、楼板和门窗的隔声性能应满足现行国家标准 民用建筑隔声设计规范GB 50118中的低限要求。【控制项】5.2.7主要功能房间的隔声性能良好，评价总分值为10分，并按下列规则分别评分并累 计：【评分项】1构件及相邻房间之间的空气
4、声隔声性能达到现行国家标准民用建筑隔声设计规范 GB 50118中的低限标准限值和高要求标准限值的平均值，得3分;达到高要求标准限值， 得5分；2楼板的撞击声隔声性能达到现行国家标准民用建筑隔声设计规范GB 50118中的 低限标准限值和高要求标准限值的平均值，得3分；达到高要求标准限值，得5分。本建筑参考的建筑类型为住宅建筑,根据民用建筑隔声设计规范GB 50118及绿 色建筑评价标准技术细则2019的规定，针对5.1.4控制项及527评分项，预评价阶段，评 价主要建筑构件的空气声隔声性能和撞击声隔声性能，其低限值如下表所示，高限值为低限 值提高5dB.表2主要建筑构件空气声隔声低限值标准构
5、件/房间名称空气声隔声单值评价量+频谱修正量（即）外墙计权隔声量+交通噪声频谱修 正量RW+Ctr245外窗230 （交通干线两侧卧室、起 居室）/ 225 （其他）户（套）门计权隔声量+粉红噪声频谱修 正量I+C225分户墙、分户楼板45户内卧室墙235表3楼板撞击声膈声限值标准楼板部位撞击声隔声低限限 值（dB）撞击声隔声平均限 值（dB）撞击声隔声高限限 值（曲）卧室、起居室的分户楼 板757065根据绿色建筑评价标准GB/T 50378-2019第328条基本技术要求及绿色建筑评 价标准技术细则2019的规定，对于住宅建筑需要考察室外与卧室之间的外墙、卧室与邻 户卧室的分户墙（楼板）的
6、隔声量，在预评价阶段，通过窗墙隔声性能,按组合墙隔声量的 理论进行预测。具体限值如下表所示。表4住宅建筑窗墙组合隔声限值标准构件/房间名称空气声隔声单值评价量+频谱修正量（曲）二星级限值（dB）及达 标情况三星级限值（dB）及达 标情况卧室与邻户卧室之间计权标准化声压级差 +粉红噪声频谱修正 量DnT, w+C247.5250室外与卧室之间计权标准化声压级差 +交通噪声频谱修正 量DnT,w+Ctr2352403.1 原理概要声的传播途径大致可归纳为两大类：通过空气的传声和通过建筑结构的固体传声。在建 筑声学中,把凡是通过空气传播而来的声音称为空气声，例如汽车声、飞机声等；把凡是通 过建筑结构
7、传播的由机械振动和物体撞击等引起的声音,称为固体声,如脚步声、撞击声等。 建筑构件隔绝的若是空气声，则称为空气声隔绝；若隔绝的是固体声，则称为固体声隔绝。 声音在房屋建筑中的传播，有许多不同的途径，如通过墙壁、门窗、楼板、基础及各种设备 管道等。在工程上，常用隔声量及来表示构件对空气声的隔绝能力，它与构件透射系数有如下关 系：R=Io 屏T为构件的透射系数。可以看出，构件的透射系数越大，则隔声量越小，隔声性能越差；反之，透射系数越小， 则隔声量越大，隔声性能越好。隔声构件按照不同的结构形式，有不同的隔声特性。对于隔墙（分户墙）设计上的措施, 理论上采用高声阻、刚性、匀质密实的围护结构，如砖、混
8、凝土等，其质量越大则振动越小， 惰性抗力越大，使传声减小到最低程度，因而，密实而重质的材料隔声性能较好。3.2 构件隔声量构件隔声量的评价方法很多，目前最常用的方法主要有：公式计算法、曲线比较法（计 权隔声量法）、类比法（实测图表法）。3.2.1 公式法公式法可分为理论公式及经验公式。经验公式都是加进了实践的因素，即包括实验室测 定、现场测定、主观评估、判断等研究成果，它比理论公式接近实际，已不再是完全符合质 量定律中的假定条件。但这些经验公式的基本变量还是质量m ,质量大小控制隔声量，所以 这类公式还是以质量定律为基本理论的隔声量经验计算式,是理论上的质量定律向实践的延 伸。一般来说，混凝土
9、材料组成的建筑构件的空气声隔声情况可以通过建筑隔声设计 空气声隔声技术书中推荐的经验公式进行计算，砌体材料、保温层材料、轻钢龙骨材料等 材料的空气声隔声和撞击声隔声情况无法通过公式直接进彳亍计算,一般采用与典型构造的现 场检测值进行对比的形式来确定。根据建筑隔声设计一空气声隔声技术书中推荐我们使用影响我国声学界的艾尔杰 里的两个经验公式，根据该经验公式计算构件隔声计算分析。R = 13.51gw + 13 (m200 kgm2)3.2.2 类比法各类声学书籍、文献几乎都附录了各种不同类型建筑围护构件的空气声隔声量实测数 据，本文选取了几本权威的声学手册、图集：建筑声学设计手册、建筑隔声设计一空
10、 气声隔声技术、建筑隔声与吸声构造08J93L将构件与书籍中的实测数据类比，将 文献中的实测数周乍为构件的隔声量。四,建筑构件隔声性能分析4.1楼板撞击声隔声分析室内撞击声(也称固体声)主要有人员活动产生的楼板撞击声，设备、管道安装不当产生 的固体传声等。建筑中噪声控制的任务就是通过一定的降噪瞬措施,使房间内部噪声达到允许噪声标 准。(D层间楼板6层间楼板6为：钢筋混凝土(40.0mm)+聚酯纤维棉(9.0mm)+钢筋混凝土(130.0mm)。表5层间楼板6材料构造厚度(Dm)材料密度(kgm3)钢筋混凝土40.02500. 00聚酯纤维棉9.040. 00钢筋混凝土130.02500. 00
11、本报告按照类比法考察该构造的计权标准化撞击声压级。采用和该楼板结构相近的楼板 计权标准化撞击声压级数据，作为层间楼板6的计权标准化撞击声压级。根据四川省聚酯纤维复合卷材建筑地面保温隔声工程技术标准DBJ51/T 098 - 2018 ,所选类比的材料构造为：聚酯纤维复合卷材建筑地面保温隔声系统，其具体做法为 细石混凝土+聚酯纤维复合卷材+水泥砂浆+钢筋混凝土楼板，其计权标准化撞击声压级为65.00dBo因此，层间楼板6的计权标准化撞击声压级约为65.00 dBo保护层细石混凝土构造示意图基本保温隔声层聚酶纤维复合卷材2(31构找平层水泥砂浆D造基层钢筋混凝土楼板图2层间楼板6参照楼板图集示意图(2 )小结表6楼板撞击声隔声性能达标情况汇总表楼板构件计权标准化撞击声压级低限要求高限要求达标情况层间楼板665. 007565达到高限要求五.分析结论经过对本项目楼板的撞击声隔声性能进行计算分析，得到本项目建筑构件隔声统计结 果，如下表所示：表7撞击声隔声结果统计表构件构造计权标准化撞击声压级达标情况得分楼板层间楼板665. 00达到高限要求5通过对本项目进行建筑构件隔声计算分析，针对绿色建筑评价标准GB/T 50378-2019的达标情况如下：所有构件的撞击声隔声性能均满足民用建筑隔声设计规范GB 50118中的高限限值 的要求。
