1、人行天桥设计说明1 .设计概述根据规划要求，该座人行天桥位于延安市柳林路上，延安市火车站西 侧，为了行人安全，需设一座人行天桥以解决行人横过马路问题，缓解供 需矛盾、人车矛盾，满足人民群众出行需求。设计采用钢结构形式，主梁 与梯道均采用全焊钢结构，工厂制造，现场安装，尽可能减少施工对道路 交通的影响，同时满足可拆性。全桥桥长22米，桥面宽3. 5米，桥下净空 高度大于5. O米。2 .技术标准与设计规范1 .公路桥涵设计通用规范(JTG D60-2015)；2 .公路钢结构桥梁设计规范(JTGD64-2015)；3 .公路桥涵地基与基础设计规范(JTGD63-2007)；4 .城市人行天桥与人

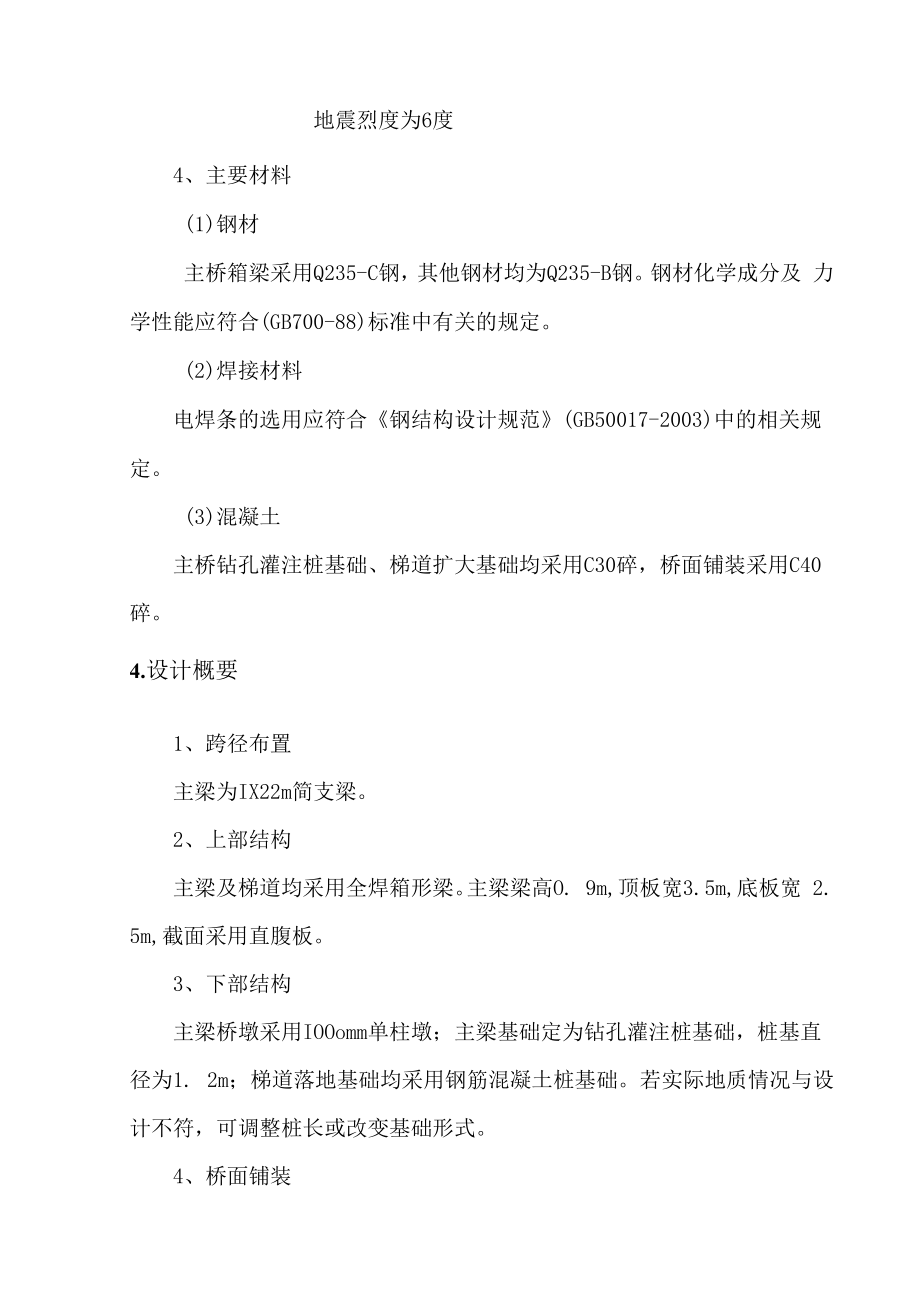

2、行地道技术规范(CJJ69-95)；5 .公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG D62-2004)；6 .钢结构制造，涂装及安装等有关现行规范与规定。3 .技术标准主桥桥面宽3. 5m,净宽3米，双向纵坡1虬 梯道A宽3. Om,净宽2. 5 米，梯道坡度1:2,梯道B宽3m,净宽2.5米，梯道坡度1:4。2、桥下净空：不小于5. 0m。3、设计荷载:满布人群：4. OKN/m2；地震动峰值加速度：005g地震烈度为6度4、主要材料(1)钢材主桥箱梁采用Q235-C钢，其他钢材均为Q235-B钢。钢材化学成分及 力学性能应符合(GB700-88)标准中有关的规定。(2)焊接材料电焊

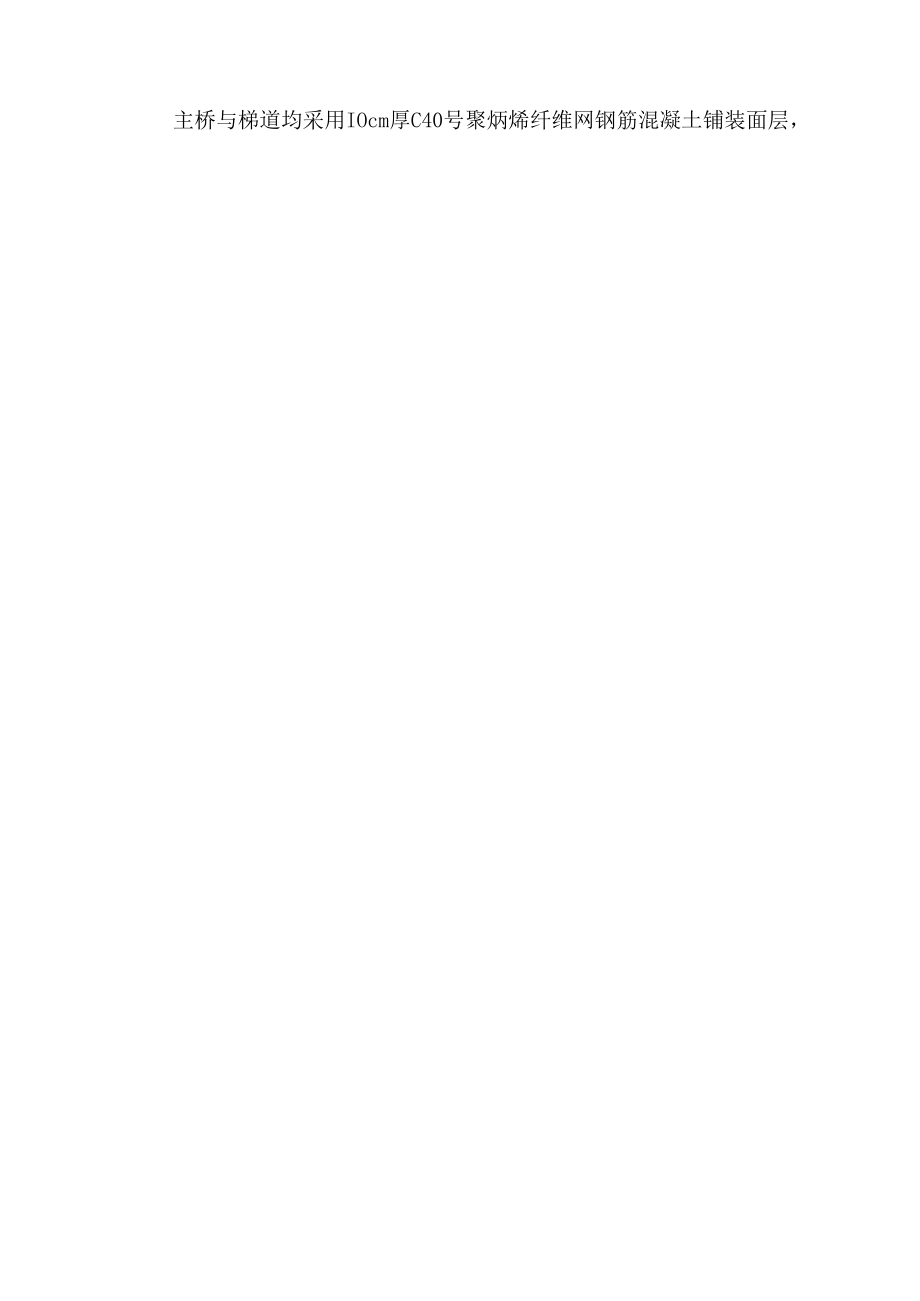

3、条的选用应符合钢结构设计规范(GB50017-2003)中的相关规 定。(3)混凝土主桥钻孔灌注桩基础、梯道扩大基础均采用C30碎，桥面铺装采用C40 碎。4.设计概要1、跨径布置主梁为IX22m简支梁。2、上部结构主梁及梯道均采用全焊箱形梁。主梁梁高O. 9m,顶板宽3.5m,底板宽 2. 5m,截面采用直腹板。3、下部结构主梁桥墩采用IOOomm单柱墩；主梁基础定为钻孔灌注桩基础，桩基直 径为1. 2m；梯道落地基础均采用钢筋混凝土桩基础。若实际地质情况与设 计不符，可调整桩长或改变基础形式。4、桥面铺装主桥与梯道均采用IOcm厚C40号聚炳烯纤维网钢筋混凝土铺装面层，铺装前需喷涂HUT-
4、I型防水涂料。5、钢结构涂装钢结构涂装表面处理要求达到ST3级。主梁箱内涂多用途环氧两道， 干膜厚分别为50 Um和100 Unb外表面涂层分三层，前两层为干膜厚50 U m和100 m多用途环氧，面层为厚度75 Um的脂芳族聚氨酯涂料；梯道梁 封闭箱内只涂干膜厚50 Um的多用途环氧一道，外表面与主梁相同；桥梁 墩柱外表面涂装与主梁表面相同；桥梁栏杆外表面涂多用途环氧一道，面 层为脂芳族聚氨酯涂料。6、桥面排水桥面排水直接由楼梯排水，将踏步及楼梯平台微倾以利排水。5 .景观方案设计Lc1、方案一IiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiinIlu I i-0.016 _.a I本方案米用栏杆装饰，栏杆米用圆形不锈钢钢管，扶手米用椭圆不锈 钢钢管，端柱为矩形钢管。采用栏杆外部装饰和花草达到美观效果，图示 栏杆颜色仅拱参考，可更换其他颜色。2、方案二本方案主要采用栏杆装饰，栏杆采用拱形结构装饰，在栏杆上对称布 置3块装饰牌，可用于装裱图文，体现当地特色，还可以定期更换，美观 实用。箱梁两侧向外延伸30cm,用来布置花卉景观。6 .工程概算方案方案一方案二桥面宽度3.53.5设计荷载满布人群：4.0KNm2满布人群：4.0KNm2结构形式钢结构钢结构跨径1919桥梁长度2222投资估算总金额131.35 万112.13 万
