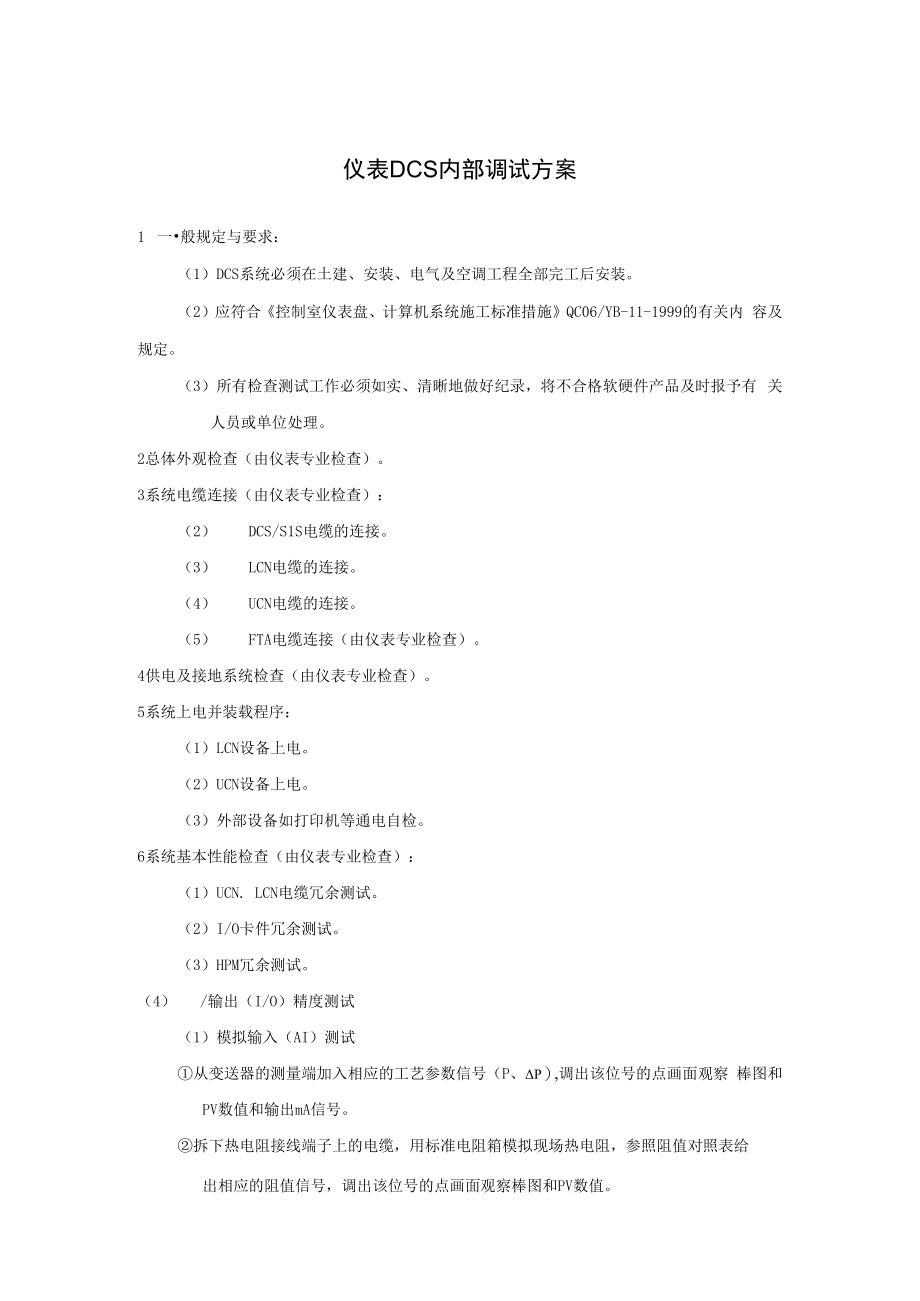

仪表DCS内部调试方案.docx_第1页
第1页 / 共3页

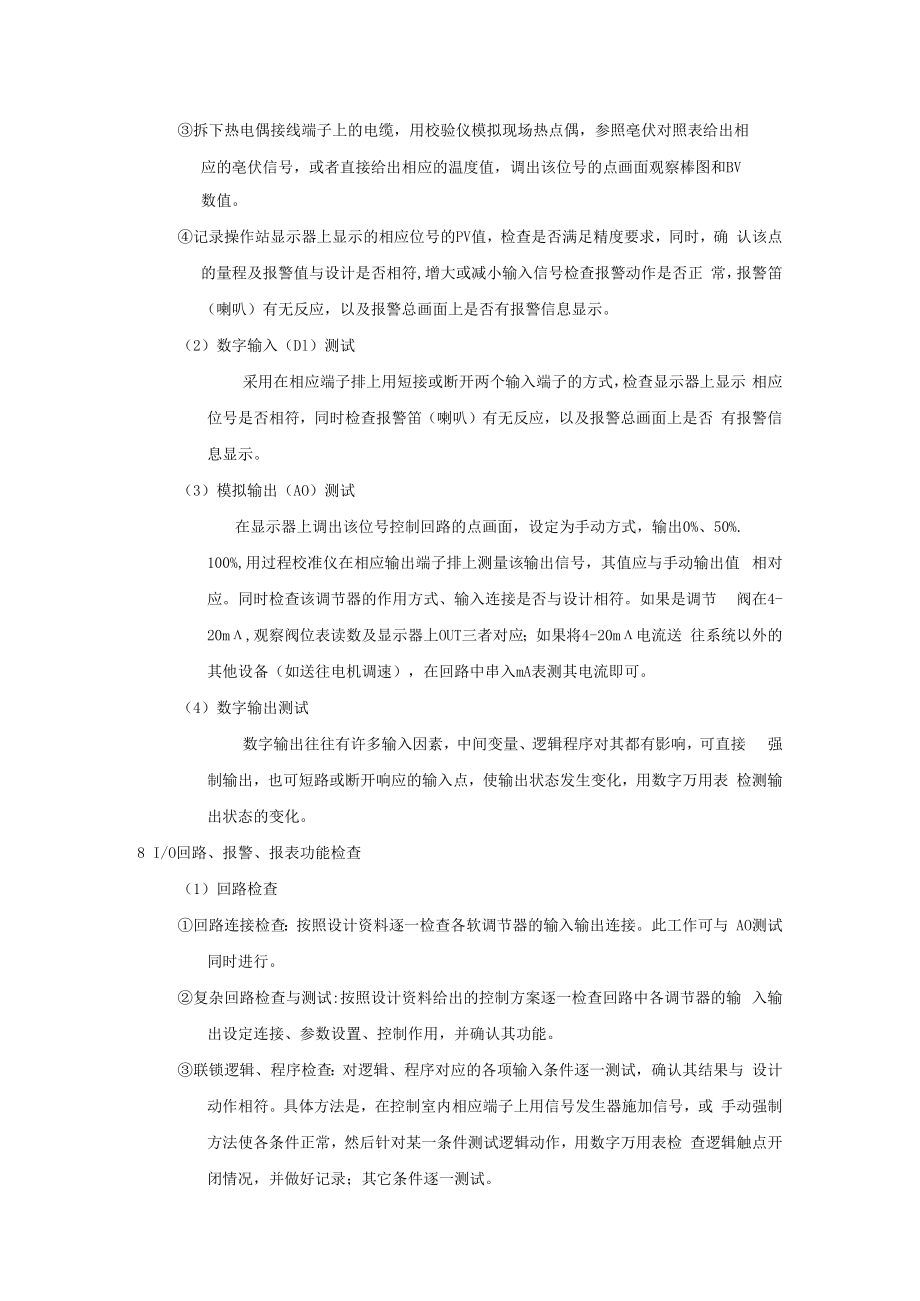

仪表DCS内部调试方案.docx_第2页
第2页 / 共3页

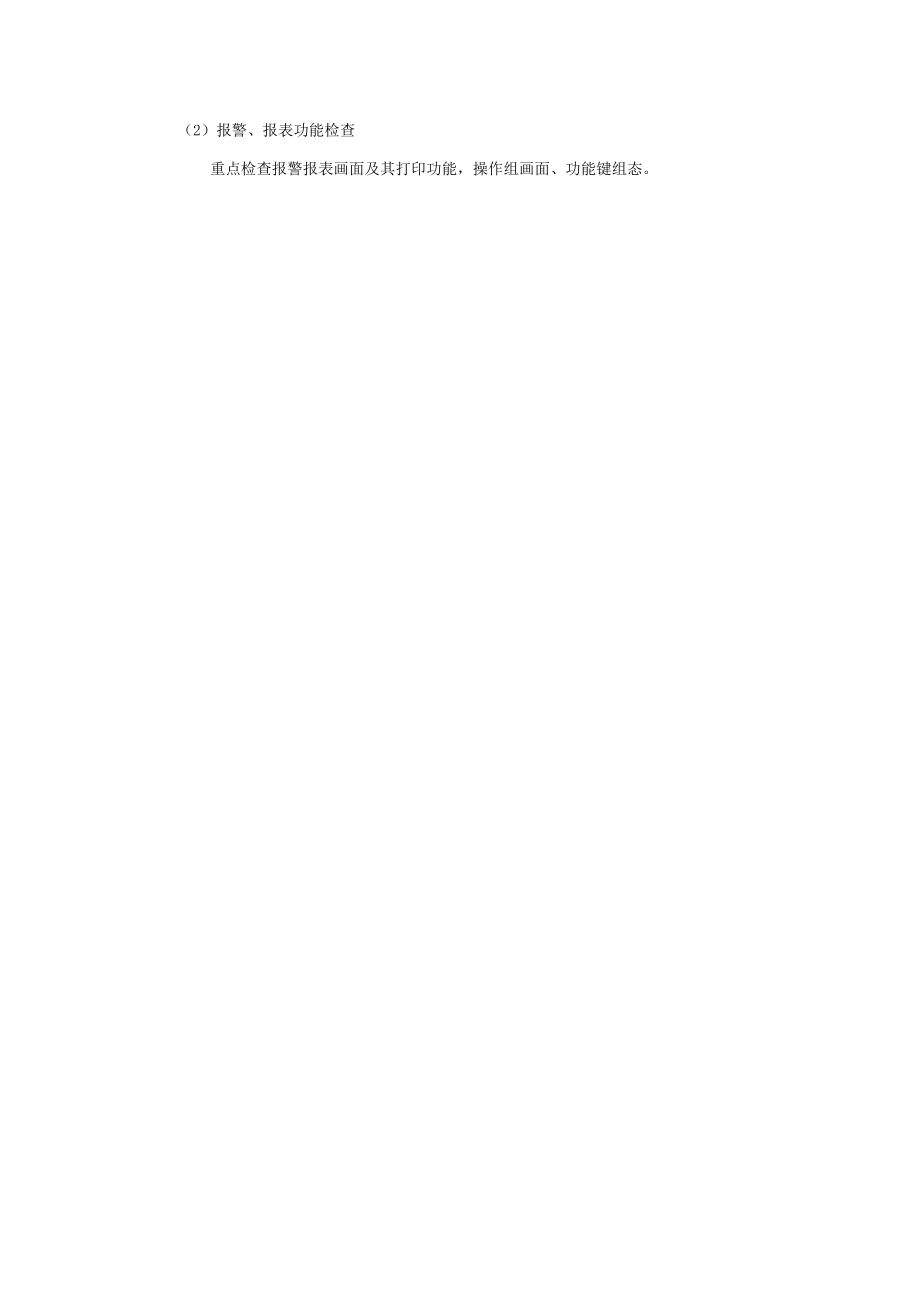

仪表DCS内部调试方案.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《仪表DCS内部调试方案.docx》由会员分享,可在线阅读,更多相关《仪表DCS内部调试方案.docx(3页珍藏版)》请在第壹文秘上搜索。

1、仪表DCS内部调试方案1 一般规定与要求:(1) DCS系统必须在土建、安装、电气及空调工程全部完工后安装。(2)应符合控制室仪表盘、计算机系统施工标准措施QC06/YB-11-1999的有关内 容及规定。(3)所有检查测试工作必须如实、清晰地做好纪录,将不合格软硬件产品及时报予有 关人员或单位处理。2总体外观检查(由仪表专业检查)。3系统电缆连接(由仪表专业检查):(2) DCS/S1S电缆的连接。(3) LCN电缆的连接。(4) UCN电缆的连接。(5) FTA电缆连接(由仪表专业检查)。4供电及接地系统检查(由仪表专业检查)。5系统上电并装载程序:(1) LCN设备上电。(2) UCN设

2、备上电。(3)外部设备如打印机等通电自检。6系统基本性能检查(由仪表专业检查):(1) UCN. LCN电缆冗余测试。(2) I/O卡件冗余测试。(3) HPM冗余测试。(4) /输出(I/O)精度测试(1)模拟输入(AI)测试从变送器的测量端加入相应的工艺参数信号(P、p),调出该位号的点画面观察 棒图和PV数值和输出mA信号。拆下热电阻接线端子上的电缆,用标准电阻箱模拟现场热电阻,参照阻值对照表给出相应的阻值信号,调出该位号的点画面观察棒图和PV数值。拆下热电偶接线端子上的电缆,用校验仪模拟现场热点偶,参照亳伏对照表给出相应的亳伏信号,或者直接给出相应的温度值,调出该位号的点画面观察棒图和

3、BV数值。记录操作站显示器上显示的相应位号的PV值,检查是否满足精度要求,同时,确 认该点的量程及报警值与设计是否相符,增大或减小输入信号检查报警动作是否正 常,报警笛(喇叭)有无反应,以及报警总画面上是否有报警信息显示。(2)数字输入(Dl)测试采用在相应端子排上用短接或断开两个输入端子的方式,检查显示器上显示 相应位号是否相符,同时检查报警笛(喇叭)有无反应,以及报警总画面上是否 有报警信息显示。(3)模拟输出(AO)测试在显示器上调出该位号控制回路的点画面,设定为手动方式,输出0%、50%. 100%,用过程校准仪在相应输出端子排上测量该输出信号,其值应与手动输出值 相对应。同时检查该调

4、节器的作用方式、输入连接是否与设计相符。如果是调节 阀在4-20m,观察阀位表读数及显示器上OUT三者对应;如果将4-20m电流送 往系统以外的其他设备(如送往电机调速),在回路中串入mA表测其电流即可。(4)数字输出测试数字输出往往有许多输入因素,中间变量、逻辑程序对其都有影响,可直接 强制输出,也可短路或断开响应的输入点,使输出状态发生变化,用数字万用表 检测输出状态的变化。8 I/O回路、报警、报表功能检查(1)回路检查回路连接检查:按照设计资料逐一检查各软调节器的输入输出连接。此工作可与 AO测试同时进行。复杂回路检查与测试:按照设计资料给出的控制方案逐一检查回路中各调节器的输 入输出设定连接、参数设置、控制作用,并确认其功能。联锁逻辑、程序检查:对逻辑、程序对应的各项输入条件逐一测试,确认其结果与 设计动作相符。具体方法是,在控制室内相应端子上用信号发生器施加信号,或 手动强制方法使各条件正常,然后针对某一条件测试逻辑动作,用数字万用表检 查逻辑触点开闭情况,并做好记录;其它条件逐一测试。(2)报警、报表功能检查重点检查报警报表画面及其打印功能,操作组画面、功能键组态。
