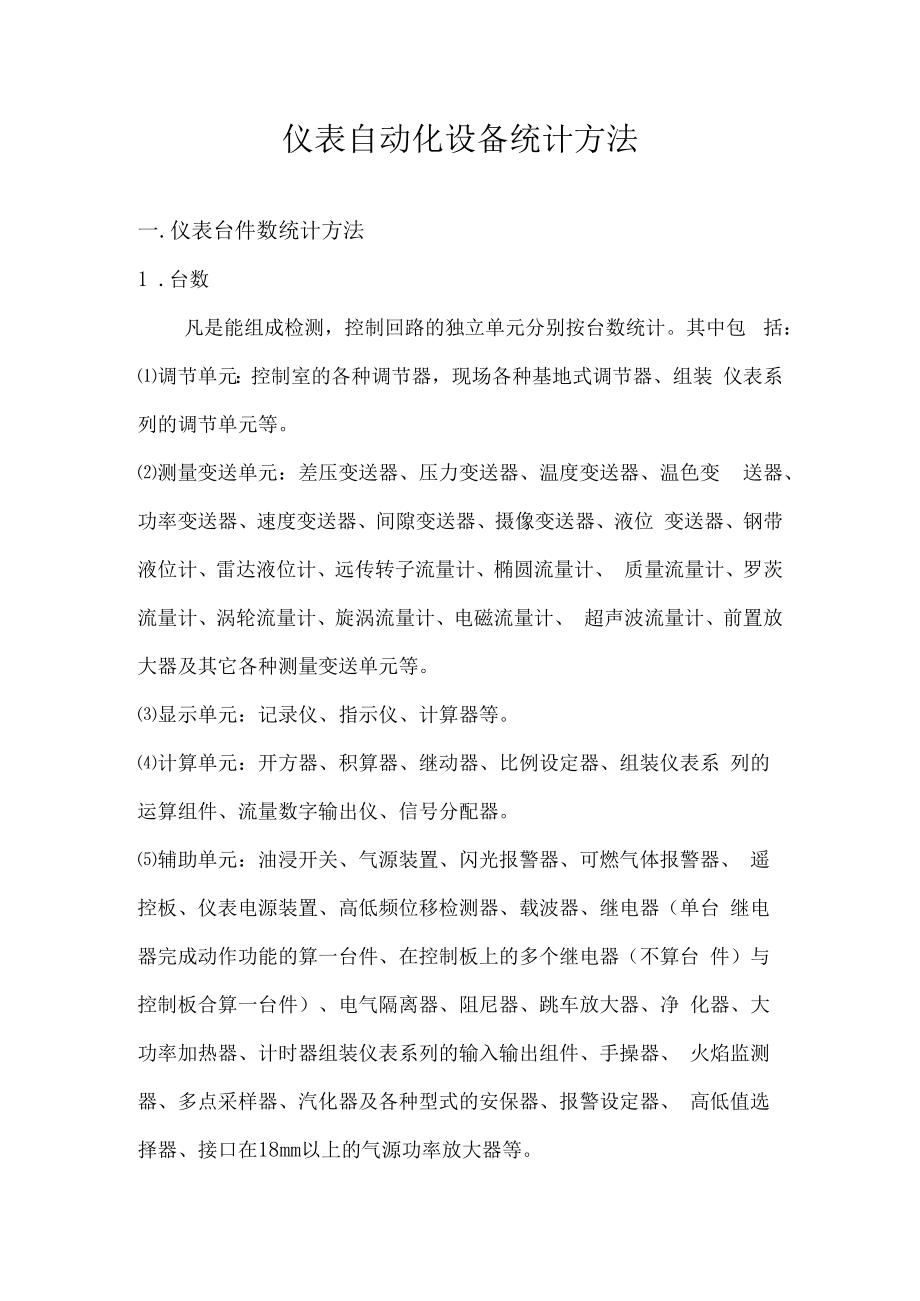

1、仪表自动化设备统计方法一.仪表台件数统计方法1 .台数凡是能组成检测，控制回路的独立单元分别按台数统计。其中包 括：调节单元：控制室的各种调节器，现场各种基地式调节器、组装 仪表系列的调节单元等。测量变送单元：差压变送器、压力变送器、温度变送器、温色变 送器、功率变送器、速度变送器、间隙变送器、摄像变送器、液位 变送器、钢带液位计、雷达液位计、远传转子流量计、椭圆流量计、 质量流量计、罗茨流量计、涡轮流量计、旋涡流量计、电磁流量计、 超声波流量计、前置放大器及其它各种测量变送单元等。显示单元：记录仪、指示仪、计算器等。计算单元：开方器、积算器、继动器、比例设定器、组装仪表系 列的运算组件、流量

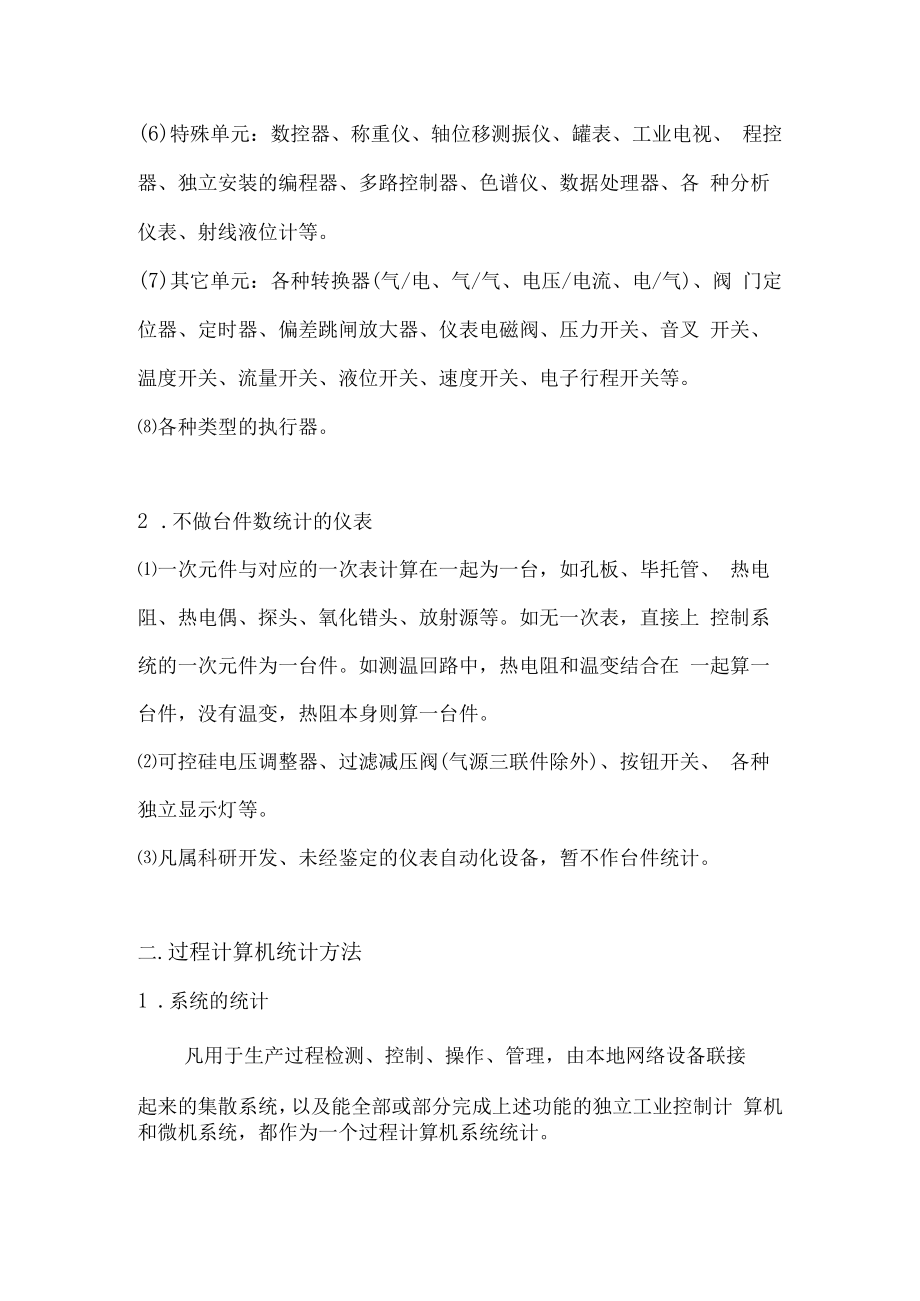

2、数字输出仪、信号分配器。辅助单元：油浸开关、气源装置、闪光报警器、可燃气体报警器、 遥控板、仪表电源装置、高低频位移检测器、载波器、继电器（单台 继电器完成动作功能的算一台件、在控制板上的多个继电器（不算台 件）与控制板合算一台件）、电气隔离器、阻尼器、跳车放大器、净 化器、大功率加热器、计时器组装仪表系列的输入输出组件、手操器、 火焰监测器、多点采样器、汽化器及各种型式的安保器、报警设定器、 高低值选择器、接口在18mm以上的气源功率放大器等。(6)特殊单元：数控器、称重仪、轴位移测振仪、罐表、工业电视、 程控器、独立安装的编程器、多路控制器、色谱仪、数据处理器、各 种分析仪表、射线液位计等
3、。(7)其它单元：各种转换器(气/电、气/气、电压/电流、电/气)、阀 门定位器、定时器、偏差跳闸放大器、仪表电磁阀、压力开关、音叉 开关、温度开关、流量开关、液位开关、速度开关、电子行程开关等。各种类型的执行器。2 .不做台件数统计的仪表一次元件与对应的一次表计算在一起为一台，如孔板、毕托管、 热电阻、热电偶、探头、氧化错头、放射源等。如无一次表，直接上 控制系统的一次元件为一台件。如测温回路中，热电阻和温变结合在 一起算一台件，没有温变，热阻本身则算一台件。可控硅电压调整器、过滤减压阀(气源三联件除外)、按钮开关、 各种独立显示灯等。凡属科研开发、未经鉴定的仪表自动化设备，暂不作台件统计。

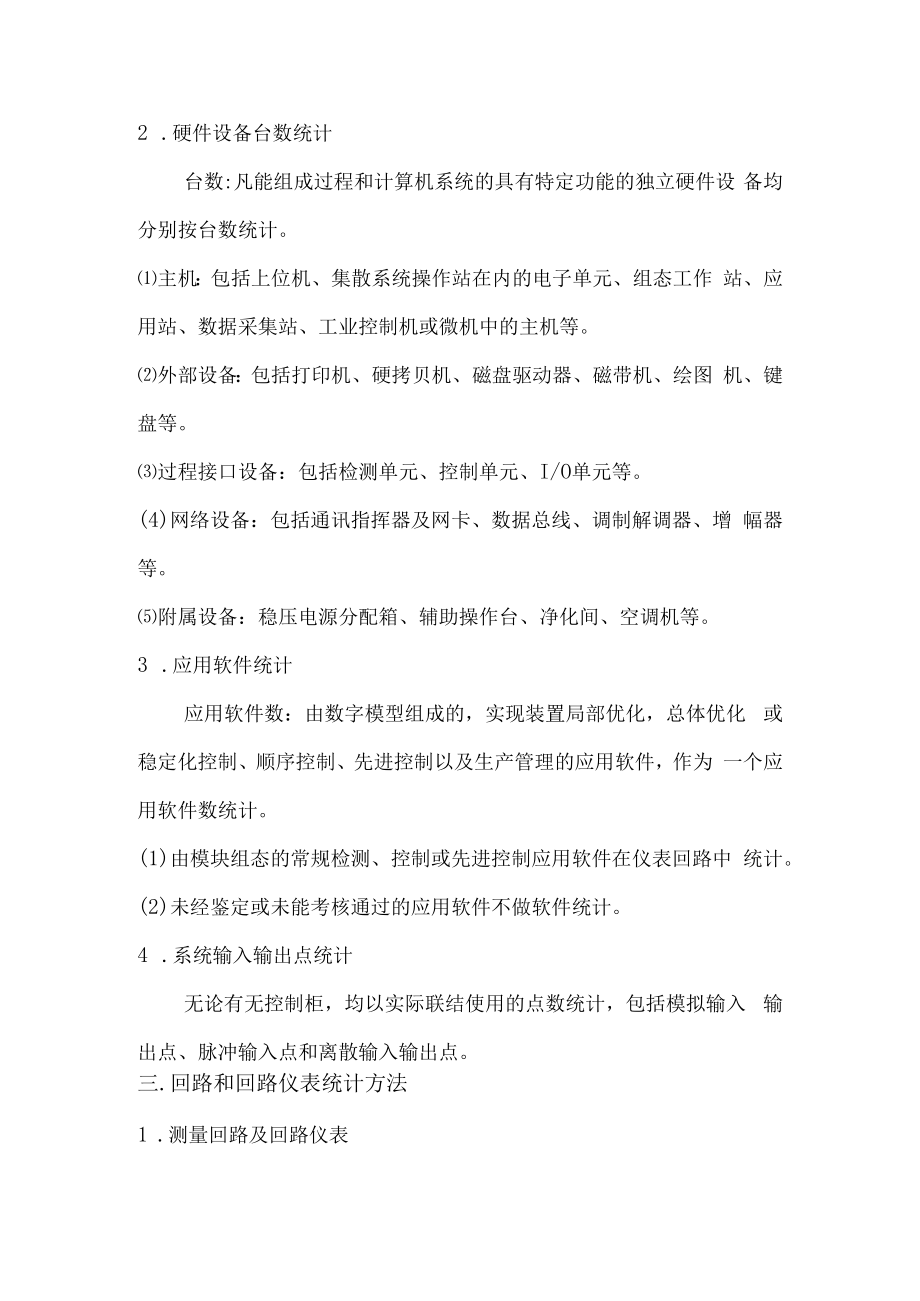

4、二.过程计算机统计方法1 .系统的统计凡用于生产过程检测、控制、操作、管理，由本地网络设备联接起来的集散系统，以及能全部或部分完成上述功能的独立工业控制计 算机和微机系统，都作为一个过程计算机系统统计。2 .硬件设备台数统计台数:凡能组成过程和计算机系统的具有特定功能的独立硬件设 备均分别按台数统计。主机：包括上位机、集散系统操作站在内的电子单元、组态工作 站、应用站、数据采集站、工业控制机或微机中的主机等。外部设备：包括打印机、硬拷贝机、磁盘驱动器、磁带机、绘图 机、键盘等。过程接口设备：包括检测单元、控制单元、I/O单元等。(4)网络设备：包括通讯指挥器及网卡、数据总线、调制解调器、增 幅
5、器等。附属设备：稳压电源分配箱、辅助操作台、净化间、空调机等。3 .应用软件统计应用软件数：由数字模型组成的，实现装置局部优化，总体优化 或稳定化控制、顺序控制、先进控制以及生产管理的应用软件，作为 一个应用软件数统计。(1)由模块组态的常规检测、控制或先进控制应用软件在仪表回路中 统计。(2)未经鉴定或未能考核通过的应用软件不做软件统计。4 .系统输入输出点统计无论有无控制柜，均以实际联结使用的点数统计，包括模拟输入 输出点、脉冲输入点和离散输入输出点。三.回路和回路仪表统计方法1 .测量回路及回路仪表由测量元件、测量仪表及附件等组成的检测系统按一套测量回路 统计，组成测量回路的全部仪表按测
6、量回路仪表台数统计（不包括质 量分析，特殊仪表及报警联锁回路中的测量回路）。2 .控制回路及回路仪表由检测元件、测量仪表、调节器（或遥控单元）、执行器及附件 等组成的控制系统，按一套控制回路统计。组成控制回路的全部仪表 按控制回路仪表台数统计（不包括质量分析，特殊仪表及联锁回路中 的控制回路）。3 .在线质量分析回路及回路仪表用来分析或控制某种介质组成的含量和分析某种产品质量的仪 表回路，按一套在线质量分析回路统计，组成在线质量分析回路的全 部仪表按在线质量分析回路仪表台数统计。4 .用来监测特殊参数和采用特殊仪表（如大型机组运行状态在线监 测仪、红外测温仪、感温电缆、电视监视系统、核仪表等）
7、的仪表回 路，按一套特殊回路统计。组成特殊回路的全部按特殊回路仪表台数 统计。5 .联锁逻辑关系的每个输入条件按一套联锁回路统计，组成联锁回 路的全部仪表按联锁回路仪表台数统计。6 .仪表同时在二个或二个以上回路时，只统计一次，回路归属优先 级依次为联锁回路、特殊回路、分析仪表回路、控制回路、显示回路。四.仪表设备静密封点数的统计方法凡有一个密封接合处，就算一个密封点，如一个垫片、一个丝扣 连接处、一个填料函等。注：凡用电焊、气焊等焊接处、不做密封点统计，但是只要有漏 处，在计算泄漏率时，都算漏点。五.过程计算机四率计算方法及说明1 .过程计算机四率包括系统利用率、硬件完好率、故障率和软件投
8、用率。过程计算机的检测和控制功能部分按常规仪表完好率、使用率 和控制率方法计算。2 .计算机系统利用率计算利用率=MTBF/ (MTBFMTTR) *100%3 .硬件完好率、故障率计算完好率二(N/NH) *100%故障率二(tNHT) *100%4 .软件投用率计算投用率二ns (NS-ms) *100%注：故障系指系统瘫痹故障。MTBF平均故障间隔时间，hMTTR平均故障处理时间，hNH硬件总数NS软件总数N一一完好台数T统计期时间，ht单台故障时间，hns实际投用软件数，套ms一一因工艺原因停用的软件数，套几点说明：L仪表完好率、使用率、自控率、泄漏率做为考核仪表管理水平的 技术指标。
9、仪表完好率295%、使用率295%、自控率295%、泄漏率 0. 45%o02仪表设备因工艺原因停止使用、控制的说明如下：（1）正常生产时，因装置部分设备不使用，其所属的仪表停用，属 于生产不使用、不控制，如备用机组上的仪表等。但是生产停用仪表 必须处于良好备用状态。（2）因某种原因装置较长时间不生产或停工检修超过20天以上的装 置，仪表属于因工艺原因停用，停控。注：计算公式：仪表完好率=实际完好台数/总台数XlO0%。仪表使用率=投用回路数/ （总回路数一工艺原因停用回路数） 100%o仪表控制率=投用控制回路数/ （控制回路数一工艺原因停用回 路数）XlO0%。仪表泄漏率=（泄漏点数/静密封点总数）1000%oo联锁投用率=投用联锁回路数/ （联锁总回路数一工艺原因停用回路数）100%o
