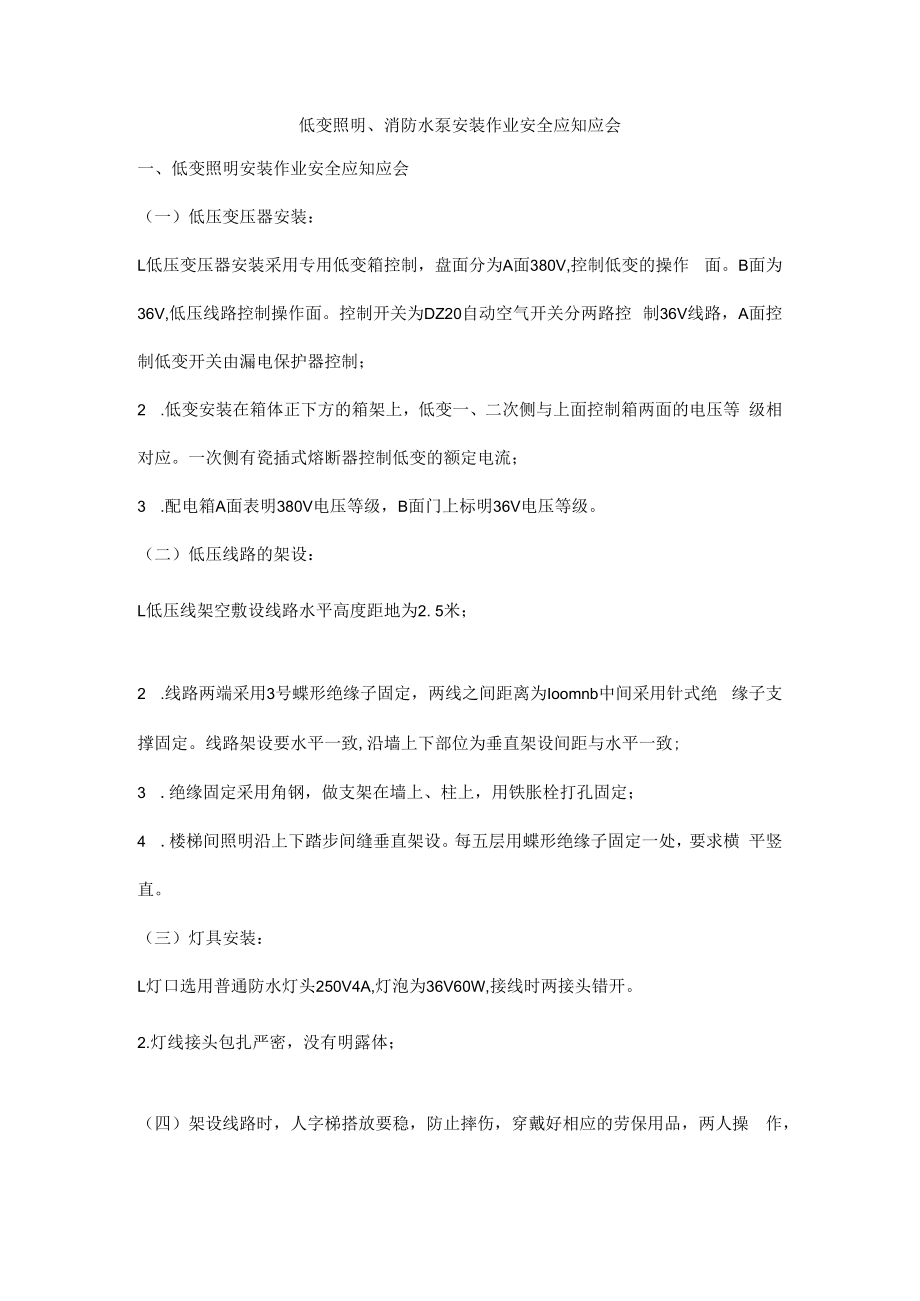

低变照明、消防水泵安装作业安全应知应会.docx_第1页
第1页 / 共2页

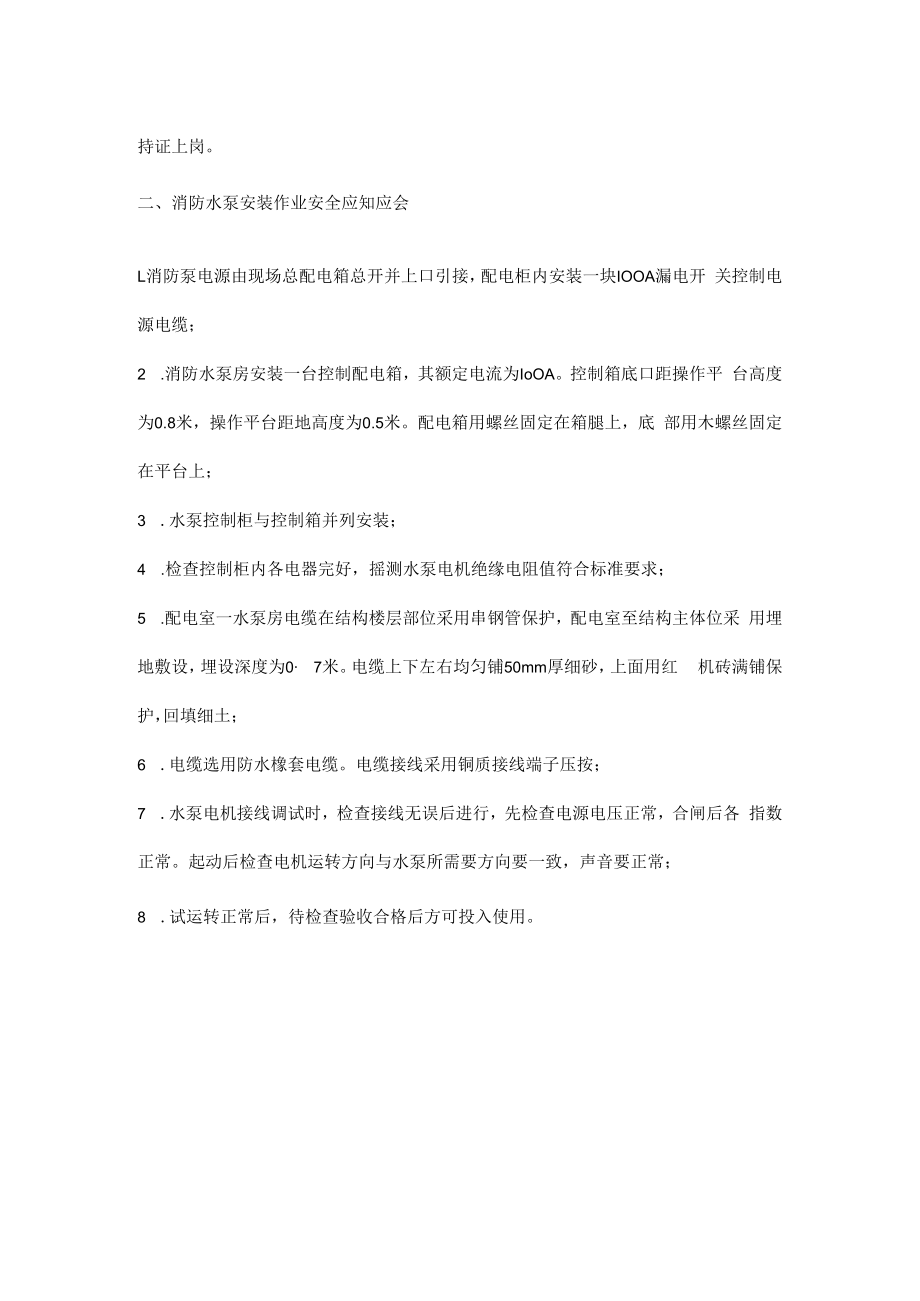

低变照明、消防水泵安装作业安全应知应会.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《低变照明、消防水泵安装作业安全应知应会.docx》由会员分享,可在线阅读,更多相关《低变照明、消防水泵安装作业安全应知应会.docx(2页珍藏版)》请在第壹文秘上搜索。

1、低变照明、消防水泵安装作业安全应知应会一、低变照明安装作业安全应知应会(一)低压变压器安装:L低压变压器安装采用专用低变箱控制,盘面分为A面380V,控制低变的操作 面。B面为36V,低压线路控制操作面。控制开关为DZ20自动空气开关分两路控 制36V线路,A面控制低变开关由漏电保护器控制;2 .低变安装在箱体正下方的箱架上,低变一、二次侧与上面控制箱两面的电压等 级相对应。一次侧有瓷插式熔断器控制低变的额定电流;3 .配电箱A面表明380V电压等级,B面门上标明36V电压等级。(二)低压线路的架设:L低压线架空敷设线路水平高度距地为2. 5米;2 .线路两端采用3号蝶形绝缘子固定,两线之间距

2、离为Ioomnb中间采用针式绝 缘子支撑固定。线路架设要水平一致,沿墙上下部位为垂直架设间距与水平一致;3 .绝缘固定采用角钢,做支架在墙上、柱上,用铁胀栓打孔固定;4 .楼梯间照明沿上下踏步间缝垂直架设。每五层用蝶形绝缘子固定一处,要求横 平竖直。(三)灯具安装:L灯口选用普通防水灯头250V4A,灯泡为36V60W,接线时两接头错开。2.灯线接头包扎严密,没有明露体;(四)架设线路时,人字梯搭放要稳,防止摔伤,穿戴好相应的劳保用品,两人操 作,持证上岗。二、消防水泵安装作业安全应知应会L消防泵电源由现场总配电箱总开并上口引接,配电柜内安装一块IOOA漏电开 关控制电源电缆;2 .消防水泵房

3、安装一台控制配电箱,其额定电流为IoOA。控制箱底口距操作平 台高度为0.8米,操作平台距地高度为0.5米。配电箱用螺丝固定在箱腿上,底 部用木螺丝固定在平台上;3 .水泵控制柜与控制箱并列安装;4 .检查控制柜内各电器完好,摇测水泵电机绝缘电阻值符合标准要求;5 .配电室一水泵房电缆在结构楼层部位采用串钢管保护,配电室至结构主体位采 用埋地敷设,埋设深度为0 7米。电缆上下左右均匀铺50mm厚细砂,上面用红 机砖满铺保护,回填细土;6 .电缆选用防水橡套电缆。电缆接线采用铜质接线端子压按;7 .水泵电机接线调试时,检查接线无误后进行,先检查电源电压正常,合闸后各 指数正常。起动后检查电机运转方向与水泵所需要方向要一致,声音要正常;8 .试运转正常后,待检查验收合格后方可投入使用。
