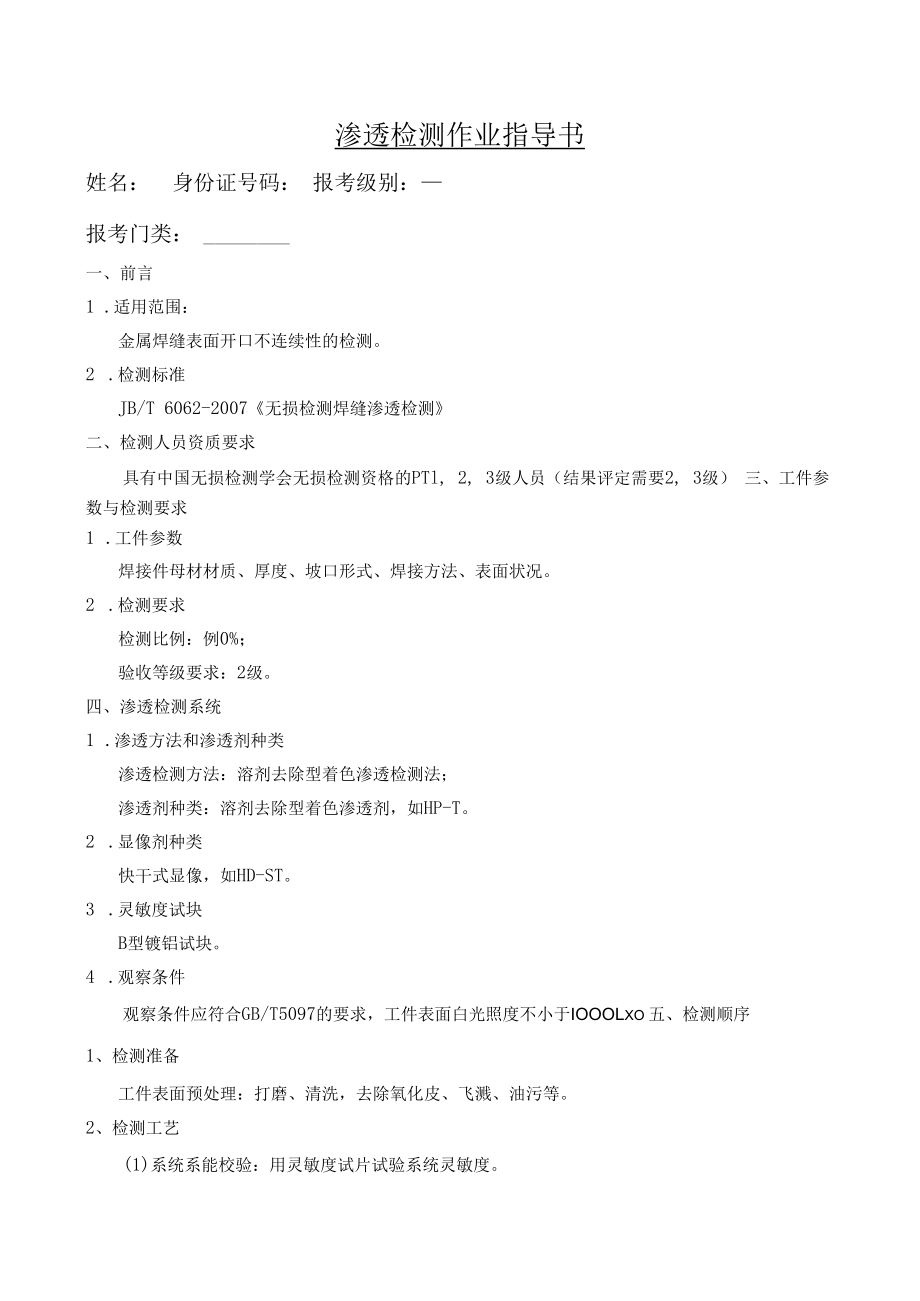

1、渗透检测作业指导书姓名: 身份证号码: 报考级别:报考门类:一、前言1 .适用范围:金属焊缝表面开口不连续性的检测。2 .检测标准JB/T 6062-2007无损检测焊缝渗透检测二、检测人员资质要求具有中国无损检测学会无损检测资格的PTl, 2, 3级人员(结果评定需要2, 3级) 三、工件参数与检测要求1 .工件参数焊接件母材材质、厚度、坡口形式、焊接方法、表面状况。2 .检测要求检测比例:例0%;验收等级要求:2级。四、渗透检测系统1 .渗透方法和渗透剂种类渗透检测方法:溶剂去除型着色渗透检测法;渗透剂种类:溶剂去除型着色渗透剂,如HP-T。2 .显像剂种类快干式显像,如HD-ST。3 .

2、灵敏度试块B型镀铝试块。4 .观察条件观察条件应符合GB/T5097的要求,工件表面白光照度不小于IOOOLxo 五、检测顺序1、检测准备工件表面预处理:打磨、清洗,去除氧化皮、飞溅、油污等。2、检测工艺(1)系统系能校验:用灵敏度试片试验系统灵敏度。(2)施加渗透剂,时刻保持工件表面湿润状态。渗透温度在15-50C范围内,渗透时间为 15分钟。(3)去除多余的渗透剂:先用干布擦,然后再用沾有溶剂的布擦,要顺一个方向进行,不 允许用溶剂冲洗。(4)施加显像剂:确保显像剂薄、均匀。一般在15-50C的范围内,显像的时间为10-20 分钟左右。(5)观察:在合适的白光下观察磁痕,解释显示,找出相关

3、显示。(6)记录:记录相关显示。(7)评定:按照标准对显示做出评定,确定焊缝的质量等级。(8)后处理:清洗。出具报告。3 .结果评定按照JB/T6062-2007标准进行评定,将结果填入记录。表1显示的验收等级单位为毫米显示类型验收等级,123线状显示为显示长度)2Z4Z8非线状显示S为主轴长度)d4d6d8验收等级2和3可规定用一个后班“X”,表示所检测出的所有线状显示应按1级进行评定.但对于小于原验收 等级所表示的显示,其可探测性可能偏低.4 .报告编制报告应包括以下内容:工件名称、形状和尺寸、材质,表面粗精度,渗透剂、清洗剂显像剂型号,预处理方法, 材质表面温度,渗透、显像的方法和时间,干燥方法等,另外可标画出探伤部位草图,缺陷 部位和缺陷性质、长度等。六、检测后处理探伤结束后,应将工件表面的渗透探伤剂清除干净。编制:日期:审核:日期:批准:日期:
