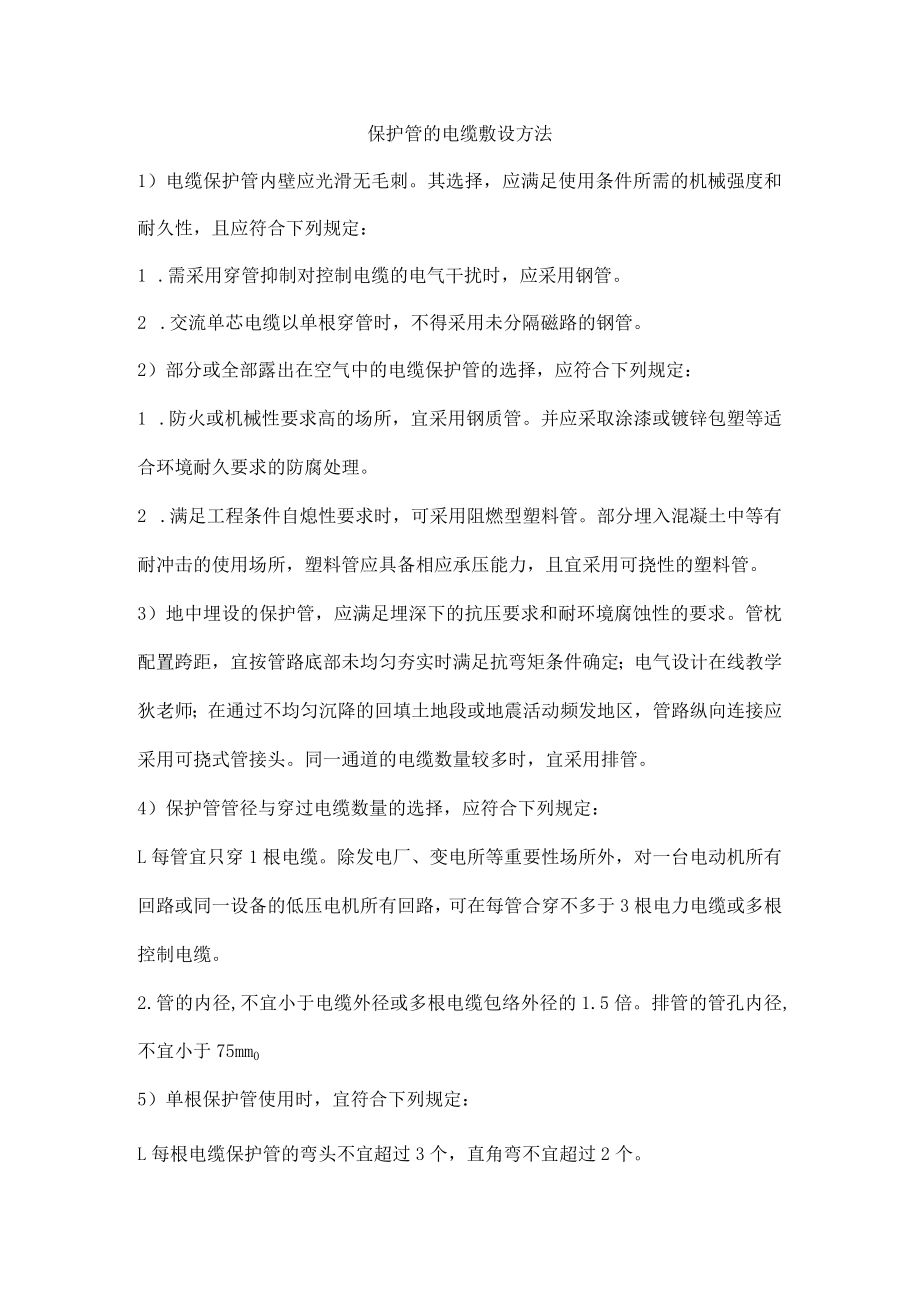

1、保护管的电缆敷设方法1）电缆保护管内壁应光滑无毛刺。其选择，应满足使用条件所需的机械强度和耐久性，且应符合下列规定：1 .需采用穿管抑制对控制电缆的电气干扰时，应采用钢管。2 .交流单芯电缆以单根穿管时，不得采用未分隔磁路的钢管。2）部分或全部露出在空气中的电缆保护管的选择，应符合下列规定：1 .防火或机械性要求高的场所，宜采用钢质管。并应采取涂漆或镀锌包塑等适合环境耐久要求的防腐处理。2 .满足工程条件自熄性要求时，可采用阻燃型塑料管。部分埋入混凝土中等有耐冲击的使用场所，塑料管应具备相应承压能力，且宜采用可挠性的塑料管。3）地中埋设的保护管，应满足埋深下的抗压要求和耐环境腐蚀性的要求。管枕
2、配置跨距，宜按管路底部未均匀夯实时满足抗弯矩条件确定；电气设计在线教学狄老师；在通过不均匀沉降的回填土地段或地震活动频发地区，管路纵向连接应采用可挠式管接头。同一通道的电缆数量较多时，宜采用排管。4）保护管管径与穿过电缆数量的选择，应符合下列规定：L每管宜只穿1根电缆。除发电厂、变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。2.管的内径,不宜小于电缆外径或多根电缆包络外径的1.5倍。排管的管孔内径,不宜小于75mm05）单根保护管使用时，宜符合下列规定：L每根电缆保护管的弯头不宜超过3个，直角弯不宜超过2个。2 .地中埋管
3、距地面深度不宜小于O.5m；与铁路交叉处距路基不宜小于1.0m；距排水沟底不宜小于0.3mO3 .并列管相互间宜留有不小于20mm的空隙。6）使用排管时，应符合下列规定：1 .管孔数宜按发展预留适当备用。2 .导体工作温度相差大的电缆，宜分别配置于适当间距的不同排管组。3 .管路顶部土壤覆盖厚度不宜小于0.5mo4 .管路应置于经整平夯实土层且有足以保持连续平直的垫块上；纵向排水坡度不宜小于0.2%o5 .管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求。6 .管孔端口应采取防止损伤电缆的处理措施。7）较长电缆管路中的下列部位，应设置工作井：L电缆牵引张力限制的间距处。电缆穿管敷设时容许最大管长的计算方法，宜符合本规范附录H的规定。2 .电缆分支、接头处。3 .管路方向较大改变或电缆从排管转入直埋处。4 .管路坡度较大且需防止电缆滑落的必要加强固定处。
