《供水服务到终端供水设施维护改造工程施工图设计说明.docx》由会员分享，可在线阅读，更多相关《供水服务到终端供水设施维护改造工程施工图设计说明.docx（22页珍藏版）》请在第壹文秘上搜索。

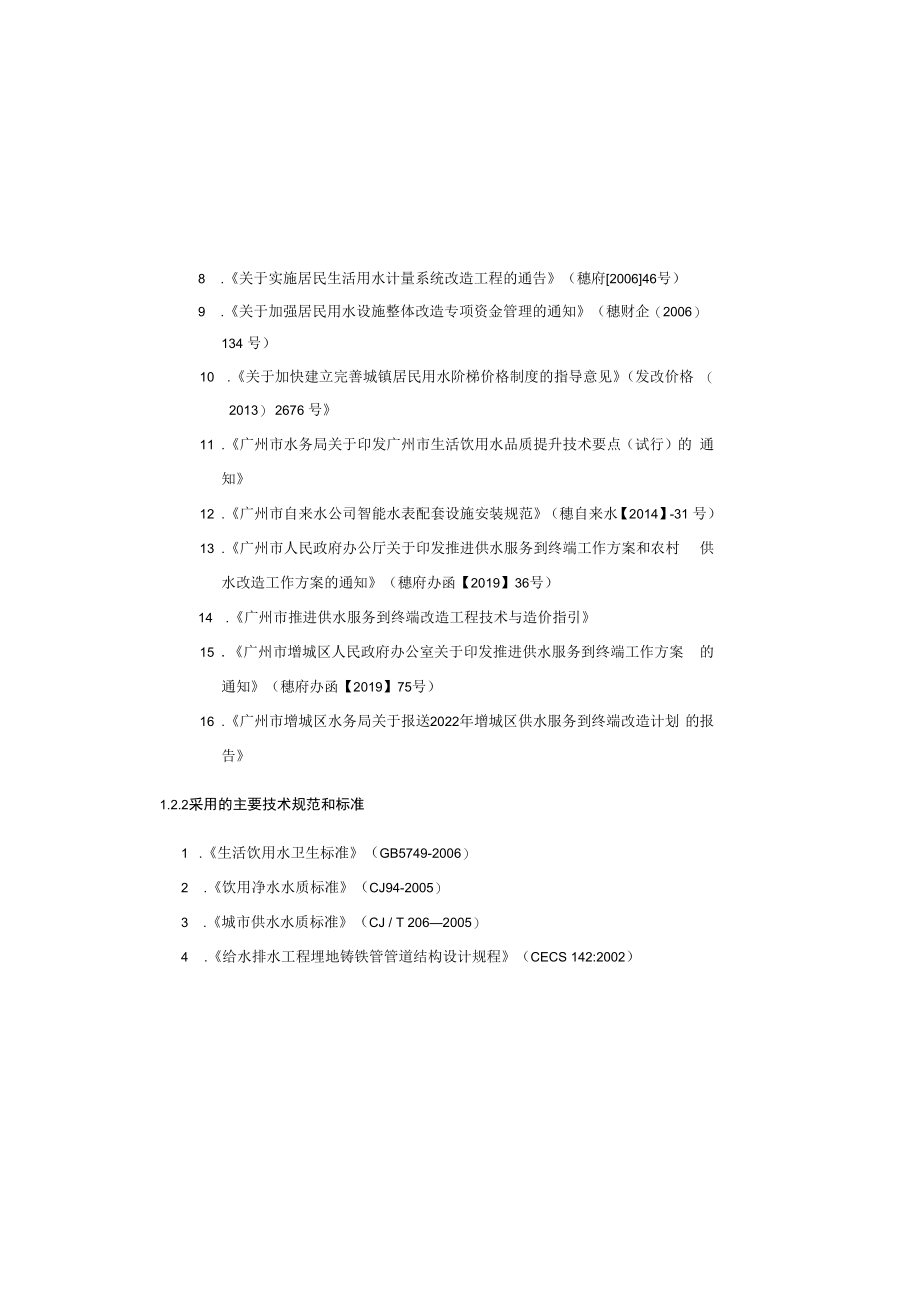

1、8 .关于实施居民生活用水计量系统改造工程的通告（穗府200646号）9 .关于加强居民用水设施整体改造专项资金管理的通知（穗财企（2006）134 号）10 .关于加快建立完善城镇居民用水阶梯价格制度的指导意见（发改价格 （2013） 2676 号11 .广州市水务局关于印发广州市生活饮用水品质提升技术要点（试行）的 通知12 .广州市自来水公司智能水表配套设施安装规范（穗自来水【2014】-31 号）13 .广州市人民政府办公厅关于印发推进供水服务到终端工作方案和农村 供水改造工作方案的通知（穗府办函【2019】36号）14 .广州市推进供水服务到终端改造工程技术与造价指引15 .广州市增

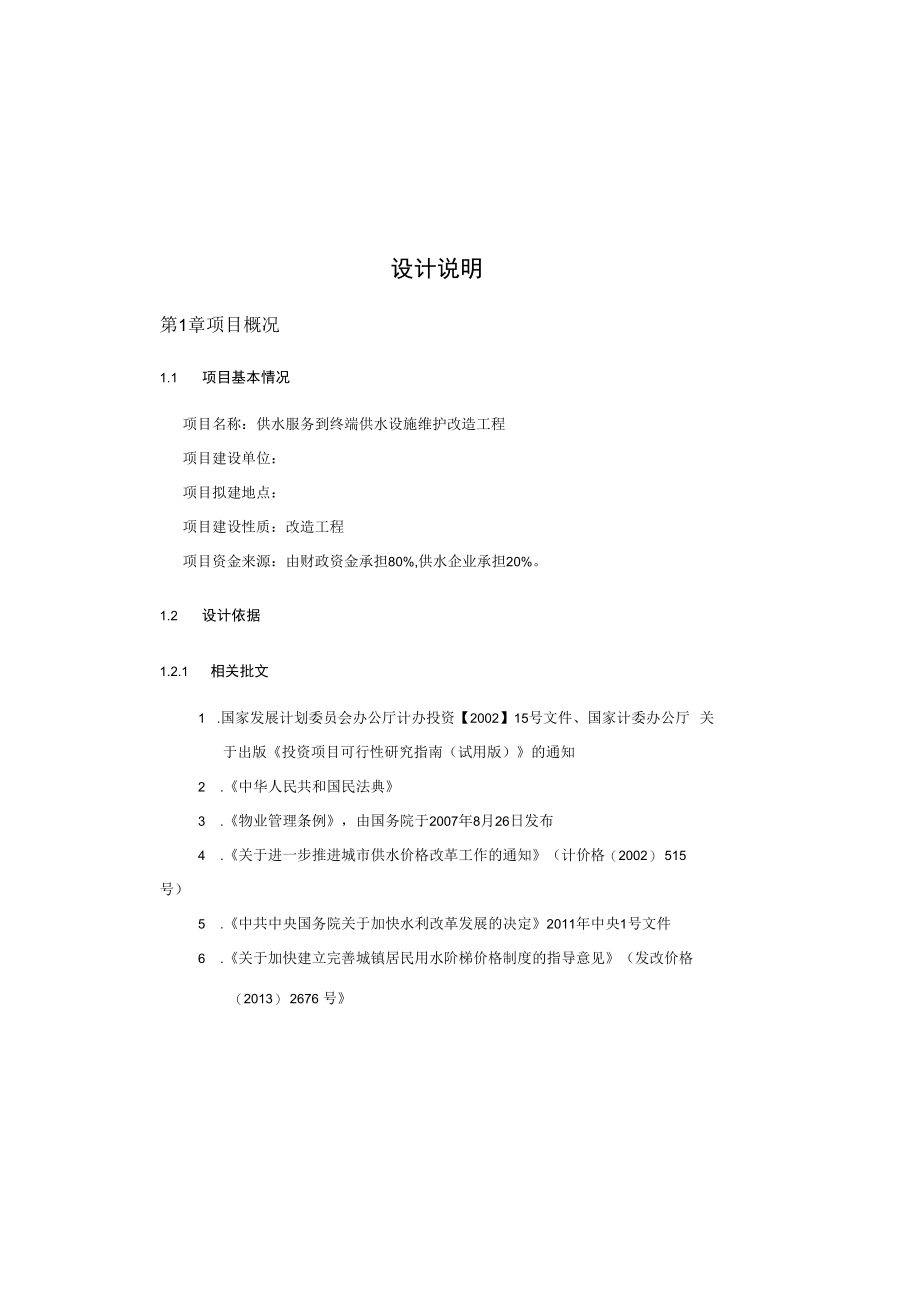

2、城区人民政府办公室关于印发推进供水服务到终端工作方案 的通知（穗府办函【2019】75号）16 .广州市增城区水务局关于报送2022年增城区供水服务到终端改造计划 的报告1.2.2采用的主要技术规范和标准1 .生活饮用水卫生标准（GB5749-2006）2 .饮用净水水质标准（CJ94-2005）3 .城市供水水质标准（CJ / T 2062005）4 .给水排水工程埋地铸铁管管道结构设计规程（CECS 142:2002）设计说明第1章项目概况1.1 项目基本情况项目名称：供水服务到终端供水设施维护改造工程项目建设单位：项目拟建地点：项目建设性质：改造工程项目资金来源：由财政资金承担80%,供

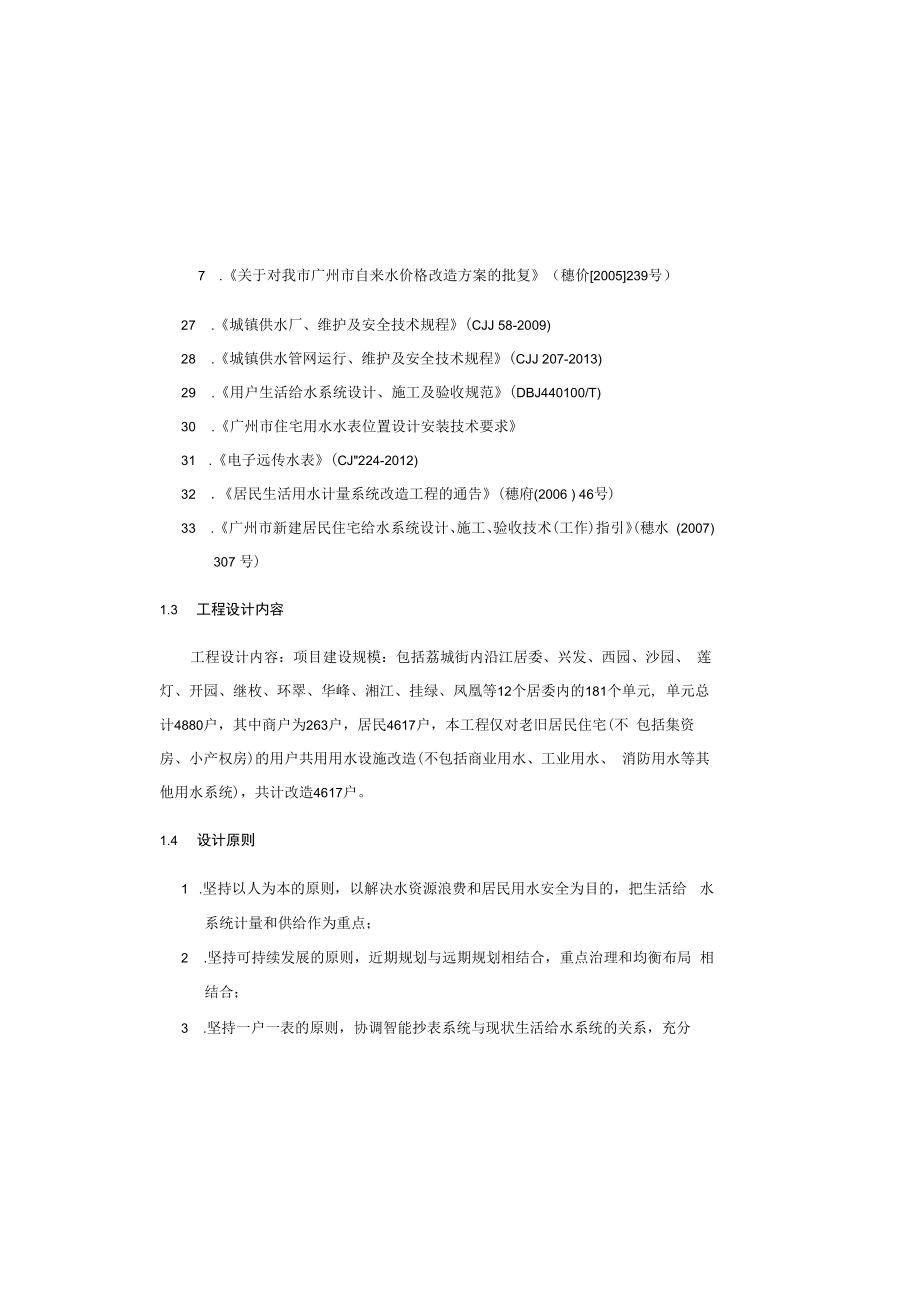

3、水企业承担20%。1.2 设计依据1.2.1 相关批文1 .国家发展计划委员会办公厅计办投资【2002】15号文件、国家计委办公厅 关于出版投资项目可行性研究指南（试用版）的通知2 .中华人民共和国民法典3 .物业管理条例，由国务院于2007年8月26日发布4 .关于进一步推进城市供水价格改革工作的通知（计价格（2002） 515号）5 .中共中央国务院关于加快水利改革发展的决定2011年中央1号文件6 .关于加快建立完善城镇居民用水阶梯价格制度的指导意见（发改价格（2013） 2676 号7 .关于对我市广州市自来水价格改造方案的批复（穗价2005239号）27 .城镇供水厂、维护及安全技术
4、规程(CJJ 58-2009)28 .城镇供水管网运行、维护及安全技术规程(CJJ 207-2013)29 .用户生活给水系统设计、施工及验收规范(DBJ440100/T)30 .广州市住宅用水水表位置设计安装技术要求31 .电子远传水表(CJ224-2012)32 .居民生活用水计量系统改造工程的通告(穗府(2006 ) 46号)33 .广州市新建居民住宅给水系统设计、施工、验收技术(工作)指引(穗水 (2007) 307 号)1.3 工程设计内容工程设计内容：项目建设规模：包括荔城街内沿江居委、兴发、西园、沙园、 莲灯、开园、继枚、环翠、华峰、湘江、挂绿、凤凰等12个居委内的181个单元,
5、 单元总计4880户，其中商户为263户，居民4617户，本工程仅对老旧居民住宅(不 包括集资房、小产权房)的用户共用用水设施改造(不包括商业用水、工业用水、 消防用水等其他用水系统)，共计改造4617户。1.4 设计原则1 .坚持以人为本的原则，以解决水资源浪费和居民用水安全为目的，把生活给 水系统计量和供给作为重点；2 .坚持可持续发展的原则，近期规划与远期规划相结合，重点治理和均衡布局 相结合；3 .坚持一户一表的原则，协调智能抄表系统与现状生活给水系统的关系，充分5 .给水工程埋地钢管管道结构设计规程(CECSl41:2002)6 .广州市自来水企业标准(QBJ/GZS)7 .广州市供
6、水用水条例8 .给水排水管道工程施工及验收规范(GB50268-2008)9 .给水排水工程结构设计规范(GB50069-2002)10 .室外给水设计标准(GB50013-2021)11 .建筑给排水设计标准(GB515-2019)12 .建筑给水排水节水通用规范(GB550202021)13 .生活饮用水水源水质标准(CJ302093)14 .民用建筑节水设计标准GB50555-201015 .城市给水工程规划规范(GR50282-2016)16 .消防给水及消火栓系统技术规范GB50974-201417 .建筑设计防火规范(GB500162014)(2018年版)18 .建筑与市政工程抗
7、震通用规范GB55002-202119 .建筑与市政地基基础通用规范GB55003-202120 .工程结构通用规范GB55OO1-202121 .城市工程管线综合规划规范(GB5O289-2O16)22 .给水排水工程构筑物结构设计规范GB50069-200223 .城镇给水排水技术规范(GB50788-2012)24 .建筑给谁排水及采暧工程施工质量验收规范(GB 50242-2019)25 .国家标准图集市政给水管道工程及附属设施(07MSl(H)26 .城镇供水服务(CJ/T 316-2009) 供水管网，市政管网为0.39MPa0.45Mpa (水厂出厂压力0.42mpa,水厂地面标
8、高 58m,本工程最大单元地面标高为16m),本工程最高楼层为9楼，老旧居民住宅基 本都是敞开式住宅楼，现状居民供水均为市政直供，经核查，本工程范围住宅楼均 无水压不足的情况。2.2 . 2存在问题本次工程改造范围内居民楼(或无物业住宅小区)类型大部分相似，供水系统 存在问题主要有以下几个方面：1、管材落后，管龄长：部分住宅供水管道十分老旧，经常出现管道漏水，脱 落、堵塞的现象。2、存在私拉乱接现象：经现场核查，部分居民私自接管，部分住宅楼外供水管 道及水表非本单元住户水表。3、有部分居民楼水表分散放置在各楼层墙外，增加了抄表人员工作量；4、部分居民楼未“一户一表”：部分居民楼存在多层住户使用
9、一个水表的情况。2.3 用水分析与管径选择本项目根据所提供的居民用水情况，按现有概况考虑设计。根据建筑给水排 水设计标准(GB 50015-2019)中3. 7. 1条，建筑给水设计用水量应根据下列各项 确定：1居民生活用水量；2公共建筑用水量；3绿化用水量；4水景、娱乐设施用 水量：5道路、广场用水量：6公用设施用水量：7未预见用水量及管网漏失水量； 8消防用水量；9其他用水量。根据建筑给水排水设计标准(GB 50015-2019) 3. 2. 1条，住宅生活用水进行技术经济论证和优化分析比选，确定合理可行的生活给水系统；4 .坚持可操作性的原则，实事求是，充分利用现有设施，以节省工程投资；
10、5 .坚持相关性的原则，与其它工程规划相协调。给水系统管线在控制管道埋深 的同时避免与其他管线相冲突；6 .采用国内外先进的技术、设备和材料，减少扰民，节约投资，简化管理；7 .给水管道布置力求符合地形变化趋势，线路短捷，减少管道埋深和管道迂回 往返，降低工程造价。第2章工程设计2.1 总体方案本项目生活供水系统改造工程定位为解决“双无”居民楼（无物业住宅小区） 的供水问题。将目前居民楼（无物业住宅小区）的供水方式改为“一户一表”的方 式，实施抄表到户，并将人工抄表改为远传方式进行抄表，同时核查现状居民供水 系统，对已经老化、漏损严重、不符合用水要求的管道进行替换，解决水质二次污 染、管网漏损
11、偏高等问题。2.2 供水现状2.2.1 现状概况本工程项目范围内老旧居民住宅（不包括集资房、小产权房）的用户共用用水 设施改造（不包括商业用水、工业用水、消防用水等其他用水系统，经与给水部门对接，以及现场踏勘，本工程范围所有住宅楼附近均有现状市政m每户用水人数，本工程取3. 5人；Kh一一小时变化系数，本工程取2. 5：Ng每户设置的卫生器具给水当量数，本工程取4. 75；T用水时数（h）,本工程取24h；0. 2一一一个卫生器具给水当量平均出流概率经计算，最大用水时卫生器具给水当量平均出流概率UO为1. 918；（2）该管段卫生器具给水当量的同时出流概率u：w=100式中：U计算管段的卫生器
12、具给水当量同时出流概率（%）C对应于Uo的系数，取值为0.0103；Ng一一计算管段的卫生器具给水当量总数：（3）计算管段的设计秒流量qg （L/S）：% =0.2uNg根据现场摸查，由于本工程范围住宅楼为敞开式老旧住宅楼，均临近现状市 政供水管网，为市政直供，故本工程住宅楼设计秒流量按每栋住宅楼单独计算, 本工程范围住宅楼设计秒流量为0. 7871.405 L/S。2、管径尺寸计算定额及小时变化系数，可根据住宅类别、建筑标准、卫生器具设置标准等因素按表 5.2T确定。本工程建筑属于二类普通住宅，居民生活用水时变化系数取2. 5。小区 内居民用水设施较完善，根据城市特点和居民生活水平，结合增城
13、区自来水公司提 供资料，本工程住宅最高日生活用水定额取180升/（人天表：住宅最高日生活用水定额升/（人天）住宅 类别卫生器具设置标准最高口用水定额 L（d）平均日 用水定额 L（d最高H小时 变化系数 Kb普通住之有大便器、洗脸盆、洗涤盆.洗衣 机、热水器和沐浴设备130-30050 2002.8-2.3瞥通住宅有大便器、洗脸盆、洗涤盆，洗衣 机、集中热水供庾（或家用给水机 组）和沐浴设省I8032060 2302.5-2.0别堡有大便器、洗舲盆、洗涤盆、洗衣 机、洒水栓家用热水机组和沐浴 设备20035070-2502.3-1.8注：1当地主管部门对住宅生活用水定额有具体规定时，应按当地规
14、定执行。1、根据建筑给水排水设计标准（GB 50015-2019）中3. 7. 5条,建筑物设计秒流量按下式计算:（1）最大用水时卫生器具给水当量平均出流概率U0：式中:UO生活给水管道的最大用水时卫生器具给水当量平均出流概率（）q最高用水日的用水定额;计算。3)混合供水系统，引入管应将直供主管和水池进水管的流量叠加，进行管径计 算。加压出水管按设计秒流量计算。由于本工程范围住宅均为市政直供,改造最大流量为改造管道水表组位置流量， 所以，本工程引入管均按设计秒流量计算。设计秒流量为0. 7871.405 L/S,所以引入管尺寸为31. 6742. 31mm,取值50mm。2.4工程设计方案(1
15、)本次改造市政管道压力为0.39Mpa0.45Mpa,且经过现场调研核查，现状居 民楼均为市政直供，居民水压满足用水需求，所以本次设计保留现状市政直供，并 进行以下改造：1 .对存在多层住户使用一个水表的的居民楼进行“一户一表”改造；2 .对于水表分散放置在各楼层楼道等地方等单元，将水表移至首层集中安装， 使得抄表方便，减少抄表工作量，减少水表计量漏洞，方便水表检查维修。3 .将原机械水表置换为智能远传水表，解决机械水表人工抄读效率低、数据误 差大等问题，既方便了水务公司对居民用水进行管理，又有利于促使居民合理用水、 节约用水；4 .对已经老化、漏损严重、不符合用水要求的管道替换为不锈钢管，同步对 老旧阀门进行更换，并完善水表附件，保障居民用水质量。根据供水服务到终
