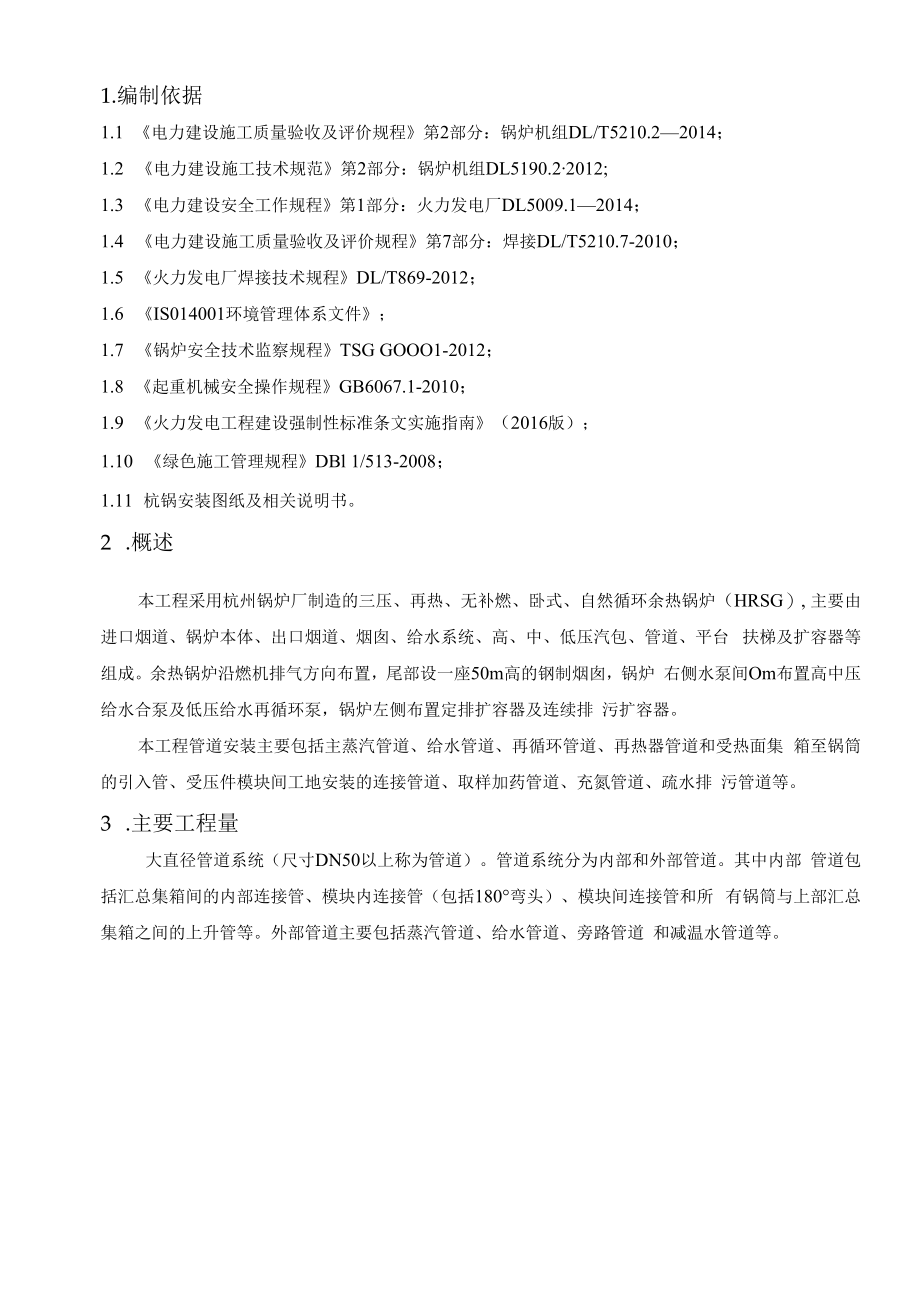

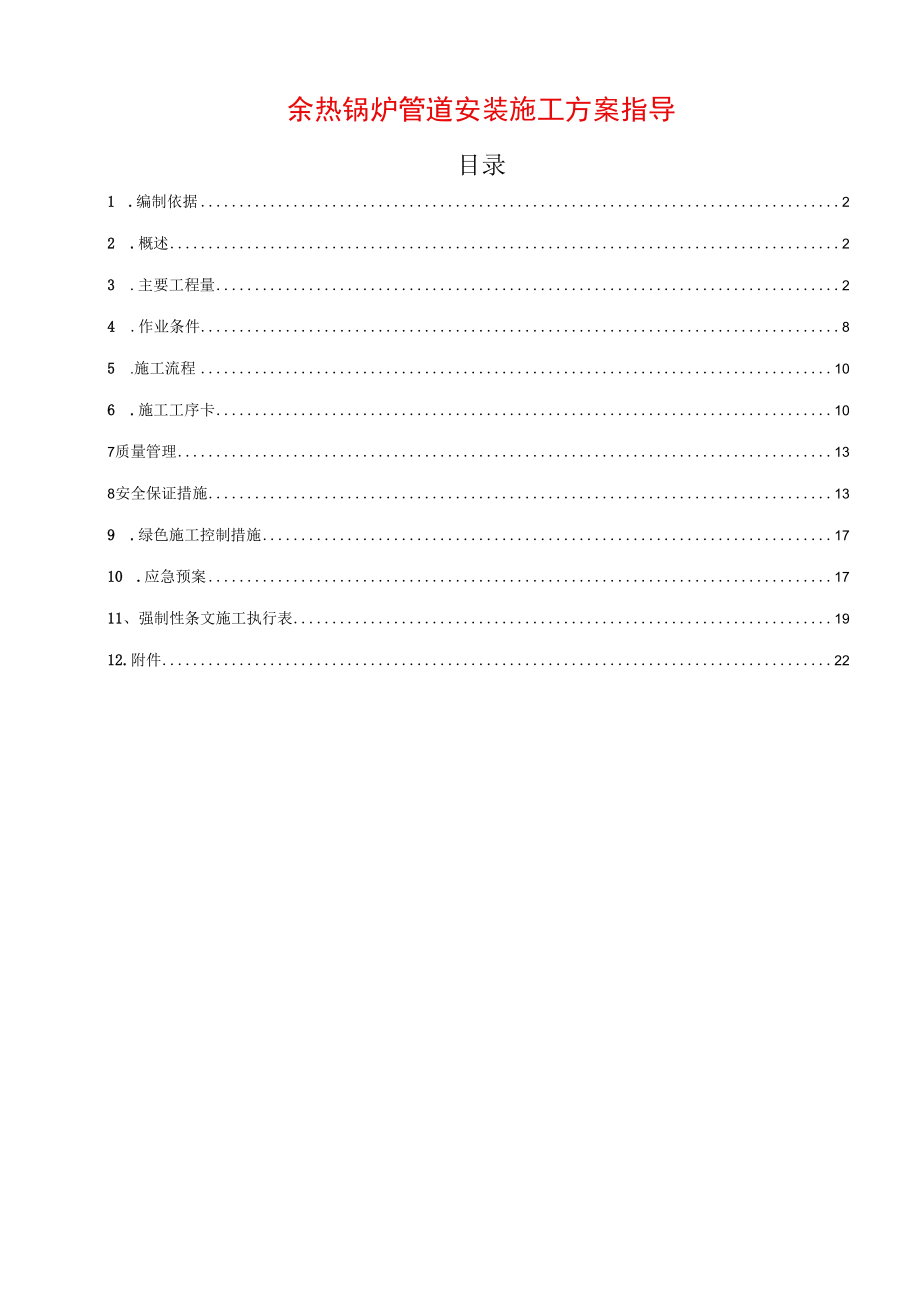

1、余热锅炉管道安装施工方案指导目录1 .编制依据22 .概述23 .主要工程量24 .作业条件85 .施工流程106 .施工工序卡107质量管理138安全保证措施139 .绿色施工控制措施1710 .应急预案1711、强制性条文施工执行表1912.附件221.编制依据1.1 电力建设施工质量验收及评价规程第2部分：锅炉机组DL/T5210.22014；1.2 电力建设施工技术规范第2部分：锅炉机组DL5190.22012;1.3 电力建设安全工作规程第1部分：火力发电厂DL5009.12014；1.4 电力建设施工质量验收及评价规程第7部分：焊接DL/T5210.7-2010；1.5 火力发电厂
2、焊接技术规程DL/T869-2012；1.6 IS014001环境管理体系文件；1.7 锅炉安全技术监察规程TSG GOOO1-2012；1.8 起重机械安全操作规程GB6067.1-2010；1.9 火力发电工程建设强制性标准条文实施指南（2016版）；1.10 绿色施工管理规程DBl 1/513-2008；1.11 杭锅安装图纸及相关说明书。2 .概述本工程采用杭州锅炉厂制造的三压、再热、无补燃、卧式、自然循环余热锅炉（HRSG）, 主要由进口烟道、锅炉本体、出口烟道、烟囱、给水系统、高、中、低压汽包、管道、平台 扶梯及扩容器等组成。余热锅炉沿燃机排气方向布置，尾部设一座50m高的钢制烟囱

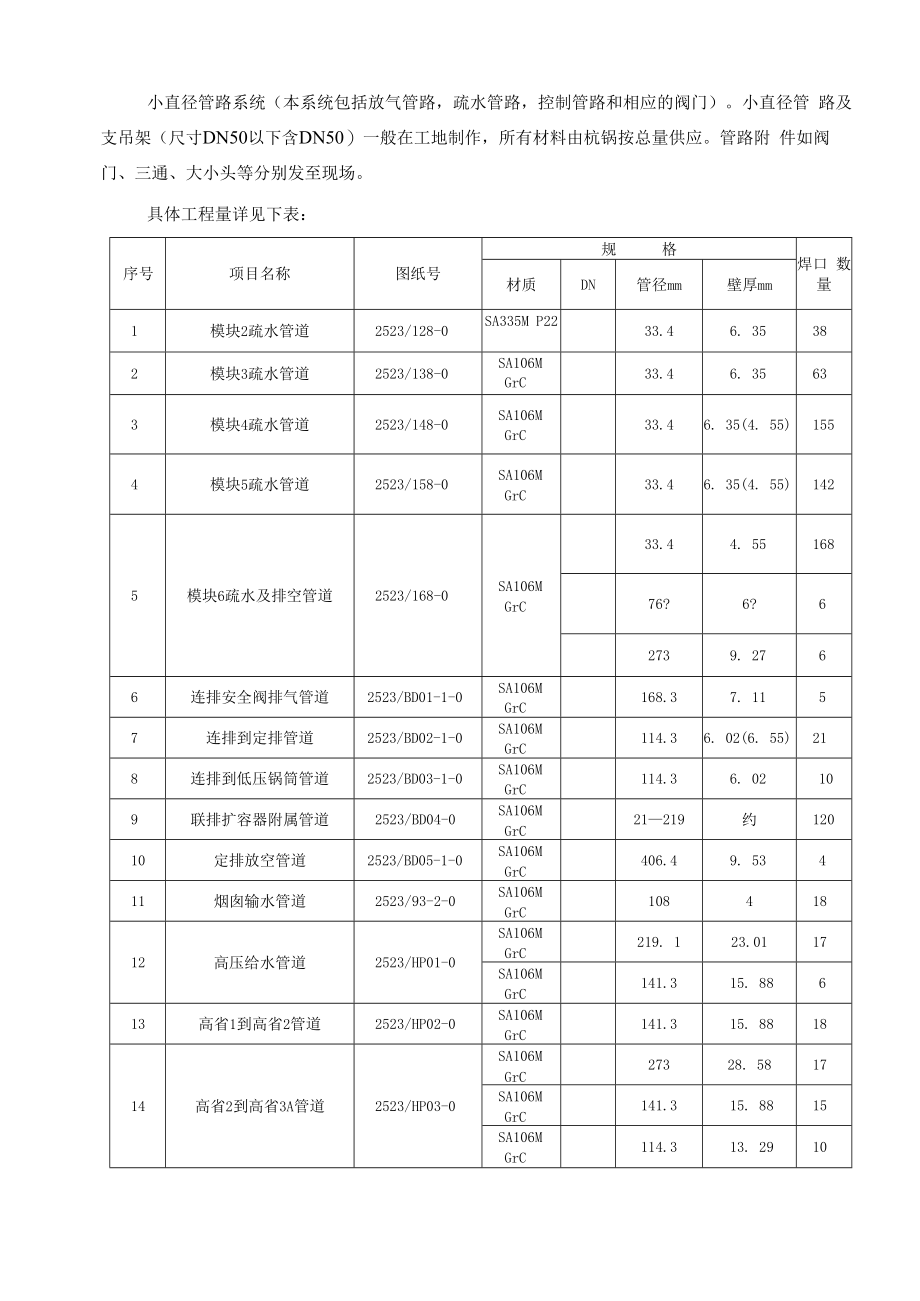

3、，锅炉 右侧水泵间Om布置高中压给水合泵及低压给水再循环泵，锅炉左侧布置定排扩容器及连续排 污扩容器。本工程管道安装主要包括主蒸汽管道、给水管道、再循环管道、再热器管道和受热面集 箱至锅筒的引入管、受压件模块间工地安装的连接管道、取样加药管道、充氮管道、疏水排 污管道等。3 .主要工程量大直径管道系统（尺寸DN50以上称为管道）。管道系统分为内部和外部管道。其中内部 管道包括汇总集箱间的内部连接管、模块内连接管（包括180弯头）、模块间连接管和所 有锅筒与上部汇总集箱之间的上升管等。外部管道主要包括蒸汽管道、给水管道、旁路管道 和减温水管道等。小直径管路系统（本系统包括放气管路，疏水管路，控制
4、管路和相应的阀门）。小直径管 路及支吊架（尺寸DN50以下含DN50）一般在工地制作，所有材料由杭锅按总量供应。管路附 件如阀门、三通、大小头等分别发至现场。具体工程量详见下表：序号项目名称图纸号规格焊口 数量材质DN管径mm壁厚mm1模块2疏水管道2523/128-0SA335M P2233.46. 35382模块3疏水管道2523/138-0SA106M GrC33.46. 35633模块4疏水管道2523/148-0SA106M GrC33.46. 35(4. 55)1554模块5疏水管道2523/158-0SA106M GrC33.46. 35(4. 55)1425模块6疏水及排空管道
5、2523/168-0SA106M GrC33.44. 5516876?6?62739. 2766连排安全阀排气管道2523/BD01-1-0SA106M GrC168.37. 1157连排到定排管道2523/BD02-1-0SA106M GrC114.36. 02(6. 55)218连排到低压锅筒管道2523/BD03-1-0SA106M GrC114.36. 02109联排扩容器附属管道2523/BD04-0SA106M GrC21219约12010定排放空管道2523/BD05-1-0SA106M GrC406.49. 53411烟囱输水管道2523/93-2-0SA106M GrC108
6、41812高压给水管道2523/HP01-0SA106M GrC219. 123.0117SA106M GrC141.315. 88613高省1到高省2管道2523/HP02-0SA106M GrC141.315. 881814高省2到高省3A管道2523/HP03-0SA106M GrC27328. 5817SA106M GrC141.315. 8815SA106M GrC114.313. 291015高省3A到高省3B管道2523/HP04-0SA106M GrB168.318. 261216高省3B到高压锅简管道2523/HP05-0SA106M GrB27328. 585SA106M
7、GrB168.318. 26917高压下降管道2523/HP06-0SA106M GrB45745. 2412SA106M GrC355.635.713SA106M GrC219. 120. 62118高压蒸发器上升管2523/HP07-0SA106M GrB219. 120. 6224SA106M GrB168.318. 2612SA106M GrB141.315. 8812SA106M GrB114.313. 4912SA106M GrB88.911. 131219高压锅筒到高过1连管2523/HP08-0SA106M GrB168.318. 262220高过1到高过2连管2523/HP0
8、9-0SA335MP22219. 123.011221高过2到高过3连管2523/HP10-0SA335MP91323.833. 3211SA335MP91219. 123.011622高压主蒸汽出口管道2523/HP12-0SA335MP91323.840.611SA335MP91219. 125.49SA335MP9133.46. 35823高压锅筒安全阀排汽管道2523/HP17-0SA106M GrB323.89. 532SAI06M GrB168.37. 11224高过安全阀排汽管道2523/HP18-0SA106M GrB168.37. 111SA106M GrB88.95. 49
9、125高过启动排汽管道2523/HP19-0SA335MP22114.313. 492SA335MP91114.313. 49626高压省煤器疏水管道2523/HP21-0SA106MGrB168.37. 118SA106M GrC88.911. 1317SA106M GrC33.46. 3521027高过系统疏水管道2523/HP24-0SA335MP2260.33.9119SA335MP2233.46. 3517SA335MP9133.46. 352528高压连续排污2523/HP25-0SA106M GrB60.38. 742329高压紧急放水管道2523/HP32-0SA106M Gr
10、B60.38. 743130高压定期排污管道2523/HP33-0SA106M GrB60.38. 742131高压系统附属管道2523/HP40-0估算20032高过减温水管道2523/HP50-0SA106M GrC88.911. 1321SA335MP9188.911. 133SA106M GrC60.38. 74233中压给水管道2523/IPO1-0SA106M GrB114.36. 022134中省到锅筒连管2523/IP04-0SA106MGrB114.36. 0222SA106M GrB60.33.9114SA106MGrB88.95. 49635中压下降管2523/IP06-
11、0SA106M GrB323.89. 5310SA106M GrB88.95. 491SA106M GrB219. 18. 18336中压上升管2523/IP07-0SA106M GrB168.37. 1124SA106M GrB141.36. 5524SA106M GrB114.36. 022437中压锅筒到中过管道2523/IP08-0SA106M GrB114.36. 022238中压主蒸汽出口管道2523/IP10-0SA106M GrB168.37. 1118SA106M GrB114.36. 02639中压锅筒安全阀排汽管道2523/IP17-0SA106M GrB168.37.
12、11340中过安全阀排汽管道2523/IP18-0SA106MGrB88.95. 493SA105M48141中过启动排汽管道2523/IP19-0SA106M GrB88.95. 49842中压省煤器疏水管2523/IP22-0SA106M GrB88.95. 499SA106M GrB33.43. 385743中压连续排污管道2523/IP23-0SA106M GrB60.35. 542344中压过热器疏水管2523/IP24-0SA106M GrB33.43. 381945中压紧急放水管道2523/IP32-0SA106M GrB60.35. 543046中压定期排污管道2523/IP33-0SA106M GrB60.35. 541647中压再热系统附属管道2523/IP40-0估算20048凝结水加热器1进口管道2523/LP01-0SA106M GrB2739. 271149再循环泵出口管道2523/LP02-0SA106M GrB114.36.
