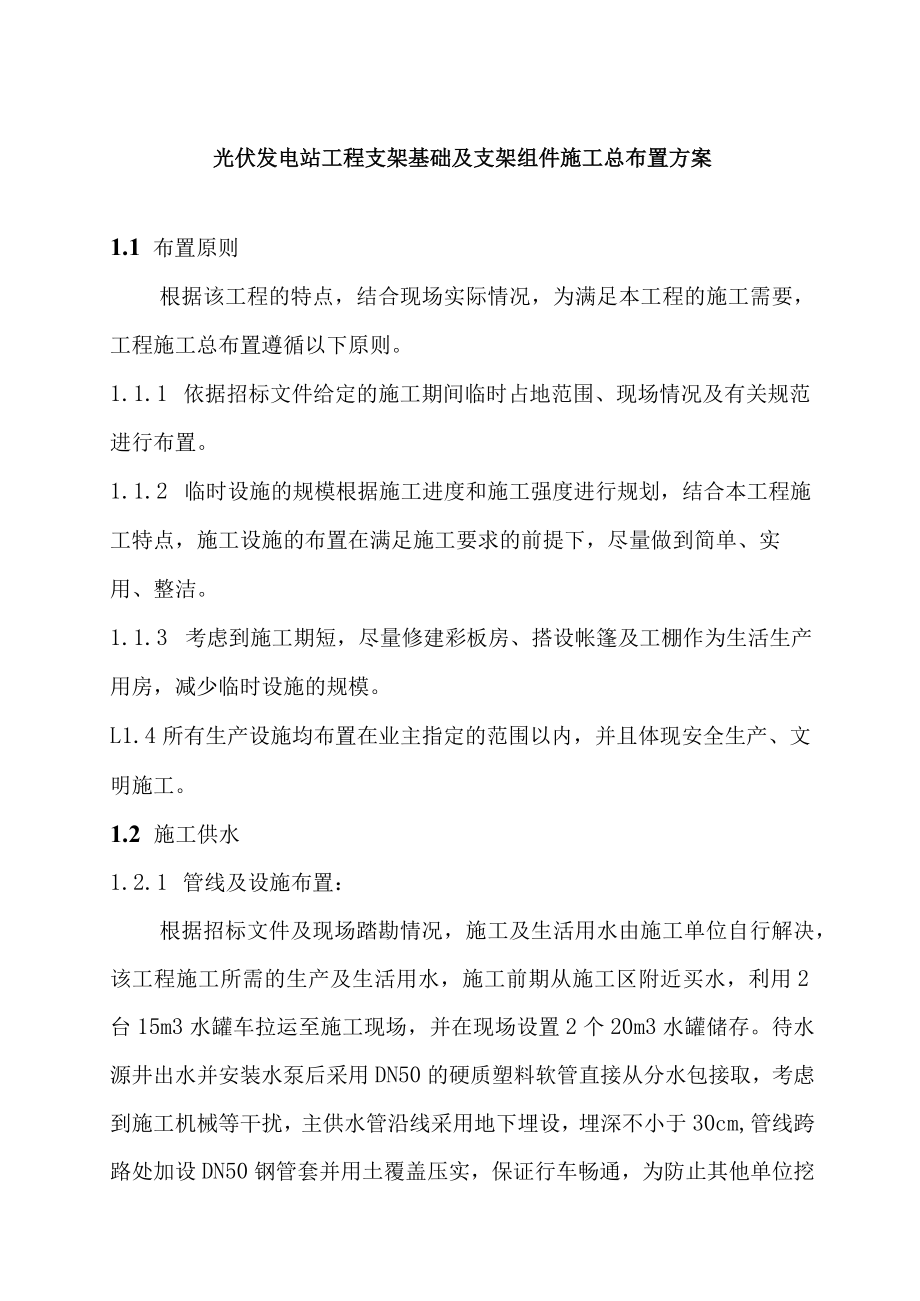

1、光伏发电站工程支架基础及支架组件施工总布置方案1.1 布置原则根据该工程的特点，结合现场实际情况，为满足本工程的施工需要，工程施工总布置遵循以下原则。1.1.1 依据招标文件给定的施工期间临时占地范围、现场情况及有关规范进行布置。1.1.2 临时设施的规模根据施工进度和施工强度进行规划，结合本工程施工特点，施工设施的布置在满足施工要求的前提下，尽量做到简单、实用、整洁。1.1.3 考虑到施工期短，尽量修建彩板房、搭设帐篷及工棚作为生活生产用房，减少临时设施的规模。L1.4所有生产设施均布置在业主指定的范围以内，并且体现安全生产、文明施工。1.2 施工供水1.2.1 管线及设施布置：根据招标文件
2、及现场踏勘情况，施工及生活用水由施工单位自行解决，该工程施工所需的生产及生活用水，施工前期从施工区附近买水，利用2台15m3水罐车拉运至施工现场，并在现场设置2个20m3水罐储存。待水源井出水并安装水泵后采用DN50的硬质塑料软管直接从分水包接取，考虑到施工机械等干扰，主供水管沿线采用地下埋设，埋深不小于30cm,管线跨路处加设DN50钢管套并用土覆盖压实，保证行车畅通，为防止其他单位挖断及便于检修，管线每20m处设明显标示牌，跨路或跨管沟处单独设标示牌。生产场地内设两个20m3水箱长期蓄水供搅拌机用水，各施工面及混凝土养护用水采用2m3移动水箱随时拉运。1.2.2 布设要求：施工供水管线和设
3、施必须严格按照业主用水管理部门的要求进行布设，对管线个别部位进行必要的防盗、防碰撞、碾压损坏防护，沿线设置标识，并满足现场安全文明施工的要求，对供水管线运行期间发生的管线断裂、渗漏等事故及时进行查明并处理。1.3 施工供电1.3.1 供电设备：该工程施工用电由施工单位自行解决，我单位拟配置1台120KW潍柴发电机供碎搅拌及钢筋加工用电，配置3台12KW柴油发电机和5台3KW便携式汽油发电机供支架基础碎浇筑用电，配置2台24KW柴油发电机供生活用电，另外配置50KW、30KW、24KW柴油发电机和3KW汽油发电机各一台作为备用。L3.2输电线路：输电线按照电器设备及所有照明的最大功率数购买相应平
4、米的电缆线，生产和生活用电线路尽量采用架空线或电缆埋设方式，严禁随地跑线，并在各个用电输出口安装与用电功率相应的空气开关，延管沟铺设时电缆必须加设在电缆卡上，不得拖地或乱设，对于电缆沟没有通至生产营地的地段，电缆从就近的井盖穿出，剩余地段采用地下埋设形式，埋设深度不小于50Cnb并在沿线设置明显的标示牌，电缆埋设至生产营地一级配电箱，再从一级配电箱引至各施工段二级配电箱。1.3.3现场照明：生产营地及各施工面采用IKW碘鸨灯进行泛光照明，生活营地屋内采用60W白炽灯进行照明。1.4临时设施布置L4.1总体布置:施工现场的平面布置图设计服从建设单位对施工现场划分和现场生产调度的统一安排，开工前根
5、据业主指定具体地段合理布置临时设施，主要临时设施有：混凝土搅拌站（包括水泥、骨料堆放场地）、预制场（主要预制盖板）、钢筋加工场、土石方施工机械停放场、生活房屋（采用彩板房和帆布棉帐篷）、临时围墙、厕所等，具体数量及布置见“施工总平面布置图”（文件十七）。L4.2生产设施布设（1）场地硬化：所有生活设施及生产堆场、加工场全部硬化处理。硬化采用IOcm厚碎石屑压实。硬化要求：表面平整，预留横坡，使雨水、生产用水能及时排到水沟，做到排水畅通，场地内无积水。(2)值班室：在施工大门以及项目部驻地门口处设值班室，为进出场人员进行传达服务。(3)试验室：在项目部驻地设一工地临时试验室，负责整个工程的试验工
6、作和相应的质量检测工作，试验室内各器具摆放整齐美观，符合相关规定及要求。拟配备本标段的试验和检测仪器设备见下表序号仪器设备名称型号及规格数量制造厂名或品牌购置年份已使用台时仪器设备状况进场时间设备残值(元)用途备注1碎坍落度筒3个西安20130新7.252002砂分标准筛2套西安201025良好7.25400砂检测3石分标准筛2套西安201025良好7.25380石检测4碎试模15X1515cm10组兰州20120良好7.251700碎强度5调温箱IOO2台兰州201177.254800烘干3001良好6砂标养箱2台兰州200940良好7.256000碎养护7天平3台兰州20130新7.259
7、00称量8磅称2台兰州20130新7.25400称量9环刀IOOcm20个兰州20130新7.25300取样10称量盒20个兰州20130新7.25140取样11浅盘6个兰州20130新7.259012口r里同4个兰州20130新7.25320水容13烧杯1000ml6个兰州20130新7.2530014小工具1套兰州20130新7.25200（4）材料库：根据工程具体情况在生产场地布置200m2临时材料堆放场（主要为钢筋、钢板、型钢、扁铁、模板、架料、管材等），场地采用水泥硬化或砂砾料铺设碾压，并搭设简易轻钢结构防雨棚，四周设L5高网围栏。L4.3办公及生活设施布置本工程设置项目经理部作为主
8、要办公地点，项目经理部布设在施工生产场区以外，同时为了活跃职工的文化生活，配备一些文娱活动设施，设职工文化室和宣传栏。为了便于上下班及整体管理，劳务作业人员生活设施布置在生产场区以内，但和生产设备、工程材料、钢筋加工场、预制场等分开布置。L4.4临时用地临时用地计划表用途面积（l2）位置需用时间碎拌合系统120020XX年XX月XX日一XX月XX日砂石料堆放600模板制作加300钢筋加工厂150机械维修厂300机械停放场500生活营地600合计36501.5施工道路场外施工道路：需整体修筑砂砾石便道，可满足施工设备及材料进场。场内施工道路：按照施工设计图纸，开工后场内各子阵间需修筑砂砾石道路，该新修筑的道路可供场内施工机械及材料通行。1.6总平面布置管理严格按照总平面布置图进行现场布置，要求责任到人，检查到位，发现问题及时整改。如确因现场原因对施工总平面布置进行更改的，经现场主管领导批准后方可实施。现场的临建设施及材料机具的布置与堆放要严格按照施工平面图所示的位置进行布设，材料、工具要码放整齐，砂石料和其他散料进行围档存放。现场机械、设备的布置要确保与总平面图一致，严禁随意移走或挪作他用。
