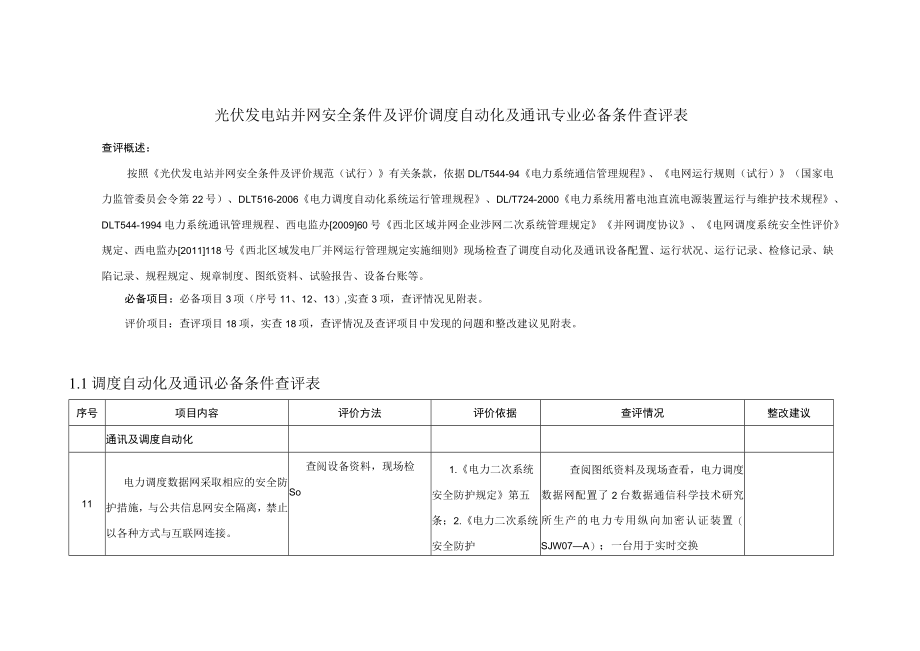

1、光伏发电站并网安全条件及评价调度自动化及通讯专业必备条件查评表查评概述：按照光伏发电站并网安全条件及评价规范（试行）有关条款，依据DL/T544-94电力系统通信管理规程、电网运行规则（试行）（国家电力监管委员会令第22号）、DLT516-2006电力调度自动化系统运行管理规程、DL/T724-2000电力系统用蓄电池直流电源装置运行与维护技术规程、DLT544-1994电力系统通讯管理规程、西电监办200960号西北区域并网企业涉网二次系统管理规定并网调度协议、电网调度系统安全性评价规定、西电监办2011118号西北区域发电厂并网运行管理规定实施细则现场检查了调度自动化及通讯设备配置、运行状
2、况、运行记录、检修记录、缺陷记录、规程规定、规章制度、图纸资料、试验报告、设备台账等。必备项目：必备项目3项（序号11、12、13）,实查3项，查评情况见附表。评价项目：查评项目18项，实查18项，查评情况及查评项目中发现的问题和整改建议见附表。1.1调度自动化及通讯必备条件查评表序号项目内容评价方法评价依据查评情况整改建议通讯及调度自动化11电力调度数据网采取相应的安全防护措施，与公共信息网安全隔离，禁止以各种方式与互联网连接。查阅设备资料，现场检So1.电力二次系统安全防护规定第五条；2.电力二次系统安全防护查阅图纸资料及现场查看，电力调度数据网配置了2台数据通信科学技术研究所生产的电力专

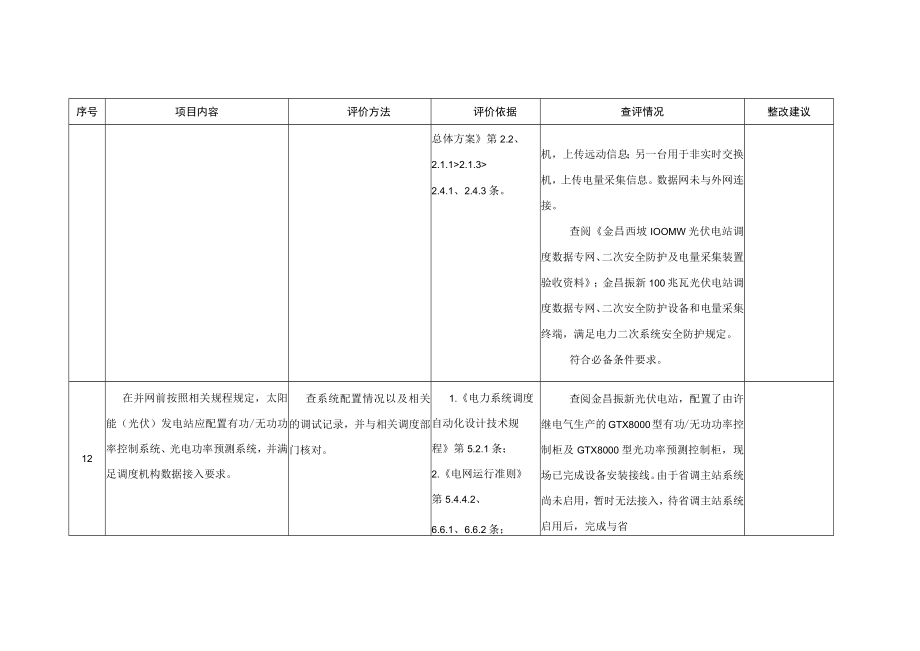

3、用纵向加密认证装置（SJW07A）；一台用于实时交换序号项目内容评价方法评价依据查评情况整改建议总体方案第2.2、2.1.12.1.32.4.1、2.4.3条。机，上传远动信息；另一台用于非实时交换机，上传电量采集信息。数据网未与外网连接。查阅金昌西坡IOOMW光伏电站调度数据专网、二次安全防护及电量采集装置验收资料；金昌振新100兆瓦光伏电站调度数据专网、二次安全防护设备和电量采集终端，满足电力二次系统安全防护规定。符合必备条件要求。12在并网前按照相关规程规定，太阳能（光伏）发电站应配置有功/无功功率控制系统、光电功率预测系统，并满足调度机构数据接入要求。查系统配置情况以及相关的调试记录，

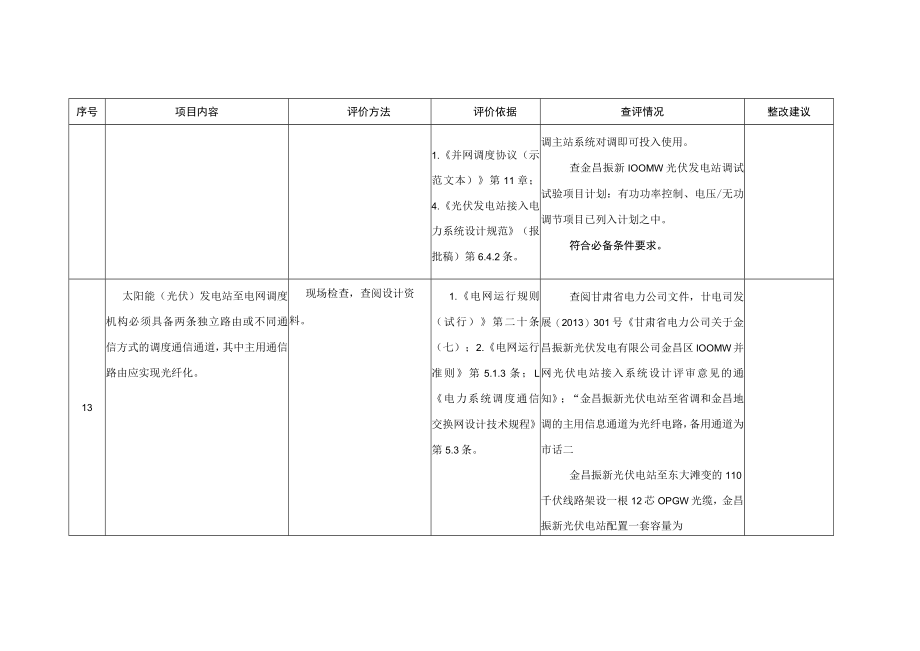

4、并与相关调度部门核对。1.电力系统调度自动化设计技术规程第5.2.1条；2.电网运行准则第5.4.4.2、6.6.1、6.6.2条；查阅金昌振新光伏电站，配置了由许继电气生产的GTX8000型有功/无功功率控制柜及GTX8000型光功率预测控制柜，现场已完成设备安装接线。由于省调主站系统尚未启用，暂时无法接入，待省调主站系统启用后，完成与省序号项目内容评价方法评价依据查评情况整改建议1.并网调度协议（示范文本）第11章；4.光伏发电站接入电力系统设计规范（报批稿）第6.4.2条。调主站系统对调即可投入使用。查金昌振新IOOMW光伏发电站调试试验项目计划：有功功率控制、电压/无功调节项目已列入计
5、划之中。符合必备条件要求。13太阳能（光伏）发电站至电网调度机构必须具备两条独立路由或不同通信方式的调度通信通道，其中主用通信路由应实现光纤化。现场检查，查阅设计资料。1.电网运行规则（试行）第二十条（七）；2.电网运行准则第5.1.3条；L电力系统调度通信交换网设计技术规程第5.3条。查阅甘肃省电力公司文件，廿电司发展（2013）301号甘肃省电力公司关于金昌振新光伏发电有限公司金昌区IOOMW并网光伏电站接入系统设计评审意见的通知；“金昌振新光伏电站至省调和金昌地调的主用信息通道为光纤电路，备用通道为市话二金昌振新光伏电站至东大滩变的110千伏线路架设一根12芯OPGW光缆，金昌振新光伏电
6、站配置一套容量为序号项目内容评价方法评价依据查评情况整改建议155M的SDII光传输设备,通过东大滩变接入金昌地区光通信电路。现由于甘肃省调度控制中心四线通道已满，暂时无法接入，目前只通过调度数据网接入，后续增加一套调度数据网设备，可实现双通道信息上传。符合必备条件要求。1.2通讯及调度自动化专业查评项目查评表序号项目内容评价方法评价依据查评情况整改建议3调度自动化专业及通讯1.1调度自动化1.1.1自动化设备及与其通信的其他设备的运行应稳定可靠，自动化各项指标达到规定要求。现场检查，查阅运行资料。1.电网运行准则第5.1.4条；2.电力系统调度自现场经查调度自动化设备及其他通信设备，设备有：
7、调度数据屏（电能数据综合采集装置、路由器、实时按电力系统通信管理规程建立自动化序号项目内容评价方法评价依据查评情况整改建议动化设计技术规程第5.2、5.3条；1 .并网调度协议（示范文本）第2 1.2、12.2条；4.远动终端设备第3条。交换机、非实时交换机、电力专用纵向加密装置）；远动屏（GPS系统、调制解调器、串口服务器）等，设备运行稳定、正常。问题：查阅运行资料，未见相应设备的运行规程，未见自动化设备及与其它通信设备的巡回检查记录。设备及与其它通信设备的运行规程及设备巡回检查制度、记录。1.1.2电站自动化子站设备应完成与相关电网调度自动化系统（EMS、TMR、WAMS）及相关各系统的联
8、调试验和信息采集（含逆变器信息量）核对工作，并满足调度自动化数据接入要求。查阅设计资料、设备说明书、接入系统审查资料，现场检查。1.电网运行准则第5.1.2条；2.电力调度自动化系统运行管理规程第5.4条。查阅甘肃电力调度中心与振新光伏电站联调记录，金昌振新光伏电站按甘肃电力调度中心要求接入省调自动化系统遥信点55个；遥测点64个，满足调度自动化数据接入要求。（光伏逆变器信息量向光伏电站计算机监控系统进行传送，甘肃电力调度中心不要求逆变器信息量）符合查评条件要求。序号项目内容评价方法评价依据查评情况整改建议1.1.3计量关口应装设电量计量表计、自动采集装置，应按调度要求传送数据。现场检查关口表
9、及采集传送装置状况。1.电网运行规则（试行）第20条第8款；2.电能计量系统设计技术规程第4.0.1、4.0.6条；L并网调度协议（示范文本）第11.2条。查阅甘肃电力公司关于金昌振新光伏发电有限公司金川区100兆瓦并网接入系统设计评审意见的通知要求“金昌振新光伏电站关口计量点设置于东大滩变至金昌振新光伏电站110千伏线路东大滩变侧，按主/副双向双表配置，考核点设置在金昌振新光伏电站侧现场查证金昌振新光伏电站侧电能计量柜装有主/副双向双表。并按要求向调度传送数据。符合查评条件要求。1.1.4电度表及采集器精度配置满足计量要求并进行综合误差校验。现场检查，查阅运行资料。电能计量系统设计技术规程第
10、7.1.2、7.L14条。查阅甘肃电力公司关于金昌振新光伏发电有限公司金川区100兆瓦并网接入系统设计评审意见的通知要求金昌振新光伏电站“计量表计、序号项目内容评价方法评价依据查评情况整改建议CT绕组、有功电能表、无功电能表分别采用0.2S级、0.2S级、0.2S级、2.O级精度，PT采用0.2级精度。”现场查证计量表计及查阅甘肃省电力公司电能计量检定证书有无功电能计量表为：红相生产的MK6E精度为有功0.2S级，无功为2.0级的多功电能表。查阅甘肃明瑞电力工程有限责任公司IlOkV电压互感器、IlOkV电流互感器交接试验报告,线路电压、电流互感器表计二次端子输出准确级为0.2级、0.2S级。
11、符合查评条件要求。1.1.5调度自动化设备技术、管理资料（设备台帐、试验报告、测试现场检查，查阅管理文件、运行资料。电力调度自动化系统运行管理规查阅2013年兰州欣惠泽电子科技有限公司出具的金昌振新光伏电站序号项目内容评价方法评价依据查评情况整改建议设备检定记录、测试数据等）应完整、齐全，且资料管理规范。程第5.4条。调度数据专网、二次安全防护和电量采集终端安装调试验收报告交接试验报告，调度数据专网、二次安全防护和电量采集装置安装调试合格。查阅调度自动化设备技术、管理资料，完整齐全。满足相关规范要求。符合查评条件要求。1.1.6远动、通信专业人员不能随意断、停自动化子站系统设备使用的数据传输信
12、道，因工作需要断开通道，改变远动信息序位、参数值时须事先征得有关调度部门的同意。现场检查，并与上级调度自动化部门核实。电力调度自动化系统运行管理规程第5.2.7、5.4、8.4条。现场检查，查阅运行日志，询问上级自动化部门（金昌地调杨主任）核实，金昌振新光伏电站运行人员严格遵守有关运行制度，无随意断、停自动化子站系统设备使用的数据传输信道的现象。符合查评条件要求。1.1.7自动化设备应配备两路独立电源，应配置不间断电源（UPS）,查阅设计图纸和UPS说明书，现场检查设备状况。电力系统调度自动化设计技术规查阅设计图纸及UPS说明书，现场查看振新光伏电站自动化设备配备序号项目内容评价方法评价依据查
13、评情况整改建议容量使用时间不小于lh。程第5.2.10、7.0.3、7.0.4条。两路独立电源，一路由35kV母线II段供电；另一路由本地区双湾下四分供电所下马线IOkV线路供电。振新光伏电站配置了厦门普罗泰克生产的UPS,容量为8kVA,UPS供电为交直流两路，其中直流供电为150Ah的蓄电池，正常工作时电站所有直流电流为7A1,当交流失电时，UPS供电大于1小时。符合查评条件要求。1.1.8自动化屏柜、设备及二次线缆的屏蔽层应可靠接地，接地电阻应满足自动化设备要求；远动通信通道与通信设备的接口处应设置通道防雷保护器。现场检查。1.电力系统调度自动化设计技术规程第5.2.8条；2.电气装置安
14、装工程盘、柜及二次回路接线施工及验现场检查继电保护室调度自动化及通讯设备盘屏内，屏柜、设备及二次线缆的屏蔽层均进行了接地。查阅甘肃明瑞电力工程有限责任公司交接试验报告，二次设备室接地电阻值实测为0.12Q,小于设计值序号项目内容评价方法评价依据查评情况整改建议收规范第2.0.6条。0.5,查阅资料及现场查看远动通信通道与通信设备的接口处设置了型号为YG20-A的防雷保护器。符合查评条件要求。1.1.9自动化屏柜、设备及线缆应悬挂规范清晰的标志牌，布线应符合规程要求。现场检查。电气装置安装工程盘、柜及二次回路接线施工及验收规范第L0.4、4.0.4条。现场检查自动化屏柜、设备及线缆，自动化屏柜屏前、屏后标志牌清晰，屏内布线整齐、规范，电缆悬挂标示牌清晰，符合规程要求。符合查评条件要求。1.1.10应制定自动化子站设备安全应急预案和故障处理措施，并报主管安全部门备案；应定期进行应急预案演练。应建立健全自动化子站设备运行、检修规程与消缺等各项管理制度;应有设备运行、查阅资料和备份的介质等。1.电力二次系统安全防护规定第十、十二条；2
