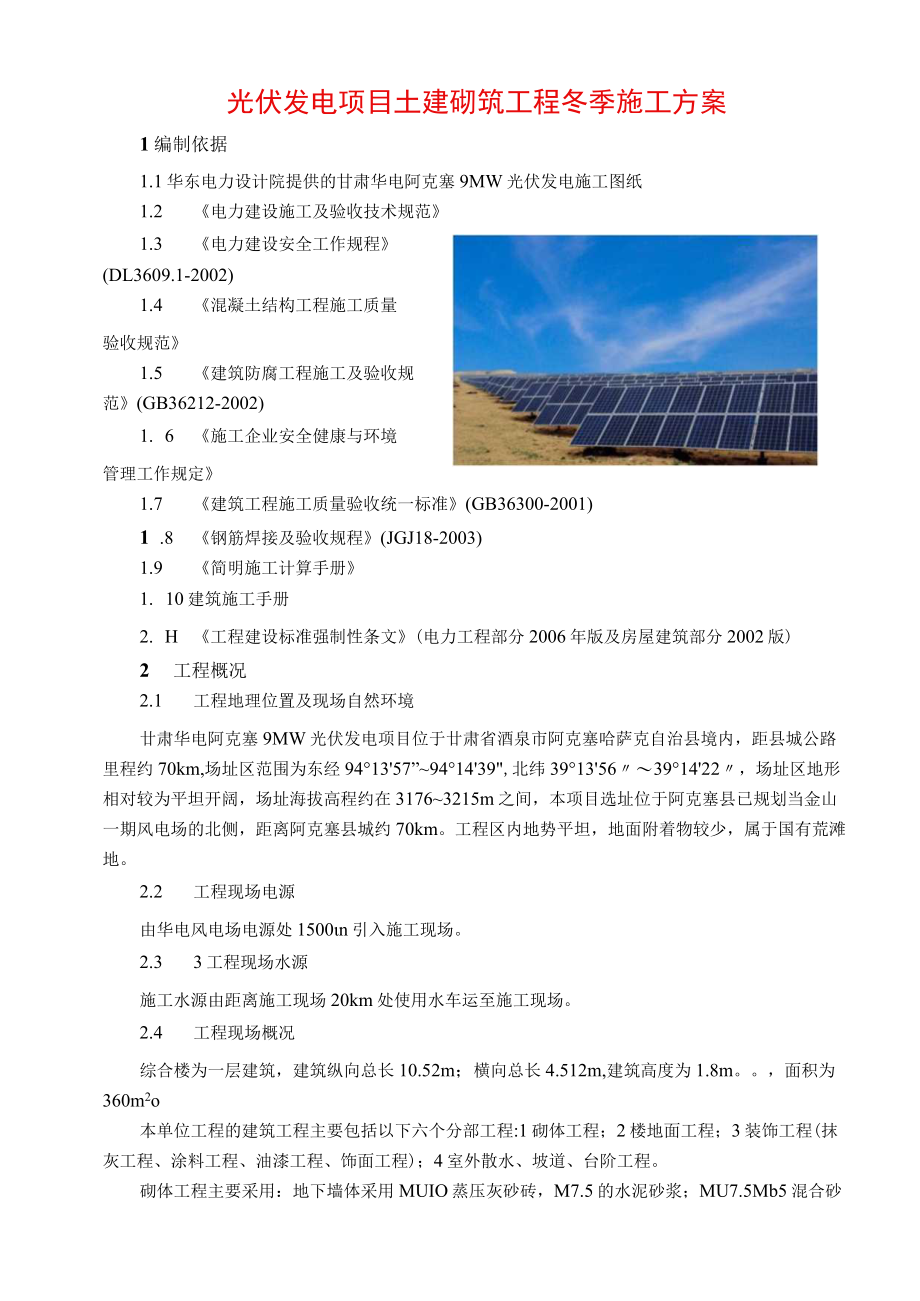

1、光伏发电项目土建砌筑工程冬季施工方案1编制依据1.1华东电力设计院提供的甘肃华电阿克塞9MW光伏发电施工图纸1.2电力建设施工及验收技术规范1.3 电力建设安全工作规程(DL3609.1-2002)1.4 混凝土结构工程施工质量验收规范1.5 建筑防腐工程施工及验收规范(GB36212-2002)1. 6施工企业安全健康与环境管理工作规定1.7建筑工程施工质量验收统一标准(GB36300-2001)1 .8钢筋焊接及验收规程(JGJ18-2003)1.9简明施工计算手册1. 10建筑施工手册2. H工程建设标准强制性条文(电力工程部分2006年版及房屋建筑部分2002版)2 工程概况2.1 工
2、程地理位置及现场自然环境廿肃华电阿克塞9MW光伏发电项目位于廿肃省酒泉市阿克塞哈萨克自治县境内，距县城公路里程约70km,场址区范围为东经941357”941439,北纬391356391422，场址区地形相对较为平坦开阔，场址海拔高程约在31763215m之间，本项目选址位于阿克塞县已规划当金山一期风电场的北侧，距离阿克塞县城约70km。工程区内地势平坦，地面附着物较少，属于国有荒滩地。2.2 工程现场电源由华电风电场电源处1500n引入施工现场。2.3 3工程现场水源施工水源由距离施工现场20km处使用水车运至施工现场。2.4 工程现场概况综合楼为一层建筑，建筑纵向总长10.52m；横向总

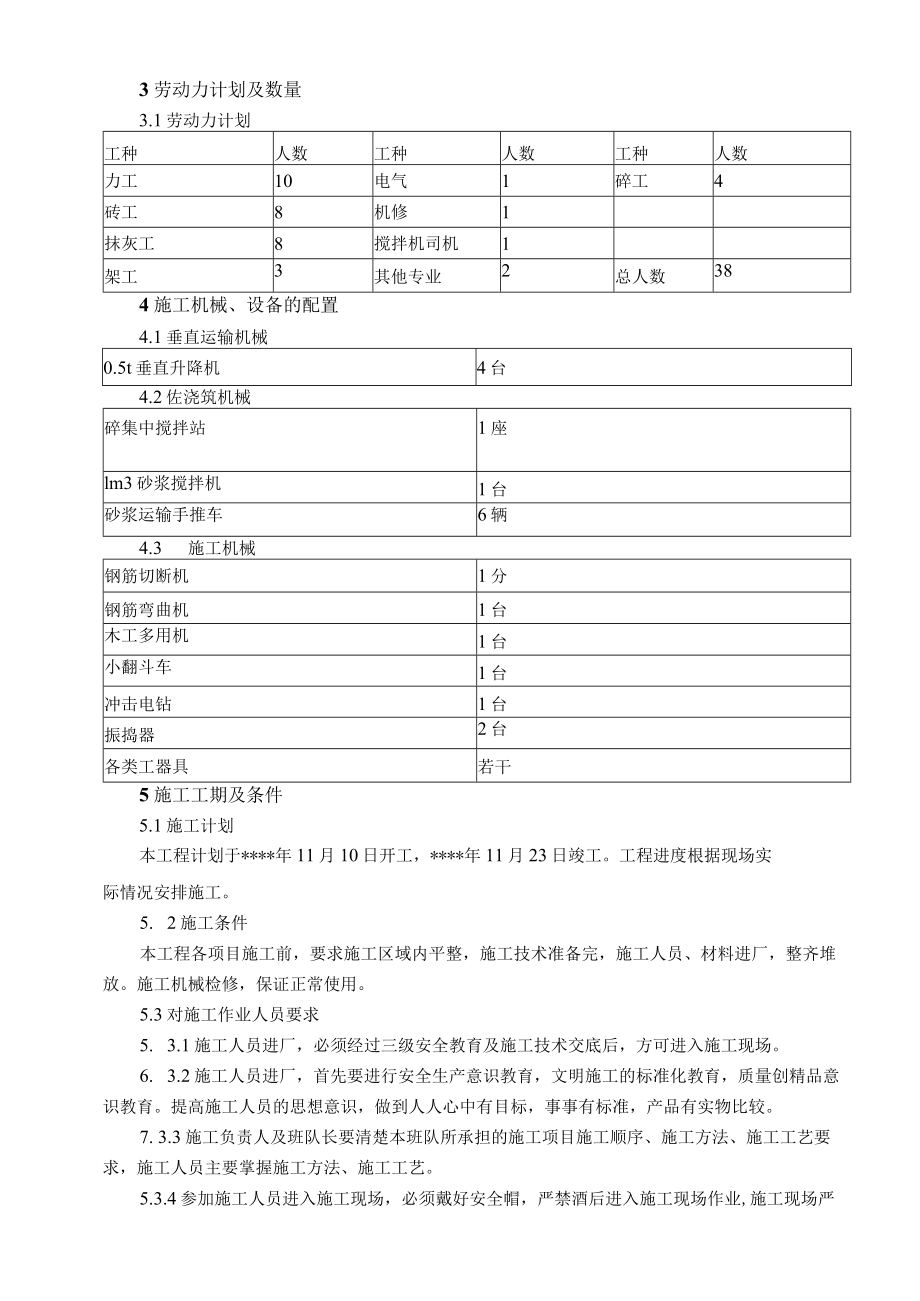

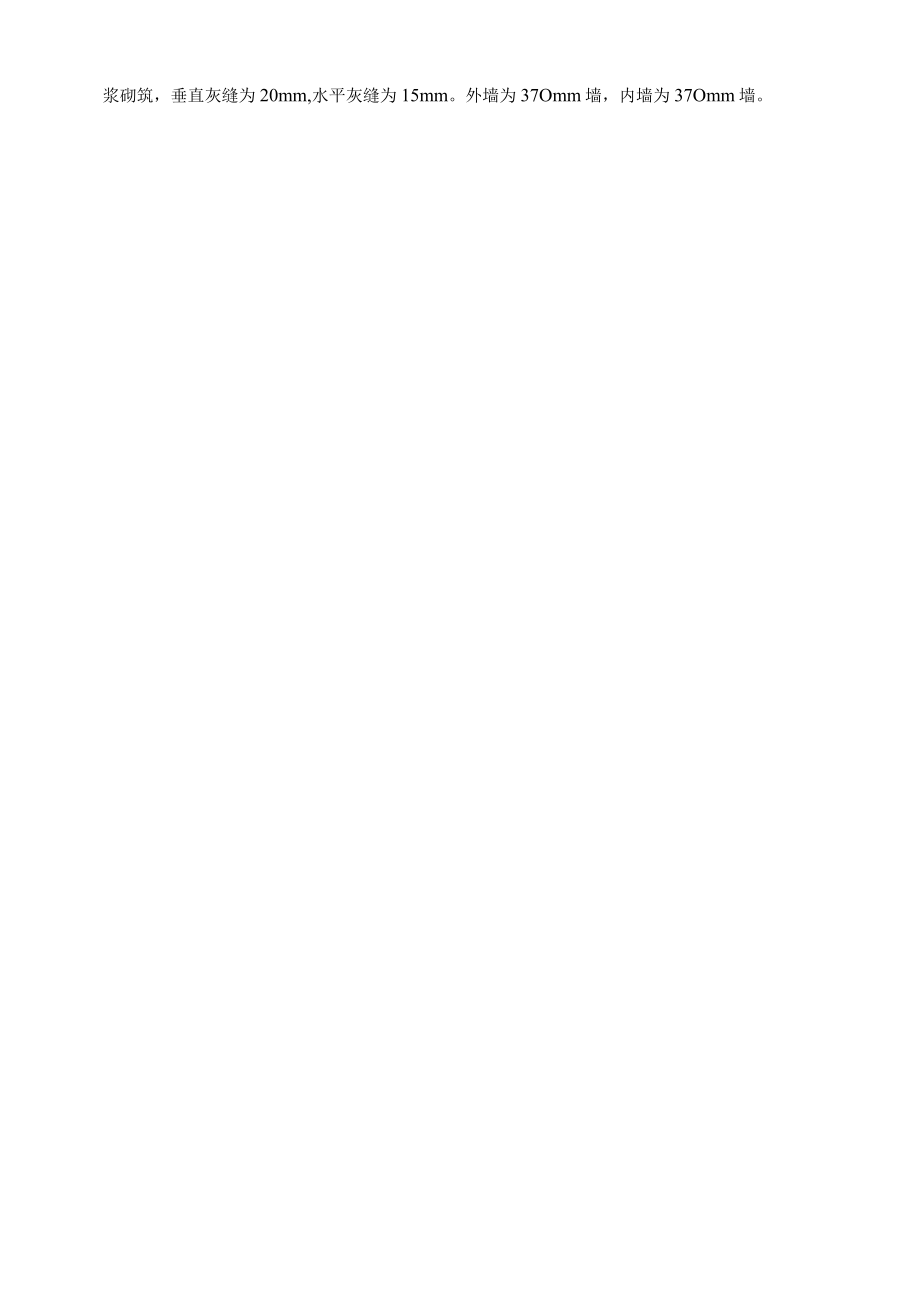

3、长4.512m,建筑高度为1.8m。，面积为360m2o本单位工程的建筑工程主要包括以下六个分部工程:1砌体工程；2楼地面工程；3装饰工程(抹灰工程、涂料工程、油漆工程、饰面工程)；4室外散水、坡道、台阶工程。砌体工程主要采用：地下墙体采用MUIO蒸压灰砂砖，M7.5的水泥砂浆；MU7.5Mb5混合砂浆砌筑，垂直灰缝为20mm,水平灰缝为15mm。外墙为37Omm墙，内墙为37Omm墙。3劳动力计划及数量3.1劳动力计划工种人数工种人数工种人数力工10电气1碎工4砖工8机修1抹灰工8搅拌机司机1架工3其他专业2总人数384施工机械、设备的配置4.1垂直运输机械0.5t垂直升降机4台4.2佐浇筑
4、机械碎集中搅拌站1座lm3砂浆搅拌机1台砂浆运输手推车6辆4.3施工机械钢筋切断机1分钢筋弯曲机1台木工多用机1台小翻斗车1台冲击电钻1台振捣器2台各类工器具若干5施工工期及条件5.1施工计划本工程计划于*年11月10日开工，*年11月23日竣工。工程进度根据现场实际情况安排施工。5. 2施工条件本工程各项目施工前，要求施工区域内平整，施工技术准备完，施工人员、材料进厂，整齐堆放。施工机械检修，保证正常使用。5.3对施工作业人员要求5. 3.1施工人员进厂，必须经过三级安全教育及施工技术交底后，方可进入施工现场。6. 3.2施工人员进厂，首先要进行安全生产意识教育，文明施工的标准化教育，质量创
5、精品意识教育。提高施工人员的思想意识，做到人人心中有目标，事事有标准，产品有实物比较。7. 3.3施工负责人及班队长要清楚本班队所承担的施工项目施工顺序、施工方法、施工工艺要求，施工人员主要掌握施工方法、施工工艺。5.3.4参加施工人员进入施工现场，必须戴好安全帽，严禁酒后进入施工现场作业,施工现场严禁吸烟。5.3.5施工人员不得到与自己施工无关的现场，不得乱动机械、设备。5.3.6材料按计划及时进入现场，整齐堆放。5.4对施工作业机械、工具、仪器的要求5 .4.1施工机械、工具、仪器进厂必须完好。6 .4.2必须正确使用施工机械、工具、仪器。5.4.3施工期间应按规定对机械、工具、仪器进行定
6、期保养与维护。5.4.4各种机械必须由专人负责，其他人员不得驾驶或使用。6施工方法及措施6.1施工顺序填充墙砌筑f室内抹灰f室外抹灰f室内地面f室外踏步。6.2施工方法及措施6.2.1墙体的砌筑：砖墙砌筑的工艺顺序准备工作f拌制砂浆f确定组砌方式f排砖搭底f砌筑墙身f砌筑窗台和拱璇、过梁一过梁钢筋绑扎、碎浇筑一梁底和扳底砖的砌筑。6. 2.1.1本工程地下墙体采用MUlO蒸压灰砂砖，M7.5的水泥砂浆；其他墙体非承重混凝土空心小砌块，MU7.5Mb5混合砂浆砌筑，抗震烈度7度，使用年限36年。7. 2.1.2空心墙在砌筑前，应在砌筑位置上留出边线，以后按边线逐皮砌筑，砖孔朝水平方向。8. 2.
7、1.3空心砖宜采用刮浆法，竖缝应先刮浆后砌筑，灰缝应横平竖直，垂直灰缝为20mm,水平灰缝为15mm。灰缝砂浆应饱满，水平灰缝的砂浆饱满度不得低于80%,竖缝不得出现透明缝。9. 2.2墙面抹灰及装饰施工：本工程内墙抹灰为水泥砂浆压光，外墙为水泥压光；建筑工程的施工材料，做法，应注意参照相关的图纸会审，工程联系单，材料确认单及锦州全一白石风电工程统一之规定进行。10. 2.2.1一般抹灰施工要点：（1）中级抹灰：阳角方正、设置标筋、分层赶平、修整表面压光。（2）抹灰层厚度：中级抹灰内墙不大于20mm,外墙不大于20m,抹水泥砂浆每遍厚5-7mm,混合砂浆每遍厚7-9mmo（3）墙面抹灰（中级）
8、，在抹灰前，要充分浇水湿润墙面。（4）抹灰前，要先找好规矩，即四角规方、横线找平、立线吊直，弹出标准线。先用托板检查墙面平整度和垂直度，确定抹灰厚度。（5）在墙上角各做一个标准灰饼，然后用托板或线坠垂直，墙面下角做两个灰饼，厚度以垂直为准，然后用钉子钉在灰饼处的墙缝里挂上小线，挂好通线，根据小线位置，每隔1.2T.5m做若干灰饼，待灰饼稍干后，可进行每层抹灰。在底层抹灰销干后进行面层抹灰。（6）基层为砖墙时，抹灰前应先刮素水泥浆一道，梁下与墙面框架柱两侧，应先钉30Omm宽钢丝网，以防梁下柱边裂缝。（7）抹水泥砂浆面层时，须将底子灰表面扫毛，面层应注意接槎，表面压光不少于两边。7施工质量保证措
9、施及质量要求11. 1质量保证措施：11.1.1 化材料的质量管理：7.1.1.1确定合格的分承包方（即材料生产厂家或材料经销商）在材料采购前，要认真考察工程，所需材料的生产厂家及经销商的产品质量和信誉情况，如经考察其产品质量好，而经销商的信誉又好，被确定为合格分承包方，工程所需材料必需从合格分承包方处购买。7.1.1. 2购进材料，必须有符合要求的产品出厂合格证，符合要求的产品出厂合格证标准是： 必须标有产品的名称、规格、型号及标准代号。 注明生产厂有的厂名，并有厂印或质检部门的印章。注明生产日期和出厂日期。 特殊产品还必须注有使用说明书。对有化学机械性能要求的产品还必须注明产品具有的化学成
10、份的机械性能数据。7. 1.1.3材料入库存的质量：材料员将材料购进后，交保管员检验入库，保管员要从下述方面检查材料质量：检查该批材料是否有产品合格证。检查材料的数量、规格、型号是否与购货单和合格证相符。宏观检查购进材料有无破损和质量缺陷，如经宏观检查不合格材料，不得入库和投入工程使用，经宏观检查合格材料，如需进行复试的材料，还要由保管员通知技术负责人进行材料复试，复试合格后，方可投入使用。7.1.2班组自检互检：在施工过程中，班组要不断进行自检、互检，发现质量问题及时纠正。交接检：在每个分项工程完工后，在班组自检合格（优良）基础上，请专职质量检查员和监理工程师进行工序交接检查，检查合格后，方
11、可进行下道工序施工，并做好工序交接记录，写明上道工序质量，上道工序施工应注意事项和应负的责任，相关各方签字，工序交接一式三份，上下工序施工班组各执一份，一份存档。在交接检中，如上道工序不合格，专职质检员和监理工程师有权制止下道工序施工，并责令上道工序整改，待复检合格合，方可进行下道工序施工。7.2质量要求：7.2.1蒸压灰砂砖的施工的质量要求7.2.1.1蒸压灰砂砖的标准规格是240mnX115mmX53mb砌筑砂浆层标准厚度为IOmmo7.2.1.2砖的品种、强度等级必须符合设计要求。7.2.1.3砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任
12、一组试块的强度最低值不小于设计强度的75%o7.2.2墙体砌筑的施工的质量要求7.2.2.1砖的品种、强度等级必须符合设计要求。7.2.2.2砂浆品种及强度应符合设计要求。同品种、同强度等级砂浆各组试块抗压强度平均值不小于设计强度值，任一组试块的强度最低值不小于设计强度的75%o7.2.2.3砌体砂浆必须密实饱满，实心砖砌体水平灰缝的砂浆饱满度不小于80%o7.2.2.4外墙转角处严禁留直槎，其它临时间断处留槎做法必须符合规定。7.2.2.5砌体上下错缝，砖柱、垛元包心砌法：窗间墙及清水墙面无通缝；混水墙每间（处）无4皮砖的通缝（通缝指上下二皮砖搭接长度小于25mm）。7.2.2.6砖砌体接槎
13、处灰浆应密实，缝、砖平直，每处接槎部位水平灰缝厚度小于5mm或透亮的缺陷不超过5个。7.2.2.7预埋拉筋的数量、长度均符合设计要求和施工规范的规定，留置间距偏差不超过一皮砖。7.2.2.8构造柱留置正确，大马牙槎先退后进、上下顺直；残留砂浆清理干净。7.2.2.9允许偏差项目，见下表：序号顶目允许偏差（mm）检查方法1轴线位置偏移10用经纬仪或拉线和尺量检查2基础和墙砌体顶面标高15用水准仪和尺量检查每层5用2m托线板检查3垂直度WlOm1010m20混水墙、柱5清水墙7混水墙106水泥、灰缝厚度（10皮砖累计数）8与皮数杆比较尺量检查7清水墙游丁走缝20门窗洞口宽度5（后塞口）门口高度+1
14、5(-5)8预留构造柱(宽度、深度)10尺量检查9外墙上、下窗口偏移20用经纬仪或吊线检查，以底层窗口为准7.2.3质量要求7.2.3.1一般规定(1)本章适用于内外墙面抹灰施工。(2)抹灰层与基层之间及各抹灰层之间必须粘结牢固，无脱层、空鼓。(3)不同材料基体交接处表面的抹灰应采取防止开裂的加强措施。(4)室内墙面、柱面和门洞口的阳角做法应符合设计要求。设计无要求时，应采用1:2水泥砂浆做暗护角，其高度不应低于2m,每侧宽度不应小于36mm。(5)水泥砂浆抹灰层应在抹灰24h后进行养护。抹灰层在凝结前，应防止快干、水冲、撞击和震动。7.2.3.2主要材料质量要求(1)抹灰用的水泥宜为硅酸盐水泥、普通硅酸盐水泥，其强度等级不应小于32.5。(2)不同品种不同标号的水泥不得混合使用。(3)水泥应有产品合格证书。(4)抹灰用砂子宜选用中砂，砂子使用前应过筛，不得含有杂物。(5)抹灰用石灰膏的熟化期不应少于15d。罩面用磨细石灰粉的熟化期不应少于3d。7. 2.3.3施工要点(1)基层处理应符合下列规定：a砖砌体，应清除表面杂物、尘土,抹灰前应洒水湿润。b混凝土，表面应凿毛或在表面洒水润湿后涂刷1:1水泥砂浆(加适量胶粘剂)。(2)抹灰层的平均总厚度应符合设计要求。8土建工程冬季施工方案8. 1工程测量8. 1.1测量依据8
