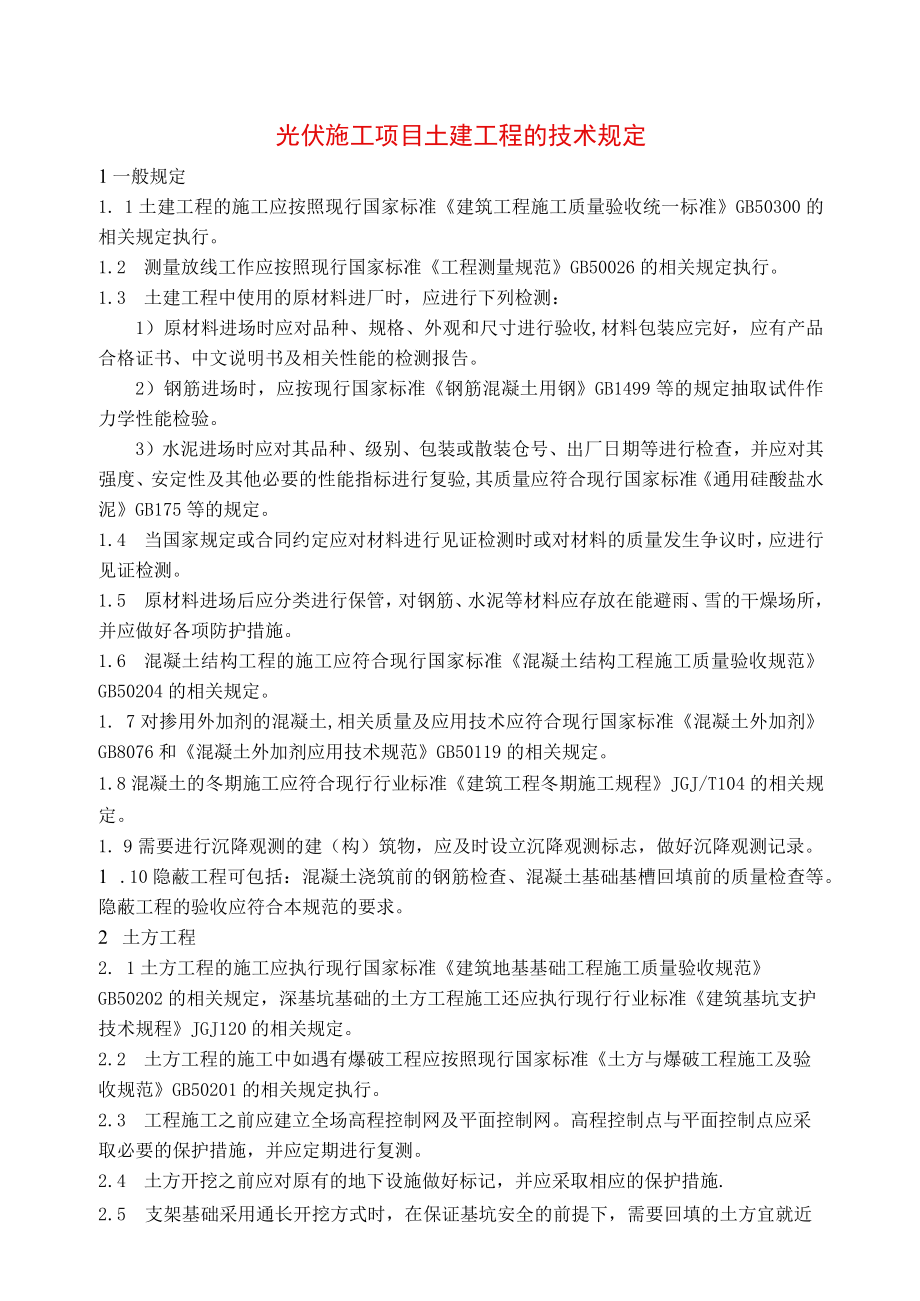

1、光伏施工项目土建工程的技术规定1一般规定1. 1土建工程的施工应按照现行国家标准建筑工程施工质量验收统一标准GB50300的相关规定执行。1.2 测量放线工作应按照现行国家标准工程测量规范GB50026的相关规定执行。1.3 土建工程中使用的原材料进厂时，应进行下列检测：1）原材料进场时应对品种、规格、外观和尺寸进行验收,材料包装应完好，应有产品合格证书、中文说明书及相关性能的检测报告。2）钢筋进场时，应按现行国家标准钢筋混凝土用钢GB1499等的规定抽取试件作力学性能检验。3）水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验,其
2、质量应符合现行国家标准通用硅酸盐水泥GB175等的规定。1.4 当国家规定或合同约定应对材料进行见证检测时或对材料的质量发生争议时，应进行见证检测。1.5 原材料进场后应分类进行保管，对钢筋、水泥等材料应存放在能避雨、雪的干燥场所，并应做好各项防护措施。1.6 混凝土结构工程的施工应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定。1. 7对掺用外加剂的混凝土,相关质量及应用技术应符合现行国家标准混凝土外加剂GB8076和混凝土外加剂应用技术规范GB50119的相关规定。1.8混凝土的冬期施工应符合现行行业标准建筑工程冬期施工规程JGJ/T104的相关规定。1. 9需要进
3、行沉降观测的建（构）筑物，应及时设立沉降观测标志，做好沉降观测记录。1 .10隐蔽工程可包括：混凝土浇筑前的钢筋检查、混凝土基础基槽回填前的质量检查等。隐蔽工程的验收应符合本规范的要求。2 土方工程2. 1土方工程的施工应执行现行国家标准建筑地基基础工程施工质量验收规范GB50202的相关规定，深基坑基础的土方工程施工还应执行现行行业标准建筑基坑支护技术规程JGJ120的相关规定。2.2 土方工程的施工中如遇有爆破工程应按照现行国家标准土方与爆破工程施工及验收规范GB50201的相关规定执行。2.3 工程施工之前应建立全场高程控制网及平面控制网。高程控制点与平面控制点应采取必要的保护措施，并应

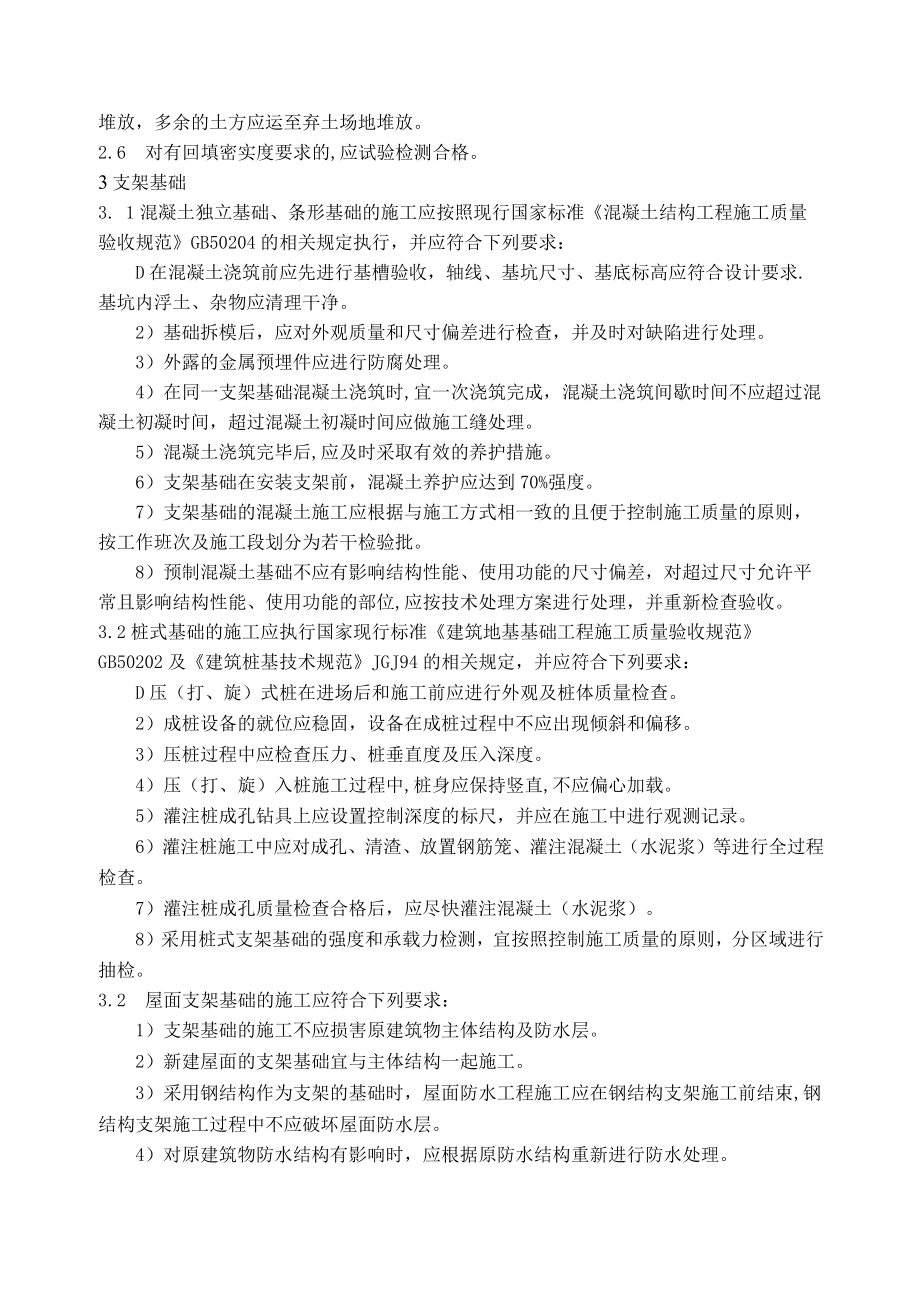

4、定期进行复测。2.4 土方开挖之前应对原有的地下设施做好标记，并应采取相应的保护措施.2.5 支架基础采用通长开挖方式时，在保证基坑安全的前提下，需要回填的土方宜就近堆放，多余的土方应运至弃土场地堆放。2.6 对有回填密实度要求的,应试验检测合格。3支架基础3. 1混凝土独立基础、条形基础的施工应按照现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定执行，并应符合下列要求：D在混凝土浇筑前应先进行基槽验收，轴线、基坑尺寸、基底标高应符合设计要求.基坑内浮土、杂物应清理干净。2）基础拆模后，应对外观质量和尺寸偏差进行检查，并及时对缺陷进行处理。3）外露的金属预埋件应进行防腐处理。
5、4）在同一支架基础混凝土浇筑时,宜一次浇筑完成，混凝土浇筑间歇时间不应超过混凝土初凝时间，超过混凝土初凝时间应做施工缝处理。5）混凝土浇筑完毕后,应及时采取有效的养护措施。6）支架基础在安装支架前，混凝土养护应达到70%强度。7）支架基础的混凝土施工应根据与施工方式相一致的且便于控制施工质量的原则，按工作班次及施工段划分为若干检验批。8）预制混凝土基础不应有影响结构性能、使用功能的尺寸偏差，对超过尺寸允许平常且影响结构性能、使用功能的部位,应按技术处理方案进行处理，并重新检查验收。3.2桩式基础的施工应执行国家现行标准建筑地基基础工程施工质量验收规范GB50202及建筑桩基技术规范JGJ94的
6、相关规定，并应符合下列要求：D压（打、旋）式桩在进场后和施工前应进行外观及桩体质量检查。2）成桩设备的就位应稳固，设备在成桩过程中不应出现倾斜和偏移。3）压桩过程中应检查压力、桩垂直度及压入深度。4）压（打、旋）入桩施工过程中,桩身应保持竖直,不应偏心加载。5）灌注桩成孔钻具上应设置控制深度的标尺，并应在施工中进行观测记录。6）灌注桩施工中应对成孔、清渣、放置钢筋笼、灌注混凝土（水泥浆）等进行全过程检查。7）灌注桩成孔质量检查合格后，应尽快灌注混凝土（水泥浆）。8）采用桩式支架基础的强度和承载力检测，宜按照控制施工质量的原则，分区域进行抽检。3.2 屋面支架基础的施工应符合下列要求：1）支架基

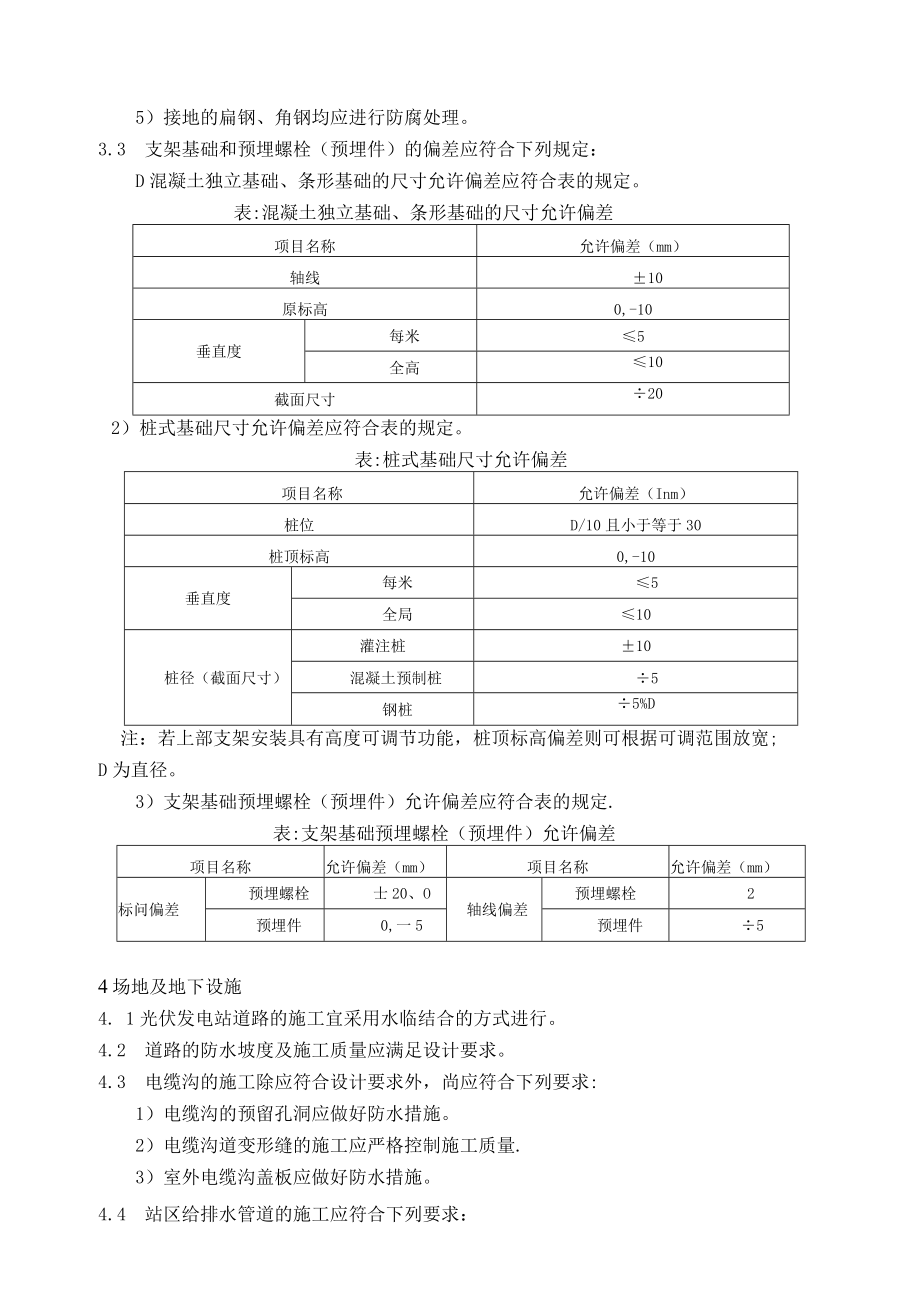

7、础的施工不应损害原建筑物主体结构及防水层。2）新建屋面的支架基础宜与主体结构一起施工。3）采用钢结构作为支架的基础时，屋面防水工程施工应在钢结构支架施工前结束,钢结构支架施工过程中不应破坏屋面防水层。4）对原建筑物防水结构有影响时，应根据原防水结构重新进行防水处理。5）接地的扁钢、角钢均应进行防腐处理。3.3 支架基础和预埋螺栓（预埋件）的偏差应符合下列规定：D混凝土独立基础、条形基础的尺寸允许偏差应符合表的规定。表:混凝土独立基础、条形基础的尺寸允许偏差项目名称允许偏差（mm）轴线10原标高0,-10垂直度每米5全高10截面尺寸202）桩式基础尺寸允许偏差应符合表的规定。表:桩式基础尺寸允许
8、偏差项目名称允许偏差（Inm）桩位D/10且小于等于30桩顶标高0,-10垂直度每米5全局10桩径（截面尺寸）灌注桩10混凝土预制桩5钢桩5%D注：若上部支架安装具有高度可调节功能，桩顶标高偏差则可根据可调范围放宽;D为直径。3）支架基础预埋螺栓（预埋件）允许偏差应符合表的规定.表:支架基础预埋螺栓（预埋件）允许偏差项目名称允许偏差（mm）项目名称允许偏差（mm）标问偏差预埋螺栓士20、O轴线偏差预埋螺栓2预埋件0,一5预埋件54场地及地下设施4. 1光伏发电站道路的施工宜采用水临结合的方式进行。4.2 道路的防水坡度及施工质量应满足设计要求。4.3 电缆沟的施工除应符合设计要求外，尚应符合下
9、列要求:1）电缆沟的预留孔洞应做好防水措施。2）电缆沟道变形缝的施工应严格控制施工质量.3）室外电缆沟盖板应做好防水措施。4.4 站区给排水管道的施工应符合下列要求：1）地埋的给排水管道应与道路或地上建筑物的施工统筹考虑，先地下再地上.管道回填后应尽量避免二次开挖，管道埋设完毕在地面做好标识。2）给、排水管道的施工应符合现行国家标准给排水管道工程施工及验收规范GB50268的相关规定。4.5 雨水井口应按设计要求施工，如设计文件未明确时，现场施工应与场地标高协调一致;集水井一般宜低于场地20mm50mb雨水口周围的局部场地坡度宜控制在1%3%；施工时应在集水口周围采取滤水措施。5建（构）筑物4
10、.6 光伏发电站建（构）筑物应包括综合楼、配电室、升压站、逆变器小室、大门及围墙等。4.7 建（构）筑物混凝土的施工应符合现行国家标准混凝土结构工程施工质量验收规范GB50204的相关规定，混凝土强度检验应符合现行国家标准混凝土强度检验评定标准GB/T50107的相关规定。5. 3砌体工程的施工应符合现行国家标准砌体结构工程施工质量验收规范GB50203的相关规定。5. 4屋面工程的施工应符合现行国家标准屋面工程质量验收规范GB50207的相关规定。5. 5地面工程的施工应符合现行国家标准建筑地面工程施工质量验收规范GB50209的相关规定。5.6建筑装修工程的施工应符合现行国家标准建筑装饰装
11、修工程质量验收规范GB50210的相关规定。5. 7通风与空调工程的施工应符合现行国家标准通风与空调工程施工质量验收规范GB50243的相关规定。5. 8钢结构工程的施工应符合现行国家标准钢结构工程施工质量验收规范GB50205的相关规定。6光伏发电项目施工土建工程质量验收通用表格（）检验批质量验收记录工程编号：编号：单位工程名称分部工程名称分项工程名称验收部位施工单位项目经理施工质量验收规范的规定施工单位自检记录监理（建设）单位验收记录主要控项目12345般项目1234施工单位检查结果项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术
12、负责人）年月日单位工程名称分部工程名称检验批数施工单位项目经理项目技术负责人序号检验批及部位、区段施工单位检查结果监理（建设）单位验收结论施工单位检查结果项目专业项目专业质量检查员：（技术）负责人：年月口监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）：年月日编,J:工程编号:单位工程名称施工单位技术部门负责人质量部门负责人序号分项工程名称检验批数施工单位检查结果监理（建设）单位验收结论质量控制资料安全和功能检查验收（检测）报告验收结论监理（建设）单位年月曰勘察设计单位年月曰施工单位年月曰编号:工程编号:注：除地基基础分部外，勘察单位可不参加。单位（子单位）工程名称结构类
13、型层数/建筑面积施工单位技术负责人开工日期项目经理项目技术负责人竣工日期序号项目验收记录验收结论1分部工程共分部，经查分部，符合标准及设计要求分部2质量控制资料检查共项，经审查符合要求项，经核定符合规范要求项3安全和主要要使用功能核查及抽查结果共核查项，符合要求项，共抽查项，符合要求项，经返工处理符合要求项4综合验收结论参加验收单位建设单位监理单位勘测设计单位施工单位（公章）单位（项目）负责人：年月日（公章）总监理工程师：年月日（公章）单位（项目）负责人：年月日（公章）单位（项目）负责人：年：月Il工程编号:编号*7PJ单位工程名称工位施单项目序号资料名称份数施工单位监理（建设）单位核查意见核查人核查意见核查人、出证件及试验资料1原材料、设备出厂合格证及进场检（试）验报告2构件、配件、高强度螺栓连接副、淋水填料等制成品出厂证件3钢筋材质及焊接（机械连接）接头的试验报告4混凝土原材料及混凝土试件的试验报告5砌筑砂浆试件的试验报告6防水与防腐砂浆、胶泥、涂料的试验报告
