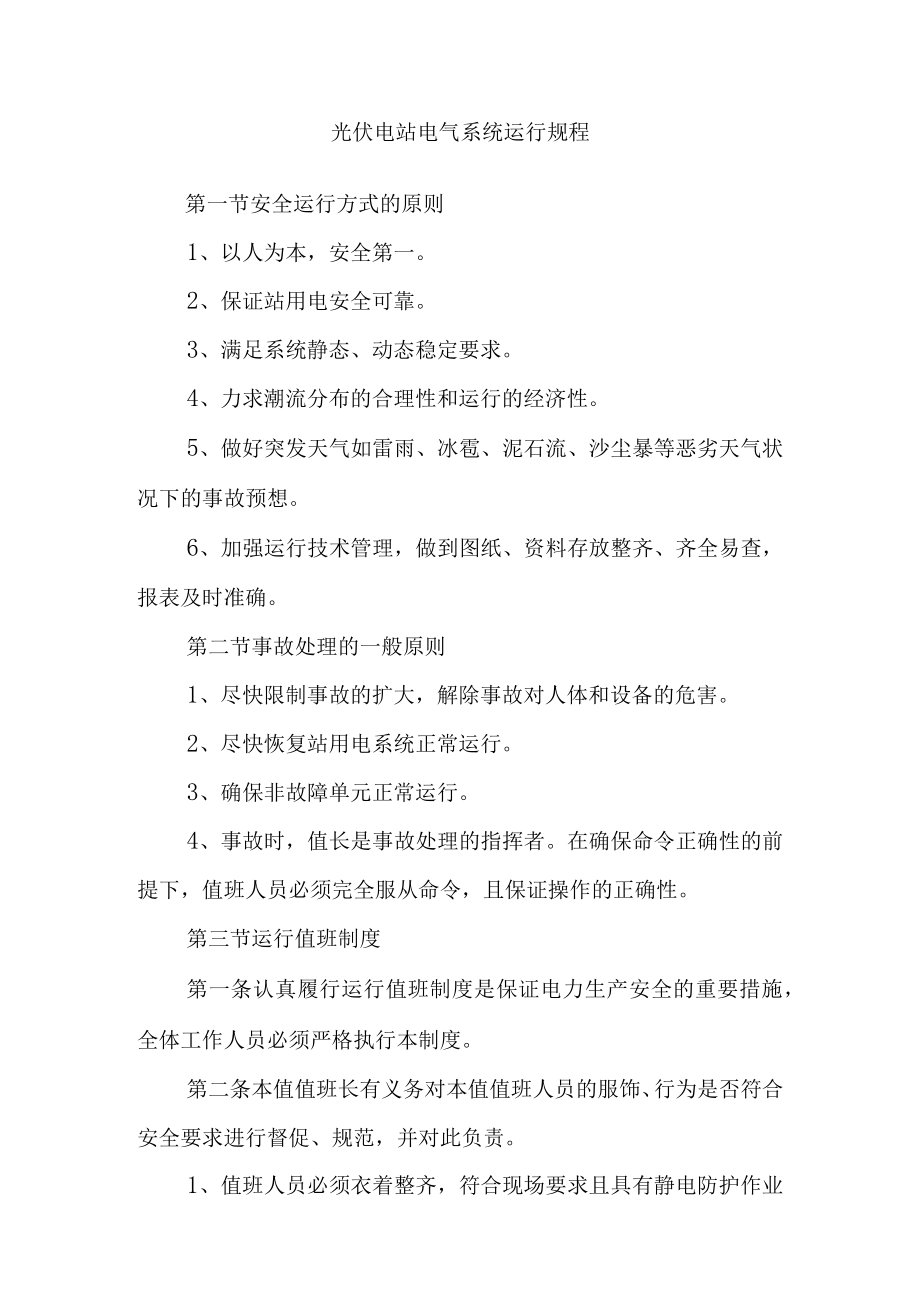

1、光伏电站电气系统运行规程第一节安全运行方式的原则1、以人为本，安全第一。2、保证站用电安全可靠。3、满足系统静态、动态稳定要求。4、力求潮流分布的合理性和运行的经济性。5、做好突发天气如雷雨、冰雹、泥石流、沙尘暴等恶劣天气状况下的事故预想。6、加强运行技术管理，做到图纸、资料存放整齐、齐全易查，报表及时准确。第二节事故处理的一般原则1、尽快限制事故的扩大，解除事故对人体和设备的危害。2、尽快恢复站用电系统正常运行。3、确保非故障单元正常运行。4、事故时，值长是事故处理的指挥者。在确保命令正确性的前提下，值班人员必须完全服从命令，且保证操作的正确性。第三节运行值班制度第一条认真履行运行值班制度是

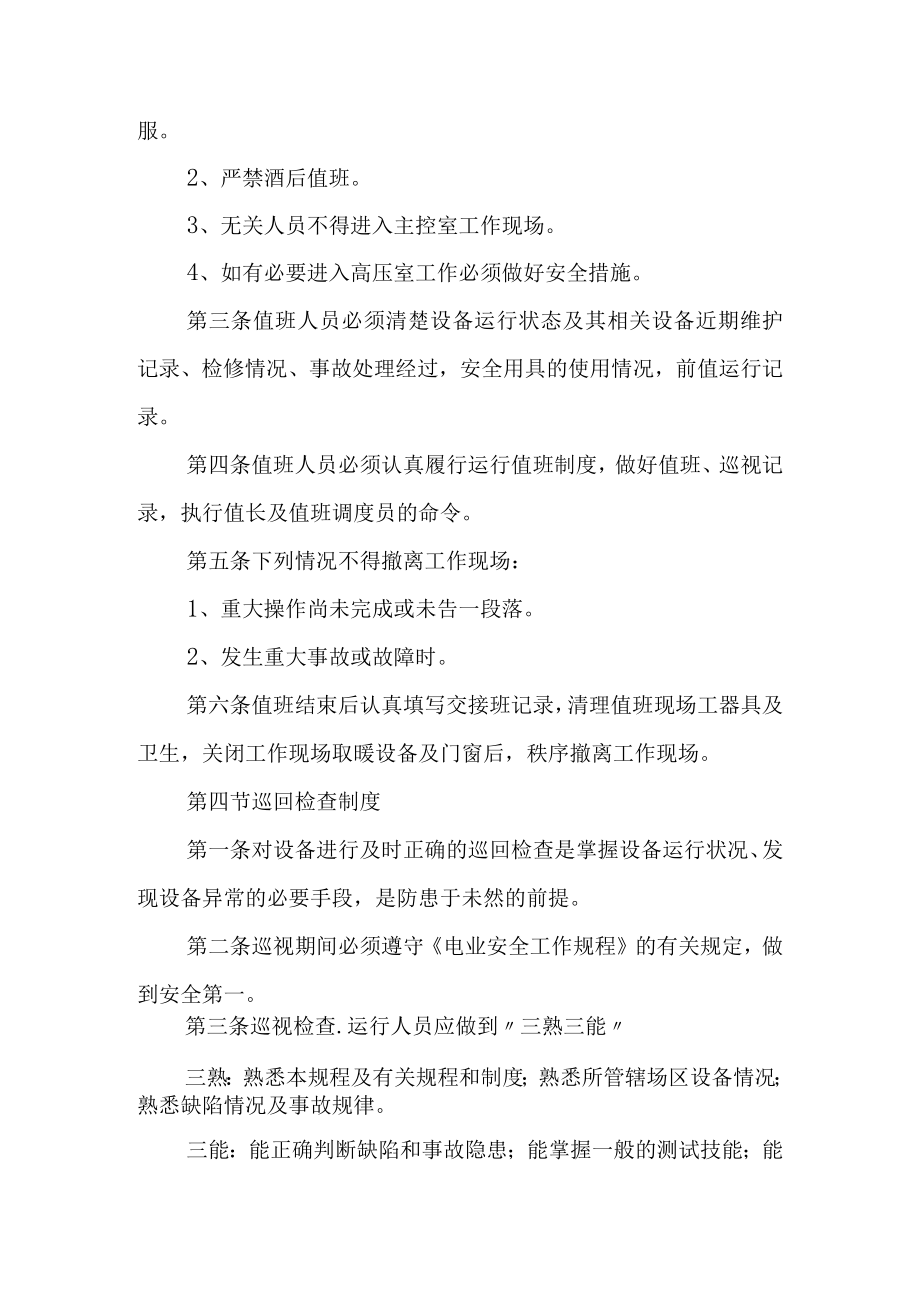

2、保证电力生产安全的重要措施，全体工作人员必须严格执行本制度。第二条本值值班长有义务对本值值班人员的服饰、行为是否符合安全要求进行督促、规范，并对此负责。1、值班人员必须衣着整齐，符合现场要求且具有静电防护作业服。2、严禁酒后值班。3、无关人员不得进入主控室工作现场。4、如有必要进入高压室工作必须做好安全措施。第三条值班人员必须清楚设备运行状态及其相关设备近期维护记录、检修情况、事故处理经过，安全用具的使用情况，前值运行记录。第四条值班人员必须认真履行运行值班制度，做好值班、巡视记录，执行值长及值班调度员的命令。第五条下列情况不得撤离工作现场：1、重大操作尚未完成或未告一段落。2、发生重大事故或

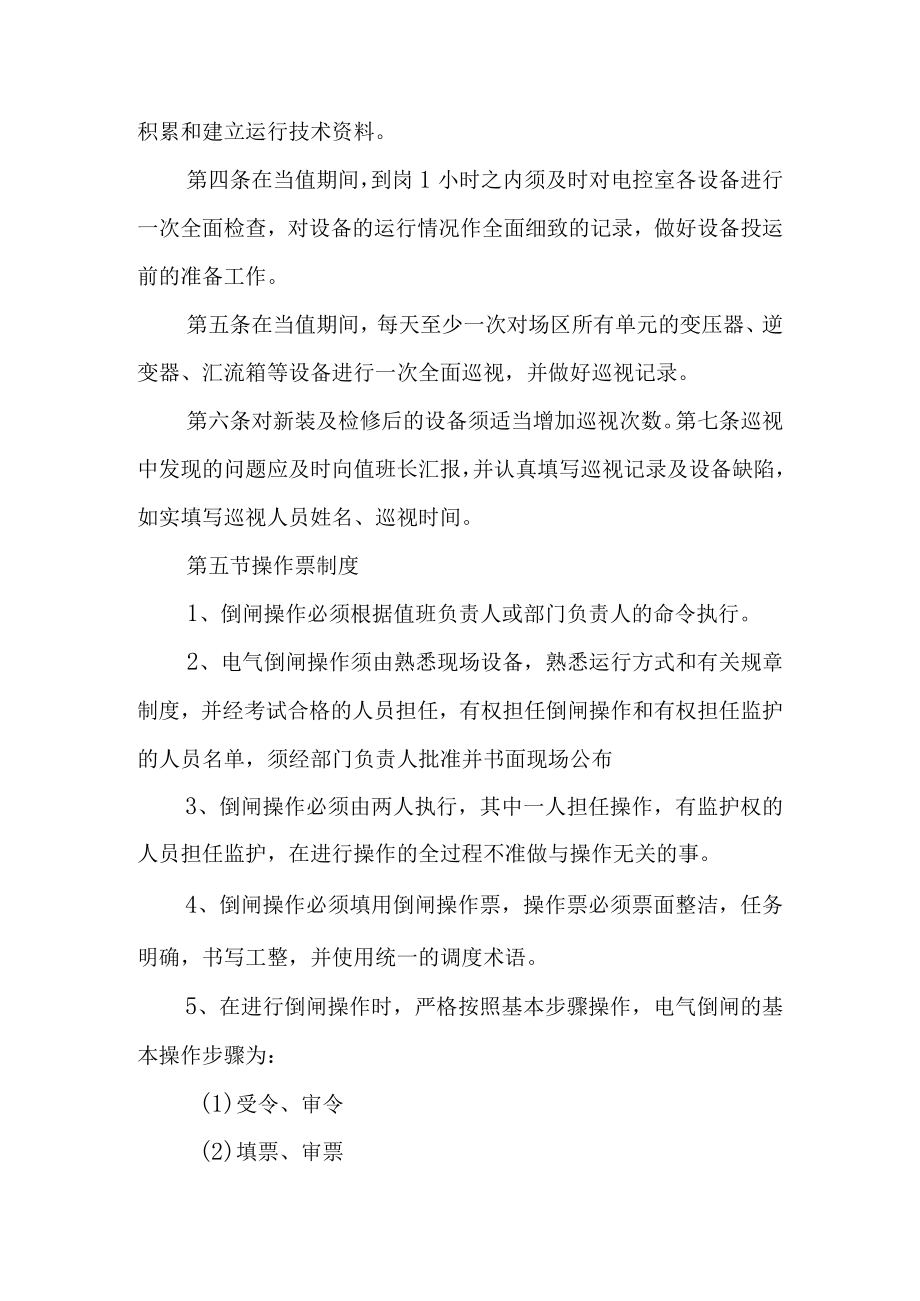

3、故障时。第六条值班结束后认真填写交接班记录，清理值班现场工器具及卫生，关闭工作现场取暖设备及门窗后，秩序撤离工作现场。第四节巡回检查制度第一条对设备进行及时正确的巡回检查是掌握设备运行状况、发现设备异常的必要手段，是防患于未然的前提。第二条巡视期间必须遵守电业安全工作规程的有关规定，做到安全第一。第三条巡视检查.运行人员应做到三熟三能三熟：熟悉本规程及有关规程和制度；熟悉所管辖场区设备情况；熟悉缺陷情况及事故规律。三能：能正确判断缺陷和事故隐患；能掌握一般的测试技能；能积累和建立运行技术资料。第四条在当值期间，到岗1小时之内须及时对电控室各设备进行一次全面检查，对设备的运行情况作全面细致的记录
4、，做好设备投运前的准备工作。第五条在当值期间，每天至少一次对场区所有单元的变压器、逆变器、汇流箱等设备进行一次全面巡视，并做好巡视记录。第六条对新装及检修后的设备须适当增加巡视次数。第七条巡视中发现的问题应及时向值班长汇报，并认真填写巡视记录及设备缺陷，如实填写巡视人员姓名、巡视时间。第五节操作票制度1、倒闸操作必须根据值班负责人或部门负责人的命令执行。2、电气倒闸操作须由熟悉现场设备，熟悉运行方式和有关规章制度，并经考试合格的人员担任，有权担任倒闸操作和有权担任监护的人员名单，须经部门负责人批准并书面现场公布3、倒闸操作必须由两人执行，其中一人担任操作，有监护权的人员担任监护，在进行操作的全
5、过程不准做与操作无关的事。4、倒闸操作必须填用倒闸操作票，操作票必须票面整洁，任务明确，书写工整，并使用统一的调度术语。5、在进行倒闸操作时，严格按照基本步骤操作，电气倒闸的基本操作步骤为：(1)受令、审令(2)填票、审票(3)操作准备(4)模拟演习(5)执行操作(6)复查(7)汇报记录6、每张操作票只能填写一个操作任务，所谓“一个操作任务”具体含义如下：(1)将一种电气运行方式改变为另一种运行方式(2)将一台电气设备由一种状态(运行、备用、检修)改变到另一种状态(3)同一母线上的电气设备，一次倒换到另一母线(4)属于同一主设备的所有辅助设备与主设备同时停送电的操作，如一台主变和所供电的全部出
6、线间隔设备由一种状态改变为另一种状态。7、操作票由当班执行操作的人员填写，填票人按照调度命令，弄清操作目的，运行方式，设备状态后，再填写操作票，填票人和审票人应对操作票的正确性负责。8、自设安全措施的装、拆，要填写操作票。9、下列情况可以不用操作票操作(1)事故处理(2)单一操作，仅拉、合一台开关，退、投一块压板(3)压负荷(4)为了解救触电人或为了避免即将发生的人员触电事故10、操作票保存一年11、评价与考核(1)每值应对上一值已执行的操作票进行评价，值班负责人和部门主管每月进行一次评价，计算合格率，并纳入考核。(2)操作票有下列情况之一者为不合格。按规定应填写操作票而未填用者(称无票操作)
7、操作项目遗漏，操作顺序错误，主设备，开关等编号，以及拉、合、投退等重要词句写错者操作任务不明确，安全措施不具体，人员不符合规程的要求，应经审查签名的手续不完全。执行不认真，不按规定程序操作涂改超过三处，致使票面模糊不清者已执行的操作票遗失者第六节工作票管理规定一、为保证员工在生产活动中的人身安全，防止设备损坏事故的发生，电力生产的检修、维护、试验等工作都必须使用工作票。为规范工作票的使用和管理，制定本规定。二、工作票的使用和管理要做到标准化、规范化和程序化。各风厂要积极建立标准工作票票库，标准工作票的覆盖率和使用率要努力达到100%o三、光伏电站要加强对工作票执行过程的管理。任何作业人员除严重
8、危及人身、设备安全的紧急情况外，现场作业必须做到IO0%开票，票面安全措施、危险点分析与控制措施及工作票执行环节必须100%落实。四、本规定适用于北控格尔木光伏电站、各外委单位和设备质保期内维护单位的工作票的使用和管理工作。工作票中各级人员的安全责任五、工作票签发人的安全责任：（一）工作是否必要和可能，是否按规定进行危险点分析工作。（二）工作票中安全措施和危险点防范措施是否正确和完善。（三）审查工作负责人和工作班成员人数和技术力量是否适当，是否满足工作需要。（四）经常到现场检查工作是否安全地进行。（五）对工作负责人在工作票填写、执行方面违反规定的行为进行考核。（六）在工作许可人签字前，工作票签
9、发人是该工作票是否合格的责任人。六、点检签发人的安全责任：（-）审查检修工作内容是否正确。（二）审查工作票所写的安全措施是否正确和完善。（三）检查工作票是否附有危险点控制措施票。（四）审查计划检修工期是否合理。（五）对检修质量进行验证，并签名。七、工作负责人的安全责任：（一）在工作票签发人签字前，工作负责人是工作票是否合格的责任人。（二）对危险点分析的全面性、控制措施的正确性及有效落实负责。工作前结合工作内容，召集工作成员进行危险点分析，制定控制措施；开工前负责组织全体人员学习危险点控制措施并签名；开工后，负责落实。（三）负责检查工作票所列安全措施是否正确完备，与工作许可人共同检查安全措施是否
10、得以落实，是否符合现场实际安全条件。（四）负责工作所需工器具的完备和良好。（五）工作前认真检查核实控制措施，对工作人员进行安全技术交底。（六）正确而安全地组织工作，在工作过程中对工作人员给予必要的安全和技术指导。（七）监护和检查工作班人员在工作过程中遵守安全工作规程、安全措施和落实危险点控制措施。（八）正确执行“检修自理”的安全措施并在工作终结时恢复检修前的状态。（九）收工后，对本工作的危险点控制措施进行总结。八、工作票接收人的安全责任：（一）对工作票签发人（点检签发人）是否正确执行工作票管理标准进行审查。（二）审查检修工作是否可行,安全措施是否正确和全面,并对安全措施进行补充。（三）审查工作
11、票是否合格、审查危险点分析的正确性和控制措施的针对性。（四）不得接收没有危险点控制措施票的工作票。（五）将工作票移交值班长。九、工作许可人的安全责任：（一）不得许可没有危险点控制措施票的工作票。（二）审查工作票所列安全措施（包括危险点分析和控制措施）应正确完备、符合现场实际安全条件。（三）正确执行工作票所列的安全措施，并对所做的安全措施负责。（四）确认安全措施已正确执行，检修设备与运行设备确已隔断。（五）对工作负责人正确说明哪些设备有电压、压力、高温、爆炸危险和工作场所附近环境的不安全因素等。（六）对检修自理的安全措施，组织运行人员做好相关的事故预想。（七）对检修工作负责人提出设备试运申请的安
12、全措施是否全部拆除以及重新工作时的安全措施是否全部恢复的正确性负责。（八）对检修设备试运工作结束后试运状况评价的真实性负责。十、值班负责人（值班长）的安全责任：（一）对工作票的许可至终结程序执行负责。（二）对工作票所列安措的全部、正确执行负责。（三）对工作结束后的安措拆除与保留情况的准确填写和执行情况负责。（四）负责审查检修工作的必要性，审查工作票所列安全措施是否正确完备、是否符合现场实际安全条件。（五）批准检修工期，对审批后的工作票票面、安全措施全部责任。（六）不得批准没有没有危险点控制措施的工作票和操作票。十一、工作班成员的安全责任：（一）工作前要认真学习电业安全工作规程、运行和检修工艺规
13、程中与本作业项目有关的规定、要求。（二）积极参加本作业班组危险点分析，提出控制措施。（三）熟知并严格落实危险点控制措施票中的控制措施，规范作业行为，确保自身和设备安全。（四）监督电业安全工作规程、本标准和现场安全措施、控制措施的实施。定义和术语十二、术语：名词名词解释操作指令值班调度员对其管辖的设备进行变更电气接线方式、事故处理以及设备状态改变而发布的立即操作的指令（分为逐项操作指令和综合操作指令）。操作许电气设备在变更状态操作前，由厂、站值长或名词名词解释可班长、地调调度员提出操作要求，在取得省调值班调度员许可后才能操作。操作后应汇报。操作任务指对该设备的操作目的或设备状态改变。操作要求该设
14、备在操作前提出的要求。合环将电气环路用开关或刀闸闭合的操作。解环将电气环路用开关或刀闸断开的操作。并列将发电机（或两个系统）经用同期表检查同期后并列运行。解列将发电机（或一个系统）与全系统解除并列运行。强送设备故障跳闸后未经检查即送电。强送成功设备故障后，未经详细检查或试验，用开关对其送电成功。试送设备检修后或故障跳闸后，经初步检查再送电。冲击合闸新设备在投入运行时，连续操作合闸，正常后拉开再合闸。（一般线路二次，主变五次，母线一次）。跳闸设备（如：开关、主汽门等）自动从接通位置变名词名词解释为断开位置放电设备停电后，用工具将静电放去。充电不带电设备与电源接通，但设备没有供电（不带负荷）。核相
15、用校验工具核对带电设备的两端相位。试相序用校验工具核对电源的相序。短接（跨线）用临时导线将开关或刀闸等设备跨越旁路。倒母线指双母线互相倒换。校验对自动装置、继电保护装置进行预先测试检验是否良好。信号复归继电保护动作的信号牌恢复原位。开机将发电机开动。停机将发电机停下。数字称谓“零、一、二、三、四、五、六、七、八、九”在设备名称或编号中的统一称谓分别为“洞、“洞、幺、两、三、四、五、六、拐、八、九二工作票的使用和管理十三、工作票的种类及适用范围。（-）电气第一种工作票。电气第一种工作票适用于光伏电站的以下工作：1、高压设备上工作需要全部停电或部分停电者。2、高压室内的二次接线和照明等回路上的工作，需要将高压设备停电或做安全措施者。3、其他工作需要将高压设备停电或需要做安全措施者。（二）电气第二种工作票。电气第二种工作票适用于光伏电站的以下工作：
