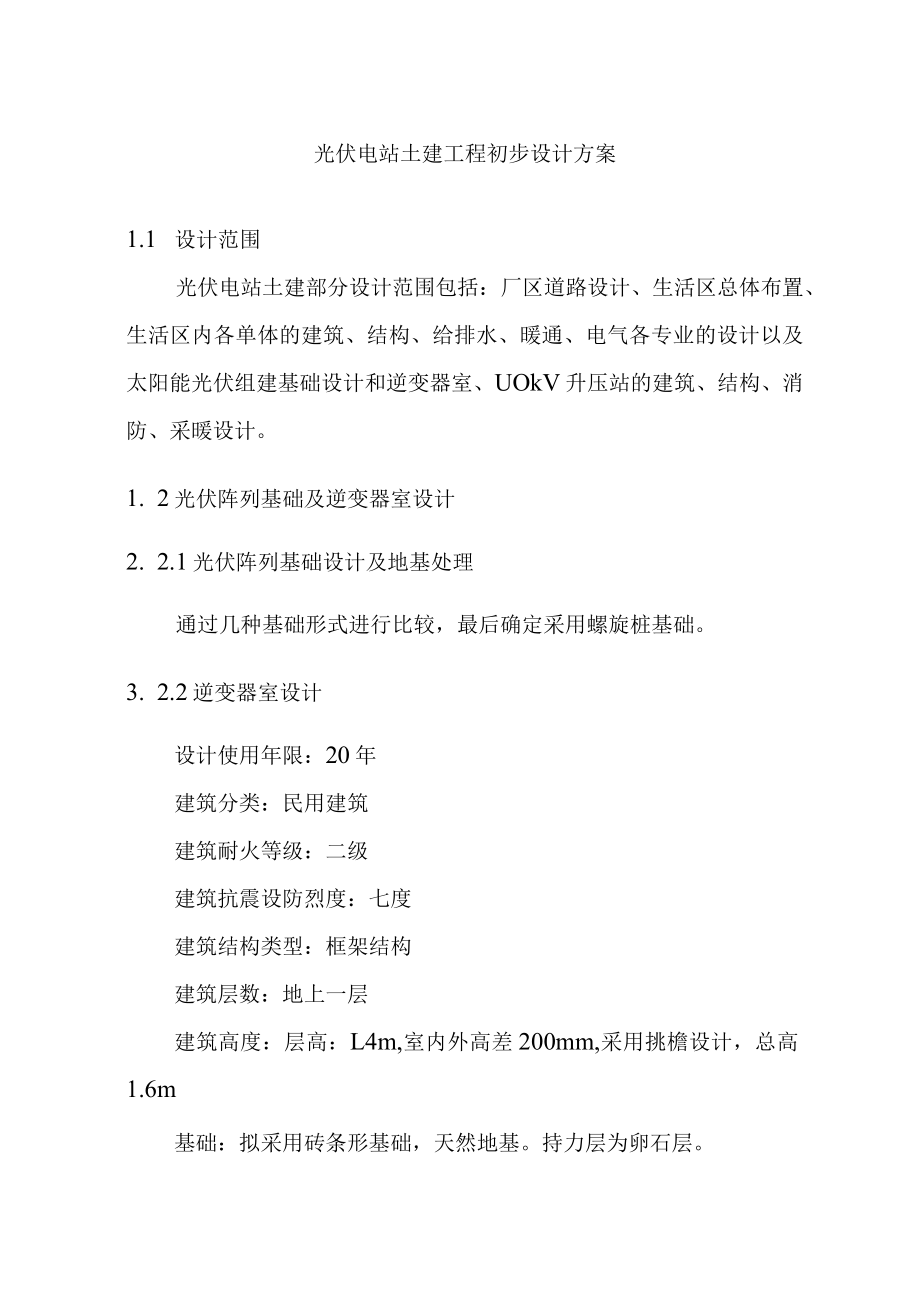

1、光伏电站土建工程初步设计方案1.1 设计范围光伏电站土建部分设计范围包括：厂区道路设计、生活区总体布置、生活区内各单体的建筑、结构、给排水、暖通、电气各专业的设计以及太阳能光伏组建基础设计和逆变器室、UOkV升压站的建筑、结构、消防、采暖设计。1. 2光伏阵列基础及逆变器室设计2. 2.1光伏阵列基础设计及地基处理通过几种基础形式进行比较，最后确定采用螺旋桩基础。3. 2.2逆变器室设计设计使用年限：20年建筑分类：民用建筑建筑耐火等级：二级建筑抗震设防烈度：七度建筑结构类型：框架结构建筑层数：地上一层建筑高度：层高：L4m,室内外高差200mm,采用挑檐设计，总高1.6m基础：拟采用砖条形基
2、础，天然地基。持力层为卵石层。设计标高：0000相当于绝对标高现场定工程等级：三级外墙为370mm厚砖墙。门窗：外窗采用双层白色塑钢中空玻璃窗；规格：59A+5,80系塑钢窗框；外门采用钢板门；窗户上下均加设轴流风机；所有门窗均采用防风沙门窗。装修：外墙采用高级外墙涂料粉刷墙面；内墙面为白色乳胶漆；地面采用水泥砂浆面层。L3场内集电线路设计根据路径方案及沿线地形地貌特征，场内集电线路电缆采用地下敷设方式，埋深深度为冻土层以下，采用挖沟埋设的方式进行电缆的敷设施工。L4电站设计1.4.1生活区生活区位于场址区内南侧中部。生活区内布置有：综合楼、附属用房、门房、等。考虑风沙及日照等因素，单体布置采
3、用南北向对面布置方式；综合楼位于生活区东部，综合楼南侧布置附属设施，各个单体间由环状道路使其连接通达，道路与两个单体间自然形成了广场及活动场地。生活区入口处，设置花池，且可在建筑物与建筑物之间的空地处种植当地易于成活树种和草皮，来营造自然、绿色的办公、生活环境。L4.2场区道路的布置进场道路引自厂址区西边省道，为6m宽混凝土道路。为满足设备运输及运行管理和消防需要，在生产区周围设环场道路，环场道路采用4m宽混凝土路面；生产区内部太阳能板按照组团设计，组团间采用4m宽砾石路面，呈网状分格各个组团，并与场地四周环形道路连接，方便检修巡视车辆的通行。所有道路横坡坡度为15%,纵坡坡度为0.3%,设置
4、排水明沟，将雨水收集后自流排出场外；道路转弯半径均不小于6moL4.3围墙、大门场区周围设置高度L8m高的防护围栏，围栏为铁丝网围栏，防止外来人员误入。大门采用单开不锈钢电动伸缩门，1.8m,两侧为砖砌大门垛，贴石材。大门一侧设电站统一标识墙及门房。L4.4竖向布置设计场区内采用道路排水方式,纵坡同道路设计坡度0.3%。雨水由道路排入排水明沟，自流排出场外。1.4.5运动设施布置生活区内为丰富生产人员的业余生活，布置相关体育设施。1.4.6给排水设计1.4.6.1生活给水系统(1)生活水源本工程生活用水水源为电站内自备井。(2)用水量a)生活用水量本工程用水人数按15人计，生活用水量标准为12
5、0L/人d,最大日用水量为2.25m3dob)绿化用水量本工程绿化面积约4415m2,绿化用水标准采用2.OL/m2d,按每五天浇洒完一次计算，则最大日用水量为41.77m3/doc)浇洒道路用水量本工程道路、广场面积约为11878W,浇洒用水标准采用20L)2d,按每五天浇洒完一次计算，则最大日用水量为2.38m3/dod)冲洗电池板用水量本工程太阳能系统为多晶硅太阳能系统，考虑每年用水清洗12次，每次清洗用水量为30m3,则年用水量为36OnI3oe)总用水量本工程生活、绿化及浇洒道路最大日总用水量为10.82m3d,再考虑冲洗电池板用水量，则本工程年总用水量为7046.8m3ao1.4.
6、6.2给水系统生活及消防用水从电站内自备井由深井泵引水至电站生活水箱及消防水池内。室外绿化及浇洒道路用水直接取自深井泵供水管，电站内共设置地下式洒水栓5套，供绿化、浇洒道路及冲洗电池板用水。本工程采用二次加压供水方式。场区内设给水泵房（生活泵房与消防泵房合建），泵房内设一座4H?的生活水箱、两台脉冲式消毒净水器器和一套生活变频供水设备（含两台生活供水泵，互为备用），及两台消防泵。综合楼生活用水由变频供水设备直接供给。生活水箱由电站自备井深井泵给水管补水。生活变频供水设备型号为：AAB10/0.3-2-1.5,设计最大供水能力为IOin3h,供水压力为0.3MPao卫生间热水由屋顶太阳能热水器供
7、给。L4.6.3排水系统本工程排水系统采用雨、污水分流制，雨水和污水单独排放。（1）雨水排水系统建筑物屋面雨水采用外排水。室外雨水由道路旁设置的雨水明沟收集后自流排出场外。（2）污水排水系统室内生活污水系统采用单立管伸顶通气排水系统，污水自流排入室外污水管网。室外设一座12?化粪池和一套污水处理设备，室内污水经化粪池及污水处理设备处理并消毒后用作绿化用水。1.4.6.4生活给排水主要设备生活给排水系统主要设备表序号名称规格、型号单位数量备注1生活水箱4m3座1不锈钢组合式水箱2生活变频供水设备AAB10/0.3-2-1.5套13太阳能热水器JB-IOON=1.5kW台4带辅助电加执八、4脉冲式
8、消毒净水器MC-2型N=0.12W套25化粪池12m3座1钢筋混凝土6污水处理设备WSZ-A-3座17洒水栓DN25套51.4.7采暖系统由于工程运行人员少，根据本工程实际综合考虑暂推荐采用空调供暖，备用低温电炉加热。1. 4.7.1通风系统逆变器、配电室通风系统采用自然补风、机械排风方式,风机采用轴流风机，建筑物侧墙安装，预留墙洞，外设方形活动金属百叶式风口，不设通风管道。为降低系统噪声，采用低噪声风机，以满足通风和环保要求。L47.2空调系统办公、宿舍等均考虑采用分体式空调。2. 5其他单体设计依据本光伏电站工程规模及光电组建形式，由于国家规范暂无人员面积定额指标，参见已成运行光伏电站管理
9、人员编制，本期按需要确定建筑指标。本工程办公及设备用房主要包括：11OkV升压站、附属设施等。LLlIlokV升压站设计使用年限：20年建筑分类：工业建筑建筑耐火等级：二级建筑抗震设防烈度：七度建筑结构类型：框架结构建筑层数：地上二层建筑高度：层高：4.5m,室内外高差：420mm,女儿墙高：0.6m,总高1.55m基础：拟采用钢筋混凝土独立基础，天然地基。持力层为卵石层设计标高：0.000相当于绝对标高现场定。工程等级：三级外墙为37Omm厚砖墙，内墙为24Omm厚豉墙。IlOkV升压站布置有低压配电室、站用变室、35kV开关室等。门窗：11OkV升压站外窗均采用白色塑钢双框双玻窗，玻璃为防
10、火玻璃；规格：5+12A+5,90系塑钢窗框；外门采用钢制防火门；装修：外墙采用高级外墙涂料粉刷墙面；内墙面均为白色乳胶漆；地面采用水泥地面；吊顶采用石膏板吊顶。1.1. 2综合楼设计使用年限：20年建筑分类：民用建筑建筑耐火等级：二级建筑抗震设防烈度：七度建筑结构类型：框架结构建筑层数：地上三层建筑高度：层高：4.5m,室内外高差：420mm,女儿墙高：0.6m,总高7.8m基础：拟采用钢筋混凝土独立基础，天然地基。持力层为卵石层设计标高：0.000相当于绝对标高现场定。工程等级：三级外墙为37Omm厚砖墙，内墙为24Omm厚砖墙。综合楼布置有办公室、门厅、会议室、宿舍等。层高4.5m,其余
11、房间层高均为3.6mo门窗：综合楼外窗均采用白色塑钢双框双玻窗；外门采用塑钢中空玻璃门，且每个外门均采用双层门斗设计，提高保温性能；内门为成品木门；一层外墙门窗设防盗装置；所有门窗均采用防风沙门窗。装修：外墙采用高级外墙涂料粉刷墙面；内墙面除卫生间贴防水瓷豉外其余均为白色乳胶漆；卫生间地面为300mmX30Omm防滑地砖，中控室地面采用防静电地板；其余房间地面均采用60Omm义60Omm普通地砖；走廊加铺波打线；中控室、办公室吊顶采用石膏板吊顶，卫生间采用铝扣板条形扣板吊顶，会议室采用造型吊顶，其余均为白色乳胶漆顶棚。LL3附属设施设计使用年限：20年建筑分类：民用建筑建筑耐火等级：二级建筑抗
12、震设防烈度：七度建筑结构类型：框架结构建筑层数：附属设施为地上一层，层高：3.6米；其中水泵房部分地上、地下各一层，层高均为3.6米；室内外高差420mm；女儿墙IwJ0.6m；工程等级：三级基础：拟采用钢筋混凝土条形基础，天然地基。持力层为卵石层设计标高：S000相当于绝对标高现场定外墙为24Omm厚砖墙，内墙为24Omm厚砖墙，水泵房地下部分为钢筋混凝土墙体。门窗：外窗均采用白色塑钢双框双玻窗；无尘车间、仓库采用固定窗；规格：5+12A+5,80系塑钢窗框；外门采用钢板门；所有门窗均采用防风沙门窗。装修：外墙采用高级外墙涂料粉刷墙面；内墙面；其余房间内墙面采用白色乳胶漆；水泵房、车库地面采用彩色耐磨混凝土地面；餐厅部分采用800X800普通地砖地面；其他房间地面均800X800普通地砖地面。
