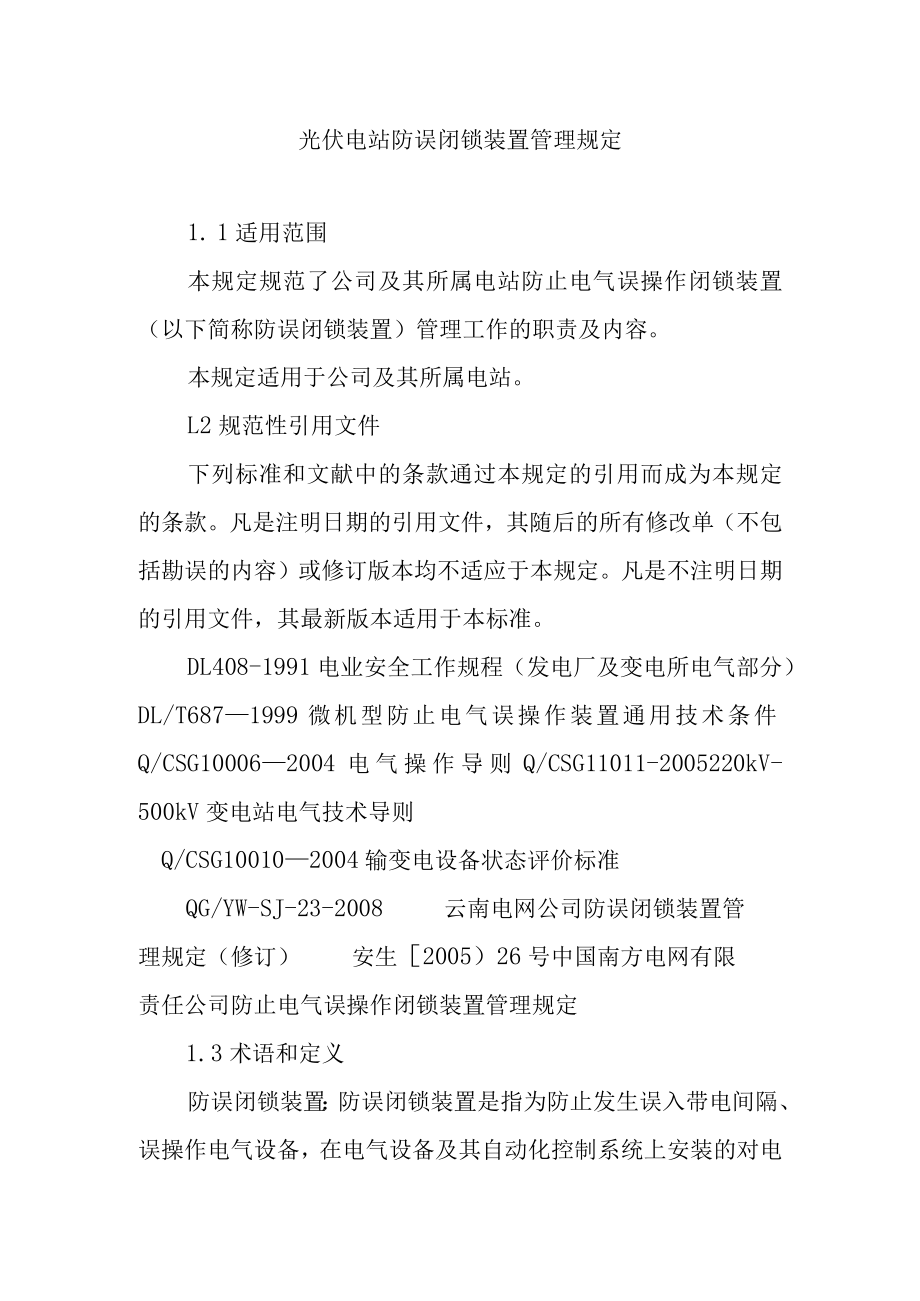

1、光伏电站防误闭锁装置管理规定1. 1适用范围本规定规范了公司及其所属电站防止电气误操作闭锁装置（以下简称防误闭锁装置）管理工作的职责及内容。本规定适用于公司及其所属电站。L2规范性引用文件下列标准和文献中的条款通过本规定的引用而成为本规定的条款。凡是注明日期的引用文件，其随后的所有修改单（不包括勘误的内容）或修订版本均不适应于本规定。凡是不注明日期的引用文件，其最新版本适用于本标准。DL408-1991电业安全工作规程（发电厂及变电所电气部分）DL/T6871999微机型防止电气误操作装置通用技术条件Q/CSG100062004电气操作导则Q/CSG11011-2005220kV-500kV变

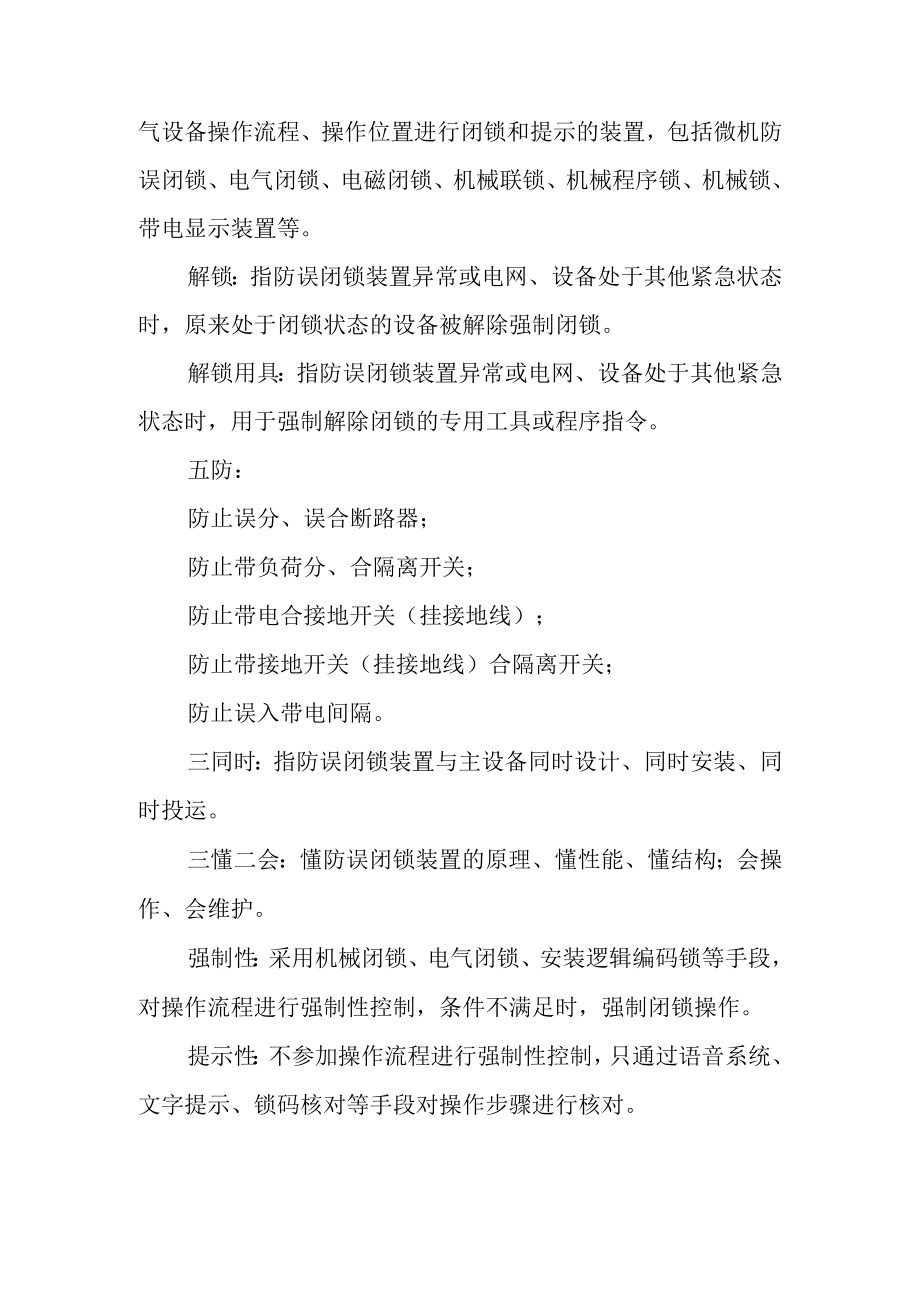

2、电站电气技术导则Q/CSG100102004输变电设备状态评价标准QG/YW-SJ-23-2008云南电网公司防误闭锁装置管理规定（修订）安生2005）26号中国南方电网有限责任公司防止电气误操作闭锁装置管理规定1.3术语和定义防误闭锁装置：防误闭锁装置是指为防止发生误入带电间隔、误操作电气设备，在电气设备及其自动化控制系统上安装的对电气设备操作流程、操作位置进行闭锁和提示的装置，包括微机防误闭锁、电气闭锁、电磁闭锁、机械联锁、机械程序锁、机械锁、带电显示装置等。解锁：指防误闭锁装置异常或电网、设备处于其他紧急状态时，原来处于闭锁状态的设备被解除强制闭锁。解锁用具：指防误闭锁装置异常或电网、设

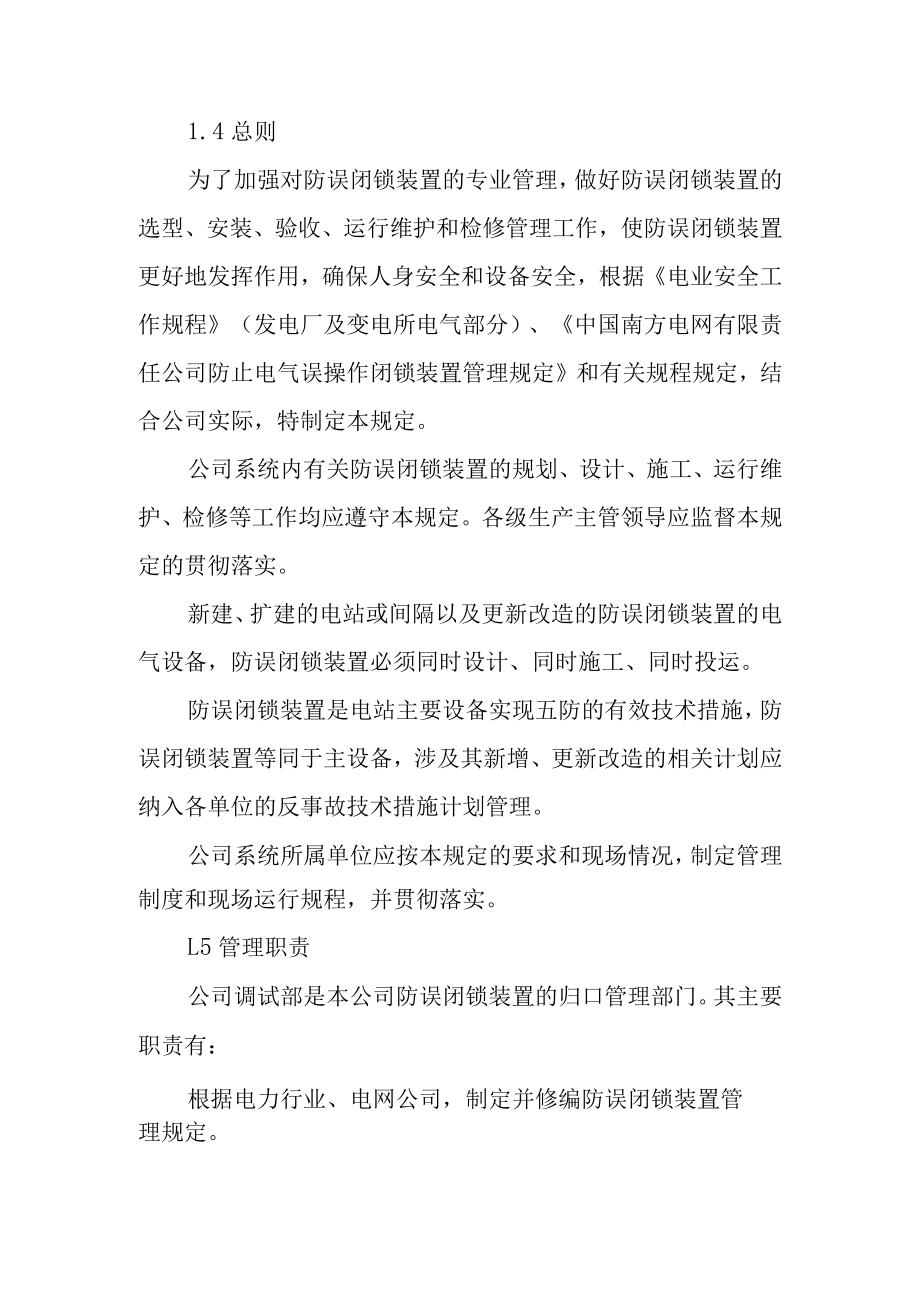

3、备处于其他紧急状态时，用于强制解除闭锁的专用工具或程序指令。五防：防止误分、误合断路器；防止带负荷分、合隔离开关；防止带电合接地开关（挂接地线）；防止带接地开关（挂接地线）合隔离开关；防止误入带电间隔。三同时：指防误闭锁装置与主设备同时设计、同时安装、同时投运。三懂二会：懂防误闭锁装置的原理、懂性能、懂结构；会操作、会维护。强制性：采用机械闭锁、电气闭锁、安装逻辑编码锁等手段，对操作流程进行强制性控制，条件不满足时，强制闭锁操作。提示性：不参加操作流程进行强制性控制，只通过语音系统、文字提示、锁码核对等手段对操作步骤进行核对。1.4总则为了加强对防误闭锁装置的专业管理，做好防误闭锁装置的选型、
4、安装、验收、运行维护和检修管理工作，使防误闭锁装置更好地发挥作用，确保人身安全和设备安全，根据电业安全工作规程（发电厂及变电所电气部分）、中国南方电网有限责任公司防止电气误操作闭锁装置管理规定和有关规程规定，结合公司实际，特制定本规定。公司系统内有关防误闭锁装置的规划、设计、施工、运行维护、检修等工作均应遵守本规定。各级生产主管领导应监督本规定的贯彻落实。新建、扩建的电站或间隔以及更新改造的防误闭锁装置的电气设备，防误闭锁装置必须同时设计、同时施工、同时投运。防误闭锁装置是电站主要设备实现五防的有效技术措施，防误闭锁装置等同于主设备，涉及其新增、更新改造的相关计划应纳入各单位的反事故技术措施计
5、划管理。公司系统所属单位应按本规定的要求和现场情况，制定管理制度和现场运行规程，并贯彻落实。L5管理职责公司调试部是本公司防误闭锁装置的归口管理部门。其主要职责有：根据电力行业、电网公司，制定并修编防误闭锁装置管理规定。确定年度五防工作重点，负责汇总各单位上报的防误闭锁装置更新改造计划并及时安排更新改造资金。参与电气误操作事故的调查、分析、处理，提出并督促落实反事故技术措施。负责指导、督促所属单位做好防误闭锁装置管理工作。负责组织或指导新建、改扩建工程防误闭锁装置的验收。负责公司防误闭锁装置完好率和解锁率的定期通报及考核。不定期召开本公司五防工作会议，组织经验交流，积极推广应用技术成熟、性能可
6、靠的防误闭锁装置新技术、新装置。公司安全质量部是本公司防误闭锁装置使用情况的监督部门。其主要职责有：监督防误闭锁装置的配置及运行维护管理。监督防误闭锁装置技术措施项目的落实。对不落实防止电气误操作组织措施和技术措施的单位和部门提出考核意见。组织或参加电气误操作事故的调查、分析、处理，并提出考核意见。参加公司五防工作会议。运行部门是防误闭锁装置的运行维护责任部门。其主要职责有：在本部门设置防误闭锁装置的专职或兼职管理人员。负责指导正确使用防误闭锁装置。建立所辖电站防误闭锁装置档案，负责收集、上报防误闭锁装置运行资料，做好防误闭锁装置的管理与统计，及时解决防误闭锁装置出现的问题，保证防误闭锁装置正
7、常运行。每年提出防误闭锁装置的大修与改造的方案，并报本单位生产技术部门审核。参与新建、改扩建电站工程中有关防误闭锁装置的设计审查和投产前的验收，组织编写相应的现场运行规程。配合电气误操作事故的调查、分析，提供误操作事故的原始记录，按“四不放过”原则落实反事故技术措施。参加公司五防工作会议，做好五防工作总结。负责所辖电站防误闭锁装置完好率和解锁率的汇总统计，按规定时间报本单位生产技术部门。组织防误闭锁装置的技术培训。公司下属电站是防误闭锁装置的具体使用部门。其主要职责有：负责防误闭锁装置的日常运行维护工作。负责向运行部门上报本站防误闭锁装置的运行情况、存在问题，配合厂家和检修人员做好防误闭锁装置
8、的定期维护和消缺工作。负责制定本站防误闭锁装置巡视制度和建立台账。负责对本站防误闭锁装置的验收工作严格把关，确保装置的正常可靠投运。负责编制防误闭锁装置现场运行规程。负责本站防误闭锁装置解锁用具的管理，建立完善的使用记录。负责本站防误闭锁装置完好率和解锁率的统计，并按规定时间上报。严格按照现场运行规程使用防误闭锁装置。积极参与相关技术培训工作。1.6防误闭锁装置的基本技术要求防误闭锁装置应可靠实现五防功能。高压电气设备间隔均应装设对电气一次设备进行强制闭锁的防误闭锁装置。装置的性能和质量应符合国家、行业及电网公司、集团公司技术标准及本规定的要求。防误闭锁装置的结构应简单、可靠，操作维护方便。防
9、误闭锁装置应不影响断路器、隔离开关等设备的技术性能（如合闸时间、分闸时间、速度、操作传动方向角度等）。防误闭锁装置工作电源宜采用独立的、不间断的供电方式。防误闭锁装置应做到防尘、防腐蚀、不卡涩、防干扰、防异物开启。户外的防误闭锁装置还应防水、耐低温、耐高温。防误闭锁装置五防功能中除防止误分、误合断路器可采用提示性方式外，其余“四防”必须采用强制性方式。防误闭锁装置应有专用的解锁用具。为实现对解锁钥匙的规范化管理，应配置具备使用人身份识别功能的智能型解锁钥匙管理箱。断路器、隔离开关和接地开关的电气闭锁回路严禁使用重动继电器，应直接用断路器、隔离开关和接地开关的辅助接点。操作断路器、隔离开关或接地
10、开关时，应以现场状态为准。断路器的机械紧急事故跳闸脱扣不允许闭锁。防误闭锁装置应选用符合国家、行业技术标准，并经部级质量检测机构检测合格、通过省级以上产品鉴定的产品。已通过质量检测和鉴定的新型防误闭锁装置，应经运行考核，取得运行经验后方可推广使用。新型防误闭锁装置应经公司同意后方可试用。对使用常规闭锁技术无法满足五防要求的设备或场合，宜加装带电显示装置达到提示要求。电站采用计算机监控系统时，远方、就地操作均应具备电气防误闭锁功能。微机型防误闭锁装置应配置操作票专家系统软件，实现操作票微机开票功能。操作流程应完全满足电力公司的相关要求。选用微机型防误闭锁装置的电站，微机型防误闭锁装置主机宜与电站
11、计算机监控系统后台机相对独立配置并应实现微机型防误闭锁装置与监控后台的可靠通讯。若利用监控后台实现防误闭锁功能时，其防误操作规则必须经生产运行单位电气运行、安监、生技部门共同审核，经主管领导批准并备案后方可投入运行。L7防误闭锁装置配置原则新建和改扩建电站，原则上应优先选用微机型防误操作闭锁装置辅以电气闭锁方式，不再选用机械程序锁。一次设备已带有完善的电气闭锁的运行中电站，防误闭锁装置的改造宜采用单元电气闭锁回路辅以微机型防误闭锁装置的方案，或至少应采用单元电气闭锁回路。电气设备本身带有防误闭锁功能的机械闭锁与电气闭锁，在增加微机型防误闭锁装置后，满足闭锁原则的仍应保留。成套高压开关设备（包括
12、GIS设备、封闭式开关柜、小车柜）自身应具有完善的机械闭锁或电气闭锁。要求中低压开关柜可执行“停电、验电、挂接地线（合接地开关）”操作步骤，新建电站设备订货时应要求厂家提供设备能够正常执行上述验电三步骤；运行电站为实现正常执行验电三步骤，应将原接地开关合上后才能打开柜门的闭锁解除，开关柜门加装微机五防挂锁，按停电、验电、挂接地线（合接地开关）顺序进行防误操作。高压开关柜及间隔式配电装置（间隔）有网门（如电容器组、电抗器、消弧线圈等）时，应有防止误入带电间隔闭锁功能。对各电压等级隔离开关、接地开关遥信量接入及互为闭锁要求：隔离开关的主刀闸与接地刀闸应具有机械联锁功能，确保在微机型防误闭锁装置发生
13、异常时能防止带地刀合闸的功能依然有效。必要时采取经隔离开关主刀和地刀的辅助接点实现电气硬接点防误闭锁。采用综合自动化系统的各电压等级电站设计应将断路器、隔离开关、接地开关等的位置遥信量接入计算机监控系统，五防主机与计算机监控后台可靠通信，信息共享，实现上述遥信量的实时对位，并通过修改五防逻辑实现接地开关与所有相关联隔离开关的强制性闭锁，有效防止带电误合接地开关、带接地开关误合隔离开关。为保证遥信的可靠性，隔离开关、接地开关辅助接点应采用真空型辅助接点。隔离开关、接地开关辅助接点数量应足够，设计应考虑敷设连接电缆预埋管。HOkV及以下电压等级隔离开关主刀闸和接地刀闸宜均采用手动操作机构，要求机械
14、闭锁必须可靠。对HOkV及以下电压等级隔离开关主刀闸或接地刀闸采用电动操作机构的特殊应用场合，应比照（一）和（二）条实施通过微机防误闭锁装置实现的电气闭锁和硬接点单元电气联锁。为了防止带电误合母线接地开关，应通过在母线上加装在线验电闭锁器方式实现闭锁。为了防止母线接地开关在合闸位置时误合各相关间隔隔离开关，各电压等级电站母线接地开关应与该母线连接的所有隔离开关之间实现可靠闭锁。应把母线接地开关位置按照第四十四条（二）要求引入微机防误闭锁装置，通过修改五防逻辑实现强制性闭锁。对双母线接线方式，两组母线侧隔离开关只带一组接地开关的防误闭锁措施如下：对IlOkV电压等级手动操作的隔离开关与相关联接地
15、开关的闭锁措施：a）同组隔离开关主刀闸与接地开关之间应具备机械闭锁功能。b）通过把接地开关位置接点按照第四十四条（二）要求引入微机防误闭锁装置，由微机防误闭锁装置厂家完善五防逻辑来实现同一间隔两组母线侧隔离开关与接地开关之间的强制性闭锁。集控站配置集中防误闭锁系统时，应实现对受控站的远方防误操作。其防误操作功能配置至少应包括防误逻辑程序和强制核对被操作设备名称、编号、状态和操作人、监护人身份密码。L8防误闭锁装置的施工、验收管理凡是新建、改扩建电站工程，防误闭锁装置应做到“三同时”，对未安装防误闭锁装置或验收不合格的电气设备间隔不能投入运行。防误闭锁装置的施工安装与验收程序，应按照主设备的施工安装与验收程序进行，防误闭锁装置满足验收条件后，由各单位生产技术部门组织，会同安全监察部门与变电运行部门进行现场验收。L9防误闭锁装置的运行管理防误闭锁装置是电站的主要生产设备，其管理应纳入电站的运行管理，应在现场运行规程中明确技术要求、使用方法、运行巡视内容等。定期检查的内容和方法应根据产品说明书确定。运行规程应与现场实际相符，具有可操作性。防误闭锁装置锁具等附件的检修工作应与主设备的检修项目协调配合，定期检查防误闭锁装置的运行情况，并做好检查记录。防误闭锁装置的缺陷定性应与主设备的缺陷管理相同，其状态评价按公司要求开展，对二类设备及时
