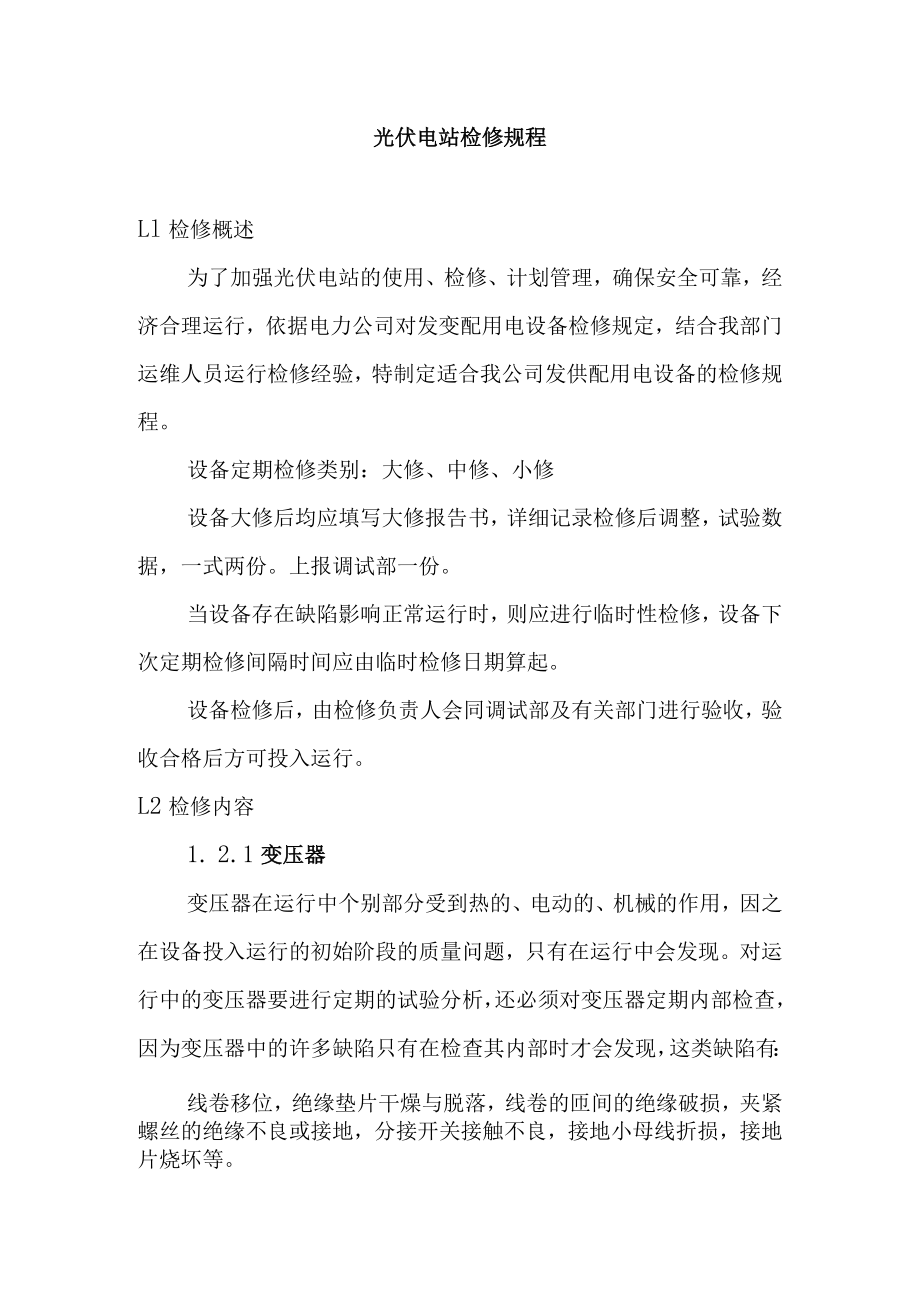

1、光伏电站检修规程Ll检修概述为了加强光伏电站的使用、检修、计划管理,确保安全可靠,经济合理运行,依据电力公司对发变配用电设备检修规定,结合我部门运维人员运行检修经验,特制定适合我公司发供配用电设备的检修规程。设备定期检修类别:大修、中修、小修设备大修后均应填写大修报告书,详细记录检修后调整,试验数据,一式两份。上报调试部一份。当设备存在缺陷影响正常运行时,则应进行临时性检修,设备下次定期检修间隔时间应由临时检修日期算起。设备检修后,由检修负责人会同调试部及有关部门进行验收,验收合格后方可投入运行。L2检修内容1. 2.1变压器变压器在运行中个别部分受到热的、电动的、机械的作用,因之在设备投入运

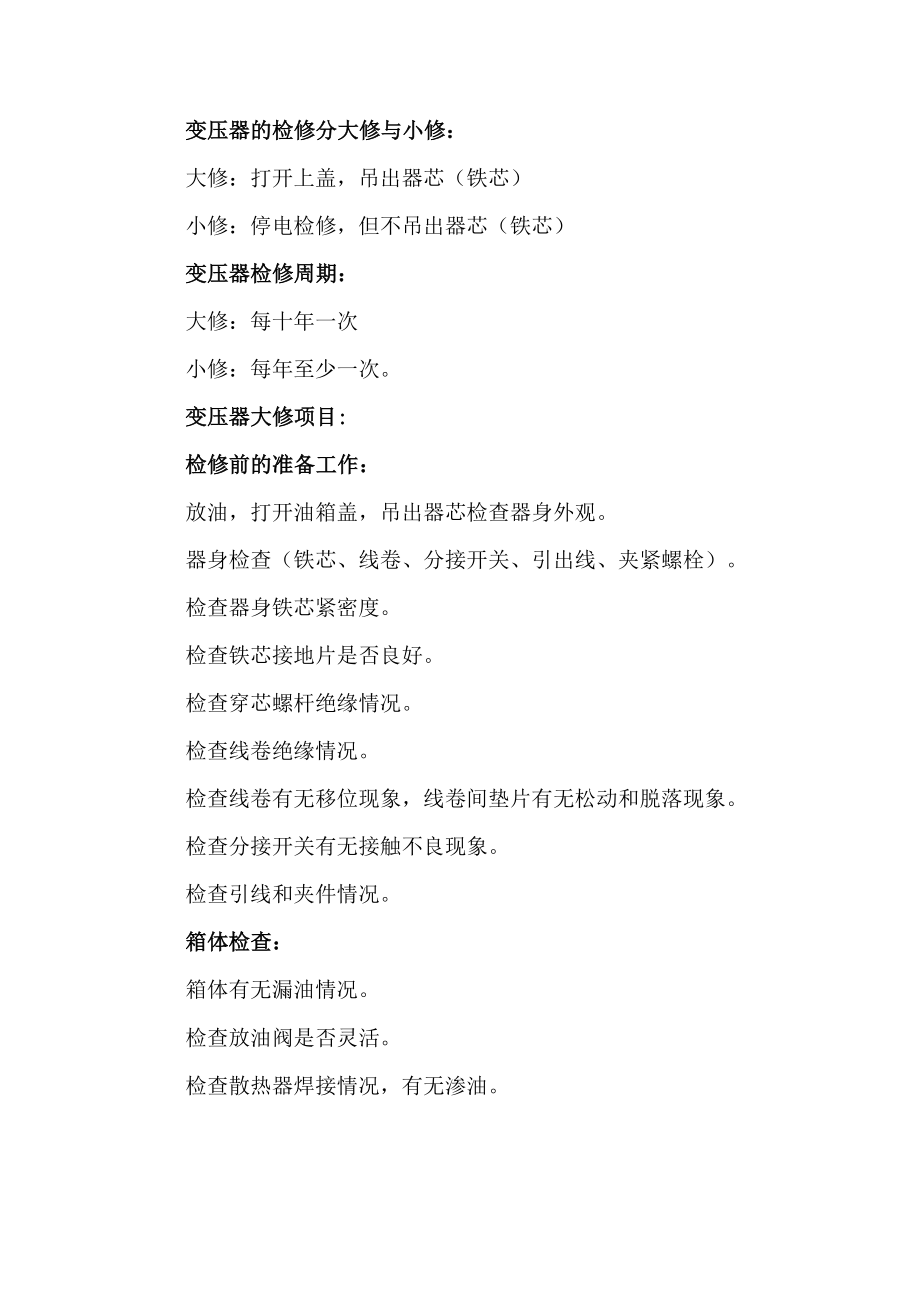

2、行的初始阶段的质量问题,只有在运行中会发现。对运行中的变压器要进行定期的试验分析,还必须对变压器定期内部检查,因为变压器中的许多缺陷只有在检查其内部时才会发现,这类缺陷有:线卷移位,绝缘垫片干燥与脱落,线卷的匝间的绝缘破损,夹紧螺丝的绝缘不良或接地,分接开关接触不良,接地小母线折损,接地片烧坏等。变压器的检修分大修与小修:大修:打开上盖,吊出器芯(铁芯)小修:停电检修,但不吊出器芯(铁芯)变压器检修周期:大修:每十年一次小修:每年至少一次。变压器大修项目:检修前的准备工作:放油,打开油箱盖,吊出器芯检查器身外观。器身检查(铁芯、线卷、分接开关、引出线、夹紧螺栓)。检查器身铁芯紧密度。检查铁芯接

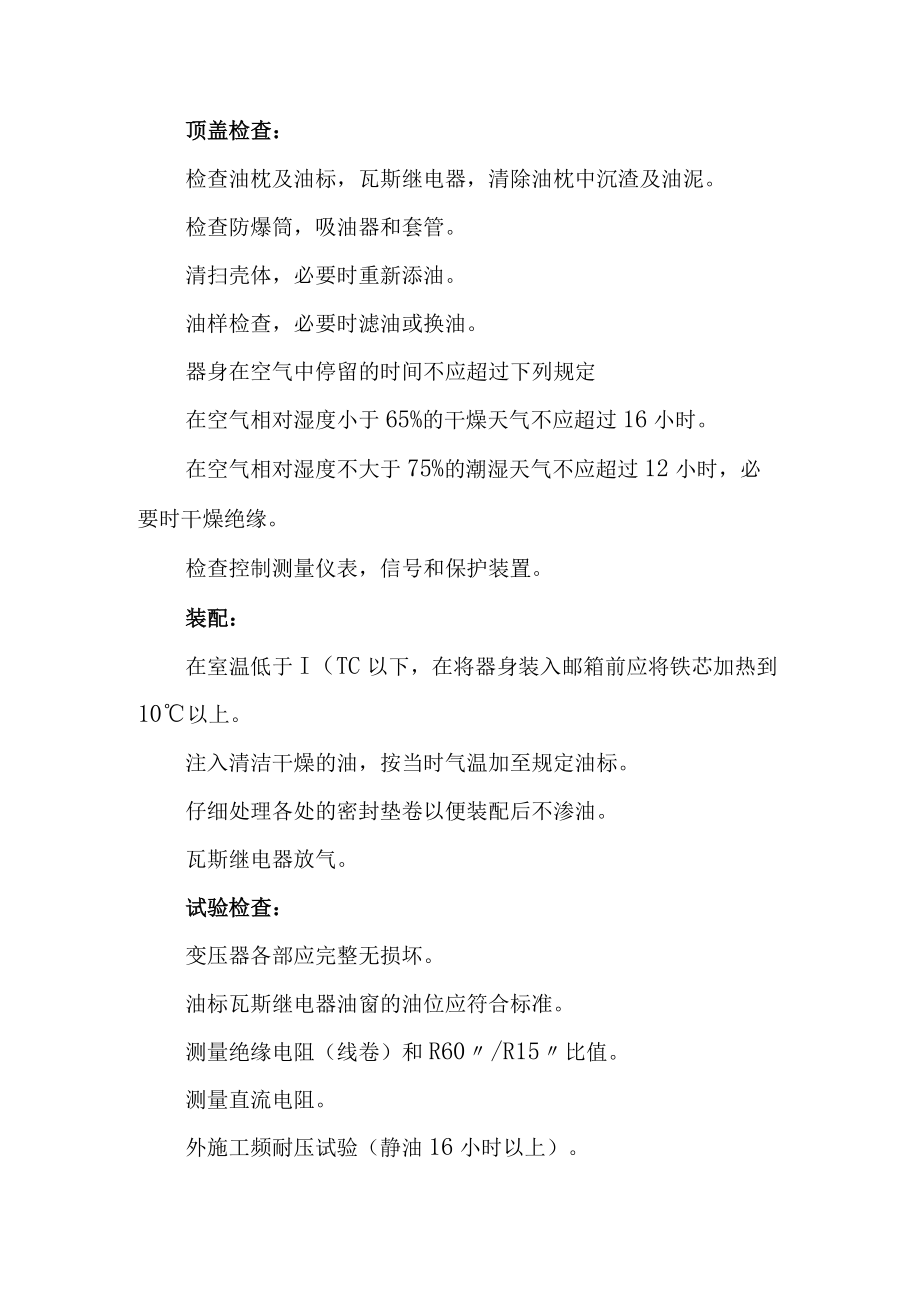

3、地片是否良好。检查穿芯螺杆绝缘情况。检查线卷绝缘情况。检查线卷有无移位现象,线卷间垫片有无松动和脱落现象。检查分接开关有无接触不良现象。检查引线和夹件情况。箱体检查:箱体有无漏油情况。检查放油阀是否灵活。检查散热器焊接情况,有无渗油。顶盖检查:检查油枕及油标,瓦斯继电器,清除油枕中沉渣及油泥。检查防爆筒,吸油器和套管。清扫壳体,必要时重新添油。油样检查,必要时滤油或换油。器身在空气中停留的时间不应超过下列规定在空气相对湿度小于65%的干燥天气不应超过16小时。在空气相对湿度不大于75%的潮湿天气不应超过12小时,必要时干燥绝缘。检查控制测量仪表,信号和保护装置。装配:在室温低于I(TC以下,在

4、将器身装入邮箱前应将铁芯加热到10以上。注入清洁干燥的油,按当时气温加至规定油标。仔细处理各处的密封垫卷以便装配后不渗油。瓦斯继电器放气。试验检查:变压器各部应完整无损坏。油标瓦斯继电器油窗的油位应符合标准。测量绝缘电阻(线卷)和R60/R15比值。测量直流电阻。外施工频耐压试验(静油16小时以上)。测量空载电流,空载损耗及短路损耗。变比试验:检查三项变压器的结线组别和单变压器引出线的极性。测量穿芯螺栓和朝铁的绝缘电阻和穿芯螺栓的耐压试验。变压器油的化学分析及试验。投产运行:整定与试验保护装置,恢复保护装置正常接线。变压器定相。变压器额定的冲击试验,35次以检验在激磁电流冲击下的继电器保护装置

5、的动作。如试验良好便可投入运行。变压器小修项目:检修前的准备工作:外部检查,修理可就地修好的外部缺陷。检查并拧紧引出线接头。擦净外壳和套管。放出油枕中油污,检查油标,必要时加油。检查放油阀门和密封衬垫,消除渗漏缺陷。检查和校验瓦斯继电器。检查防爆简隔膜的完整性。按规定项目进行试验:绝缘电阻。直流电阻。油样试验。检查温度计。检查工作接地和保护接地。检查分接开关及传动机构。投入运行。变压器检修后应达到下列标准:线卷、铁芯完好无碰伤。套管清洁完整无破裂及放电痕迹。变压器内部不应遗留任何东西。接线正确,不可任意改变相位和极性。表计、信号保护的接线正确。线卷清洁无油垢,无移位松动,绝缘良好。线卷间油道畅

6、通无堵塞。各绝缘物体牢固,排列整齐。各部连接良好,坚固。穿芯螺栓紧固、绝缘良好,用IooO伏摇表测量绝缘电阻不小于2兆欧。油箱、油枕、散热器内部清洁干净,无渗漏油。防爆简隔膜完整密封。油标清洁透明,指示准确。分接开关各档位置接触良好,指示位置正确。瓦斯继电器及其附属装置良好。各零部件齐全。试验合格。1.2.2 电流互感器电流互感器是运行引线路的保护和测量的重要工具。因此在运行中应定期检修和校验。电流互感器检修周期:大修:每5年一次,或根据试验成绩决定;小修:每年一次;电流互感器的大修项目:清扫检查电流互感器外部,消除发现的缺陷。清扫检查瓷瓶套管。检查拧紧引出线及接地线。检查二次回路接线。按预防

7、性试验规程规定项目试验。小修项目:外部清扫与检查。引线端子检查。直流电阻与绝缘电阻试验。电流互感器检修后应达到下列标准外部清洁,接线端子紧固。外壳无机械损伤,瓷件无裂纹破损。线卷洁净,无机械损伤,绝缘良好。接地良好。二次不开路。油漆完整,标志齐全。各项试验合格。1.2.3 电压互感器电压互感器是运行中线路的保护和测量的重要工具,因此需要在运行中定期检修和校验。电压互感器检修周期:大修:五年一次,或根据试验成绩决定;小修:每年一次电压互感器大修项目:打开箱盖,吊出铁芯。检查线卷绝缘和引线绝缘情况。检验铁芯紧密度和穿心螺杆绝缘情况。检查一次线卷接地情况和铁芯接地情况。检查套管及大盖各部胶垫并处理。

8、外壳除锈涂漆。绝缘油试验。电气试验。小修项目:检查清扫互感器。测量直流电阻和绝缘电阻。油样试验。检修后应达到下列标准外部无油垢,接线端子紧固。外壳无机械损伤,瓷件无裂纹和破损。不渗漏油。线卷绝缘良好。铁芯紧密无锈,接地良好。内部无油垢,各部螺丝不松动。内部绝缘支持物无损伤,线卷无松动、扭伤断线。二次不短路。油漆完整,标志齐全。绝缘油试验合格。各项试验合格。1.2.4断路器SF6断路器检修内容:检查维护前的准备工作断路器退出运行;断路器处于分闸位置,手车拉出来;拉开操作机构交、直流电源和控制电源;将液压机构中油压放至零表压;断路器检查维护项目:外观检查、清洗;检查灭弧室,支柱瓷套有无损坏并加以清

9、洁;检查不锈钢油管、工作缸、供排油阀有无漏油处,必要时予以修理。检查SF6气体(用带有压力头的压力表)检查密度继电器的动作压力值从支柱上拆下,将接头螺钉拧下,拔出密度继电器,然后用盖将支柱街头封好,将密度计电器接到充气装置上,打开上罩,每对节点串入小灯泡或仪表。重新对密度继电器充、放气,检查第一、第二报警压力值知否正确,如果超过规定值,更换新密度继电器,换下的密度继电器送回工厂修理。液压机构检查:检查机构的管路,元器件有无渗漏油现象。主油箱油位应符合规定,必要时补充足量液压油。检查、清理辅助开关接点。检查贮压器预压力可用手力泵打压,开始油压上升迅速,当压力到某一值时,油上升突然缓慢,此时的压力

10、值即为预压力。注意:该压力值与温度有关,这时相应的计算按Pt=pl5oC+0.09(t015C)折算。用滤油机过滤液压油,油质纯净。检查油泵启动,停止压力值。检查单分、单合操作油压降。检查时间继电器动作三分钟后是否可靠切断电机电源。断路器检查完毕后无其它异常可进行试验操作。将液压机构电源操作电源恢复,打压至额定油压,电操作断路器应动作正常。五年检查维护内容:将液压油全部放出,清理低压油箱和辅助油箱。将油箱注满新液压油至规定油位。做排气操作之后,放压至额定油压。设备解体时的安全防护设备解体前,必需对设备内SF6气体进行全面分析测定,根据有毒气体含量,采取相应的安全防护措施,解除工作方案由总工程师

11、审批后执行。用回收净化装置净化SF6开断气,气体净化后,设备抽真空,绝对压力打到IMPa,用高纯氮气冲洗三次,充气冲洗压力1个大气压。检修人员穿戴防护服及防毒面具,设备封盖打开后,检修人员应暂离现场30min检修人员戴防毒面具或氧气呼吸器和防护手套将吸附剂取出,用吸尘器和毛刷清除粉尘,用汽油或丙酮清洗金属和绝缘零部件。工作结束后将使用过的防护用具,清洗干净,检修人员要洗澡。真空断路器灭弧室的更换:如果真空断路器开断短路故障电流达到技术规范规定的次数,或者在定期检查时,发现真空灭弧室漏气,都应更换灭弧室,更换灭弧室应注意以下事项:按产品说明书规定的顺序将损坏的灭弧室拆下。装上新灭弧室以前,用细砂

12、纸将导电接触面砂光,砂光后严禁在接触面上涂油。装配好真空灭弧室以后,应仔细调整动导电杆,使其保持在灭弧室的中间位置,并且使动导电杆在分、合闸过程中不擦碰灭弧室。安装完毕,应对灭弧室进行工频耐压试验(断路器处于分闸位置时在动、静触头之间施加电压),并将断路器合闸测量其主回路的电阻值。测量触头超程和断路器行程,并调整其规定值。各项试验合格后,应在不带负载下进行数十次合、分操作,确认无故障才可投入运行1.2.5隔离开关检修检修周期:大修:一年一次临时性检修:当刀闸存在过热,变黑等设备缺陷影响正常运行时均应进行临时性检修。隔离开关大修项目:清扫检查瓷瓶套管。检查开关接线端子。检查开关刀夹、弹簧、涂凡士

13、林油。检查调整传动机构。检查调整连锁装置。检查拧紧开关各部螺丝,接地线,定位销。检查三相刀闸的闭合同期性。检查刀闸开距。做35次分合闸,应灵活可靠。刀闸检修后应达到下列标准:瓷瓶套管清洁,无裂纹破损。刀夹、刀嘴、接线端子、无氧化斑点,无电弧烧损点,无过热变色等。开关传动机构灵活,拉合后销子复位。连锁装置准确动作。开关接触用0.05X10塞尺检查,线接触应塞不进去,面接触应塞入深度:接触面宽度50毫米及以下时,不超过4毫米,接触面宽度60毫米及以上时,不超过6毫米。接地线应完整,紧固。合闸时不错位,三相同期不超过3毫米。各连接点紧固无松动。其他调整参数符合有关规定。做35次分合闸,各部工作应可靠

14、。刀闸投入网络,各部不应有放电与震动声音。试验项目应符合预防性试验标准规定。1- 2.6避雷器避雷器检修周期:定期检修周期:一年一次(雷雨季节前)。临时性检修。避雷器定期检修项目:清扫避雷器外部。检查瓷套、法兰。检查各连接点导线,接地引线,测量接地电阻。试验。避雷器临时检修项目:按检修项目检修。根据落雷情况而定,解体检查阀片。试验。避雷器检修后应符合下列标准瓷套法兰无裂纹破损,瓷套与铁法兰粘结良好,接缝表面无裂纹。卡具紧固。引线接地线完整、紧固、无烧伤痕迹。试验项目应符合试验规程规定。1.2.7电力电缆电缆检修周期:定期检修:一年一次临时性检修:电缆有缺陷影响正常运行时,均应进行临时性检修。电缆定期检修项目:核对线路标牌、刷补引线相序色。更换部分电缆或全部电缆,更换损坏电缆标桩,补填沉陷土壤。清扫检修电缆中间头、终端头、引线及接地线。检修电缆构架、卡子。清扫检修电缆沟及隧道,检查沟盖是否完好,沟内是否进水。按试验规程项目试验。电缆检修后应符合下列标准:直埋电缆土壤无沉陷,标桩应完整。电缆沟应完好无损,雨季不应有雨水渗入。电缆构架完整,各结点紧固。电缆沟内清洁,电缆排列整齐。终端头无渗漏油,清洁,相序鲜明。检修后的终端头、中间头相序准确。电缆沟内中间头应有明显地面标志。试验项目应符合试验规程规定,并做记录。1.2.8架空线路
