1、光伏电站正常运行和事故处理的原则和方法总体要求一、太阳能光伏发电的原理：太阳能光伏发电的能量转换器是太阳能电池，又称光伏电池。太阳能光伏电池发电的原理是光生伏打效应。当太阳光（或其他光）照射到太阳能电池上时，电池吸收光能，产生光生电子-空穴对。在电池内建电场作用下，光生电子和空穴被分离，电池两端出现异号电荷的积累，即产生“光生电压”，这就是“光生伏打效应”。如在内建电场的两侧引出电极并接上负载，则负载就有“光生电流”流过，从而获得功率输出。这样，太阳的光能就直接变成了可以付诸使用的电能。可把上述太阳能电池将光能转换成电能的工作原理概况为如下3个主要过程：（1）太阳能电池吸收一定能量的光子后，半

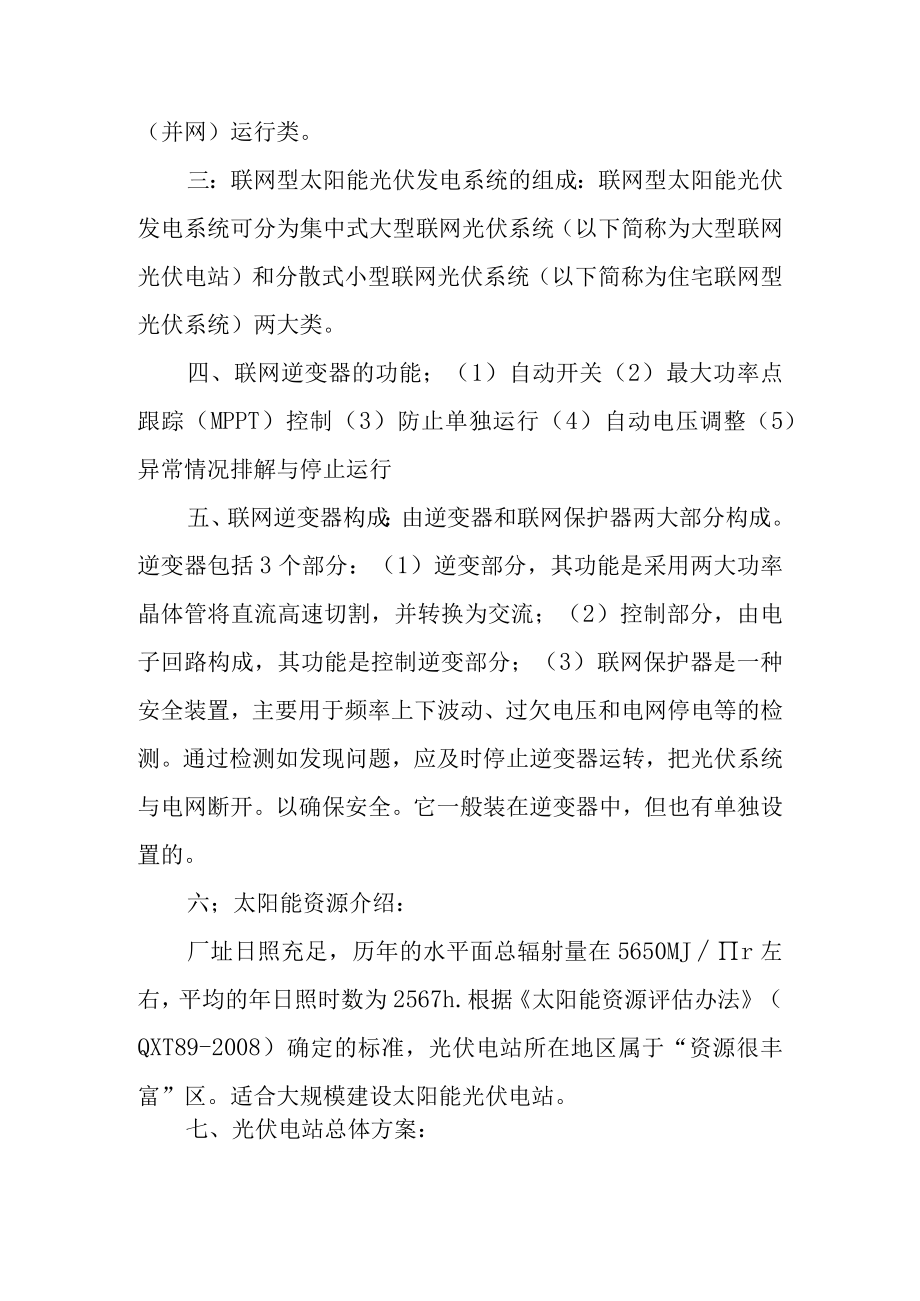

2、导体内产生电子-空穴对。称为“光生载流子”，两者的电性相反，电子带负电，空穴带正电；（2）电性相反的光生载流子被半导体P_N结所产生的静电场分离开；（3）光生载流子电子和空穴分别被太阳能电池的正、负极所收集，并在外电路中产生电流，从而获得电能。二、太阳能光伏发电系统的运行方式：通过太阳能电池将太阳辐射能直接转换为电能的发电系统称为太阳能电池发电系统（又称为太阳能光伏发电系统）。太阳能光伏发电系统的运行方式，主要分为离网运行和联网运行两大类。本光伏电站为联网（并网）运行类。三：联网型太阳能光伏发电系统的组成：联网型太阳能光伏发电系统可分为集中式大型联网光伏系统（以下简称为大型联网光伏电站）和分散
3、式小型联网光伏系统（以下简称为住宅联网型光伏系统）两大类。四、联网逆变器的功能；（1）自动开关（2）最大功率点跟踪（MPPT）控制（3）防止单独运行（4）自动电压调整（5）异常情况排解与停止运行五、联网逆变器构成：由逆变器和联网保护器两大部分构成。逆变器包括3个部分：（1）逆变部分，其功能是采用两大功率晶体管将直流高速切割，并转换为交流；（2）控制部分，由电子回路构成，其功能是控制逆变部分；（3）联网保护器是一种安全装置，主要用于频率上下波动、过欠电压和电网停电等的检测。通过检测如发现问题，应及时停止逆变器运转，把光伏系统与电网断开。以确保安全。它一般装在逆变器中，但也有单独设置的。六；太阳能

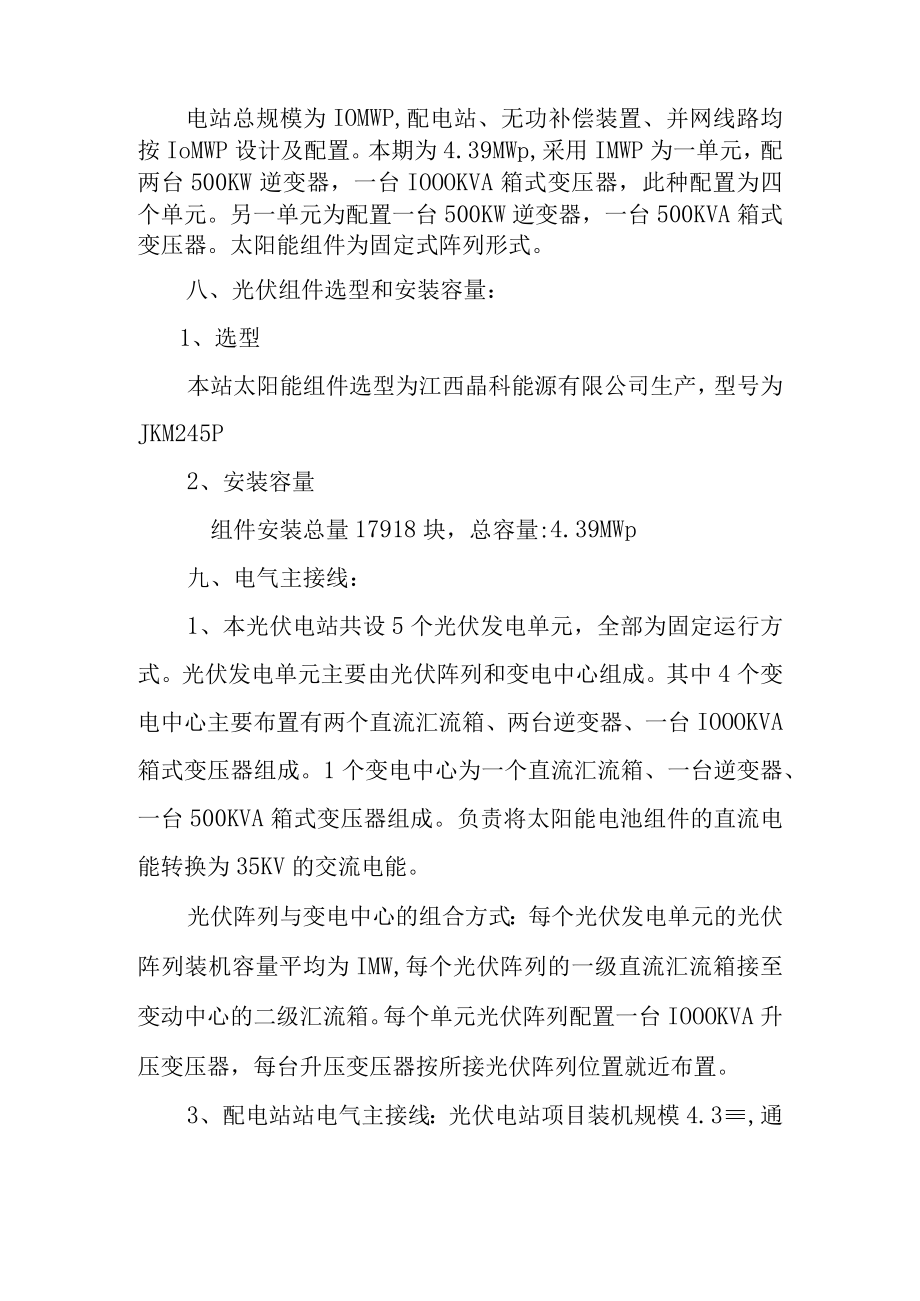

4、资源介绍：厂址日照充足，历年的水平面总辐射量在5650MJr左右，平均的年日照时数为2567h.根据太阳能资源评估办法（QXT89-2008）确定的标准，光伏电站所在地区属于“资源很丰富”区。适合大规模建设太阳能光伏电站。七、光伏电站总体方案：电站总规模为IOMWP,配电站、无功补偿装置、并网线路均按IoMWP设计及配置。本期为4.39MWp,采用IMWP为一单元，配两台500KW逆变器，一台IOOOKVA箱式变压器，此种配置为四个单元。另一单元为配置一台500KW逆变器，一台500KVA箱式变压器。太阳能组件为固定式阵列形式。八、光伏组件选型和安装容量：1、选型本站太阳能组件选型为江西晶科能
5、源有限公司生产，型号为JKM245P2、安装容量组件安装总量17918块，总容量:4.39MWp九、电气主接线：1、本光伏电站共设5个光伏发电单元，全部为固定运行方式。光伏发电单元主要由光伏阵列和变电中心组成。其中4个变电中心主要布置有两个直流汇流箱、两台逆变器、一台IOOOKVA箱式变压器组成。1个变电中心为一个直流汇流箱、一台逆变器、一台500KVA箱式变压器组成。负责将太阳能电池组件的直流电能转换为35KV的交流电能。光伏阵列与变电中心的组合方式：每个光伏发电单元的光伏阵列装机容量平均为IMW,每个光伏阵列的一级直流汇流箱接至变动中心的二级汇流箱。每个单元光伏阵列配置一台IOOOKVA升压变压器，每台升压变压器按所接光伏阵列位置就近布置。3、配电站站电气主接线：光伏电站项目装机规模4.3,通过5个光伏发电单元并经升压变压器升压后接入光伏电站配电站内35KV配电装置，以一回出线路接入高唐IlOKV曲庄变电站并入电网。4、站用电源：本工程站用电采用1台站用变压器，其中一回站变电源引自开关站35KV母线。另从附近电网IOKV馈电线路引接一回线路作为站用电备用电源。5、我站采用装机容量平均为0.87MW作为一个发点单元，每单元一台箱体式35KV就地升压变压器，共计5台，35KV主接线采用母线接线。
