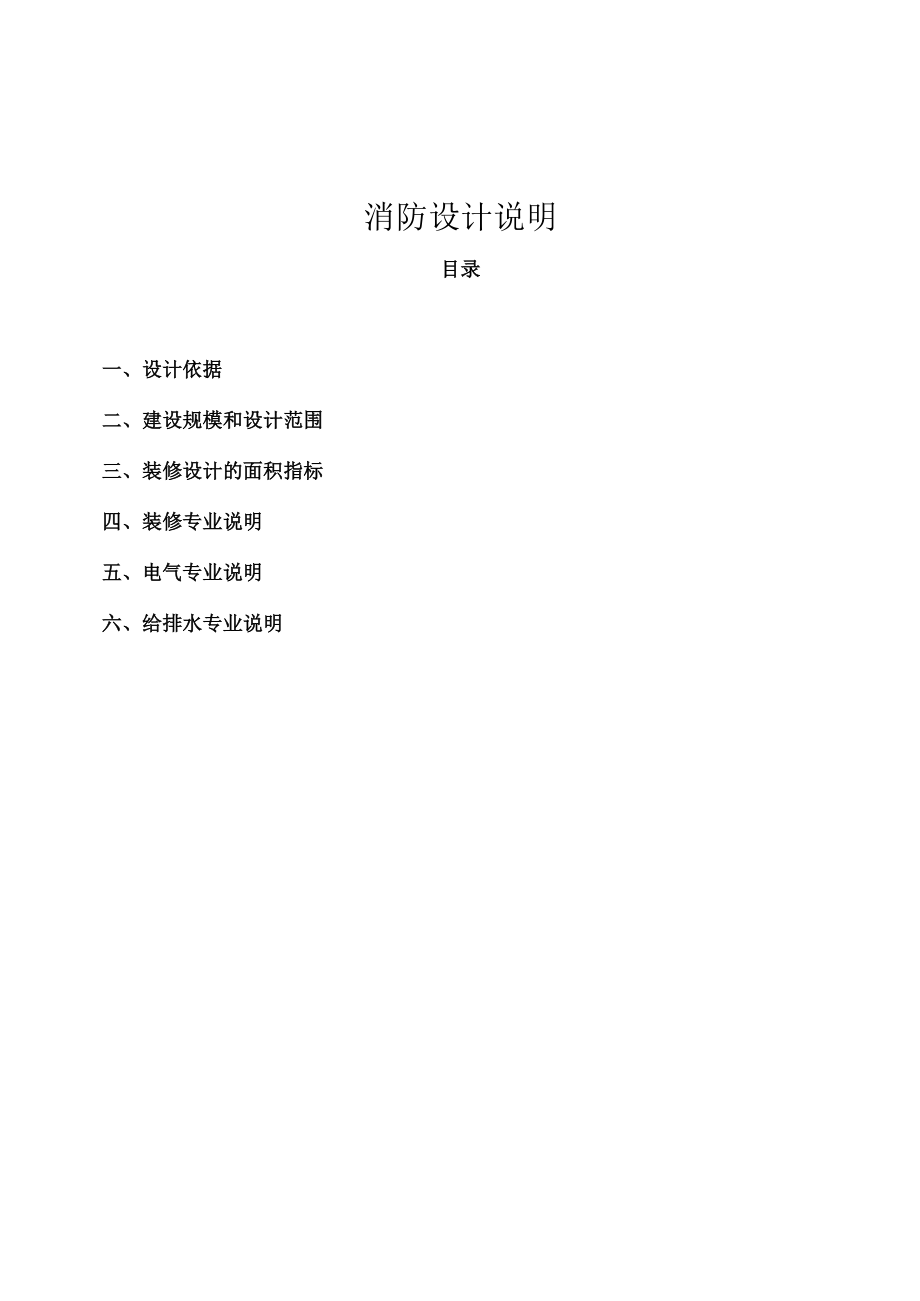

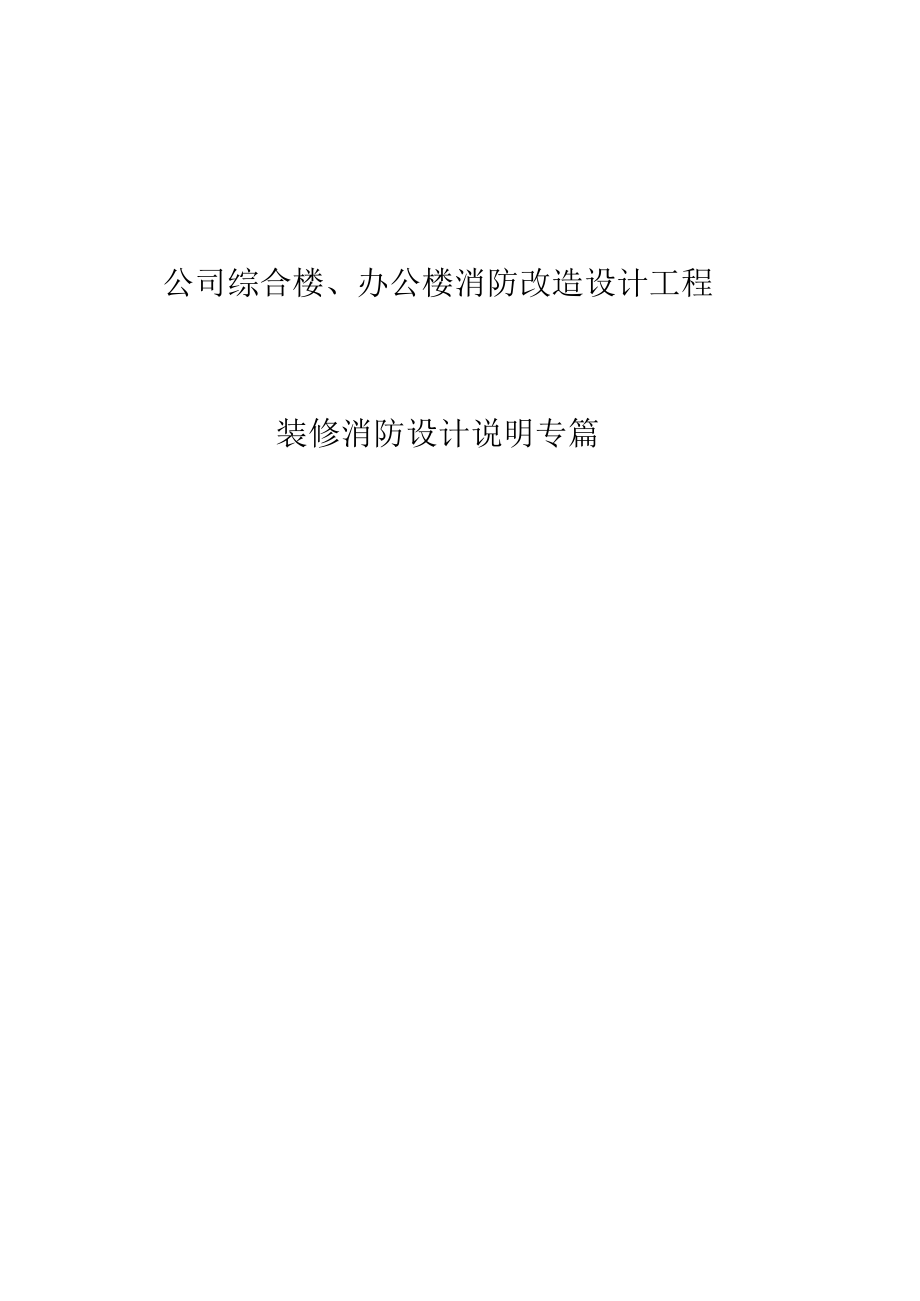

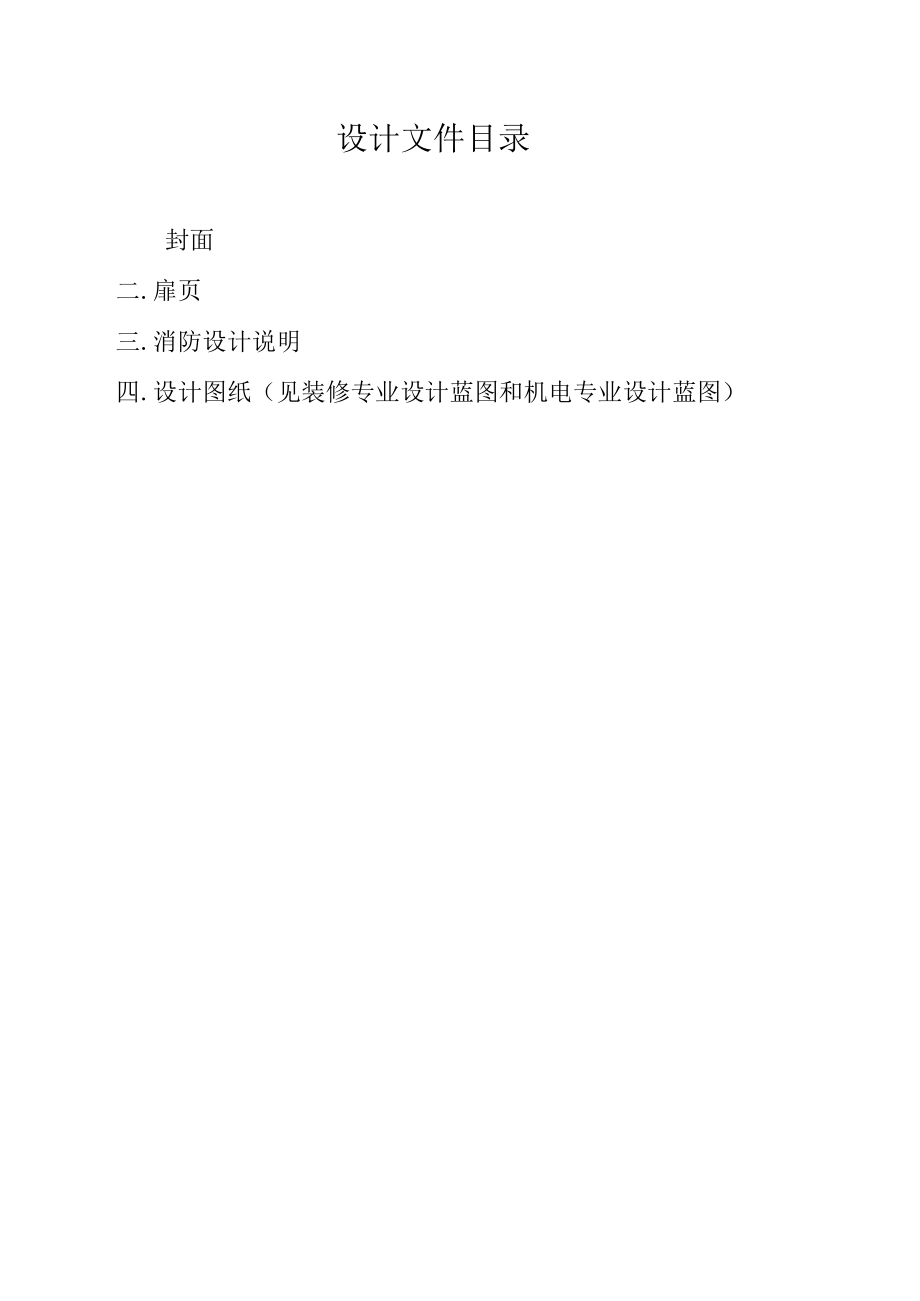

1、公司综合楼、办公楼消防改造设计工程装修消防设计说明专篇设计文件目录封面二.扉页三.消防设计说明四.设计图纸（见装修专业设计蓝图和机电专业设计蓝图）消防设计说明目录一、设计依据二、建设规模和设计范围三、装修设计的面积指标四、装修专业说明五、电气专业说明六、给排水专业说明一、设计依据建筑设计防火规范GB50016-2014（2018年版）建筑内部装修设计防火规范GB50222-2017金属与石材幕墙工程技术规范JGJ133-2001公共建筑节能设计标准GB50189-2015民用建筑工程室内环境污染控制规范GB50325-2010（2013年修订版）建筑装饰装修工程质量检收标准GB50210-20
2、18室内装饰装修材料胶粘剂中有害物质限量GB18583-2008室内装饰装修材料水性木器涂料中有害物质限量GB24410-2009室内装饰装修材料溶剂型木器涂料中有害物质限量GB18581-2009室内装饰装修材料地毯、地毯衬垫及地毯胶粘剂有害物质释放限量GB18587-2001室内装饰装修材料聚氯乙烯卷材地板中有害物质限量GB18586-2001.室内装饰装修材料木家具中有害物质限量GB18584-2001室内装饰装修材料人造板及其制品中甲醛释放限量GB18580-2017室内装饰装修材料内墙涂料中有害物质限量GB18582-2016室内装饰装修材料壁纸中有害物质限量GB18585-2016
3、办公建筑设计标准JGJ/T67-2019国家和地方政府颁布的有关防火设计规范及技术法规二、建设规模和设计范围(1)工程概况：本项目位于番禺区大石镇会江村办公楼(1栋7层，局部1层，高28.2m,设半地下室1层，总建筑面积为11940m2,半地下室为IV类汽车库，首层为会议厅，其它层为办公室)；综合楼(一栋5层，首层为厨房、雅座、大堂、办公；二层为餐厅；三层为学习室、办公室、活动室、训练用房；四层为办公室、会议室、综合用房；五层为图书馆、阅览室；高20.7米，占地面积为1020平方米，建筑面积4086平方米)。项目于2006年1月15日通过广州市公安消防局验收，消防设施现陈旧老化，自动报警系统已
4、无法满足正常工作，消防水源无法满足现行规范要求，存在严重的安全隐患，本次涉及范围为消防火灾自动报警系统、自动喷水灭火系统、室内消火栓系统、应急照明及疏散指示等消防系统，含因各消防系统改造破坏天花或墙面等装修工程恢复工作，不对原建筑结构、防火分区、疏散通道、疏散出口进行改动。(2)设计范围：本次装修设计范围为办公楼、综合楼火灾自动报警系统、自动喷水灭火系统、室内消火栓系统设计(详见装修专业设计蓝图)。三、装修设计的面积指标及安全疏散指标：(1)面积指标：本次装修设计范围为办公楼、综合楼，装修面积为16026m2,具体面积数详见下表：编号名称建筑面积m2建筑高度m地上/地下层数结构形式主要功能Ol
5、办公楼1194028.27层/1层钢筋混凝土结构办公场所02综合楼408620.75层/0层钢筋混凝土结构办公场所（2）安全疏散指标：a、本工程主要更换新的自动报警系统设备设施、应急疏散指示、闭式喷头；b、本工程所在建筑单体原设计耐火等级为二级，钢筋混凝土结构，建筑原有隔墙采用轻钢龙骨硅酸钙隔墙、实体墙（不燃A级），耐火极限1.5ho原有天花采用轻钢龙骨铺硅酸钙板、原楼板及铝扣天花（不燃A级），地面为木地板（难燃Bl级），地砖（不燃A级）；c、本次装修改造工程为办公楼、综合楼，只对消防系统进行整改、设计装饰装修饰面拆除原状恢复，不对原建筑结构、防火分区、疏散通道、疏散出口进行改动。四、装修专业
6、说明：使用功能以及功能分区：本工程装修区域原用途为综合及办公，现设计用途为综合及办公。功能分区沿用原建筑防火分区、疏散通道及疏散出口，不做改动。平面布局（具体详见装修设计图）对原工程改建情况（具体详见装修设计图）装修各部位采用的装修材料燃烧性能等级；室内装修设计防火规范要求各部位采用的装修材料性能等级要求如下：建筑物及场所建筑规模、性质装修材料燃烧性能等级顶棚墙面地面隔断固定家具装饰织物家具包布其它装饰材料窗窜帷幕床罩观众厅、会议厅、多功能厅、等候厅等每个厅建筑面积40Om2AABlBlB2BlBlB2办公场所一类建筑ABlBlBlB2BlBlBlBl室内精装疏散通道/消防前室防火设计:建筑物
7、及场所位置装修材料燃烧性能等级顶棚墙面地面固定家具办公场所疏散通道/消防前室AAAB2注：楼梯间、电梯机房的地面、墙面、天棚均应为A级。施工图说明本设计为消防系统改造设计，不动框架不变外观，相关配套设施根据本设计作相应的调整。图中所有轻钢龙骨石膏板吊顶，连接构造符合图纸要求。防火分区，消防疏散按原建筑防火分区、疏散通道及疏散出口；各类管线井均按原建筑设计不变。图中所示风口、喷淋、烟感等专业点位仅为示意，应以相关专业设计为准。天花：轻钢龙骨硅酸钙板吊顶制作；外涂无机涂料饰面；隔墙及墙面：所有隔断、防火分区的墙均采用防火砖墙外砌筑至楼板底；无机涂料、玻璃和铝材；地面：木地板、瓷砖；固定家具：玻璃、
8、难燃夹板（防火处理）内部隔间门均应采用平开门、且完成后的门净宽应大于等于900mm。（含卫生间，库房，储物间）主材要求建筑装饰装修工程所用材料的品种、规格和质量应符合设计要求和国家现行行标准的规定当设计无要求时应符合国家现行标准的规定,严禁使用国家明令淘汰的材料。建筑装饰装修工程所用材料应符合国家有关建筑装饰装修材料有害物质限量标准的规定。所有材料进场时应对应品种、规格、外观和尺寸进行验收。材料包装应完好,应有产品合格证书、中文说明书及相关性能的检验报告；进口产品应按规定进行商品检验。进场后需要进行复验的材料种类及项目应符合本规范各章的规定。当国家规定或合同约定应对材料进行见证检测时，或对材料
9、的质量发生争议时,应进行见证检测。(6)工程内容天花：吊顶标高、尺寸、起拱和造型应符合设计要求。硅酸钙板饰面的材质、品种、规格、图案和颜色应符合设计要求。暗龙骨吊顶工程的吊杆、龙骨和饰面材料的安装必须牢固。吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计要求。金属吊杆、龙骨应经过表面防腐防锈处理。地面：瓷砖。施工前均须按设计图纸要求弹线。要求对缝，准确划分图案、边框。并按图纸指定之排列的互接方式排列。隔墙：间隔为高间隔成品间隔，主要材料为轻钢龙骨、硅酸钙板、镜子、玻璃和铝材。轻钢龙骨主件、配件及紧固材料都应符合设计要求。填充隔音材料按设计要求选用。罩面板采规格、厚度按图纸要求选定。骨架连接
10、及罩面安装参照大样图纸施工。墙面：水性涂料涂饰工程所用涂料的品种、型号和性能应符合设计要求。水性涂料涂饰工程的颜色、图案应符合设计要求。水性涂料涂饰工程应涂饰均匀、粘贴牢固，不得漏涂、透底、起皮和掉粉。水性涂料涂饰工程的基层处理应符合建筑装饰装修工程施工质量验收规范第10.L5条的要求。木制品：所有饰面板材均须根据设计要求要求着色及油漆。不着色的饰面板在开割前先涂清漆两遍以作保护。所有木饰线均需选用与所配合的饰面板相同的木料，色泽需一致或接近。防火板：要求拼接缝口细密，整体平整，不起包，成品无缺口，表面无粘胶残留液。所有装饰用木材，除外露着色、油漆部分外，双面均须刷三遍防火涂料。玻璃安全要求：
11、门玻璃和固定门玻璃的选用应符合下列规定：1 .有框玻璃应使用符合规定的安全玻璃；当玻璃面积不大于0.5m2时，也可使用厚度不小于6mm的普通退火玻璃和夹丝玻璃。2 .无框玻璃应使用符合规定,且公称厚度不小于IOmm的钢化玻璃。室内隔断应采用安全玻璃，人群集中的公共场所和运动场所中装配的玻璃应符合下列规定：1 .有框玻璃应使用符合规定，且公称厚度不小于5mm的钢化玻璃或公称厚度不小于6.38mm的夹层玻璃。2 .无框玻璃应使用符合规定,且公称厚度不小于IOmnl的钢化玻璃。(七)安全疏散计算1、办公楼本次办公楼消防改造位于首至七层，使用性质为办公。每层单独作为一个防火分区，根据建筑防火规范要求高
12、层建筑防火分区最大不超过1500设有自动灭火装置最大不超过3000本项目设有自动灭火装置，最大防火分区面积不大于3000满足相关规范要求。首层建筑面积约2593.6首层所在防火分区核定疏散人数约为750人，所需疏散宽度为7.5m(7501.0100=7.5),安全出口宽度总和为14.2m,满足其疏散宽度要求；其中礼堂部分核定疏散人数约为700人，所需疏散宽度为7.Om(7001.0100=7.0),安全出口宽度总和为9.4m,满足其疏散宽度要求。二层建筑面积为1480二层所在防火分区核定疏散人数约为150人，所需疏散宽度为1.5111(150乂1.0400=1.5),安全出口宽度总和为2.0m
13、,满足其疏散宽度要求。三层建筑面积为1029)2,三层所在防火分区核定疏散人数约为150人，所需疏散宽度为1.5111(150乂1.0100=1.5),安全出口宽度总和为2.0m,满足其疏散宽度要求。四层建筑面积为10669)2,四层所在防火分区核定疏散人数约为150人，所需疏散宽度为L5m(150L0100=L5),安全出口宽度总和为20m,满足其疏散宽度要求。五层建筑面积为1066.9五层所在防火分区核定疏散人数约为150人，所需疏散宽度为1.5m(150X1.0100=1.5),安全出口宽度总和为2.0m,满足其疏散宽度要求。六层建筑面积为984.3肝，六层所在防火分区核定疏散人数约为1
14、50人，所需疏散宽度为1.5小(150*1.04100=1.5),安全出口宽度总和为20m,满足其疏散宽度要求。七层建筑面积为851七层所在防火分区核定疏散人数约为10人，所需疏散宽度为Im(IOOXLO100=l),安全出口宽度总和为2.0m,满足其疏散宽度要求。本次装修工程内，房间内任一点至最近安全出口的距离均不大于25m(最大值)，(建筑物内全部设置自动喷水灭火系统时，其安全疏散距离可按本表的规定增加25%)o2、综合楼本次综合楼消防改造位于首至五层，使用性质为厨房、雅座、大堂、办公。每层单独作为一个防火分区，根据建筑防火规范要求多层建筑防火分区最大不超过2500设有自动灭火装置最大不超过5000本项目设有自动灭火装置及自动报警系统，最大防火分区面积不大于5000满足相关规范要求本层改造面积为1020.22,每层作一个防火分区。首层所在防火分区核定疏散人数约为439人(10202X043=439),所需疏散宽度为4.39m(4391.0100=4.39),安全出口宽度总和为9m,满足其疏散宽度要求；二层建筑面积为993.65tf,核定疏散人数约270人。所需疏散宽度为2.7m(2701.0100=2.7),安全出口宽度总和为3m,满足疏散宽度要求。三层建筑面积为87L252,核定疏散人数约150人。所需疏散宽度为L5m（1501.0100=1.5）
