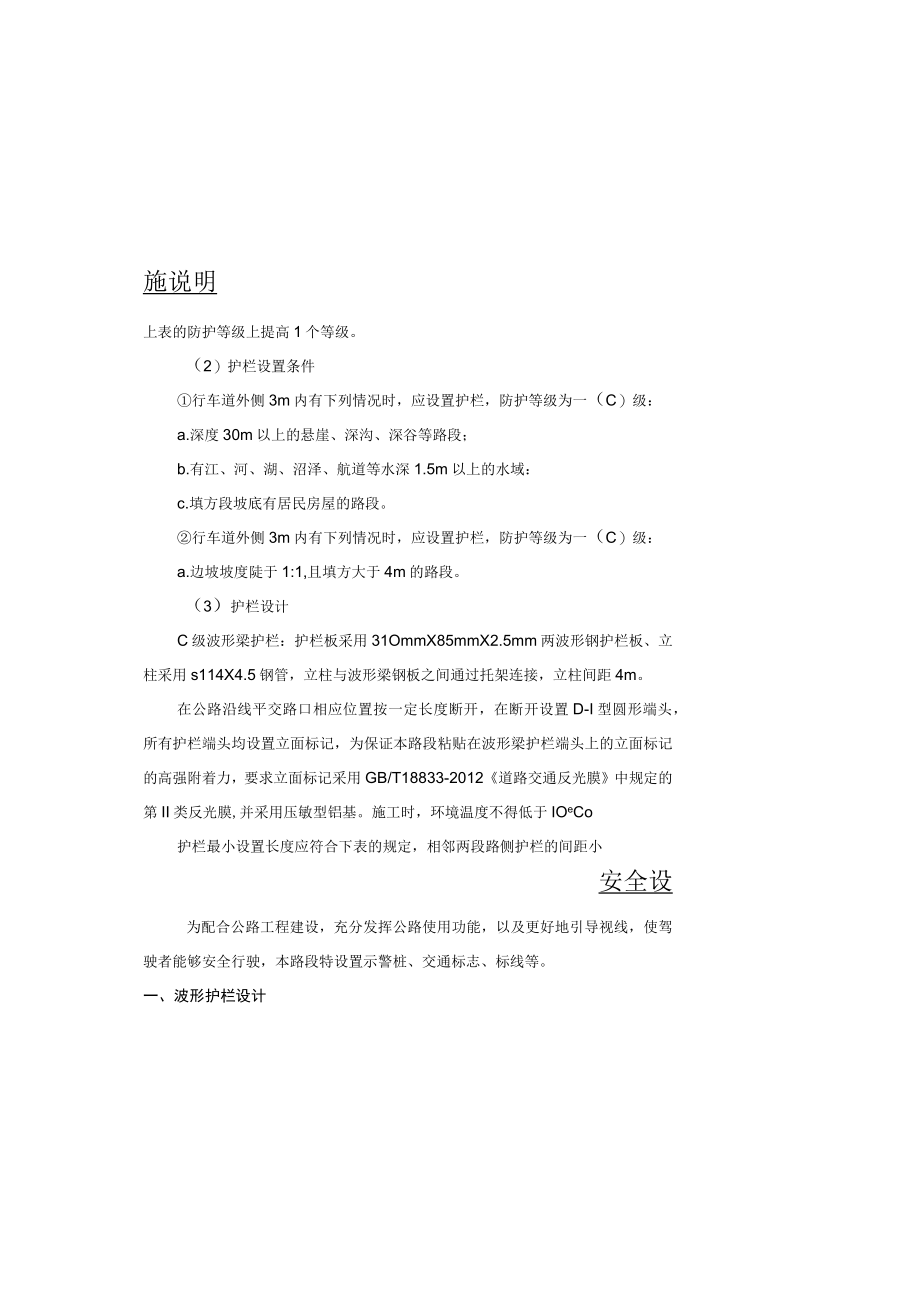

1、施说明上表的防护等级上提高1个等级。（2）护栏设置条件行车道外侧3m内有下列情况时，应设置护栏，防护等级为一（C）级：a.深度30m以上的悬崖、深沟、深谷等路段；b.有江、河、湖、沼泽、航道等水深1.5m以上的水域：c.填方段坡底有居民房屋的路段。行车道外侧3m内有下列情况时，应设置护栏，防护等级为一（C）级：a.边坡坡度陡于1:1,且填方大于4m的路段。（3）护栏设计C级波形梁护栏：护栏板采用31OmmX85mmX2.5mm两波形钢护栏板、立柱采用s114X4.5钢管，立柱与波形梁钢板之间通过托架连接，立柱间距4m。在公路沿线平交路口相应位置按一定长度断开，在断开设置D-I型圆形端头，所有护

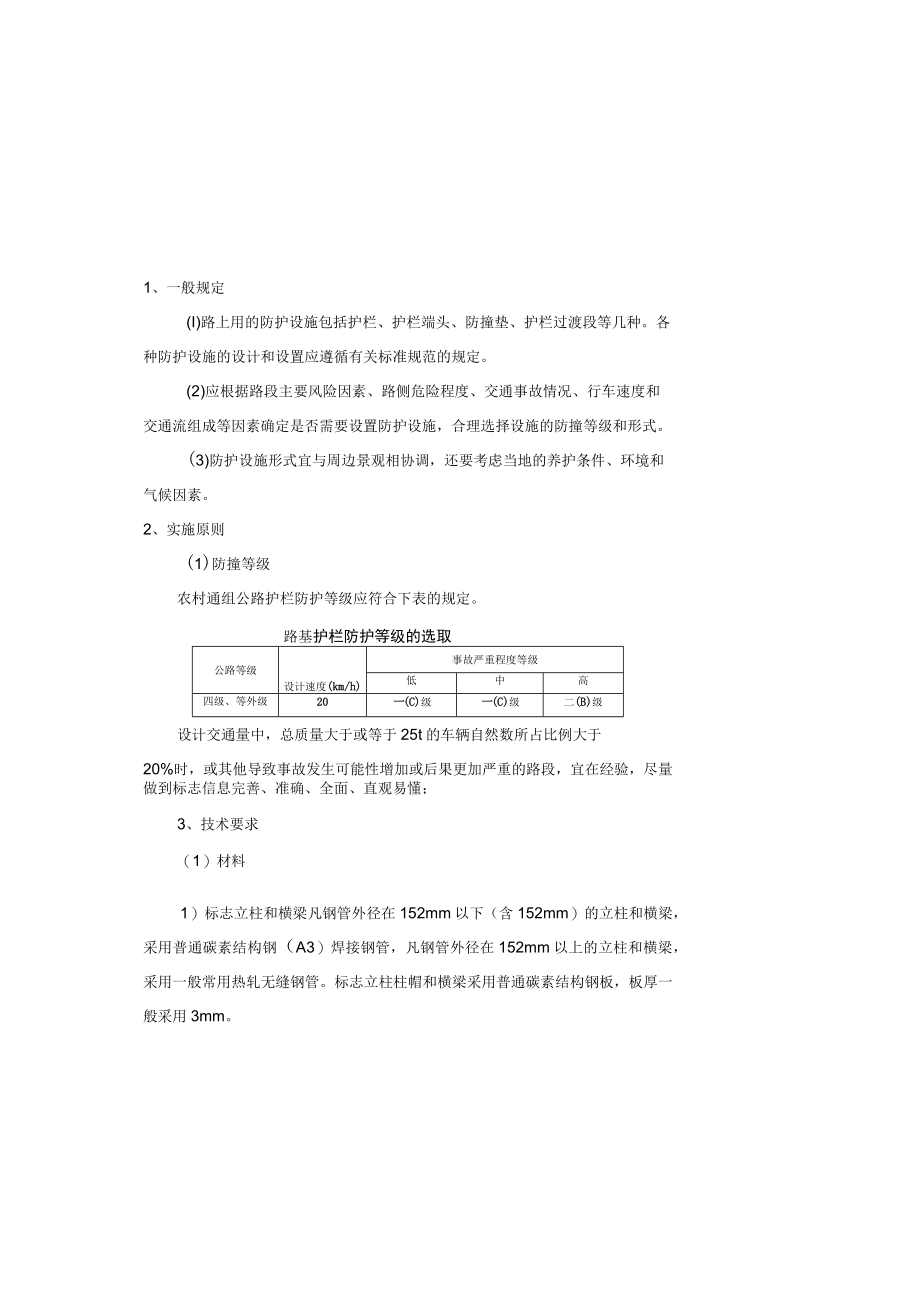

2、栏端头均设置立面标记，为保证本路段粘贴在波形梁护栏端头上的立面标记的高强附着力，要求立面标记采用GB/T18833-2012道路交通反光膜中规定的第II类反光膜,并采用压敏型铝基。施工时，环境温度不得低于IOeCo护栏最小设置长度应符合下表的规定，相邻两段路侧护栏的间距小安全设为配合公路工程建设，充分发挥公路使用功能，以及更好地引导视线，使驾驶者能够安全行驶，本路段特设置示警桩、交通标志、标线等。一、波形护栏设计1、一般规定(I)路上用的防护设施包括护栏、护栏端头、防撞垫、护栏过渡段等几种。各种防护设施的设计和设置应遵循有关标准规范的规定。(2)应根据路段主要风险因素、路侧危险程度、交通事故情
3、况、行车速度和交通流组成等因素确定是否需要设置防护设施，合理选择设施的防撞等级和形式。(3)防护设施形式宜与周边景观相协调，还要考虑当地的养护条件、环境和气候因素。2、实施原则(1)防撞等级农村通组公路护栏防护等级应符合下表的规定。路基护栏防护等级的选取公路等级设计速度(km/h)事故严重程度等级低中高四级、等外级20一(C)级一(C)级二(B)级设计交通量中，总质量大于或等于25t的车辆自然数所占比例大于20%时，或其他导致事故发生可能性增加或后果更加严重的路段，宜在经验，尽量做到标志信息完善、准确、全面、直观易懂；3、技术要求（1）材料1）标志立柱和横梁凡钢管外径在152mm以下（含152

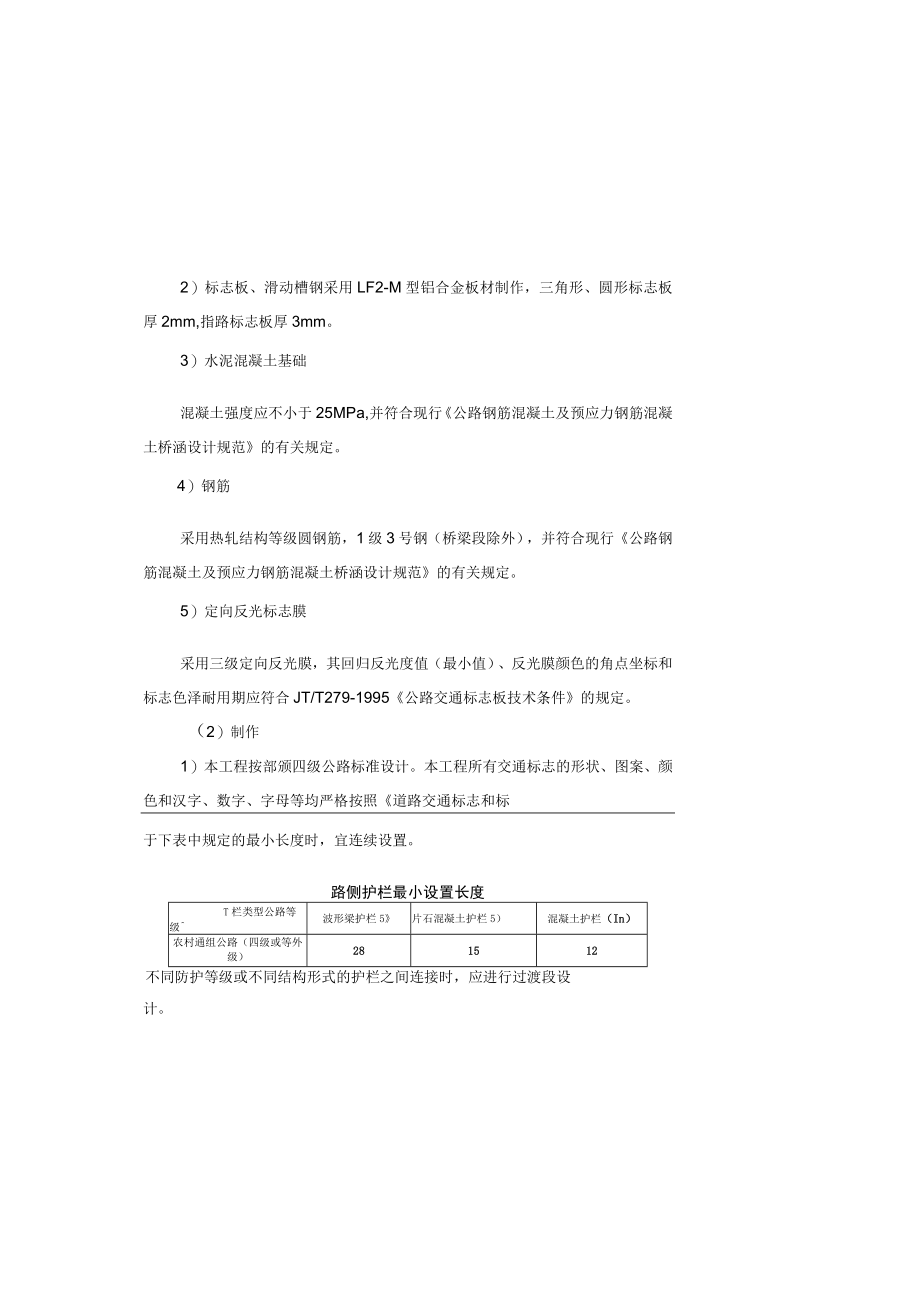

4、mm）的立柱和横梁，采用普通碳素结构钢（A3）焊接钢管，凡钢管外径在152mm以上的立柱和横梁，采用一般常用热轧无缝钢管。标志立柱柱帽和横梁采用普通碳素结构钢板，板厚一般采用3mm。2）标志板、滑动槽钢采用LF2-M型铝合金板材制作，三角形、圆形标志板厚2mm,指路标志板厚3mm。3）水泥混凝土基础混凝土强度应不小于25MPa,并符合现行公路钢筋混凝土及预应力钢筋混凝土桥涵设计规范的有关规定。4）钢筋采用热轧结构等级圆钢筋，1级3号钢（桥梁段除外），并符合现行公路钢筋混凝土及预应力钢筋混凝土桥涵设计规范的有关规定。5）定向反光标志膜采用三级定向反光膜，其回归反光度值（最小值）、反光膜颜色的角点
5、坐标和标志色泽耐用期应符合JT/T279-1995公路交通标志板技术条件的规定。（2）制作1）本工程按部颁四级公路标准设计。本工程所有交通标志的形状、图案、颜色和汉字、数字、字母等均严格按照道路交通标志和标于下表中规定的最小长度时，宜连续设置。路侧护栏最小设置长度T栏类型公路等级波形梁护栏5片石混凝土护栏5）混凝土护栏（In）农村通组公路（四级或等外级）281512不同防护等级或不同结构形式的护栏之间连接时，应进行过渡段设计。护栏的任何部分不得侵入公路建筑限界，原则上，护栏设置时，应根据护栏需要的宽度加宽路基。二、标志设计1、设计依据中华人民共和国国家标准道路交通标志和标线（GB5768-20
6、09）及中华人民共和国交通部部颁公路工程基本建设项目文件编制办法。2、布设原则（1）本着“以人为本，安全第一”的指导思想和交通工程设施布局合理、经济实用、清晰醒目、全时保障、维护方便、美观大方，与项目所在路网的设施一致的原则进行设置。（2）确保行车安全、通畅和快捷，以完全不熟悉本路段及其周围环境的外地司机为考虑对象，通过交通标志的引导顺利快捷地到达目的地；（3）交通标志的结构、板面设计以美观、清晰为指导，设计成庄重、大方、安全、醒目的标志。（4）标志信息，以道路交通标志和标线为基础，根据本路段的实际需要，吸取国内外其他同等级公路工程上采用的各类交通标志的实用施。7)镀锌层在运输、安装过程中造成
7、的损伤，应及时采取补救措施。8)所有的标志板面均应做成小样品，待业主审查批准后，方可按照实际尺寸进行制造。三、标线设计1、设计依据中华人民共和国国家标准道路交通标志和标线(GB5768-2009)及中华人民共和国交通部部颁公路工程基本建设项目文件编制办法。2、布设原则路面标线的设计应能正确管制和引导交通，确保车流分道行驶，加强车流行驶纪律和秩序，合理利用路面有效面积。路面标线材料应具有耐久性、耐磨性、粘结力、施工性、经济性及保证白天、黑夜都具有良好的可视性。本次道路设计标线类型为车行道边缘线。车行道边缘线采用热熔型反光标线，标线采用15Cm白色实线，在交叉路口处为虚线，标线厚度为1.8+0.2
8、mm;其它标线采用热塑型反光标线，标线厚度为3.5+0.2mm。3、施工技术要求设置标线的路面应清洁干爆，无松散颗粒、灰尘，油污或其他有害物质。标线施划时应设置交通安全措施，避免行人，车辆进入作业区内。所有标线应顺直、光洁、均匀，无拖边和涂料滴漏情况，标线施工还不得污染路面。图中标出的标线位置为典型位置，施工时应根据实际线（GB5768-2009）标准或设计图的规定执行，其中指路标志的汉字高度采用40Cmo2）交通标志的边框外缘应有衬底色。衬底色规定为：警告标志黄色，禁令标志为白色，指示标志为蓝色。3）标志板与滑动槽钢、卷边加固件的连接，在保证连接强度和标志面板平整，不影响贴反光膜的前提下，采
9、用钾钉或电焊。4）考虑到大型指路标志在制造、安装、运输过程中的困难，厂家在制造过程中，根据标志面板设计的具体情况允许采取适当分割的办法制造，可以分别贴反光膜，分开运输，在安装时再进行拼接。5）本工程的警告、禁令、指示标志采用全反光三级反光膜。（3）施工注意事项1）路侧设置的柱式标志，标志板内缘距土路肩边缘的距离不得小于25cm；单柱式标志，标志板下缘距路面的净空高度不得小于1.5m。2）所有标志立柱和横梁都应焊接柱帽和横梁帽，柱帽和横梁帽用钢板冲压成型。3）标志板在运输、安装过程中应小心，避免对标志板、反光膜产生损伤。4）标志支撑结构（包括：立柱、横梁、法兰盘）应按规范进行热浸镀锌处理。镀锌量
