1、共用热控安装方案1 .编制依据1.1 公司职业安全健康/环境管理体系文件1.2 火电施工质量检验评定标准热工仪表及控制装置篇XXXX年版)1.3 电力建设施工及验收技术规范第五部分；热工自动化(DL/T5190.5-)1. 4发电厂热工专业监理细则1.5 XXXX电厂三期工程招标文件及图纸1.6 XXXX电厂三期工程5#机组施工承包合同1.7 电力建设安全工作规程DL5009.1-20141.8 自动化仪表工程施工及验收规范(GB500932013)1 .9建设工程安全生产管理条例15112116351.10工程建设标准强制性条文04DX0022 .工程概况XXXX电厂三期扩建(2600MW)
2、工程#5机组，热控安装工程热工控制采用机、炉、电、网及辅助车间集中控制方式，电子设备间与单元控制室集中布置。共用热控设备的安装主要包括电子设备间内DCS系统装置安装、配件制作和全厂热控防腐油漆等工作。3 .作业准备工作及条件3.1 共用热控安装施工前需具备下列条件：3.1.1 施工图纸、有关技术文件及必要的仪表安装使用说明书齐全。施工图纸已经过会审。专业施工组织设计已经审批。所有施工人员都经过安全技术交底并熟悉了施工现场。3.1.2 施工区域内土建一次灌浆结束，土建使用的钢模板、脚手架及其它临建设施基本拆移士TGo3.1.3 预埋件都已打出，底座安装标高已确定。3. 1.4具备施工及照明用电。
3、3.2作业机械工具3.2.1作业用的电动工具已经过安全及机械性能检查，个人工具配备齐全。3.2.2热控安装工作复杂多样,其所涉及到的机械、工器具、仪表等种类应配备齐全、质量可靠，能满足热控安装施工工程质量与进度以及安全文明施工的要求。3.2.3共用热控安装需用的主要机械、工具如下：序号名称数量1电焊机2台2角向磨光机6台3手提电钻4台4电缆轴架4付5电缆牌打印机1台6号头打印机1台7电锤1台8运输小车2辆3.3 施工材料3. 3.1施工前根据施工图纸提前做好各项工程用料计划，严格做到计划用料。4. 3.2各种材料必须符合相关的标准要求，预防劣质材料影响工程质量、工艺。5. 3.3依据施工进度计

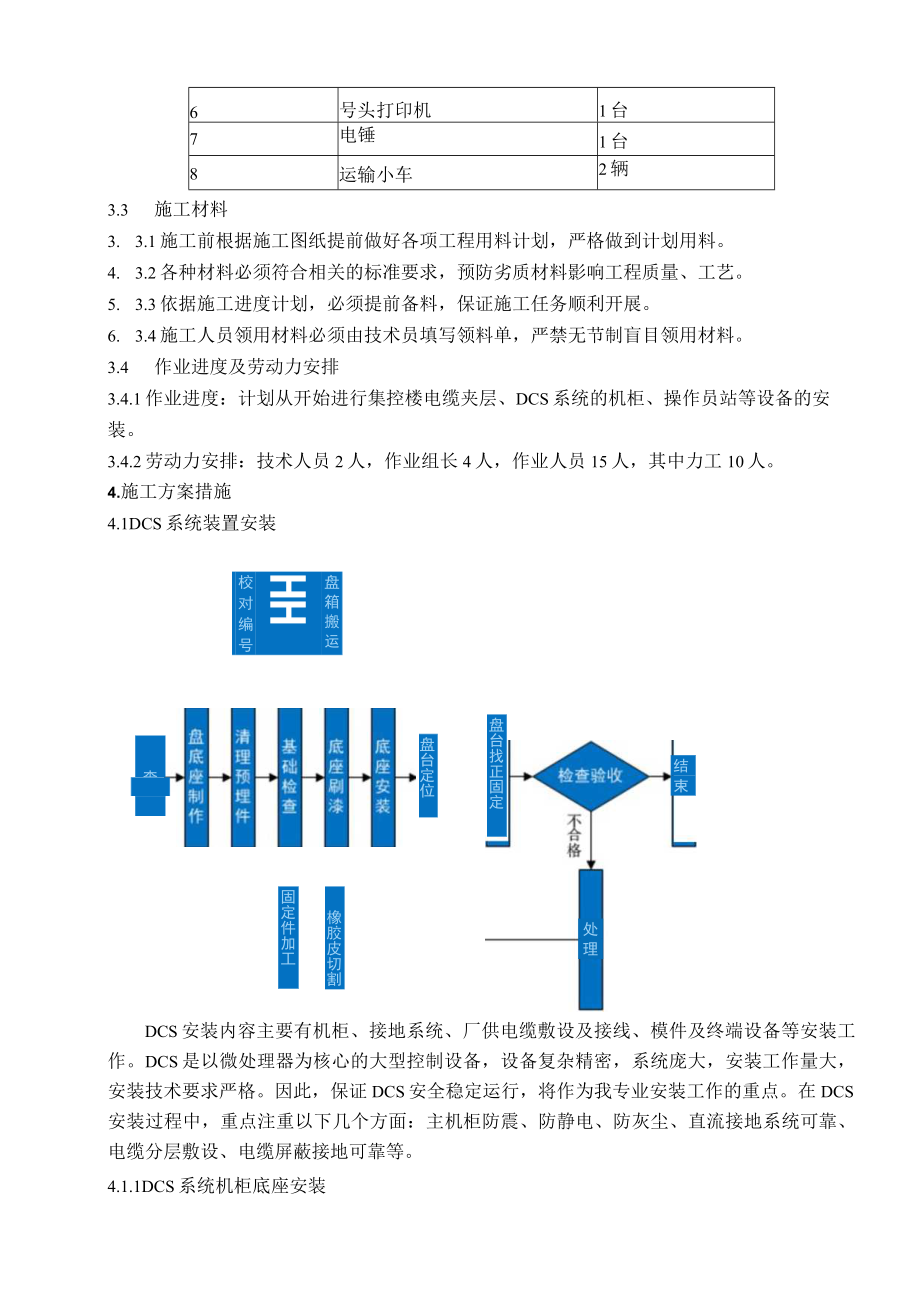

4、划，必须提前备料，保证施工任务顺利开展。6. 3.4施工人员领用材料必须由技术员填写领料单，严禁无节制盲目领用材料。3.4 作业进度及劳动力安排3.4.1作业进度：计划从开始进行集控楼电缆夹层、DCS系统的机柜、操作员站等设备的安装。3.4.2劳动力安排：技术人员2人，作业组长4人，作业人员15人，其中力工10人。4.施工方案措施4.1DCS系统装置安装盘箱搬运HH 校对编号 Il 设备开箱查阅InI纸盘台定位固定件加工橡胶皮切割处理结束盘台找正固定DCS安装内容主要有机柜、接地系统、厂供电缆敷设及接线、模件及终端设备等安装工作。DCS是以微处理器为核心的大型控制设备，设备复杂精密，系统庞大，

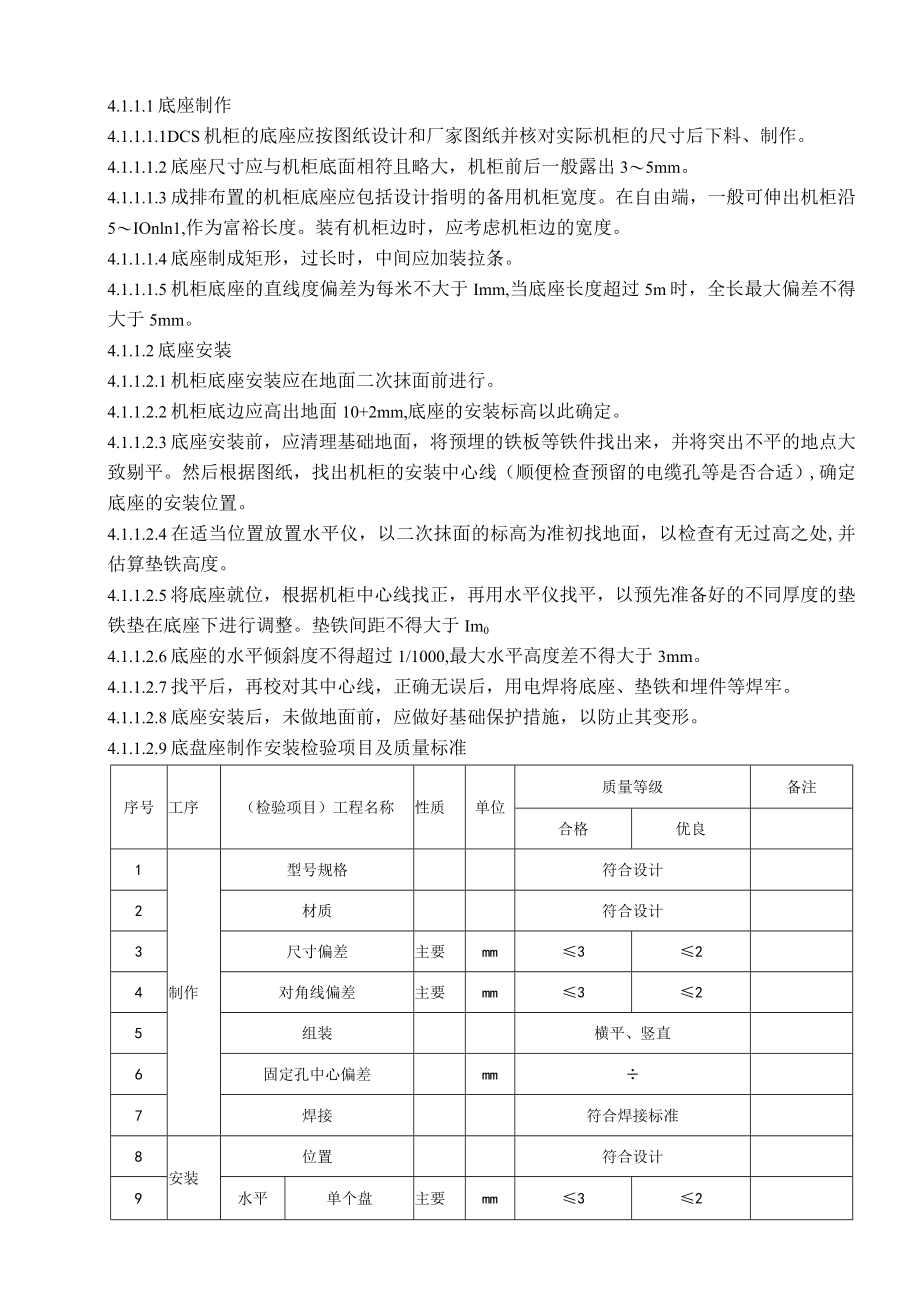

5、安装工作量大，安装技术要求严格。因此，保证DCS安全稳定运行，将作为我专业安装工作的重点。在DCS安装过程中，重点注重以下几个方面：主机柜防震、防静电、防灰尘、直流接地系统可靠、电缆分层敷设、电缆屏蔽接地可靠等。4.1.1DCS系统机柜底座安装4.1.1.1底座制作4.1.1.1.1DCS机柜的底座应按图纸设计和厂家图纸并核对实际机柜的尺寸后下料、制作。4.1.1.1.2底座尺寸应与机柜底面相符且略大，机柜前后一般露出35mm。4.1.1.1.3成排布置的机柜底座应包括设计指明的备用机柜宽度。在自由端，一般可伸出机柜沿5IOnln1,作为富裕长度。装有机柜边时，应考虑机柜边的宽度。4.1.1.
6、1.4底座制成矩形，过长时，中间应加装拉条。4.1.1.1.5机柜底座的直线度偏差为每米不大于Imm,当底座长度超过5m时，全长最大偏差不得大于5mm。4.1.1.2底座安装4.1.1.2.1机柜底座安装应在地面二次抹面前进行。4.1.1.2.2机柜底边应高出地面10+2mm,底座的安装标高以此确定。4.1.1.2.3底座安装前，应清理基础地面，将预埋的铁板等铁件找出来，并将突出不平的地点大致剔平。然后根据图纸，找出机柜的安装中心线（顺便检查预留的电缆孔等是否合适）,确定底座的安装位置。4.1.1.2.4在适当位置放置水平仪，以二次抹面的标高为准初找地面，以检查有无过高之处,并估算垫铁高度。4
7、.1.1.2.5将底座就位，根据机柜中心线找正，再用水平仪找平，以预先准备好的不同厚度的垫铁垫在底座下进行调整。垫铁间距不得大于Im04.1.1.2.6底座的水平倾斜度不得超过1/1000,最大水平高度差不得大于3mm。4.1.1.2.7找平后，再校对其中心线，正确无误后，用电焊将底座、垫铁和埋件等焊牢。4.1.1.2.8底座安装后，未做地面前，应做好基础保护措施，以防止其变形。4.1.1.2.9底盘座制作安装检验项目及质量标准序号工序（检验项目）工程名称性质单位质量等级备注合格优良1制作型号规格符合设计2材质符合设计3尺寸偏差主要mm324对角线偏差主要mm325组装横平、竖直6固定孔中心偏
8、差mm7焊接符合焊接标准8安装位置符合设计9水平单个盘主要mm3210偏差成排盘每米mm111全长主要mm312底座顶高出地面mm102013固定牢固14油漆均匀、完整、美观以下空白4.1.2DCS机柜安装4.1.2.1安装应具备的条件4.1.2.1.1电子设备间内的所有建筑性工作全部结束（包括装修、照明、空调、通风等）。照明、空调系统已经投入使用。4.1.2.1.2室内清洁无杂物，温度、湿度达到规定范围值。4.1.2.2搬运与开箱4.1.2.2.1DCS机柜到达现场后，安装前应存放在空调库内。4.1.2.2.2机柜运输前，应勘查好运输路径，并做好道路平整。4.1.2.2.3为搬运方便并避免造
9、成机柜损坏，DCS机柜及其它外围设备，应带包装箱运输到安装位置。在运输过程中，应采取措施防止机柜倾倒。4.1.2.2.4开箱时，应使用起钉器起钉子，然后拆除箱板。如使用撬棍，不得以机柜面为支点，并严禁将撬棍深入木箱内乱撬。4.1.2.2.5机柜运输时，应根据箱号和安装位置，有顺序地逐一运到基础上。必要时，应临时固定，防止倾倒。4. 1.2.2.6搬运时，机柜门应关闭并锁上。4.1. 2.2.7在机柜运输时应使用液压叉车，不得使用滚杠。运输过程中应有保护地面的措施。4.1.2.3DCS机柜安装按下列步骤进行4.1.2.3.1在底座上先把每块机柜调整到合适位置，定位底座上的地脚螺丝孔位置。然后将机
10、柜移下，在底座上各地脚螺栓就孔的位置一一钻孔攻丝后，再将机柜放在底座上，拧上螺栓（暂勿拧紧）。4.1.2.3.2机柜找正、找平时，可精确调整第一个机柜，再以第一个机柜为准，一一调整其它机柜。找正、找平后，应紧固地脚螺栓和机柜间螺栓，并再次复查水平度和垂直度，应符合下列要求：a.机柜正面及正面边线不垂直度小于机柜高的O.15%0b.相邻两机柜连接处的机柜正面不得凹凸不平，平面度允许误差为1mm,当机柜间连接超过五处时，机柜正面的平面度误差不得大于5mm。c.各机柜间的连接缝隙不得大于2mod.相邻两机柜顶部水平偏差不大于2mm,成列机柜水平度偏差不大于5mm。机柜与底座之间的连接螺栓应套软质绝缘
11、套管，使机柜与底座之间保持绝缘。在安装过程中，应随时测量机柜与底座之间的绝缘，安装结束后，再次检查一次绝缘，并作记录。e.安装连接螺栓及螺母、垫片等，应有防锈层（镀锌、镀银或烧蓝等）。4.1.2.3.3DCS设备安装检验项目及质量标准序号工序（检验项目）工程名称性质单位质量等级备注合格优良1检查型号规格符合设计2外观无残损3附件齐全、完好4机房环境符合设计5机房安装环境符合设计6安装系统硬件正确牢固7组件公共点对机柜绝缘电阻符合制造厂规定8电缆敷设分层敷设，符合规范9信号电缆屏蔽层接地方式单端一点接地，符合规范10接地接地方式符合设计11接地电阻符合制造厂规定12接线线端连接正确牢靠13线号标
12、志正确、清晰、不退色14电源符合设计4. 1.3DCS系统接地4.1. 3.1按设计图纸和DCS设备说明书的要求，选择接地方式和接地材料。4. 1.3.2DCS应单独设接地系统，并有单独的接地极，不得与其它系统合用接地系统。接地电阻符合系统要求。4.1. 3.3直流接地公用总线与接地极系统的连接点远离大型电机等大的噪声源，以免受电噪声干扰。接地导线尽量短，以减少干扰。4.1.3.4DCS的保护接地、逻辑接地用设计的独芯铜导线引到DCS汇流铜排上，再用电缆将汇流铜排连到接地转接箱。信号电缆及通讯电缆的屏蔽层，按电缆敷设及连接中有关接地的要求进行接地连接。机柜外壳、电源负极、电缆屏蔽层要分别用单独
13、的导线并行连接到接地柜或接地极上。4.1.3.5DCS接地检验项目及标准序号工序（检验项目）工程名称性质单位质量等级1接地极安装材质符合设计2规格符合设计3埋入深度主要符合设计4焊接外观焊缝平整，无列缝5搭接长度扁钢2倍宽6圆钢6倍直径7隐蔽工程记录附图，尺寸正确、清楚8接地电阻主要符合设计9接地线安装保护接地接地线符合设计10不允许串联11与保护地网连接牢固12屏蔽接地接点可靠13屏蔽层接地主要应一点接地14接地线主要无间断、损伤15信号接地与公共接地连接牢固、紧密16接线方式符合设计4. 1.4DCS系统电缆敷设4.1. 4.1电缆的规格型号要符合设计要求。4.1.4.2根据电缆的信号类别，电缆采取分类、分层敷设，DCS的信号电缆必须与动力电缆分开分层敷设，以免造成干扰。4.1.4.3DCS系统的专用电缆、预制电缆在机柜、CRT安装完成后敷设，应单独敷设在专用线槽内，并做好插头插座的防水防潮、防尘措施。4.1.4.4槽盒或保护管要求全封闭，并良好接地。4.1.4.5屏蔽电缆的接地严格按设计要求进行，且应保持接地的连续性。4.1.4.6电缆接线时，不得有卡件插在D
