《其他检验项目的检测报告及隐蔽工程项目检查验收记录汇总表.docx》由会员分享,可在线阅读,更多相关《其他检验项目的检测报告及隐蔽工程项目检查验收记录汇总表.docx(8页珍藏版)》请在第壹文秘上搜索。

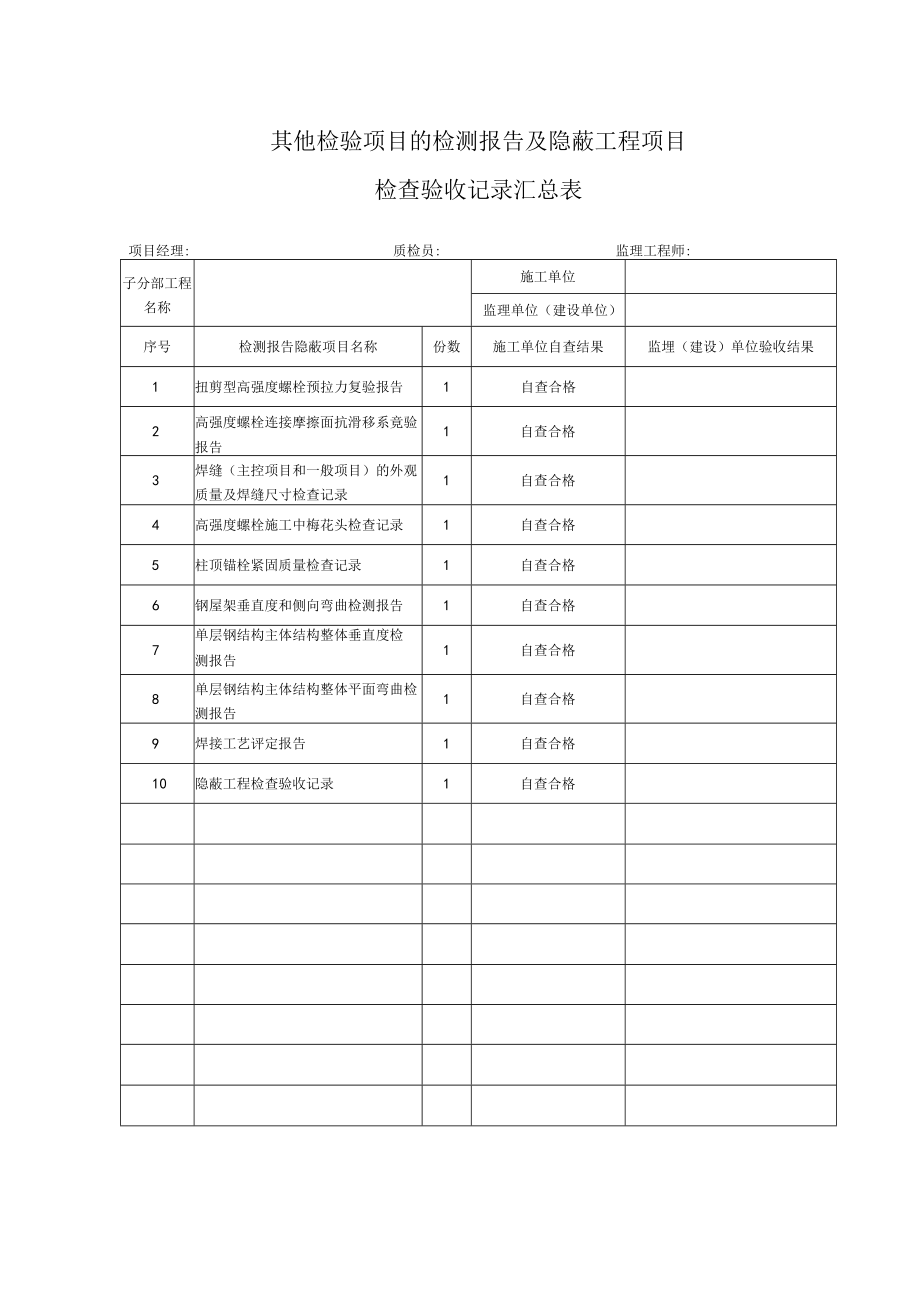

1、其他检验项目的检测报告及隐蔽工程项目检查验收记录汇总表项目经理:质检员:监理工程师:子分部工程名称施工单位监理单位(建设单位)序号检测报告隐蔽项目名称份数施工单位自查结果监埋(建设)单位验收结果1扭剪型高强度螺栓预拉力复验报告1自查合格2高强度螺栓连接摩擦面抗滑移系竟验报告1自查合格3焊缝(主控项目和一般项目)的外观质量及焊缝尺寸检查记录1自查合格4高强度螺栓施工中梅花头检查记录1自查合格5柱顶锚栓紧固质量检查记录1自查合格6钢屋架垂直度和侧向弯曲检测报告1自查合格7单层钢结构主体结构整体垂直度检测报告1自查合格8单层钢结构主体结构整体平面弯曲检测报告1自查合格9焊接工艺评定报告1自查合格10

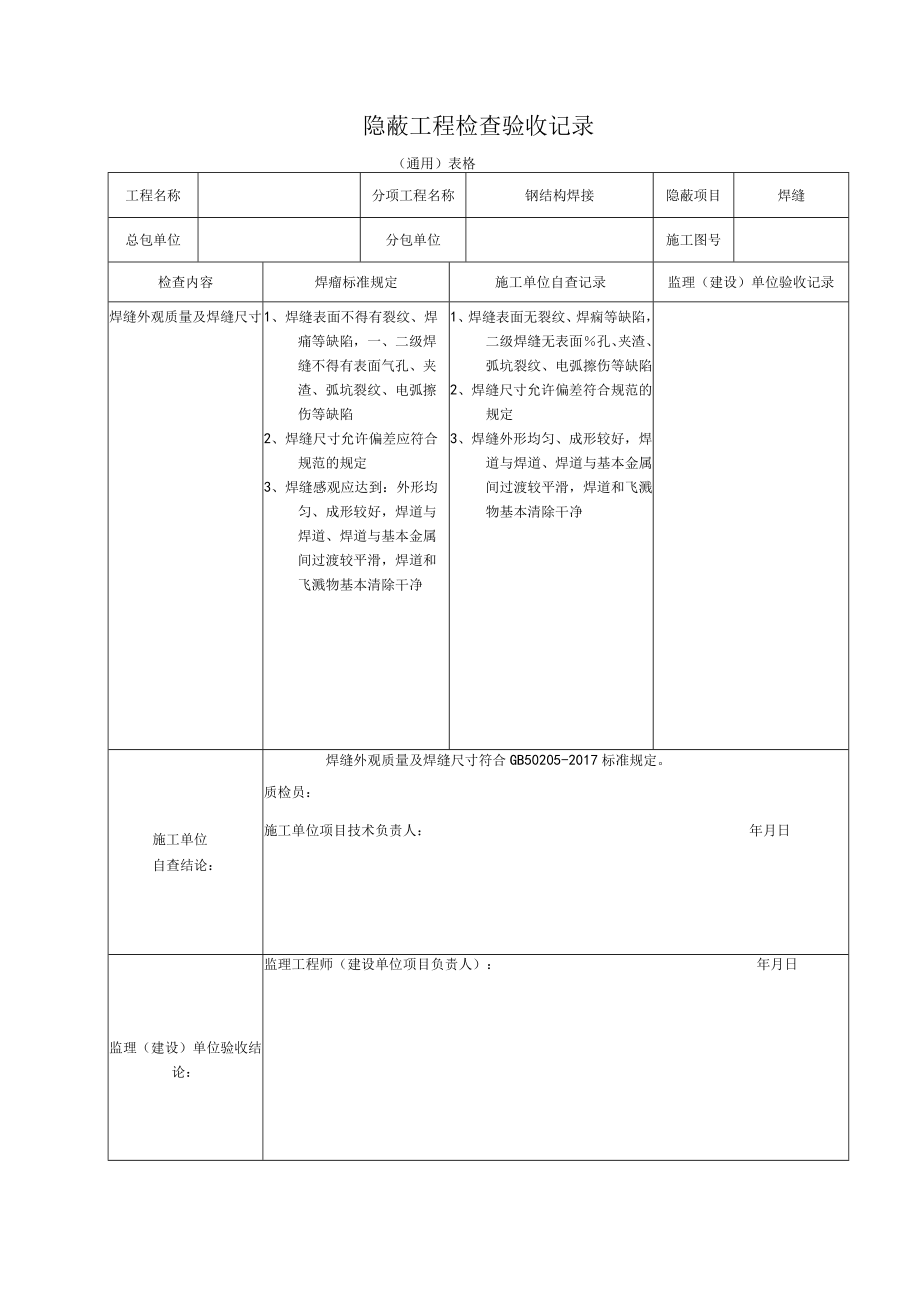

2、隐蔽工程检查验收记录1自查合格隐蔽工程检查验收记录(通用)表格工程名称分项工程名称钢结构焊接隐蔽项目焊缝总包单位分包单位施工图号检查内容焊瘤标准规定施工单位自查记录监理(建设)单位验收记录焊缝外观质量及焊缝尺寸1、焊缝表面不得有裂纹、焊痛等缺陷,一、二级焊缝不得有表面气孔、夹渣、弧坑裂纹、电弧擦伤等缺陷2、焊缝尺寸允许偏差应符合规范的规定3、焊缝感观应达到:外形均匀、成形较好,焊道与焊道、焊道与基本金属间过渡较平滑,焊道和飞溅物基本清除干净1、焊缝表面无裂纹、焊痫等缺陷,二级焊缝无表面孔、夹渣、弧坑裂纹、电弧擦伤等缺陷2、焊缝尺寸允许偏差符合规范的规定3、焊缝外形均匀、成形较好,焊道与焊道、焊

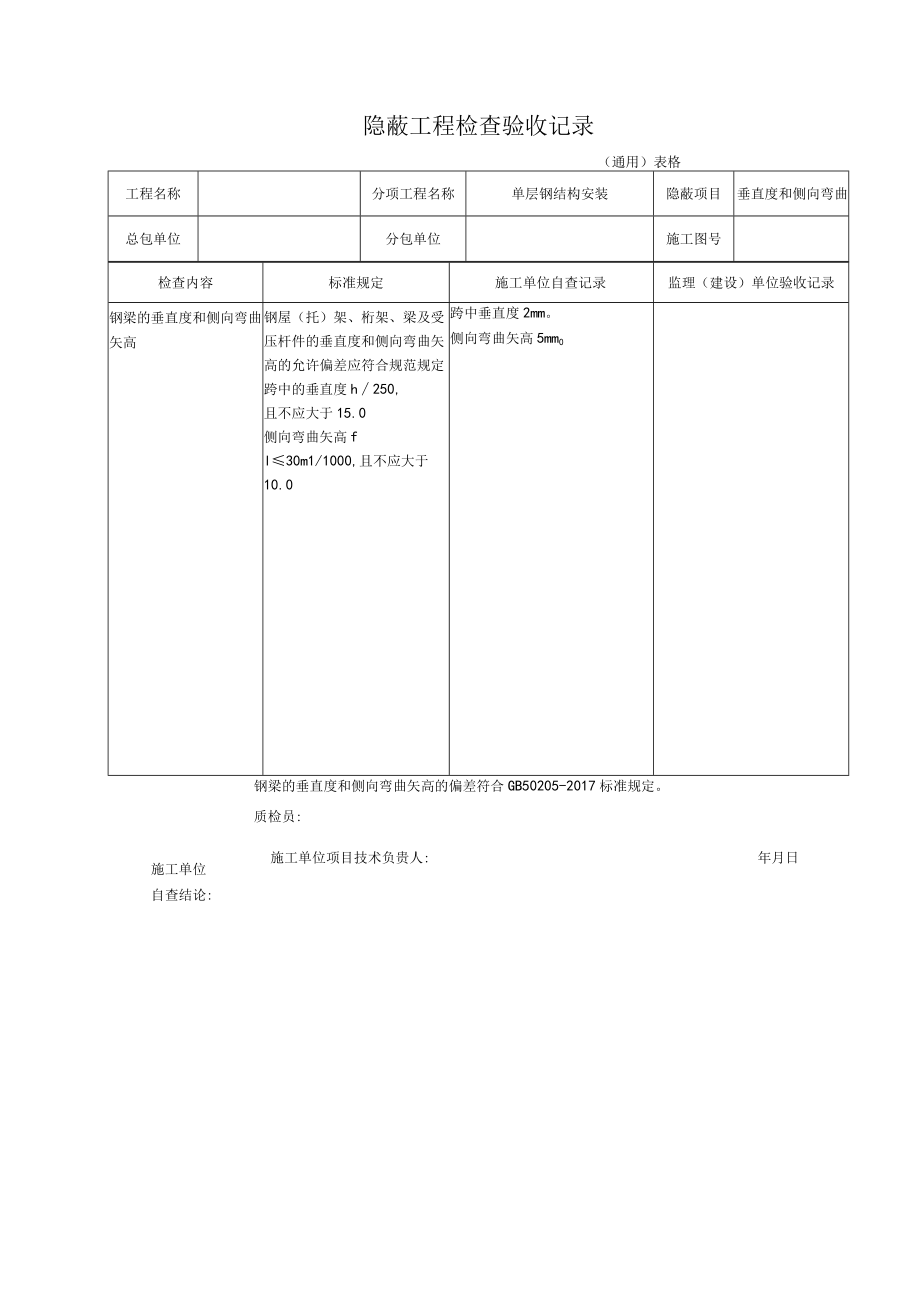

3、道与基本金属间过渡较平滑,焊道和飞溅物基本清除干净施工单位自查结论:焊缝外观质量及焊缝尺寸符合GB50205-2017标准规定。质检员:施工单位项目技术负责人:年月日监理(建设)单位验收结论:监理工程师(建设单位项目负责人):年月日隐蔽工程检查验收记录(通用)表格工程名称分项工程名称单层钢结构安装隐蔽项目垂直度和侧向弯曲总包单位分包单位施工图号检查内容标准规定施工单位自查记录监理(建设)单位验收记录钢梁的垂直度和侧向弯曲矢高钢屋(托)架、桁架、梁及受压杆件的垂直度和侧向弯曲矢高的允许偏差应符合规范规定跨中的垂直度h250,且不应大于15.0侧向弯曲矢高fl30m1/1000,且不应大于10.0
4、跨中垂直度2mm。侧向弯曲矢高5mm0钢梁的垂直度和侧向弯曲矢高的偏差符合GB50205-2017标准规定。质检员:施工单位自查结论:施工单位项目技术负贵人:年月日监理(建设)单位验收结论:监理工程师(建设单位项目负责人):年月日隐蔽工程检查验收记录(通用)表格工程名称分项工程名称单层钢结构安装隐蔽项目整体平面弯曲总包单位分包单位施工图号检查内容标准规定施工单位自查记录监理(建设)单位验收记录单层钢结构主体结构整体平面弯曲单层钢结构主体结构的整体平面弯曲L/1500,且不应大于25.0经实测主体结构的整体平面弯曲均小于6mm,在允许偏差范围内。施工单位自查结论:单层钢结构主体结构整体平面弯曲偏
5、差符合GB50205-2017标准规定。质检员:施工单位项目技术负责人:年月日监理(建设)单位验收结论:监理工程师(建设单位项目负责人):年月日隐蔽工程检查验收记录(通用)表格工程名称分项工程名称压型金属板隐蔽项目防腐涂料涂刷和密封材料敷设总包单位分包单位施工图号检查内容标准规定施工单位自查记录监理(建设)单位验收记录压型金属板防腐涂料涂刷和密封材料敷设质量压型金属板、泛水板和包角板等的防腐涂料涂刷和密封材料敷设应完好压型金属板、泛水板和包角板等的涂层无缺陷,密封胶敷设完好。施工单位自查结论:压型金属板防腐涂料涂刷和密封材料敷设质量符合GB50205-2017标准规定。质检员:施工单位项目技术
6、负责人:年月曰监理(建设)单位验收结论:监理工程师(建设单位项目负责人):年月日隐蔽工程检查验收记录(通用)表格工程名称分项工程名称钢结构涂装隐蔽项目原材料进场总包单位分包单位施工图号检查内容标准规定施工单位自查记录监理(建设)单位验收记录钢材表面锈蚀等级钢材的表面外观质量除应符合国家现行有关标准的规定外,尚应符合下列规定:1、当钢材的表面有锈蚀、麻点或划痕等缺陷时,其深度不得大于该钢材厚度负允许偏差值的1/2;2、钢材表面的锈蚀等级应符合现行国家标准涂装前钢材表面锈蚀等级和除锈等级GB8923规定的C级及C级以上;3、钢材端边或断口处不应有分层、夹渣等缺陷。C级及C级以上施工单位自查结论:钢
7、结构表面锈蚀等级符合GB50205-2017标准规定。质检员:施工单位项目技术负责人:年月曰监理(建设)单位验收结论:监理工程师(建设单位项目负责人):年月日隐蔽工程检查验收记录(通用)表格工程名称分项工程名称钢结构涂装隐蔽项目表面除锈总包单位分包单位施工图号检查内容标准规定施工单位自查记录监理(建设)单位验收记录钢材(钢构件)表面除锈质量涂装前钢材表面除锈应符合设计要求和国家现行有关标准的规定。处理后的钢材表面不应有焊渣、焊疤、灰尘、油污、水和毛刺等。当设计无要求时,钢材表面除锈等级应符合规范规定。抛丸除锈达Sa212级,表面无焊渣、焊疤、灰尘、油污、水和毛刺等。施工单位自查结论:钢材(钢构件)3质检员:施工单位项目技术负责JK面除锈质量符合GB50205-2017标准规定。:年月日监理(建设)单位验收结论:监理工程师(建设单位项目负责人):年月日
