1、再生水管道、蝶阀井设计要求及闭水试验方法一、管道安装设计要求设计再生水管穿越现状道路、规划河道及现状障碍物时采用定向钻施工,其他段采用开槽施工。1、本次设计开槽施工的再生水管采用K9级球墨铸铁给水管及配套管件，T型橡胶圈接口,水泥砂浆衬里,管道基础视地基情况而定，当地基是未扰动的原土时可设素土基础；当原土被扰动，地基较差时,设120砂垫层基础,参见06MS201-1P9。其管材、管件及接口应符合水及燃气用球墨铸铁管、管件和附件(GB/T13295-2019)和污水用球墨铸铁管、管件和附件(GB/T26081-2010)的要求，水泥砂浆内衬应符合球墨铸铁管和管件水泥砂浆内衬(GB/T17457-
2、2009)的要求。管道接口采用橡胶圈接口。橡胶圈质量应符合橡胶密封件给、排水管及污水管道用接口密封圈材料规范(GB/T21873-2008)规定。2、本次设计水平定向钻施工的管道采用球墨铸铁管(不使用螺栓的自锚接口)，管材、接口质量及施工应符合非开挖铺设用球墨铸铁管(YB/T4564-2016)的要求。球墨铸铁管的外涂层选用聚氨酯涂层，允许偏转角不超过2oo定向钻牵引管施工技术,实施前需探明交叉管线位置及高程,穿越施工完成后对造斜段开挖截管或调整高程，注意高程衔接，对管道与孔壁环空间隙内的泥浆采用水泥砂浆置换。定向钻施工要求详见给水排水管道工程施工及验收规范(GB50268-2008)中“6.

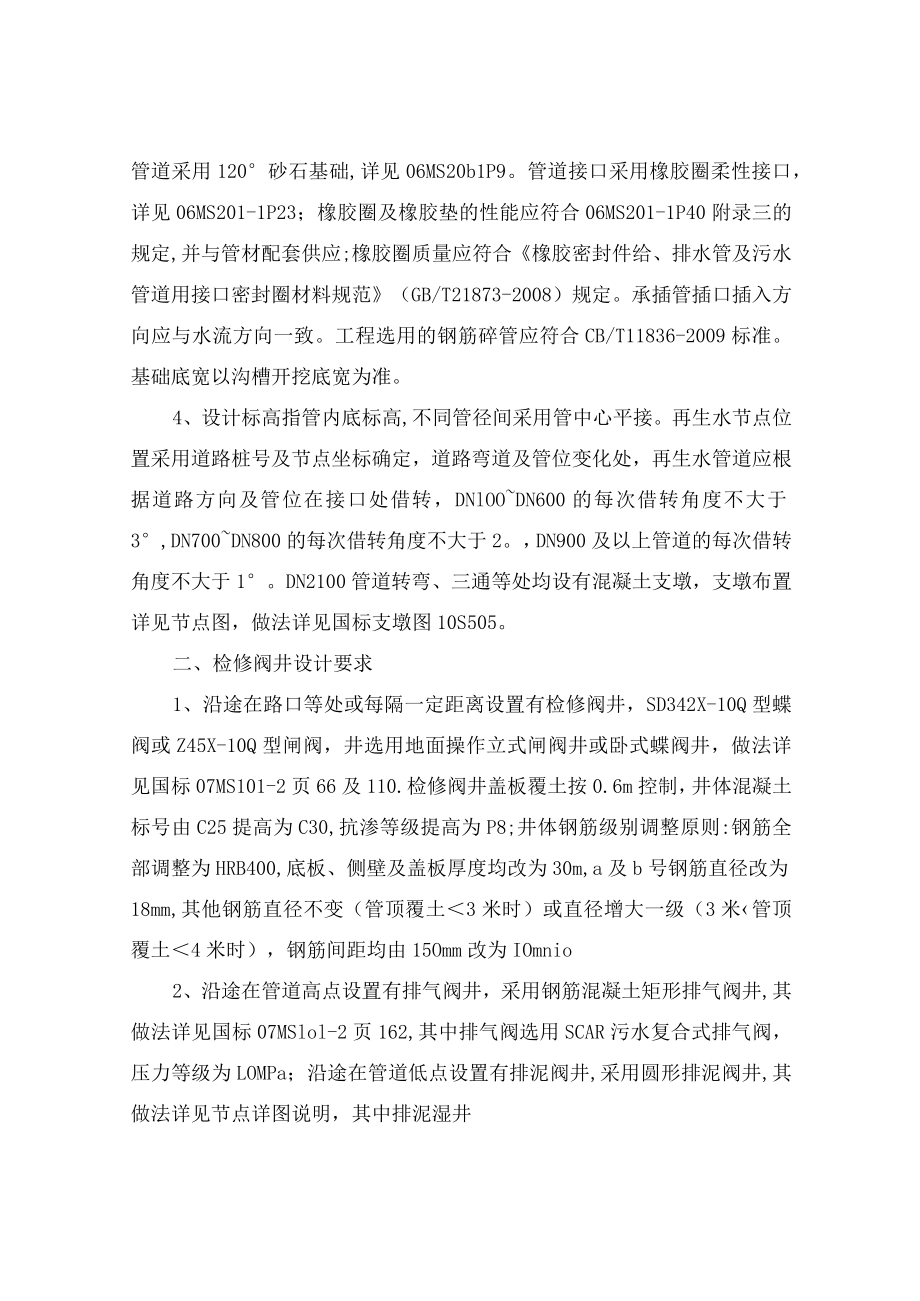

3、6定向钻及夯管”及水平定向钻法管道穿越工程技术规程(CECS382:2014)相关内容。3、本次设计排泥井溢流管道、泄压井出水管道采用钢筋混凝土承插口管（柔性接口）0d300管道采用150砂石基础，详见06MS201-1P10；dl000管道采用120砂石基础,详见06MS20b1P9。管道接口采用橡胶圈柔性接口，详见06MS201-1P23；橡胶圈及橡胶垫的性能应符合06MS201-1P40附录三的规定,并与管材配套供应;橡胶圈质量应符合橡胶密封件给、排水管及污水管道用接口密封圈材料规范（GB/T21873-2008）规定。承插管插口插入方向应与水流方向一致。工程选用的钢筋碎管应符合CB/T
4、11836-2009标准。基础底宽以沟槽开挖底宽为准。4、设计标高指管内底标高,不同管径间采用管中心平接。再生水节点位置采用道路桩号及节点坐标确定，道路弯道及管位变化处，再生水管道应根据道路方向及管位在接口处借转，DNlOODN600的每次借转角度不大于3,DN700DN800的每次借转角度不大于2。，DN900及以上管道的每次借转角度不大于1。DN2100管道转弯、三通等处均设有混凝土支墩，支墩布置详见节点图，做法详见国标支墩图10S505。二、检修阀井设计要求1、沿途在路口等处或每隔一定距离设置有检修阀井，SD342X-10Q型蝶阀或Z45X-10Q型闸阀，井选用地面操作立式闸阀井或卧式蝶
5、阀井，做法详见国标07MS101-2页66及110.检修阀井盖板覆土按0.6m控制，井体混凝土标号由C25提高为C30,抗渗等级提高为P8;井体钢筋级别调整原则:钢筋全部调整为HRB400,底板、侧壁及盖板厚度均改为30m,a及b号钢筋直径改为18mm,其他钢筋直径不变（管顶覆土3米时）或直径增大一级（3米管顶覆土4米时），钢筋间距均由15Omm改为IOmnio2、沿途在管道高点设置有排气阀井，采用钢筋混凝土矩形排气阀井,其做法详见国标07MSlol-2页162,其中排气阀选用SCAR污水复合式排气阀，压力等级为LOMPa；沿途在管道低点设置有排泥阀井,采用圆形排泥阀井,其做法详见节点详图说明

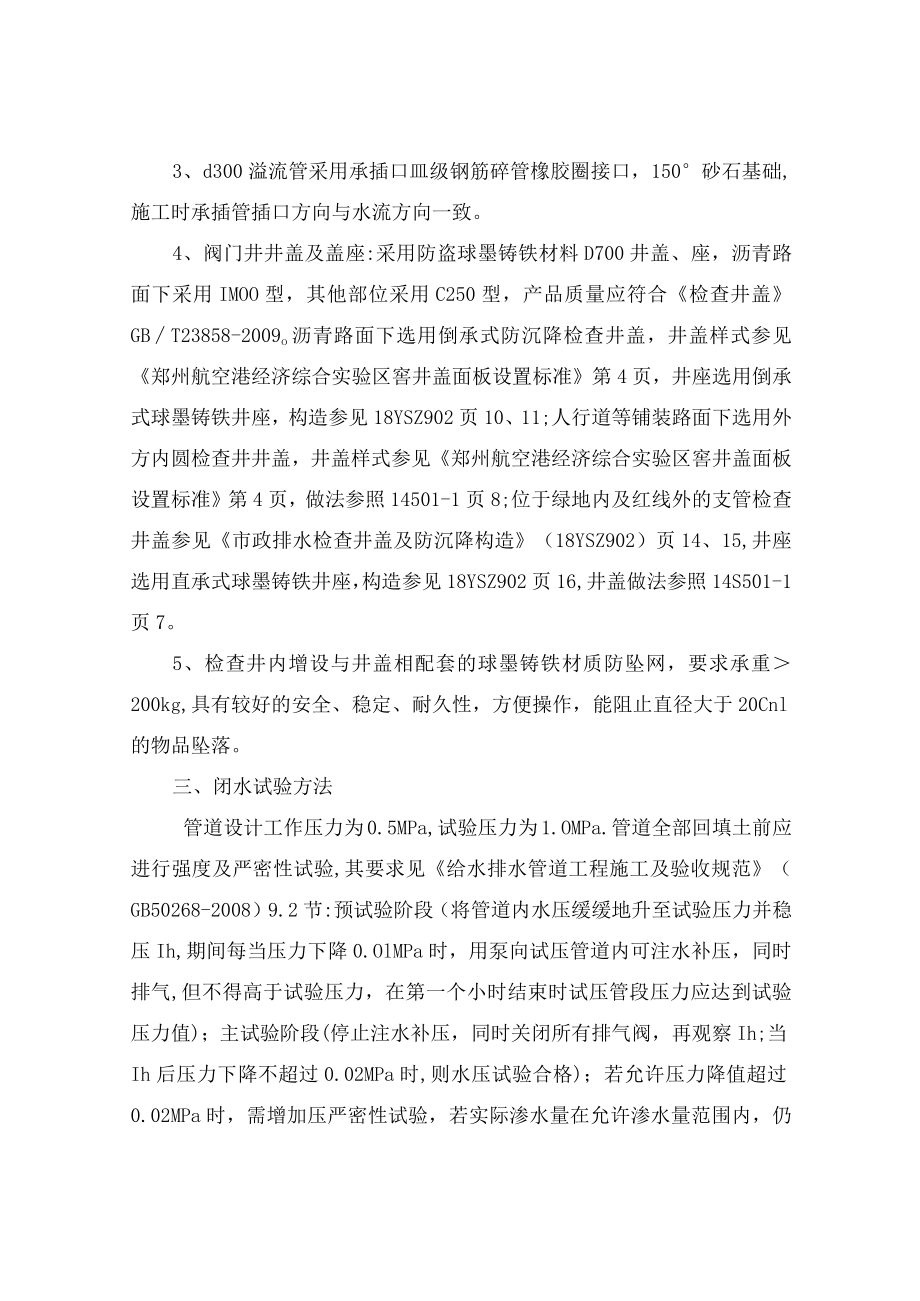

6、，其中排泥湿井3、d300溢流管采用承插口皿级钢筋碎管橡胶圈接口，150砂石基础,施工时承插管插口方向与水流方向一致。4、阀门井井盖及盖座:采用防盗球墨铸铁材料D700井盖、座，沥青路面下采用IMOO型，其他部位采用C250型，产品质量应符合检查井盖GBT23858-2009o沥青路面下选用倒承式防沉降检查井盖，井盖样式参见郑州航空港经济综合实验区窖井盖面板设置标准第4页，井座选用倒承式球墨铸铁井座，构造参见18YSZ902页10、11;人行道等铺装路面下选用外方内圆检查井井盖，井盖样式参见郑州航空港经济综合实验区窖井盖面板设置标准第4页，做法参照14501-1页8;位于绿地内及红线外的支管检
7、查井盖参见市政排水检查井盖及防沉降构造（18YSZ902）页14、15,井座选用直承式球墨铸铁井座，构造参见18YSZ902页16,井盖做法参照14S501-1页7。5、检查井内增设与井盖相配套的球墨铸铁材质防坠网，要求承重200kg,具有较好的安全、稳定、耐久性，方便操作，能阻止直径大于20Cnl的物品坠落。三、闭水试验方法管道设计工作压力为0.5MPa,试验压力为1.OMPa.管道全部回填土前应进行强度及严密性试验,其要求见给水排水管道工程施工及验收规范（GB50268-2008）9.2节:预试验阶段（将管道内水压缓缓地升至试验压力并稳压Ih,期间每当压力下降0.OlMPa时，用泵向试压管
8、道内可注水补压，同时排气,但不得高于试验压力，在第一个小时结束时试压管段压力应达到试验压力值)；主试验阶段(停止注水补压，同时关闭所有排气阀，再观察Ih;当Ih后压力下降不超过0.02MPa时,则水压试验合格)；若允许压力降值超过0.02MPa时，需增加压严密性试验，若实际渗水量在允许渗水量范围内，仍可判定为合格；实际渗水量的测定宜按照给水排水管道工程施工及验收规范(GB50268-2008)中附录C注水法进行。再生水管道水压试验后，竣工验收前应冲洗,其要求见给水排水管道工程施工及验收规范(GB50268-2008)9.5节。本次再生水工程采用的球墨铸铁管管材与市政供水管管材相同，为了保证供水安全,防止误接,再生水管管道沿线在管顶以上30mm处放置示踪带，注明“再生水，非饮用水”。再生水管道严禁与饮用水管道连接，再生水管道上严禁安装饮水器和饮水龙头。现状绿化灌溉等其他管道与再生水管道相连时，须与其他水源断开。
