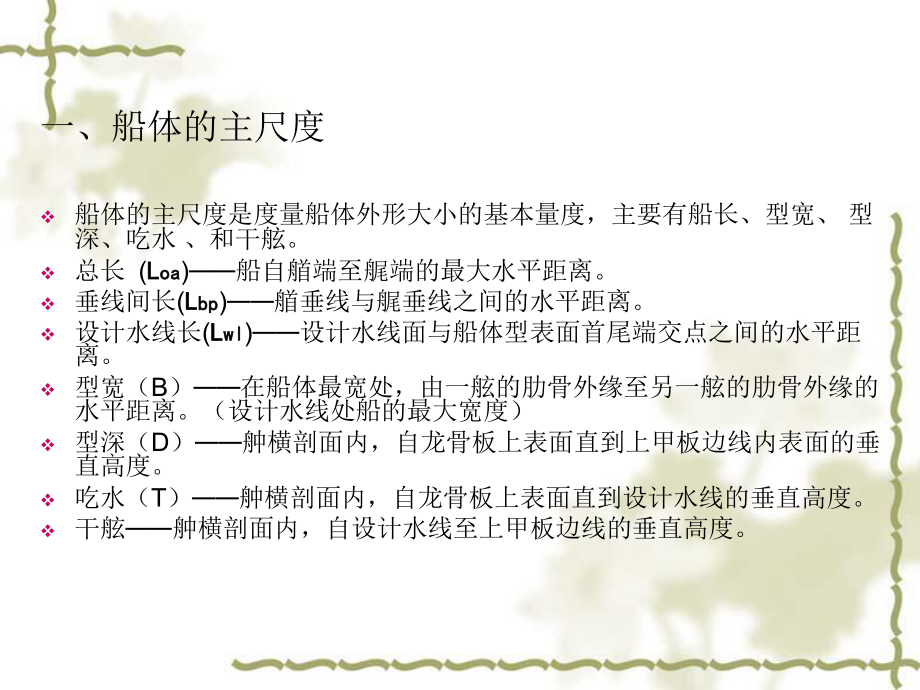

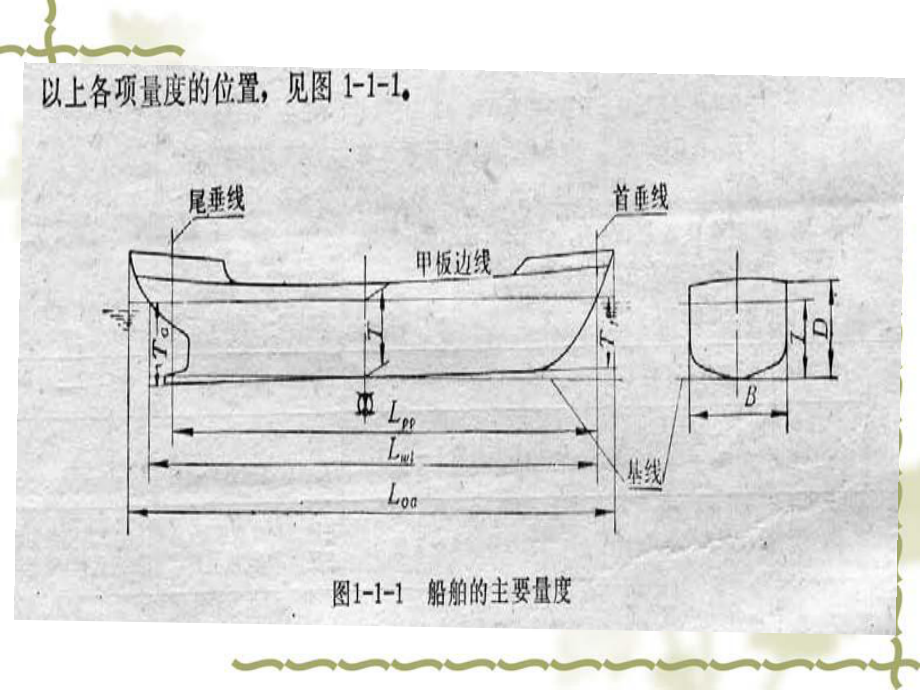

1、 船体基础知识一、船体的主尺度v船体的主尺度是度量船体外形大小的基本量度，主要有船长、型宽、 型深、吃水 、和干舷。v总长 (L Loaoa)船自艏端至艉端的最大水平距离。v垂线间长(L Lbpbp)艏垂线与艉垂线之间的水平距离。v设计水线长(L Lwlwl)设计水线面与船体型表面首尾端交点之间的水平距离。v型宽（B）在船体最宽处，由一舷的肋骨外缘至另一舷的肋骨外缘的水平距离。（设计水线处船的最大宽度）v型深（D）舯横剖面内，自龙骨板上表面直到上甲板边线内表面的垂直高度。v吃水（T）舯横剖面内，自龙骨板上表面直到设计水线的垂直高度。v干舷舯横剖面内，自设计水线至上甲板边线的垂直高度。二、船体建
2、造施工流程v钢板、型材预处理v下料（NC、手工下料）、拼板、加工、校平v小组立（T型材、平面片体、小部件）v中组立（曲面外板片、框架）v大组立、预装(铁舾、管路、电器固定件）v总组（外业）v船台合拢（外业）三、船体分段代号1 分段代号v11 主船体分段代号的构成v111 主船体分段代号的构成形式112 符号使用规则v结构种类符号：一般由单字符（或双字符）构成，分通用结构种类（见表2）和专用结构种类（见表3）两种；v位置代号：一般用二位数字（货舱区例外，可用1，2，3.29）表示。以舷侧结构先定位置代号（排列号要连续，不要重号,或加辅助符号表示），其它部位结构种类的位置代号要对应于舷侧结构的位置
3、代号，有重复号时，可加辅助符号表示；v辅助符号：一般情况下尽可省略，当二个分段代号的结构种类和位置代号重复时，应增加辅助符号予以区别；v左右舷符号：分段代号如需用左右舷符号区分表示时，必须在左右符号外加括号“（）”表示；v分段代号的英文字母均采用大写字体。 表2 结构种类符号（通用部分）符号涵 义符号涵 义第一个英文字母第二个英文字母B底部外板(单底构造)C中心D双层底(含内度板)M中间S傍板(舷侧)S旁边L纵向壁L下面T横向隔壁U上面U上甲板A上层建筑、居住区甲板室E机舱棚、烟囱表3 结构种类符号（专用部分）符号涵 义符号涵 义BG舭部外板HC舱口围板BW舷墙LB吊梁CL锚链舱LT底边舱顶2
4、C二甲板（中）MS主机座3C三甲板（中）PL支柱DH贮藏室房间甲板PD艉楼甲板2D二甲板PS艉楼外板3D三甲板RD升高甲板ET起重柱（即克令吊）RU舵FD艏楼甲板SF艉柱FC艏楼甲板（中）TK隔舱FS艏楼外板WT工作间顶H横壁下箱形结构（壁墩）WD桅房表4 辅助符号符 号涵 义A、M、F前后方向区分（顺序从尾到首）L、M、U上下方向区分（顺序从下到上）A、B、D、EZ内外方向区分（顺序从内到外）。其中不能使用C、I、O、P、S、V、H、R、W、X字母表5 左右舷符号符 号涵 义P左 舷S右 舷C中 心v12 上层建筑（指居住甲板室、机舱棚和烟囱）分段代号的构成。v121分段代号构成形式：v13
5、 总段代号命名方法v131 总段代号构成形式v132 命名方法v以外板分段代号作总段的主体分段代号，见图6示意；v以平台分段代号作总段的主体分段代号，见图7示意；v前后分段组合成总段，以位置代号序数小的分段代号作总段的主体分段代号，见图8示意；v上下结构种类相同分段组合总段，可省略结构种类的第二字母作总段的主体分段代号，见图9示意；v上下结构种类不相同分段组合总段，以基础分段代号作总段的主体分段代号，见图10示意；v二个以上（含二个）总段组合成大总段，以外板位置序号小的总段代号或以基础总段代号为主体分段代号，见图11示意；v上层建筑左右分段合成一个段,以不注左右舷符号的分段代号作总段的主体分段
6、代号,见图12示意；v 多层上层建筑分段组合大段,以基础分段代号为总段的主体分段代号, 见图13示意；上层建筑分段全部在地面组合成整体总段,其代号为GA。四、船体各部件中零件种类代号的规定 v船体生产设计中零件是组成船体结构（分段、部件、及先行组件）的基本单元。v一、零件种类代号 零件种类代号分为三种：型钢、特殊型钢、板材。（一） 型钢零件见表1 表 1 代 号 表 示 内 容 A 角 钢 AL 长角钢 SL 长扁钢 BP 球扁钢（二）特殊型钢零件，见表2。 表2 代 号 表 示 内 容 P 圆管（包括半圆管） H H型钢（包括I字钢） RB 圆钢 HR 半圆钢 CH 槽钢 CT 切出的T型钢
7、 SB 方钢（三） 板材零件，见表3。 表3 代 号 表 示 内 容 W 腹 板 T 面 板 F 扁 钢 B 肘 板 K 折边肘板 C 补 板 D 垫 板 E 其 它二、适用范围除特殊型钢的零件符号外，其它零件种类的符号按代号表4规定。 表4 代号 适 用 范 围 A除AL以外的所有角钢零件，包括短加强材。 AL指一般作为防挠材使用的条材的长角钢零件，如纵骨、横梁、肋骨、壁板扶材A和AL的区别如图1续表4 符 号 适 用 范 围 SL 指作为条材使用的长扁钢零件 BP 球扁钢 W 其形状没有称为腹板的下列零件一定规定，W适用于： a. 横梁腹板； b. 肋板； c. 桁材腹板； d. 围壁板（
8、除外板、甲板、平台板、横舱壁、纵壁以外）； e. 组合腹板； f. 带板组件内的板幅。 如图2续表4代 号 适 用 范 围 T 为面板零件的种类符号，有具有T型、L2型组合型材中是指有与W组合为主体的零件，如图3续表4代 号 适 用 范 围 F a .作为扶强材、纵骨、加强材等的扁钢零件，如图4。b . 指L2A型中作为面板的扁钢零件，如图5和图6。续表4代 号 适 用 范 围 B B的零件主要有：vT型肘板的腹板；v扶强材端部肘板；v纵向骨材端部肘板；v支柱端部肘板；v横梁肘板；v角隅肘板（规定为从最端部纵向骨材过渡的肘板）， 如图7v加强肘板，如图8。续表4 代 号 适 用 范 围 K 折边肘板 C型材贯通隔壁时所需密性和非密性补板，如图9。特殊作业要求的嵌补板，如图10。续表4 代 号 适 用 范 围 Dv管口、泄水口等开孔补强覆板，如图11。v支柱下或肘板下垫板，如图12。v覆板，如图13。续表4 代 号 适 用 范 围 Ev不适宜前面各种符号的其余零件；v适用于T型不规则面板、菱形板等零件，如图14
