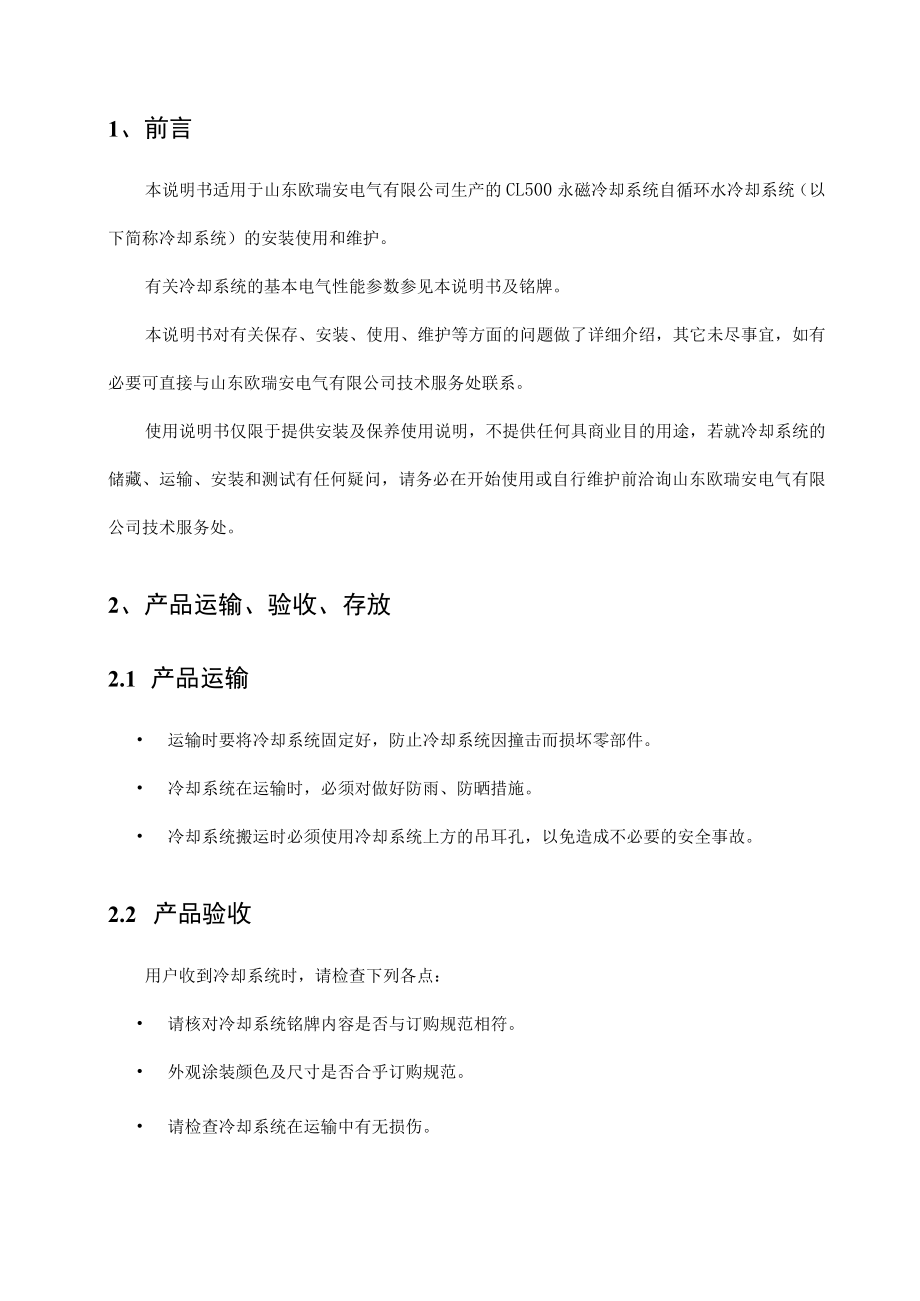

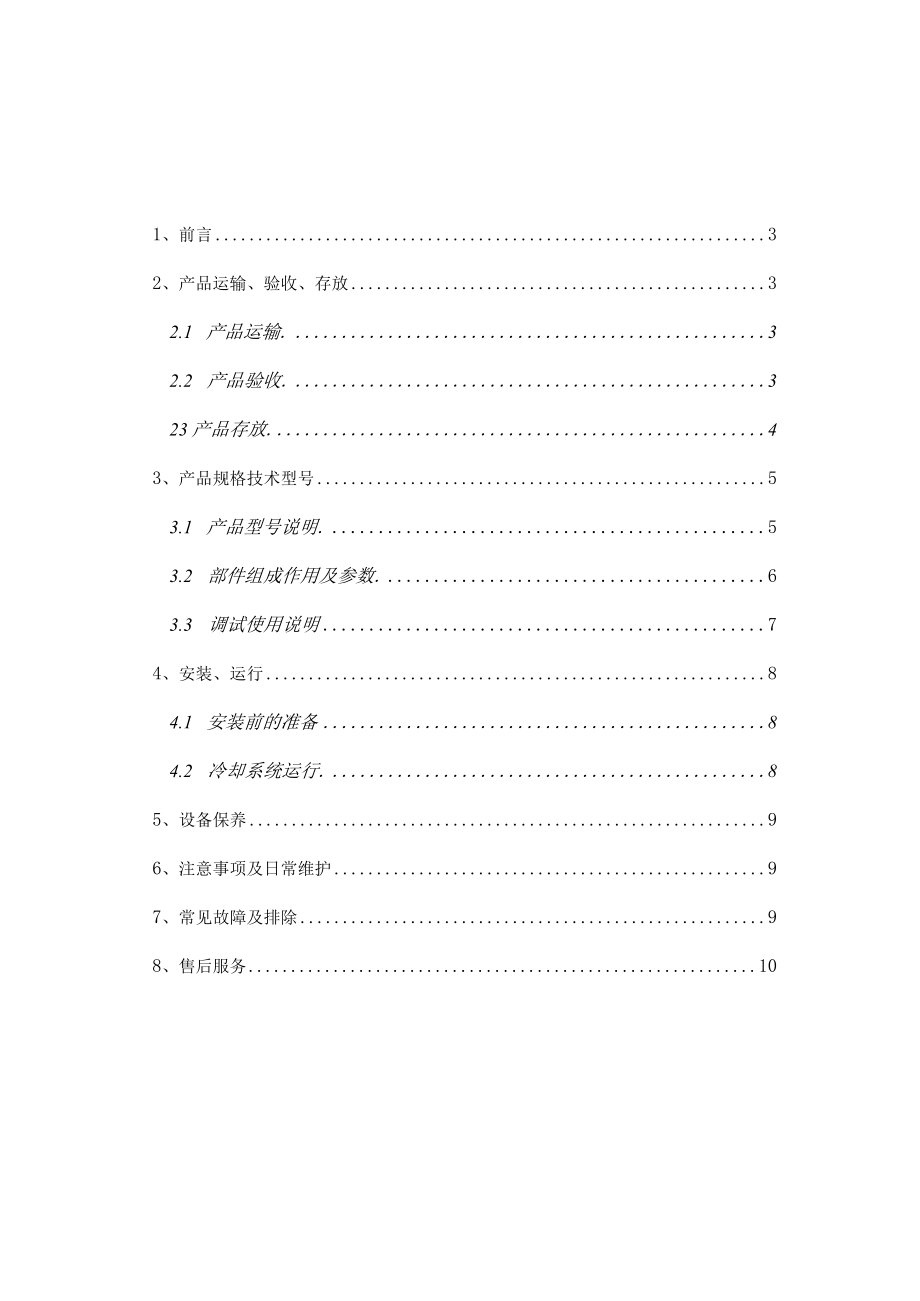

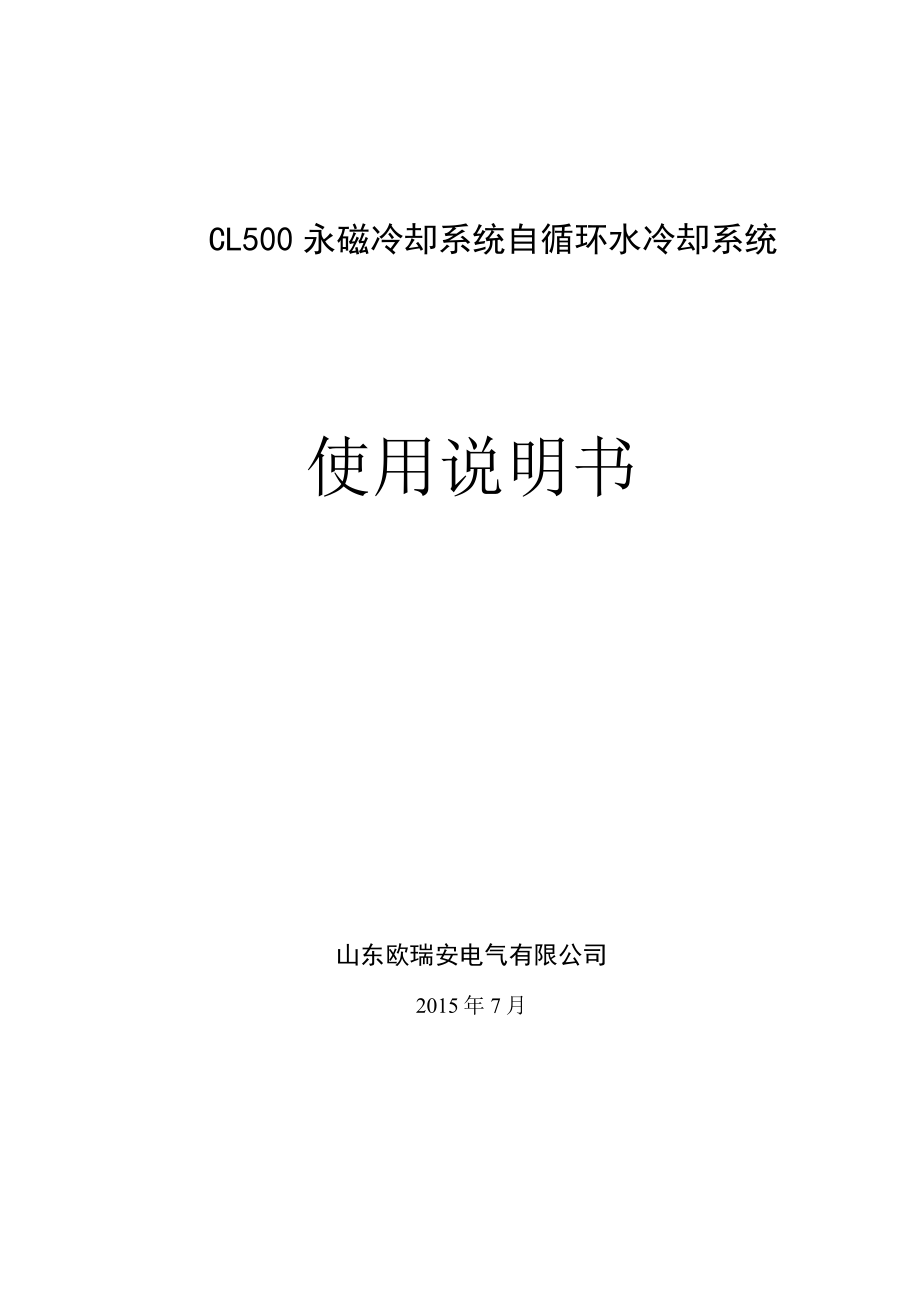

1、CL500永磁冷却系统自循环水冷却系统使用说明书山东欧瑞安电气有限公司2015年7月1、前言32、产品运输、验收、存放32.1 产品运输.32.2 产品验收.323产品存放.43、产品规格技术型号53.1 产品型号说明.53.2 部件组成作用及参数.63.3 调试使用说明74、安装、运行84.1 安装前的准备84.2 冷却系统运行.85、设备保养96、注意事项及日常维护97、常见故障及排除98、售后服务101、前言本说明书适用于山东欧瑞安电气有限公司生产的CL500永磁冷却系统自循环水冷却系统（以下简称冷却系统）的安装使用和维护。有关冷却系统的基本电气性能参数参见本说明书及铭牌。本说明书对有关
2、保存、安装、使用、维护等方面的问题做了详细介绍，其它未尽事宜，如有必要可直接与山东欧瑞安电气有限公司技术服务处联系。使用说明书仅限于提供安装及保养使用说明，不提供任何具商业目的用途，若就冷却系统的储藏、运输、安装和测试有任何疑问，请务必在开始使用或自行维护前洽询山东欧瑞安电气有限公司技术服务处。2、产品运输、验收、存放2.1 产品运输 运输时要将冷却系统固定好，防止冷却系统因撞击而损坏零部件。 冷却系统在运输时，必须对做好防雨、防晒措施。 冷却系统搬运时必须使用冷却系统上方的吊耳孔，以免造成不必要的安全事故。2.2 产品验收用户收到冷却系统时，请检查下列各点： 请核对冷却系统铭牌内容是否与订购
3、规范相符。 外观涂装颜色及尺寸是否合乎订购规范。 请检查冷却系统在运输中有无损伤。 所有附件和说明书等是否齐全适用。 如规范上有特殊要求时，请确认产品是否与规范相符。2.3 产品存放冷却系统到货后不立即使用的，清做好存放预防措施，以确保冷却系统正常机能。2.3.1存放位置 必须干燥且通风良好，阳光不直接照射及尘埃少，无腐蚀性气体及不易淹水的地方。 不过热（近锅炉）、不过冷（近冷冻库）的地方。 放置地面应不受外界影响而振动，且考虑搬运容易。2.3.2一般保护周围及上部应有防尘罩遮住，但须保持通气良好。必须确认管内的水已经去除，以避免长期存放时水管被腐蚀或因结冻造成损坏。放水方法：首先将水箱上的D
4、N20排污口球阀打开将水放干净，然后打开过滤器上的DNlO排污口球阀，最后打开散热器上的排污口丝堵，将水放干净。2.3.3绝缘电阻测定绝缘电阻的测定及规定值，请参照下表的规定。冷却系统绕组的额定电压（V）绝缘电阻直流测量电压（V）绝缘电阻（Q）U500500OO500U30001000OO每3个月要测试一次。2. 3.4长期存放停放期间应经常保持冷却系统之绝缘电阻在规定值以上。冷却系统安装后（或使用一段期间后），拟长期停机（一周以上），则除同2.2.3的方式处理外，每三个月需试运转一次。存放期间的保养工作请做记录，以做为日后是否保固的依据。3、产品规格技术型号2.1 产品型号说明CL500CL
5、一水冷系统500水箱容积L2.2 部件组成作用及参数3. 2.1电机水泵组：电机采用双轴伸结构，一端为水泵，一端为散热风扇；即为供水提供动力又为散热提供动力；水泵排量4Th,电机功率4KW,额定电压：660V/1140V；转速2800rmin,额定压力IMPa,使用压力0.2MPa至0.5MPa3. 2.2散热器：散热器散热面积为50平方米，散热风量12000立方/小时，允许通过流量600Lmin;提供热量交换的空间。3. 2.3过滤器：过滤器采用PP棉滤芯，允许最大通过流量7T/h；用于过滤循环水中的杂质。3. 2.4阀件:管路阀有止回阀、DNlO球阀、DN20球阀，DN32球阀、背压阀、减
6、压阀组成;止回阀是防止水倒流，减压阀用于控制管路压力，背压阀的作用是在管路中形成一定的阻力，并不影响水流的正常流向；DNlO球阀控制过滤器排污口，DN20球阀控制水箱排污口，DN32球阀是水箱的进水和出水。3.1 工作原理：冷却系统一种能提供恒温、恒压、恒流的冷却水设备。其工作原理是先向冷却水箱内注入干净的冷水，通过循环水泵将水通入电动机进行冷却。电动机出水口的水流出后进入制冷系统入口管路，通过过滤器过滤后进入散热器进行降温冷却，最后返回冷却水箱循环使用。3.2 调试使用说明 开机前水箱加满水，各接口处是否安装完好。 检查两个DN32球阀是否已经打开。 检查减压阀，是否将减压阀的调整螺栓拧紧。
7、（注：出厂前已拧紧） 电机通电，检查电机转向是否正确。散热风扇为抽风方式. 开机后将过滤器上的DNlO球阀打开至流出水后关闭。 正常运行10分钟后，待水箱水位不再下降，将水箱水补满即可正常运行。3.3 冷却系统接线1.主回路接线：动力电缆从变频器壳体输出，通过引入矿用电缆（MYP-3*4+1*4防爆电缆）引入水冷系统电机，如电机旋转方向不对，可调换任意两相电缆。4、安装、运行4.1 安装前的准备4.1.1 在冷却系统安装前，应检查以下几点： 详细检查出厂说明书是否齐全，查看冷却功率、电压是否符合要求。 根据冷却系统绕组的额定电压，按233选用兆欧表测量绝缘电阻。 水箱加满水，查看系统是否有漏水
8、现象。4.2 冷却系统运行以上项目都检查完成后方可送电试运行。冷却系统应运行，检查、测量是否有不正常的噪音、振动、压力表压力异常以及旋转方向是否正常。5、设备保养为了使冷却系统保持良好的工作状态，有必要进行良好的保养和定期检查。冷却系统保养注意事项： 冷却系统运行前必须确保冷却水已经开始循环。 对冷却系统下方的淤泥应进行及时清理，防止冷却系统长时间浸泡在淤泥中导致水分进入冷却系统内部导致冷却系统绝缘受损。 冷却系统允许在室外使用，但是建议为其搭建临时厂棚，防止冷却系统暴晒或雨淋缩短冷却系统寿命。6、注意事项及日常维护 注意检查水箱水位，水位过低（不得少于1/2）要及时将水加满。 如长时间停机后
9、再运转须按调试步骤重新检查一遍。 冬季环境温度低于零度时，需更换介质为防冻液；如冬季不使用时需将散热器及管路内的水全部放出。 更换滤芯：如需更换过滤器滤芯，请将水箱的进水球阀DN32和出水球阀DN32关闭，然后打开过滤器的排污口，将水放干净，然后去除过滤器盖上的10个MIO的螺钉，将盖打开，将滤芯取出，然后将过滤器内的污垢用清水清理干净，清水反向冲洗滤芯清理干净后再换上或换新的滤芯，然后再安装好，开机前再将水箱的进水球阀DN32和出水球阀DN32打开。7、常见故障及排除常见故障现象故障原因分析解决方法L水泵不供水。电机旋转方向不正确。改变接线顺序。进水DN32球阀未完全打开。打开进水DN32球
10、阀。水箱水位不够。将水箱加满水。过滤器滤芯堵塞。清洗或者更换滤芯。散热器水道堵塞打开散热器排污口冲洗散热器。2.运转中冷却效果不明显或不冷却。进水和出水DN32球阀未完全打开。完全打开进水和出水DN32球阀。减压阀调整螺栓未拧紧。拧紧减压阀螺栓。电机完好泵头损坏更换3.运转中压力不稳定。减压阀螺栓未调整好。按顺时针调整减压阀螺栓。水泵未正常工作。检修水泵。8、售后服务公司提供产品质量保证期内的全程咨询与服务，产品质量保证期后的有偿维修服务及备品、备件服务。山东欧瑞安电气有限公司地址：山东省泰安市高新区创业园电话：0538-8082888传真：0538-8578211邮政编码：271000出版日期：2015年7月
