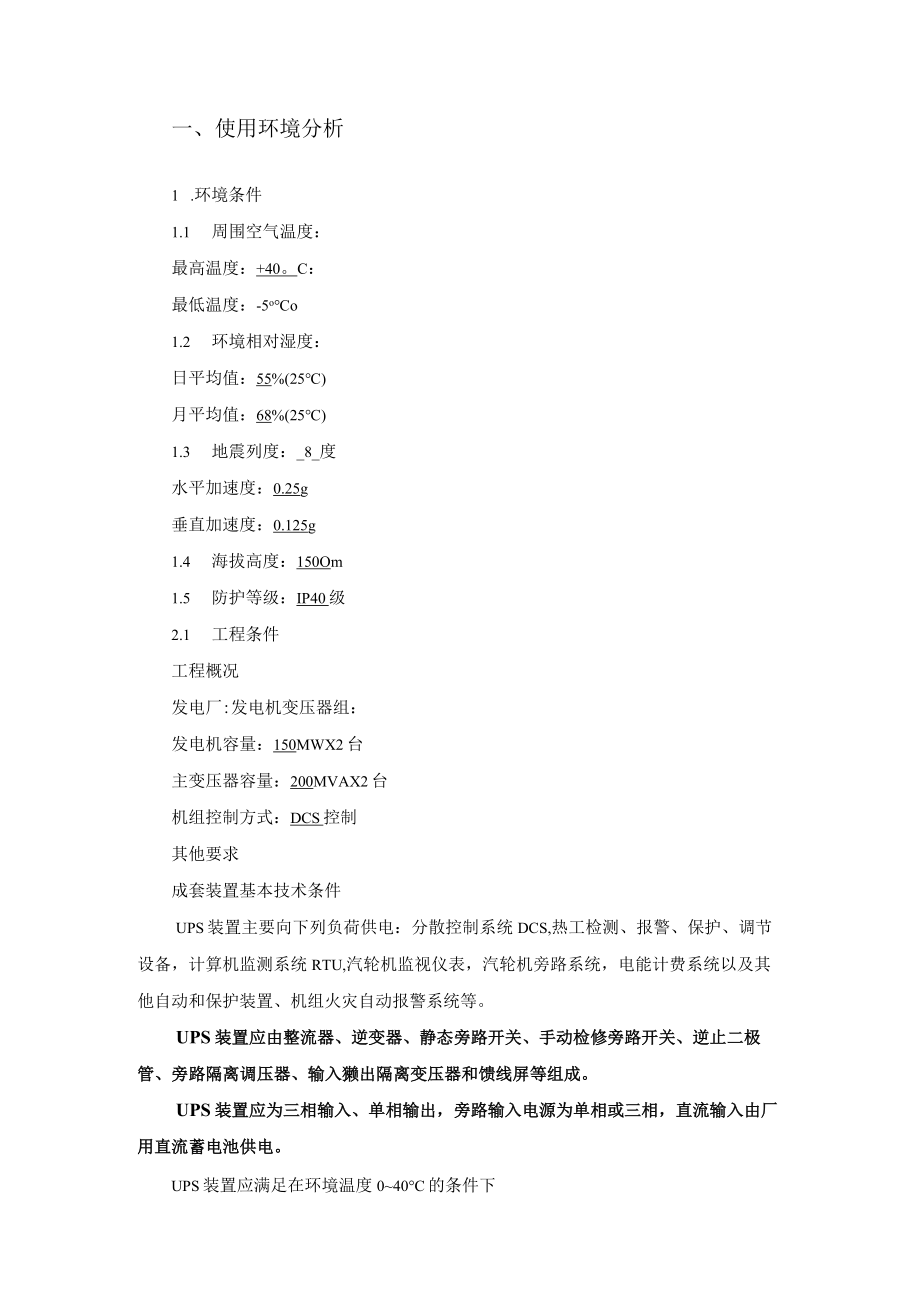

1、一、使用环境分析1 .环境条件1.1 周围空气温度：最高温度：+40。C：最低温度：-5oo1.2 环境相对湿度：日平均值：55%(25)月平均值：68%(25)1.3 地震列度：_8_度水平加速度：0.25g垂直加速度：0.125g1.4 海拔高度：150Om1.5 防护等级：IP40级2.1 工程条件工程概况发电厂:发电机变压器组：发电机容量：150MWX2台主变压器容量：200MVAX2台机组控制方式：DCS控制其他要求成套装置基本技术条件UPS装置主要向下列负荷供电：分散控制系统DCS,热工检测、报警、保护、调节设备，计算机监测系统RTU,汽轮机监视仪表，汽轮机旁路系统，电能计费系统以

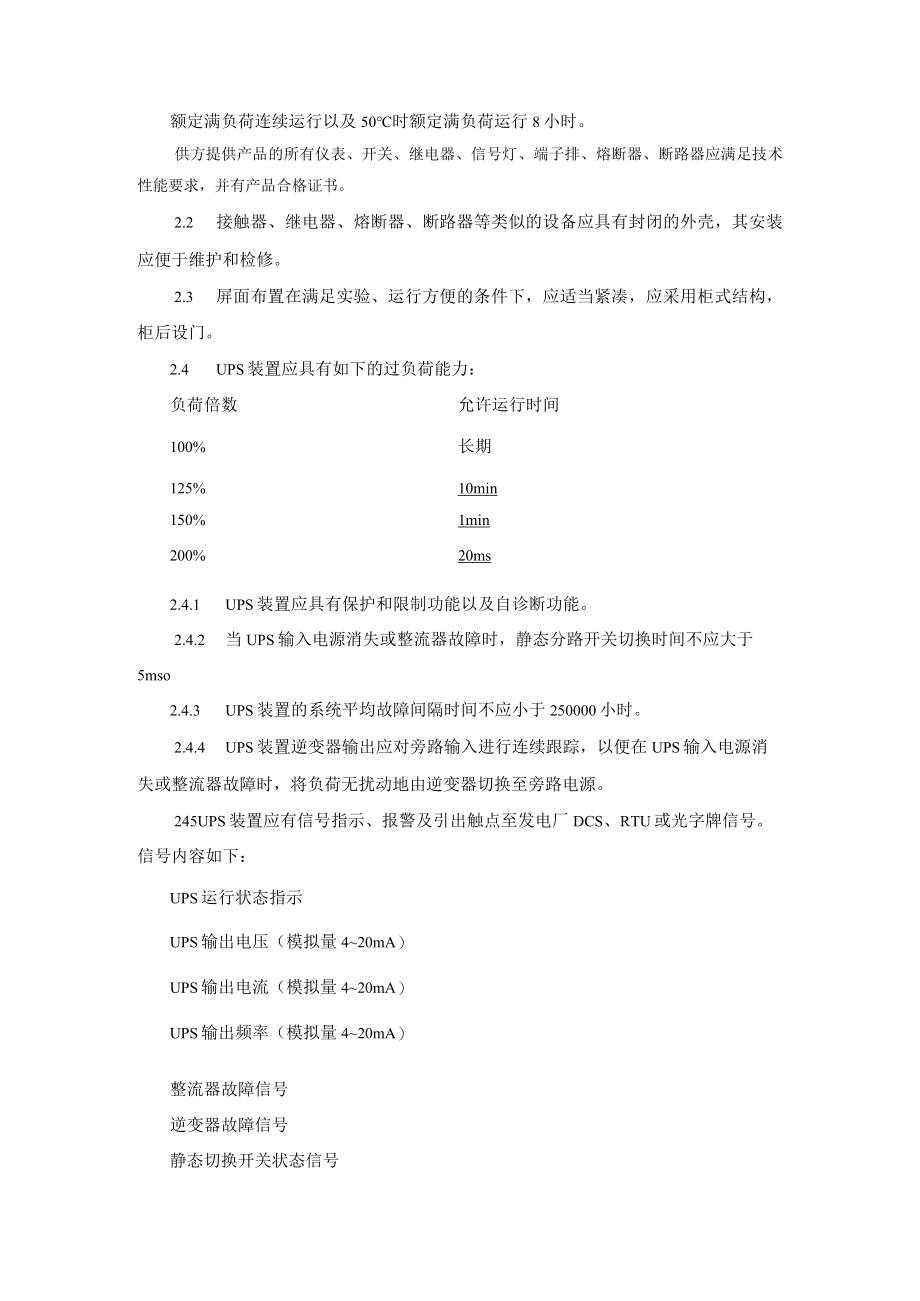

2、及其他自动和保护装置、机组火灾自动报警系统等。UPS装置应由整流器、逆变器、静态旁路开关、手动检修旁路开关、逆止二极管、旁路隔离调压器、输入獭出隔离变压器和馈线屏等组成。UPS装置应为三相输入、单相输出，旁路输入电源为单相或三相，直流输入由厂用直流蓄电池供电。UPS装置应满足在环境温度040C的条件下额定满负荷连续运行以及50时额定满负荷运行8小时。供方提供产品的所有仪表、开关、继电器、信号灯、端子排、熔断器、断路器应满足技术性能要求，并有产品合格证书。2.2 接触器、继电器、熔断器、断路器等类似的设备应具有封闭的外壳，其安装应便于维护和检修。2.3 屏面布置在满足实验、运行方便的条件下，应适
3、当紧凑，应采用柜式结构，柜后设门。2.4 UPS装置应具有如下的过负荷能力：负荷倍数允许运行时间100%长期125%10min150%1min200%20ms2.4.1 UPS装置应具有保护和限制功能以及自诊断功能。2.4.2 当UPS输入电源消失或整流器故障时，静态分路开关切换时间不应大于5mso2.4.3 UPS装置的系统平均故障间隔时间不应小于250000小时。2.4.4 UPS装置逆变器输出应对旁路输入进行连续跟踪，以便在UPS输入电源消失或整流器故障时，将负荷无扰动地由逆变器切换至旁路电源。245UPS装置应有信号指示、报警及引出触点至发电厂DCS、RTU或光字牌信号。信号内容如下：

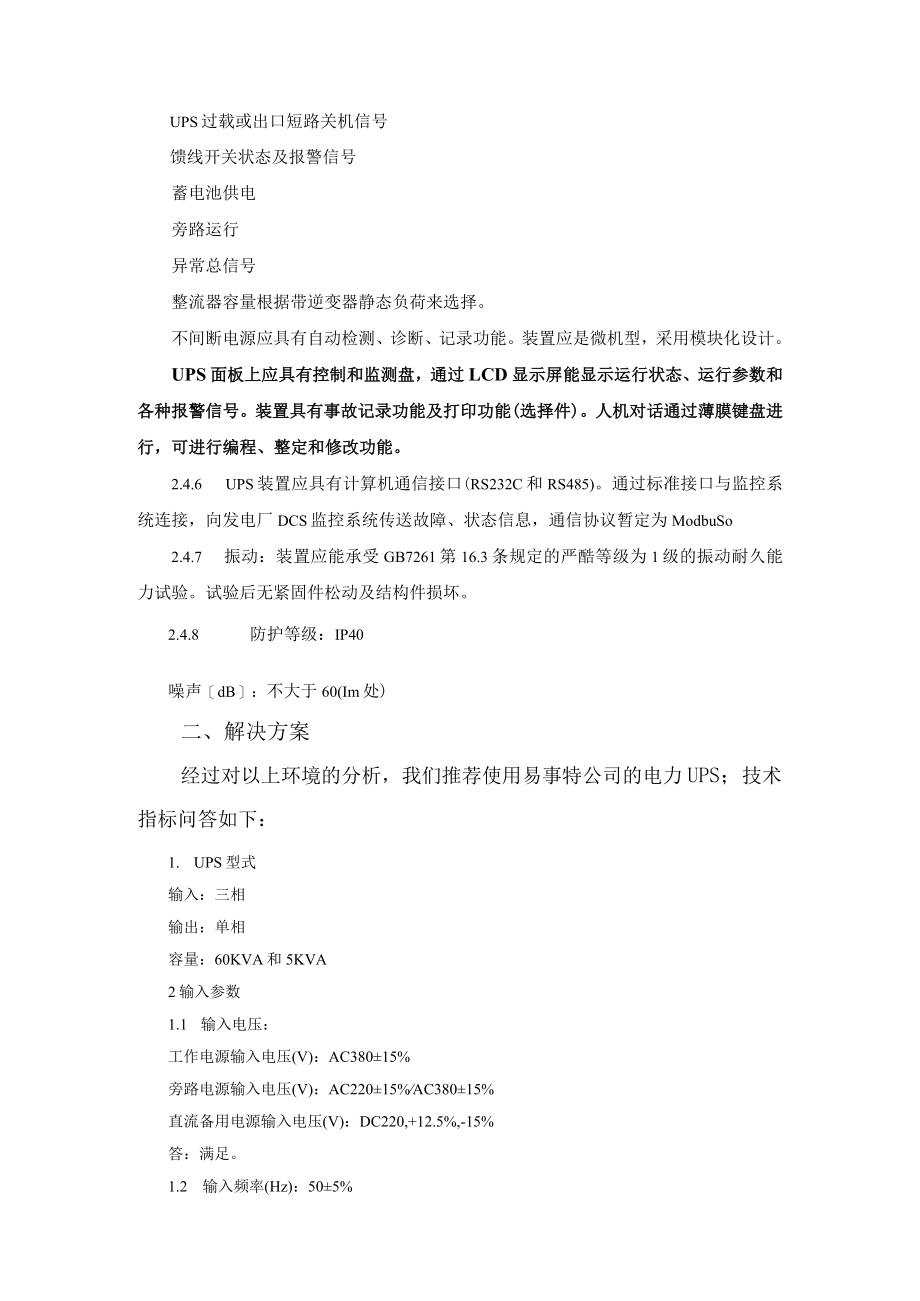

4、UPS运行状态指示UPS输出电压（模拟量420mA）UPS输出电流（模拟量420mA）UPS输出频率（模拟量420mA）整流器故障信号逆变器故障信号静态切换开关状态信号UPS过载或出口短路关机信号馈线开关状态及报警信号蓄电池供电旁路运行异常总信号整流器容量根据带逆变器静态负荷来选择。不间断电源应具有自动检测、诊断、记录功能。装置应是微机型，采用模块化设计。UPS面板上应具有控制和监测盘，通过LCD显示屏能显示运行状态、运行参数和各种报警信号。装置具有事故记录功能及打印功能(选择件)。人机对话通过薄膜键盘进行，可进行编程、整定和修改功能。2.4.6 UPS装置应具有计算机通信接口(RS232C和
5、RS485)。通过标准接口与监控系统连接，向发电厂DCS监控系统传送故障、状态信息，通信协议暂定为ModbuSo2.4.7 振动：装置应能承受GB7261第16.3条规定的严酷等级为1级的振动耐久能力试验。试验后无紧固件松动及结构件损坏。2.4.8 防护等级：IP40噪声dB：不大于60(Im处)二、解决方案经过对以上环境的分析，我们推荐使用易事特公司的电力UPS；技术指标问答如下：1. UPS型式输入：三相输出：单相容量：60KVA和5KVA2输入参数1.1 输入电压：工作电源输入电压(V)：AC38015%旁路电源输入电压(V)：AC22015%AC38015%直流备用电源输入电压(V)：
6、DC220,+12.5%,-15%答：满足。1.2 输入频率(Hz)：505%答：满足。3 .输出参数3.1 额定电压(V)：AC220,单相接地或不接地系统答：满足。3.2 输出电压(V)：AC220答：满足。3.3 输出电压精度()：静态：不大于1动态：动态过程中，负荷以0%100%变化，其偏差值不大于8%,恢复时间(ms)：25答：满足。4 .整流器：4.1 输入电压(V)：AC38015%答：满足。4.2 输出电压：DC220,20%可调答：满足。4.3 稳压精度：负荷电流5%100%变化时，不大于1%答：满足。4.4 效率()：296答：满足。5 .逆变器5.1 额定输入电压(V)：
7、DC220答：满足。5.2 工作电压范围：DC187-264V(-15%20%)答：满足。5.3 极限工作电压(V)：DC140300V;答：满足。5.4 自动关机电压(V)：DC297(+35%)143(-35%)答：满足。5.5 额定输出电压(V)：AC22O答：满足。5.6 效率()：290答：满足。5.7 起动特性：应能在额定负载下可靠起动答：满足。5.8 同步跟踪：能自动跟踪旁路系统相位、频率和电压。答：满足。6 .静态切换开关6.1 功能及工作方式：用于在逆变器和旁路系统之间进行切换。具有双向切换，自动或手动切换功能。当逆变器输入电压高于或低于极限工作值或输出失压时，能自动无间断地
8、进行切换至旁路系统。答：满足。6.2 静态切换开关的转换时间小于5ms。答：满足。6.3 逆变器输出恢复正常后，经同步检测延时510s自动切换至逆变器供电。答：满足。7 .旁路系统：7.1 隔离变压器可采用220(380)/220V,自耦调压变压器的调节范围应不小于逆变器输出电压范围的宽度。变压器的容量应大于逆变器输出容量。自耦调压器输出应自动跟踪逆变器输出电压。答：满足。7.2 手动旁路开关为先合后开。答：满足。7.3 旁路系统承受短路能力不小于10倍额定电流，1s。答：满足。8 .保护：8.1 过电压保护：UPS的过电压保护，要符合GB3859的规定。对输出没有稳压措施的UPS,还应设置过
9、电压的防护措施。答：满足。8.2 过电流保护：UPS的过电流保护应能保证在负荷发生短路或电流超过允许的极限时及时动作，使其免受浪涌电流的损伤。答：满足。8.3 UPS的正常交流输入端、旁路交流输入端、由蓄电池馈线的输入端、逆变器的输入端和输出端以及UPS输出端应装设具有热、磁脱扣器的自动开关进行保护。馈线回路每个馈线开关配一副辅助触点、一副报警触点。答：满足。公司UPS的参数表（一）UPS系统技术参数1.整流器输入参数见表2型J-EA8605EA8610EA8620EA8630EA8640EA8650EA8680标称容量（KVA）5102030405080输入单相最大电流81530466075
10、120工作方式及原理在线式供电，静态旁路开关（无间断切换），双重转换技术，输入、输出、旁路完全隔离式输出。相数三相+N+G标称电压380VAC15%标称频率50Hz5%,60Hz5%电压谐波失真5%缓冲启动0-100%5S2.整流器输出参数见表3表3型号EA8605EA8610EA8620EA8630EA8640EA8650EA8680输出电压220VDC(+12.5%；-15%)（三）逆变器见表5型号EA8605EA8610EA8620EA8630EA8640EA8650EA8680额定功率（KW）COS=0.85.8816243240相数单相L+N+G标称电压220VACl%（稳态负载），
11、220VAC5%（负载波动）标称频率50Hz0.5%,60Hz0.5%（电池供电）频率稳定度：不同步时0.5%频率稳定度：同步时2%波峰因数3：1输出波形正弦波输出波形失真度线性负载V3%；非线性负载V5%动态负载电压瞬变（由。到100%跃变）5%瞬间恢复时间80%计算机通讯接口RS232,（远程监控网络适配器选件）运行温度040相对湿度（不凝结）30%90%运行高度（最大）VlOoo米（每增加100米功率下降1%,最高4000米）冷却方式温控式强制通风噪声dB（根据负载和温度）距禽机器IM处405045555565箱体颜色灰白色（可选）输入电缆底部/背部易维护前面/上面/左右面均可打开外形尺
12、寸WDH(mn)43068391043080010507507201450750X860X1600重量（kg）200258350400480580750输入装置接线端子排输出装置接线端子排*以上数据为参考数据，若有变动以实物为准。3设备规范表3.1设备规范和数量序号名称型号技术特性数量备注1UPS主机柜60kVA,2进口设备2UPS主机柜5kV,2进口设备3UPS旁路柜2UPS配电柜2UPS配电柜上回路数量及容量、型号由设计院在施工图时提供三、技术服务集团公司将有经验丰富的专业技术人员负责上门（中国区）安装调试、免费提供机器使用训I,保证贵单位有关管理人员掌握UPS及蓄电池使用及简易的安装维护。对“EAST”UPS及蓄电池产品性能、使用等咨询，提供二十四小时无偿即时解答服务,并对贵单位购“EAST”牌UPS及蓄电池作出如下承诺：1、“EAST”牌UPS质保三年2、本公司承诺贵单位的每个工作日提供24小时免备件费、免人工、免服务费的服务,6小时现场响应,并承诺向贵单位UPS及蓄电池系统提供良好的长期保修、维护、服务和终身技术支持,每半年上门进行一次巡检.将针对贵单位
