《减少铸件缺陷的10大准则.docx》由会员分享，可在线阅读，更多相关《减少铸件缺陷的10大准则.docx（3页珍藏版）》请在第壹文秘上搜索。

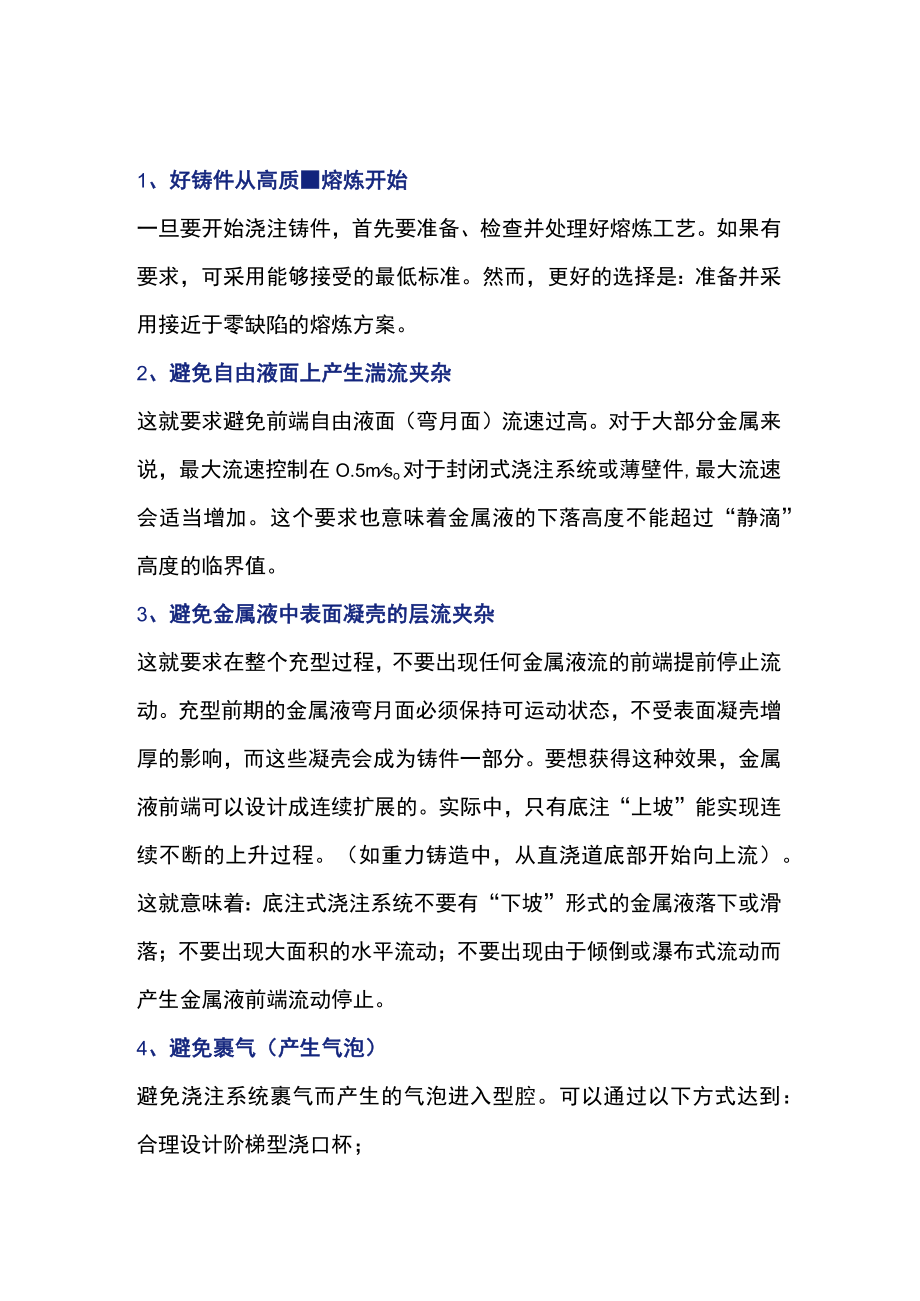

1、1、好铸件从高质熔炼开始一旦要开始浇注铸件，首先要准备、检查并处理好熔炼工艺。如果有要求，可采用能够接受的最低标准。然而，更好的选择是：准备并采用接近于零缺陷的熔炼方案。2、避免自由液面上产生湍流夹杂这就要求避免前端自由液面（弯月面）流速过高。对于大部分金属来说，最大流速控制在O.5mso对于封闭式浇注系统或薄壁件,最大流速会适当增加。这个要求也意味着金属液的下落高度不能超过“静滴”高度的临界值。3、避免金属液中表面凝壳的层流夹杂这就要求在整个充型过程，不要出现任何金属液流的前端提前停止流动。充型前期的金属液弯月面必须保持可运动状态，不受表面凝壳增厚的影响，而这些凝壳会成为铸件一部分。要想获得

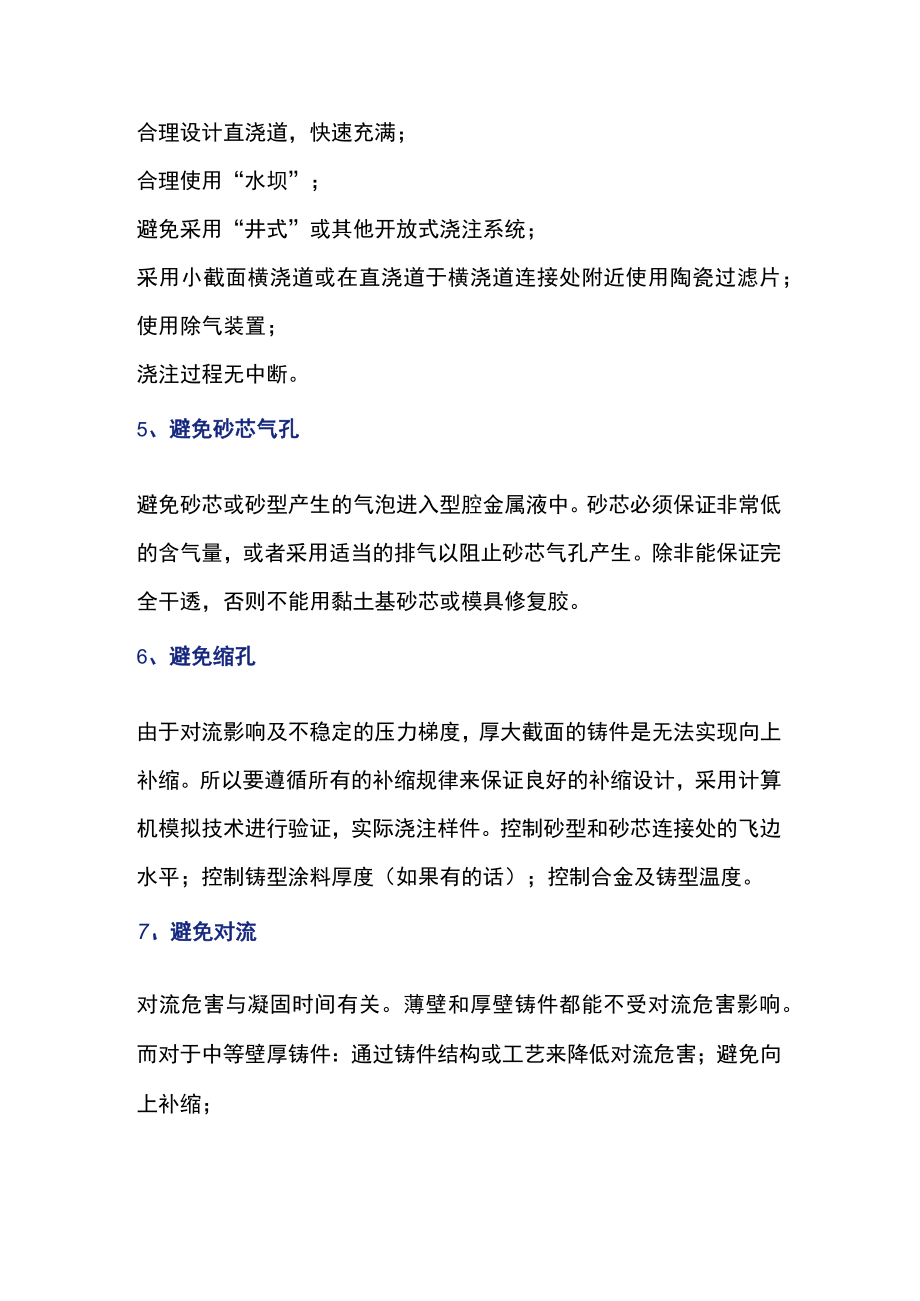

2、这种效果，金属液前端可以设计成连续扩展的。实际中，只有底注“上坡”能实现连续不断的上升过程。（如重力铸造中，从直浇道底部开始向上流）。这就意味着：底注式浇注系统不要有“下坡”形式的金属液落下或滑落；不要出现大面积的水平流动；不要出现由于倾倒或瀑布式流动而产生金属液前端流动停止。4、避免裹气（产生气泡）避免浇注系统裹气而产生的气泡进入型腔。可以通过以下方式达到：合理设计阶梯型浇口杯；合理设计直浇道，快速充满；合理使用“水坝”；避免采用“井式”或其他开放式浇注系统；采用小截面横浇道或在直浇道于横浇道连接处附近使用陶瓷过滤片；使用除气装置；浇注过程无中断。5、避免砂芯气孔避免砂芯或砂型产生的气泡进入

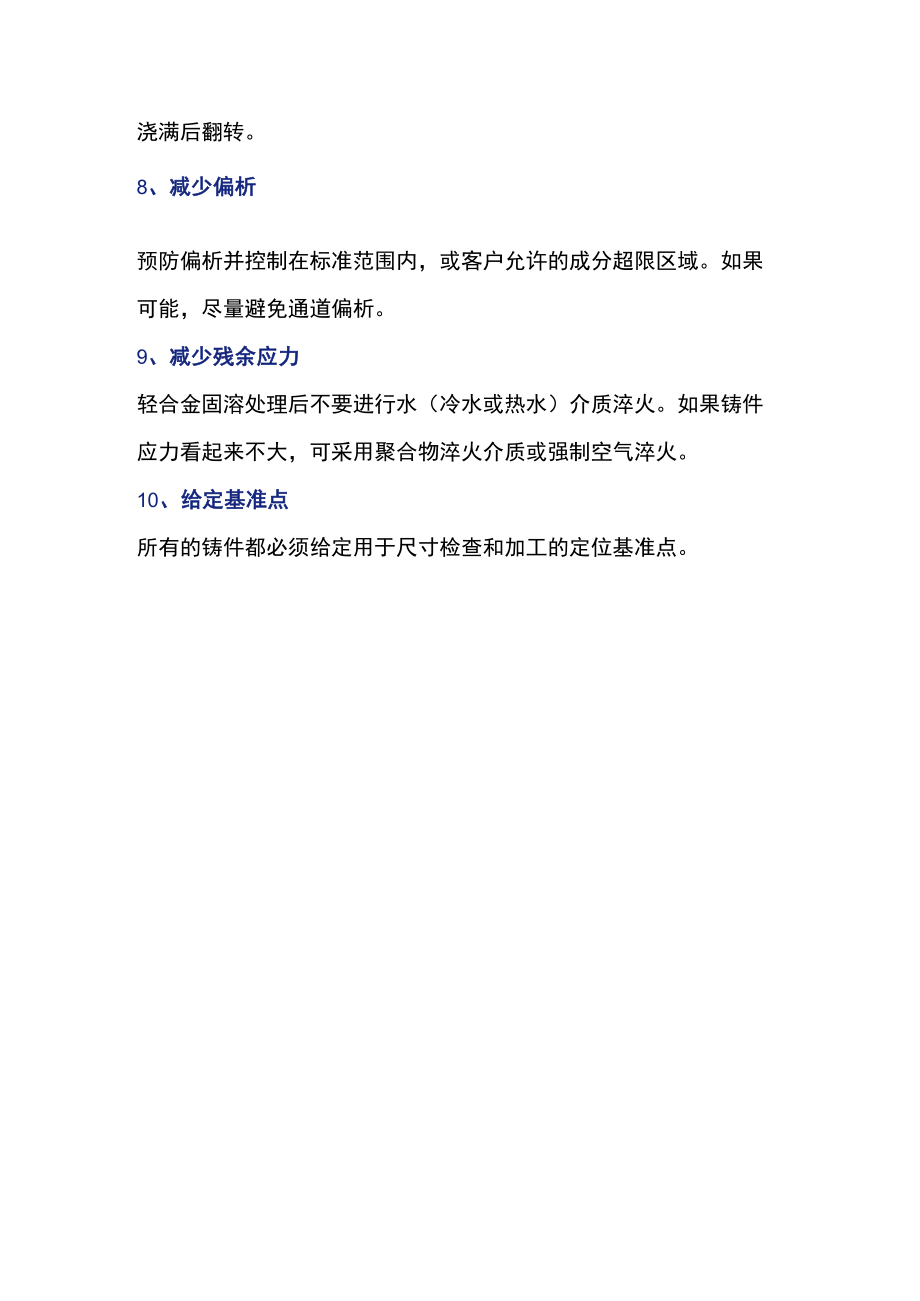

3、型腔金属液中。砂芯必须保证非常低的含气量，或者采用适当的排气以阻止砂芯气孔产生。除非能保证完全干透，否则不能用黏土基砂芯或模具修复胶。6、避免缩孔由于对流影响及不稳定的压力梯度，厚大截面的铸件是无法实现向上补缩。所以要遵循所有的补缩规律来保证良好的补缩设计，采用计算机模拟技术进行验证，实际浇注样件。控制砂型和砂芯连接处的飞边水平；控制铸型涂料厚度（如果有的话）；控制合金及铸型温度。7、避免对流对流危害与凝固时间有关。薄壁和厚壁铸件都能不受对流危害影响。而对于中等壁厚铸件：通过铸件结构或工艺来降低对流危害；避免向上补缩；浇满后翻转。8、减少偏析预防偏析并控制在标准范围内，或客户允许的成分超限区域。如果可能，尽量避免通道偏析。9、减少残余应力轻合金固溶处理后不要进行水（冷水或热水）介质淬火。如果铸件应力看起来不大，可采用聚合物淬火介质或强制空气淬火。10、给定基准点所有的铸件都必须给定用于尺寸检查和加工的定位基准点。
