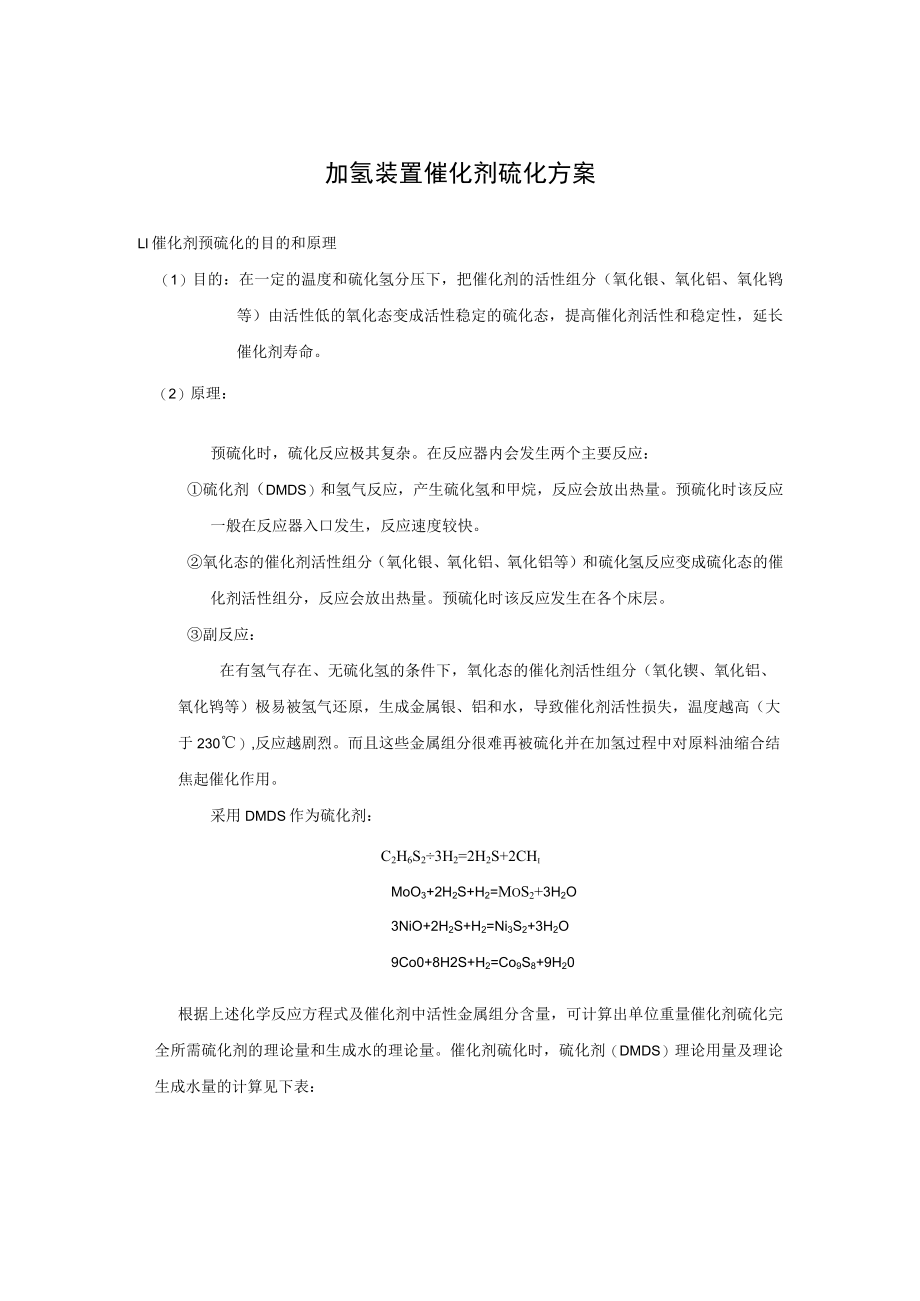

1、加氢装置催化剂硫化方案Ll催化剂预硫化的目的和原理（1）目的：在一定的温度和硫化氢分压下，把催化剂的活性组分（氧化银、氧化铝、氧化鸨等）由活性低的氧化态变成活性稳定的硫化态，提高催化剂活性和稳定性，延长催化剂寿命。（2）原理：预硫化时，硫化反应极其复杂。在反应器内会发生两个主要反应：硫化剂（DMDS）和氢气反应，产生硫化氢和甲烷，反应会放出热量。预硫化时该反应一般在反应器入口发生，反应速度较快。氧化态的催化剂活性组分（氧化银、氧化铝、氧化铝等）和硫化氢反应变成硫化态的催化剂活性组分，反应会放出热量。预硫化时该反应发生在各个床层。副反应：在有氢气存在、无硫化氢的条件下，氧化态的催化剂活性组分（氧
2、化锲、氧化铝、氧化鸨等）极易被氢气还原，生成金属银、铝和水，导致催化剂活性损失，温度越高（大于230）,反应越剧烈。而且这些金属组分很难再被硫化并在加氢过程中对原料油缩合结焦起催化作用。采用DMDS作为硫化剂：C2H6S23H2=2H2S+2CHiMoO3+2H2S+H2=MoS2+3H2O3NiO+2H2S+H2=Ni3S2+3H2O9Co0+8H2S+H2=Co9S8+9H20根据上述化学反应方程式及催化剂中活性金属组分含量，可计算出单位重量催化剂硫化完全所需硫化剂的理论量和生成水的理论量。催化剂硫化时，硫化剂（DMDS）理论用量及理论生成水量的计算见下表：表1柴油加氢装置催化剂理论需硫量
3、和理论生成水量催化剂名称FZC-102BFHRS-2FHUDS-2催化剂组成，m%：MoO3592WO323NiO1.522催化剂装填量，t1.54190硫化It催化剂所需纯硫量，t0.0270.0460.113硫化It催化剂所需DMDS量，t0.03970.06760.1662硫化It催化剂所生成水量，t0.0220.0390.096DMDSS,t0.060.2731.57生成水量，t0.030.1618.24DMDS需用量（过量20%）,t38.28硫化生成水量，t18.431.2准备工作催化剂干燥结束；急冷氢试验结束，急冷氢阀关闭；紧急泄压试验已完成；系统具备连续供给合格氢气的能力，新氢
4、纯度95V%,反应系统已置换至氢纯度85V%；（4）物料已备齐。硫化剂DMDS38.28t,硫化用油:直馅柴油（碱氮含量小于IOOgg,总氮含量小于300pgg）2000t,钝化用油2000t;桶装DMDS用风动隔膜泵装入硫化剂罐D-301,并建立循环正常；分馆系统油运正常，可以接收反应生成油；联系化验做好分析硫化氢、氢纯度的准备工作，确保取样分析及时准确。准备好防硫化氢呼吸面罩，硫化氢报警仪，便携式硫化氢含量检测器，护目镜等防护工具。1.3 反应器进油、催化剂预湿循环机全量循环，控制冷高分压力4.OMPa,反应入口温度70。停止原料分馆长循环，改为分储短循环。启动PTOl向反应系统进油，控制

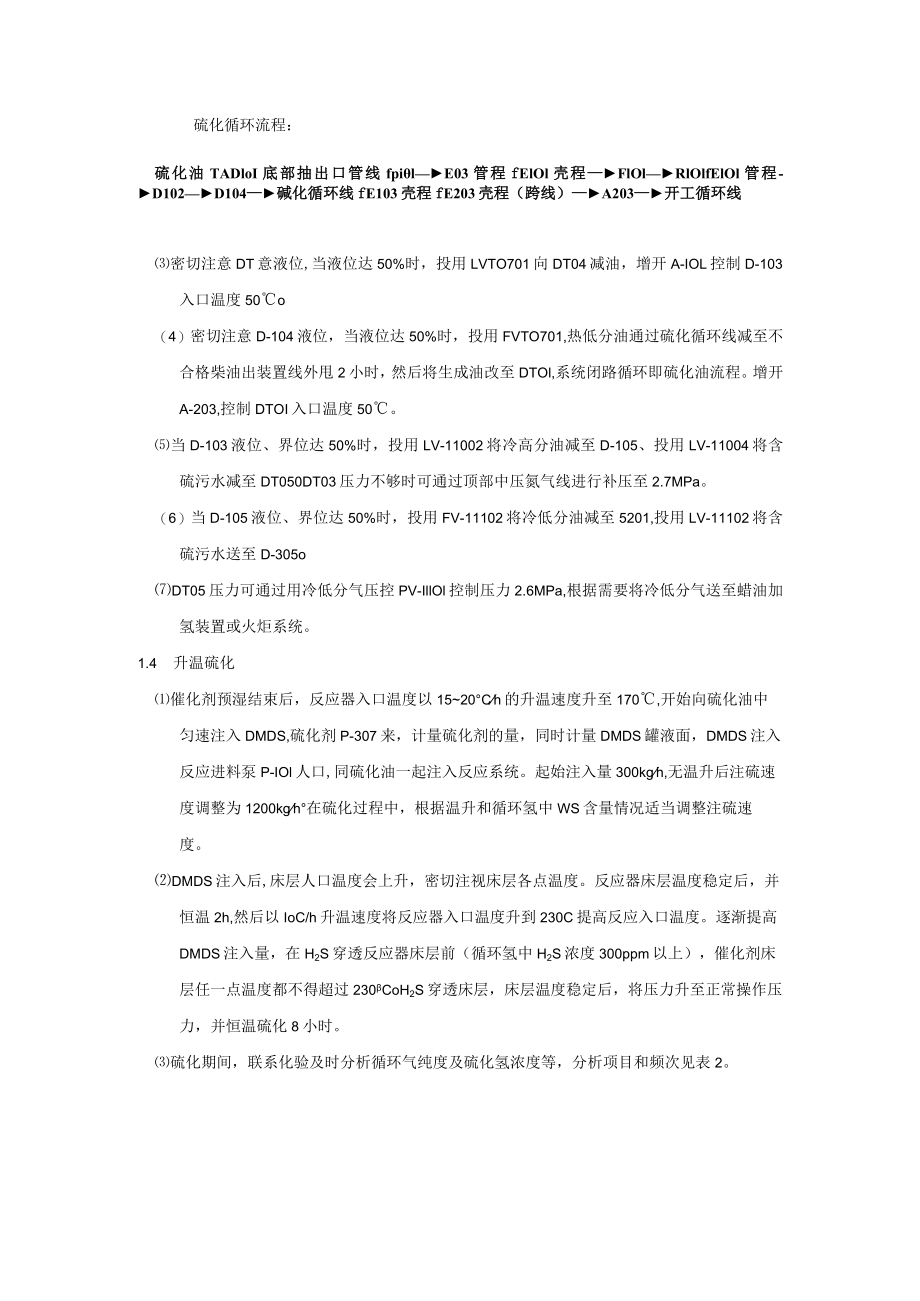

5、进料量200th在催化剂床层进油后，随着硫化油与催化剂的接触，会出现约I（TC的吸附温波，若温升大于30则降低反应进料量，保持床层温度70,催化剂硫化阶段要避免使用急冷氢，只有当所有其它控制催化剂床层温度手段失效时才使用。当温波全部通过催化剂床层，且热高分液面建立正常后，逐步将进料量提高至380th0系统开路将生成油外甩2小时后（通过硫化循环线至不合格油出装置线外甩），反应系统改为硫化油循环流程。硫化循环流程：硫化油TADloI底部抽出口管线fpilE03管程fElOl壳程FlOlRlOlfElOl管程-D102D104碱化循环线fE103壳程fE203壳程（跨线）A203开工循环线密切注意D
6、T意液位,当液位达50%时，投用LVTO701向DT04减油，增开A-IOL控制D-103入口温度50o（4）密切注意D-104液位，当液位达50%时，投用FVTO701,热低分油通过硫化循环线减至不合格柴油出装置线外甩2小时，然后将生成油改至DTOl,系统闭路循环即硫化油流程。增开A-203,控制DTOI入口温度50。当D-103液位、界位达50%时，投用LV-11002将冷高分油减至D-105、投用LV-11004将含硫污水减至DT050DT03压力不够时可通过顶部中压氮气线进行补压至2.7MPa。（6）当D-105液位、界位达50%时，投用FV-11102将冷低分油减至5201,投用LV
7、-11102将含硫污水送至D-305oDT05压力可通过用冷低分气压控PV-IllOl控制压力2.6MPa,根据需要将冷低分气送至蜡油加氢装置或火炬系统。1.4 升温硫化催化剂预湿结束后，反应器入口温度以1520Ch的升温速度升至170,开始向硫化油中匀速注入DMDS,硫化剂P-307来，计量硫化剂的量，同时计量DMDS罐液面，DMDS注入反应进料泵P-IOl人口,同硫化油一起注入反应系统。起始注入量300kgh,无温升后注硫速度调整为1200kgh在硫化过程中，根据温升和循环氢中WS含量情况适当调整注硫速度。DMDS注入后,床层人口温度会上升，密切注视床层各点温度。反应器床层温度稳定后，并恒
8、温2h,然后以IoC/h升温速度将反应器入口温度升到230C提高反应入口温度。逐渐提高DMDS注入量，在H2S穿透反应器床层前（循环氢中H2S浓度300ppm以上），催化剂床层任一点温度都不得超过230CoH2S穿透床层，床层温度稳定后，将压力升至正常操作压力，并恒温硫化8小时。硫化期间，联系化验及时分析循环气纯度及硫化氢浓度等，分析项目和频次见表2。在循环氢采样点设置醋酸铅试样瓶，如醋酸铅变黑，说明循环氢中出现H2S,之后每半小时分析一次循环氢中LS含量。测出H2S后，调节DMDS注入量，维持反应器出口流出物气相的H2S含量为O.3O.8V%之间。(4)当反应器入口温度达到225C时，如果H
9、2S还没有穿透反应器床层，应停止升温，恒温等待。当反应器出口测出HzS后，继续以10Ch提高反应器入口温度至230。(6)保持反应器入口温度230C,恒温硫化8小时。当催化剂床层在230恒温硫化结束后，以10Ch的速度将反应器入口温度向320C升温。在提温过程中，若HzS浓度VO.8V%,则停止升温，加大注硫量，直到HzS浓度达到要求。若升温过程中，床层温升10,应须停止升温同时降低注硫量，待平稳后再继续升温。(9)当反应器入口温度达到320,循环氢中H2S浓度达到0.8LOV%,恒温硫化8小时，恒温期间调整注硫量，保持循环氢中HzS浓度达到0.81.0V%。320C硫化结束后，维持循环氢中H
10、zS浓度在1.0v%以上，硫化油继续循环2小时，硫化结束。硫化阶段，不允许反应器的温度超过400C,若超过，按紧急情况处理。如果降低反应入口温度和加大冷氢量仍不能控制反应器床层温度时，可降低反应压力，直至将加热炉熄火，并引入M冷却反应器。(H)催化剂硫化期间，冷高分、冷低分中有水生成时，每小时记录一次生成水的量，并取样分析其硫含量。采样分析酸性水时注意防止硫化氢中毒。320硫化结束后，放掉所有的生成水，并计算硫化期间生成水的总量。(IZ)预硫化期间，由于热高分、热低分的气相挥发，会导致反应系统的循环油减少，可间断从原料系统向反应系统补油，保障各容器液位正常，同时加强对原料罐的切水，防止循环油带
11、水。预硫化结束条件：注硫量达到催化剂理论吸硫量。高分生成水液面不再上升；反应器入口和出口循环氢中H2S含量相同；反应器床层温升很小或为零；循环氢中H2S浓度持续3小时1.00V%,表明催化剂预硫化结束,停止注硫。1.1 ）320硫化结束后，保持循环氢中出S含量不低于0.%、冷高分压力7.25MPa,准备切换钝化油。（15）回收剩余的DMDS,关DMDS注入点手阀，用新鲜水循环冲洗注入流程，放净存水，用氮气吹扫干净。1.5 硫化期间注意事项为防止催化剂被氢还原，在引氢之前反应器床层最高点温度应低于70C。在HzS未穿透床层前，床层最高点温度不应超过225C。硫化过程中，一定要严格控制升温速度及各
12、阶段恒温硫化温度。硫化反应是放热反应，若升温太快或硫化剂注入过多，则反应剧烈，会导致床层超温，因此，注入硫化剂后，要密切注意床层温升,严格按升温恒温曲线进行,升温速度要缓慢,一旦温升超过30,则立即减少硫化剂注入量，适当降低反应人口温度。（3）当循环氢中4S1%时，适当减少Dw）S注入量；若循环氢中HzSVO.5%,可适当提高DMDS注入量。硫化结束后，硫化剂系统应处理干净，剩余的DMDS做好回收。提温和提硫化剂注入量不能同时进行，应在床层温度稳定后再提硫化剂注入量。定期排放冷高分生成水量并做好记录，切水时注意做好硫化氢的防护工作。如因故硫化剂注入中断，则应将床层温度降至230C以下，若中断时
13、间较长，则应将床层温度降至175C。（8）整个硫化期间确保循环氢中H2S1.0表2预硫化期间化验分析内容及频率分析内容分析频率采样地点备注循环氢中H2S1次/15分钟1次/30分钟1次/1小时循环气H2S穿透反应器前；H2S穿透后；4S浓度1%后循环氢纯度、组成1次/4小时循环气新氢纯度、组成1次/4小时K-102前含硫污水总硫两个阶段恒温结束后各分析一次高分水230、270两个阶段硫化油中总硫注硫前、注硫结束后各分析一次表3预确E化过程硫平衡表项目携硫介质数量kg纯硫量Kg备注入方注入DMDS量出方循环气残存硫排放硫泄漏硫高分水存硫催化剂上硫量表4预硫化期间注硫记录时间注入速率kg/h累计注
14、DMDS量L备注表5预硫化期间循环气排放记录项目系统动压降MPa/h系统体积而系统压力MPa时间排放量Nm/h循环气硫化氢含量ppm排放硫含量ppm表6催化剂硫化曲线图时间，小时1.6 预硫化期间的事故处理催化剂硫化反应是放热反应，如遇到紧急情况，可能会引起床层飞温。因此，应严格遵守预硫化步骤中有关温度的限制并密切监视反应器床层温度。预硫化期间，催化剂如果被还原会造成催化剂损坏。还原是催化剂上的金属氧化物反应生成纯的金属，而不是反应产生金属硫化物的一种反应。在较高的温度下，如果循环氢中硫化氢含量少，还原反应就容易发生。因此，在预硫化期间，准确的控制硫化温度和硫化氢浓度是至关重要的。由于预硫化期间的紧急事故是不可预知的，参照以下相应事故处理预案进行处理。1.6.1 新氢中断预
