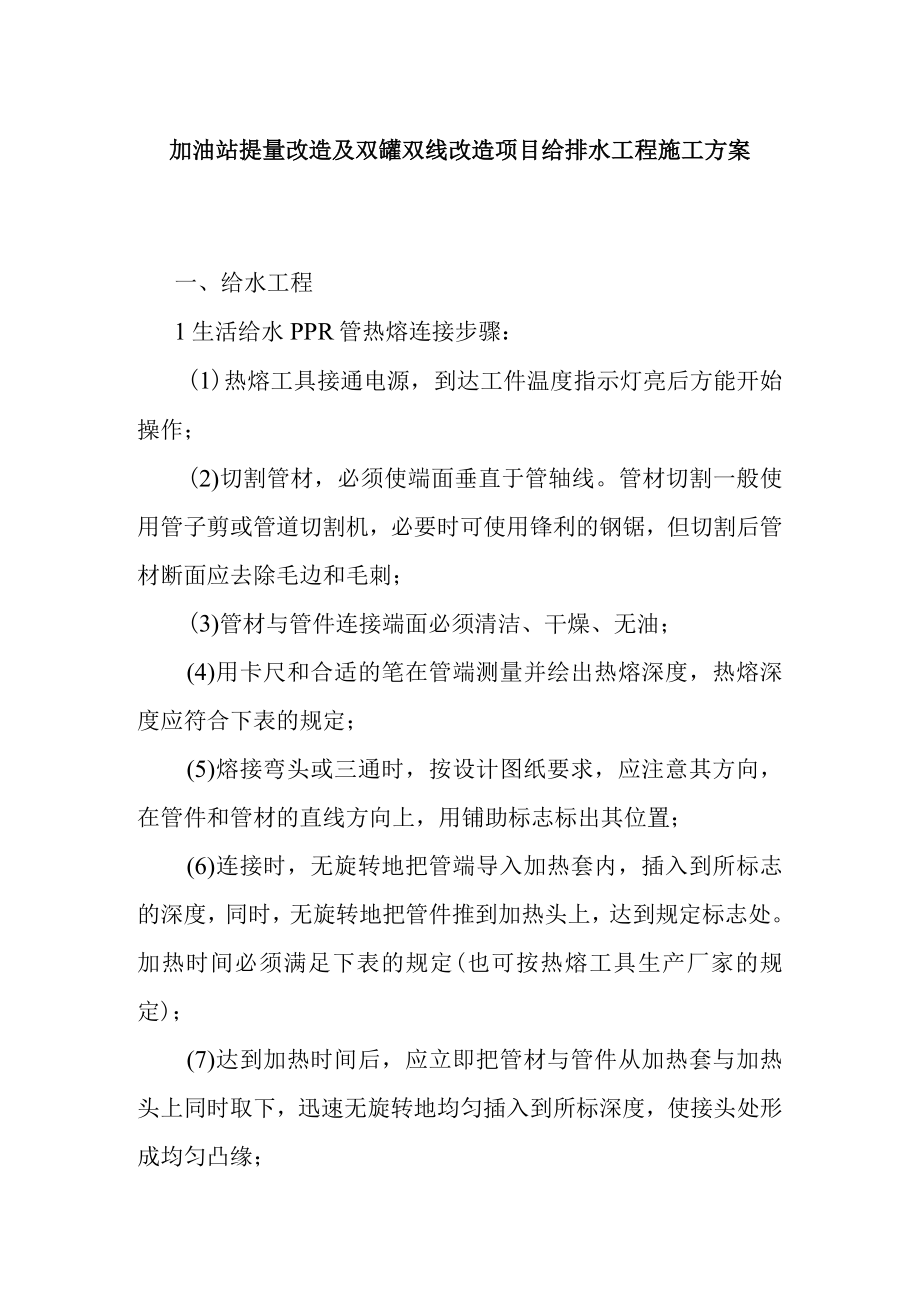

加油站提量改造及双罐双线改造项目给排水工程施工方案.docx_第1页
第1页 / 共5页

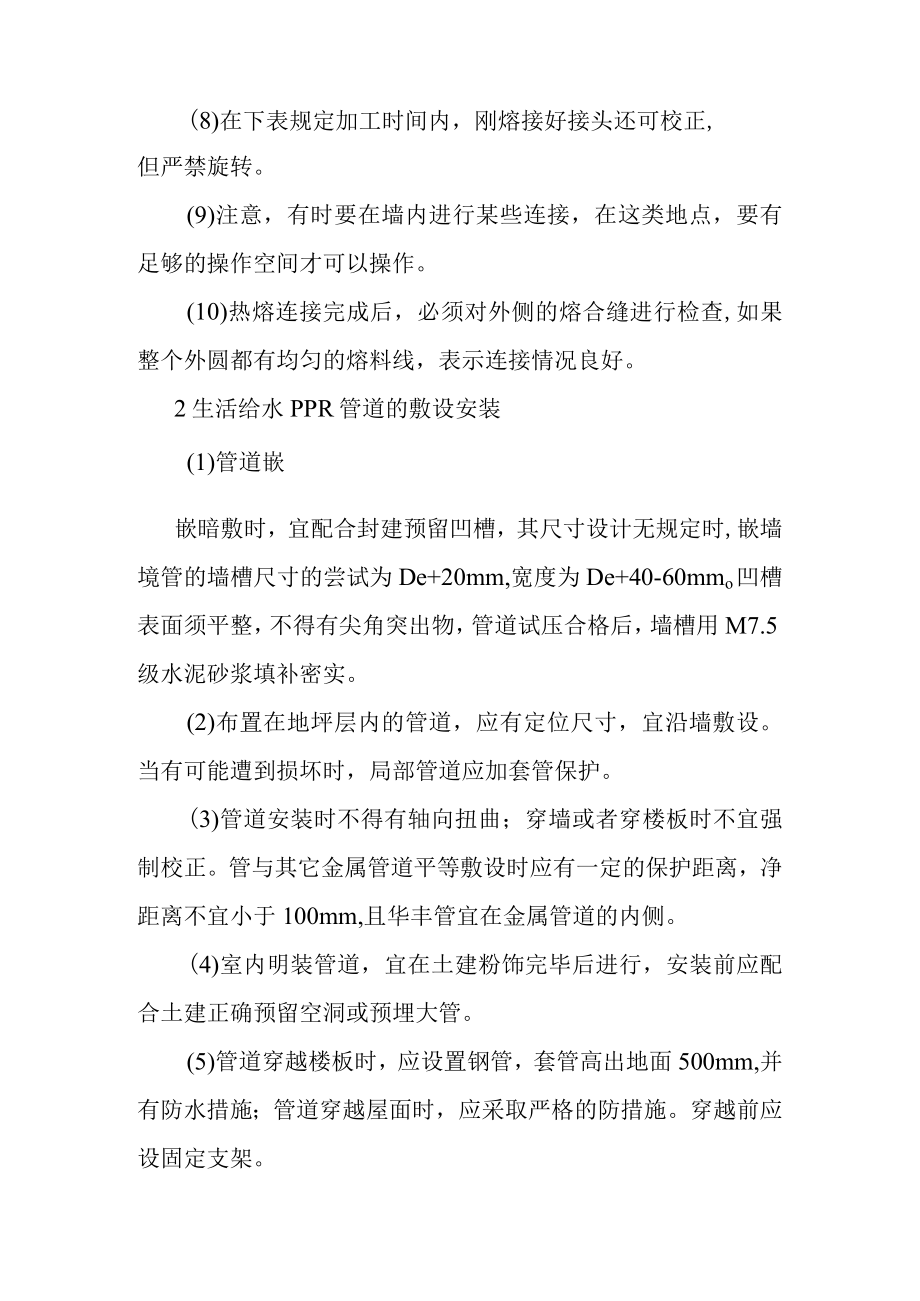

加油站提量改造及双罐双线改造项目给排水工程施工方案.docx_第2页
第2页 / 共5页

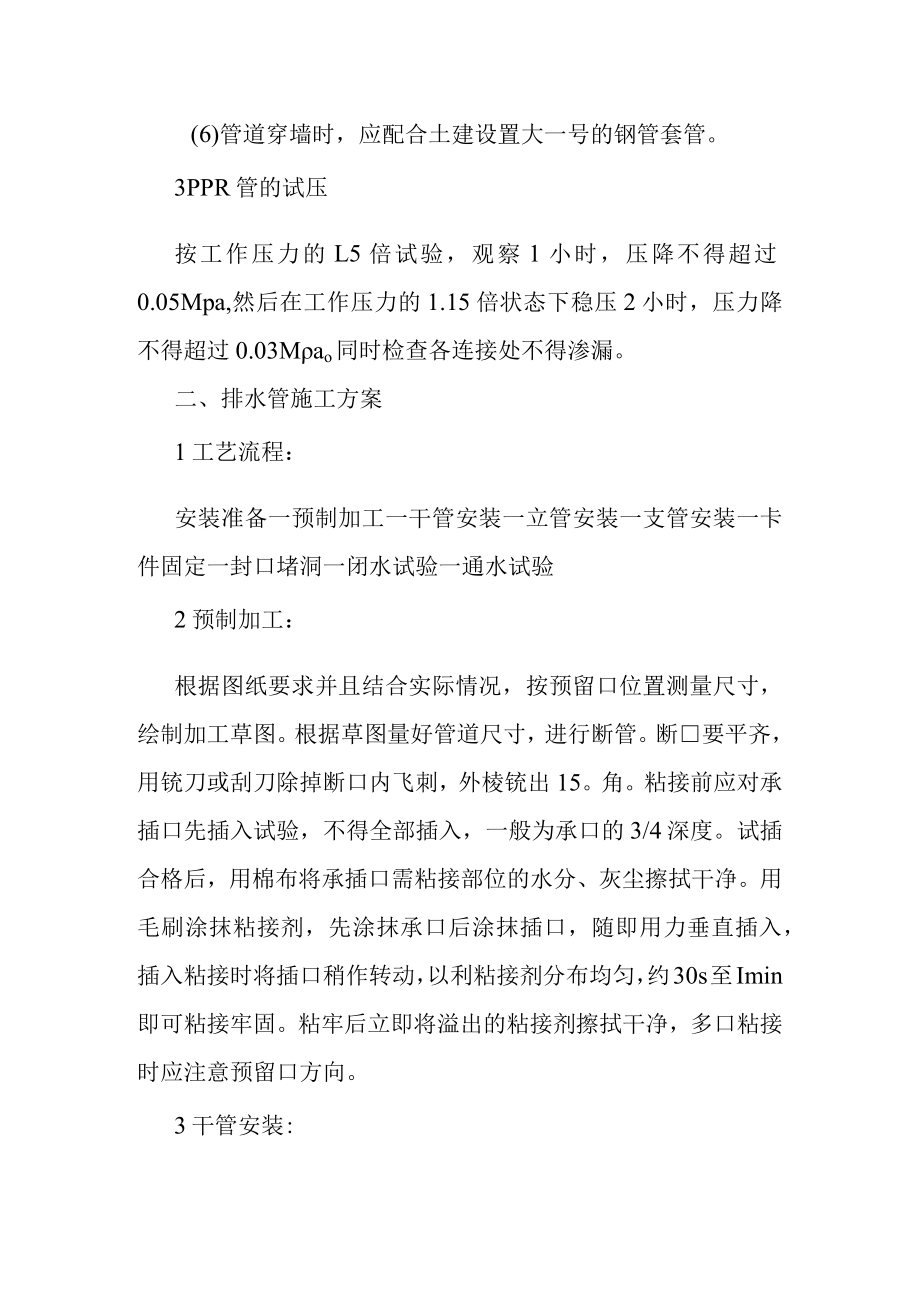

加油站提量改造及双罐双线改造项目给排水工程施工方案.docx_第3页
第3页 / 共5页
加油站提量改造及双罐双线改造项目给排水工程施工方案.docx_第4页
第4页 / 共5页
加油站提量改造及双罐双线改造项目给排水工程施工方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《加油站提量改造及双罐双线改造项目给排水工程施工方案.docx》由会员分享,可在线阅读,更多相关《加油站提量改造及双罐双线改造项目给排水工程施工方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、加油站提量改造及双罐双线改造项目给排水工程施工方案一、给水工程1生活给水PPR管热熔连接步骤:(1)热熔工具接通电源,到达工件温度指示灯亮后方能开始操作;(2)切割管材,必须使端面垂直于管轴线。管材切割一般使用管子剪或管道切割机,必要时可使用锋利的钢锯,但切割后管材断面应去除毛边和毛刺;(3)管材与管件连接端面必须清洁、干燥、无油;(4)用卡尺和合适的笔在管端测量并绘出热熔深度,热熔深度应符合下表的规定;(5)熔接弯头或三通时,按设计图纸要求,应注意其方向,在管件和管材的直线方向上,用铺助标志标出其位置;(6)连接时,无旋转地把管端导入加热套内,插入到所标志的深度,同时,无旋转地把管件推到加热

2、头上,达到规定标志处。加热时间必须满足下表的规定(也可按热熔工具生产厂家的规定);(7)达到加热时间后,应立即把管材与管件从加热套与加热头上同时取下,迅速无旋转地均匀插入到所标深度,使接头处形成均匀凸缘;(8)在下表规定加工时间内,刚熔接好接头还可校正,但严禁旋转。(9)注意,有时要在墙内进行某些连接,在这类地点,要有足够的操作空间才可以操作。(10)热熔连接完成后,必须对外侧的熔合缝进行检查,如果整个外圆都有均匀的熔料线,表示连接情况良好。2生活给水PPR管道的敷设安装(1)管道嵌嵌暗敷时,宜配合封建预留凹槽,其尺寸设计无规定时,嵌墙境管的墙槽尺寸的尝试为De+20mm,宽度为De+40-6

3、0mmo凹槽表面须平整,不得有尖角突出物,管道试压合格后,墙槽用M7.5级水泥砂浆填补密实。(2)布置在地坪层内的管道,应有定位尺寸,宜沿墙敷设。当有可能遭到损坏时,局部管道应加套管保护。(3)管道安装时不得有轴向扭曲;穿墙或者穿楼板时不宜强制校正。管与其它金属管道平等敷设时应有一定的保护距离,净距离不宜小于100mm,且华丰管宜在金属管道的内侧。(4)室内明装管道,宜在土建粉饰完毕后进行,安装前应配合土建正确预留空洞或预埋大管。(5)管道穿越楼板时,应设置钢管,套管高出地面500mm,并有防水措施;管道穿越屋面时,应采取严格的防措施。穿越前应设固定支架。(6)管道穿墙时,应配合土建设置大一号

4、的钢管套管。3PPR管的试压按工作压力的L5倍试验,观察1小时,压降不得超过0.05Mpa,然后在工作压力的1.15倍状态下稳压2小时,压力降不得超过0.03Mao同时检查各连接处不得渗漏。二、排水管施工方案1工艺流程:安装准备一预制加工一干管安装一立管安装一支管安装一卡件固定一封口堵洞一闭水试验一通水试验2预制加工:根据图纸要求并且结合实际情况,按预留口位置测量尺寸,绘制加工草图。根据草图量好管道尺寸,进行断管。断要平齐,用铳刀或刮刀除掉断口内飞刺,外棱铳出15。角。粘接前应对承插口先插入试验,不得全部插入,一般为承口的3/4深度。试插合格后,用棉布将承插口需粘接部位的水分、灰尘擦拭干净。用

5、毛刷涂抹粘接剂,先涂抹承口后涂抹插口,随即用力垂直插入,插入粘接时将插口稍作转动,以利粘接剂分布均匀,约30s至Imin即可粘接牢固。粘牢后立即将溢出的粘接剂擦拭干净,多口粘接时应注意预留口方向。3干管安装:先根据设计图纸要求的坐标、标高预留槽洞或预埋套管。埋入地下时,按设计坐标、标高、坡向、坡度开挖槽沟并夯实。施工条件具备时,将预制加工好的管段,按编号运至安装部位进行安装。各管段粘连时也必须按粘接工艺依次进行。4立管安装:安装前清理场地,根据需要搭设操作平台。立管位置确定后,自顶层吊线坠,弹画出立管安装垂直中心线,作为控制楼层立管安装垂直度的基准线。将已预制好的立管运到安装部位。首先清理已预

6、留的伸缩节,将锁母拧下,取出U型橡胶圈,清理杂物。复查上层洞口是否合适。立管插入端应先划好插入长度标记,然后涂上肥皂液,套上锁母及U型橡胶圈。安装时应先将立管上端伸入上一层洞口内,垂直用力插入至标记为止。合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找直找正,并测量顶板距三通口中心是否符合要求。无误后即可封堵,并将上层预留伸缩节封严。5支管安装:将预制好的支管按编号运至现场。清除各粘接部位的污物及水分。将支管水平初步吊起,涂抹粘接剂,用力推入预留管口。根据管段长度调整好坡度。合适后固定卡架,封闭各预留管口和堵洞。6灌水试验:排水横管严禁倒坡,管道安装完毕后,应作灌水试验,排水管灌水高度为0.00,15分钟后再灌满延续5分钟液面不下降为合格,排水管安装完毕后作通水试验,同时开放给水点,检查各排水点是否畅通,无渗漏、无堵塞为合格。排水管道应作通球试验,试验球径不中于0.75D,球从立管顶部丢进能顺利从室外检查井排出为合格。
