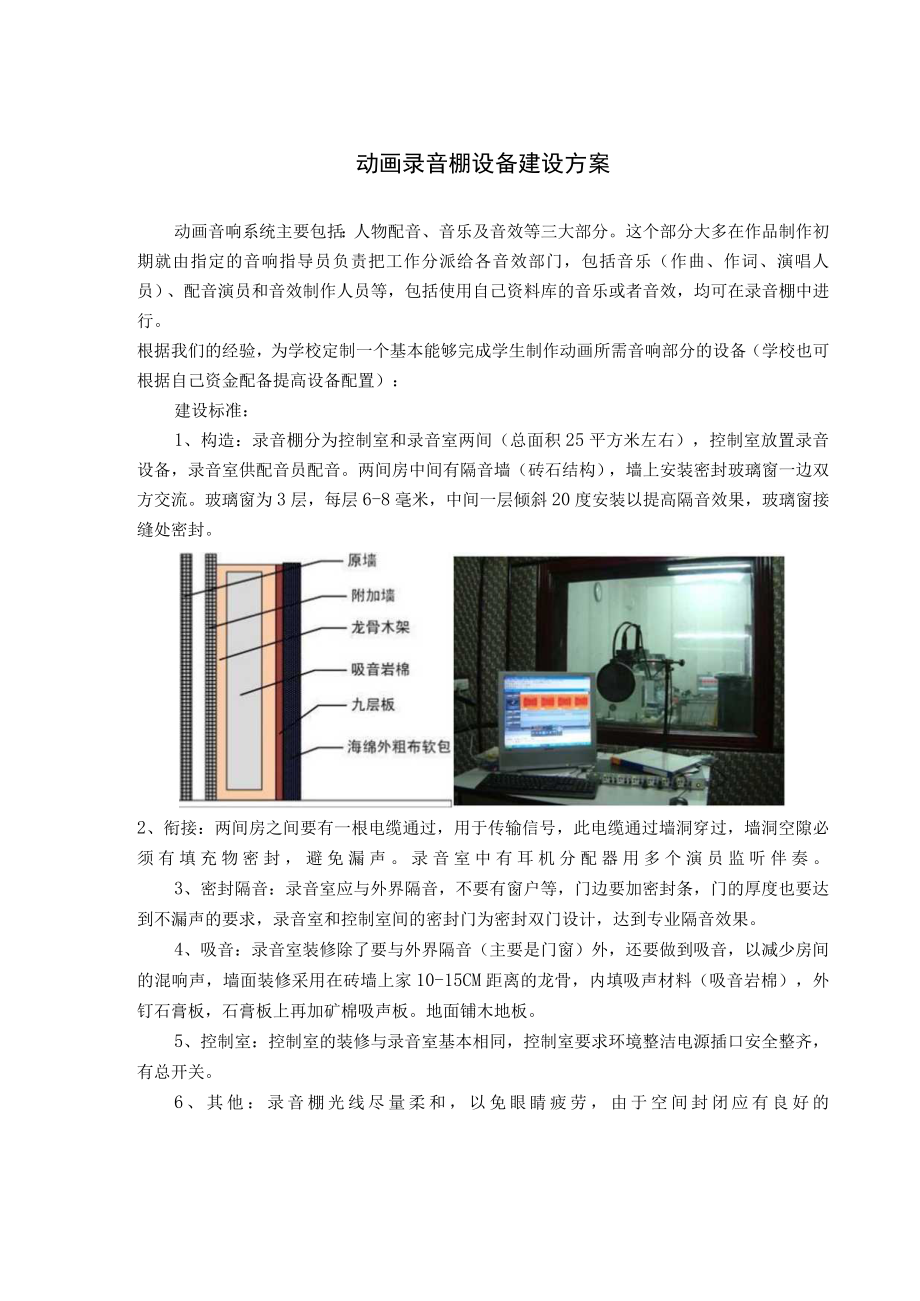

1、动画录音棚设备建设方案动画音响系统主要包括：人物配音、音乐及音效等三大部分。这个部分大多在作品制作初期就由指定的音响指导员负责把工作分派给各音效部门，包括音乐（作曲、作词、演唱人员）、配音演员和音效制作人员等，包括使用自己资料库的音乐或者音效，均可在录音棚中进行。根据我们的经验，为学校定制一个基本能够完成学生制作动画所需音响部分的设备（学校也可根据自己资金配备提高设备配置）：建设标准：1、构造：录音棚分为控制室和录音室两间（总面积25平方米左右），控制室放置录音设备，录音室供配音员配音。两间房中间有隔音墙（砖石结构），墙上安装密封玻璃窗一边双方交流。玻璃窗为3层，每层6-8毫米，中间一层倾斜2
2、0度安装以提高隔音效果，玻璃窗接缝处密封。2、衔接：两间房之间要有一根电缆通过，用于传输信号，此电缆通过墙洞穿过，墙洞空隙必须有填充物密封，避免漏声。录音室中有耳机分配器用多个演员监听伴奏。3、密封隔音：录音室应与外界隔音，不要有窗户等，门边要加密封条，门的厚度也要达到不漏声的要求，录音室和控制室间的密封门为密封双门设计，达到专业隔音效果。4、吸音：录音室装修除了要与外界隔音（主要是门窗）外，还要做到吸音，以减少房间的混响声，墙面装修采用在砖墙上家10-15CM距离的龙骨，内填吸声材料（吸音岩棉），外钉石膏板，石膏板上再加矿棉吸声板。地面铺木地板。5、控制室：控制室的装修与录音室基本相同，控制

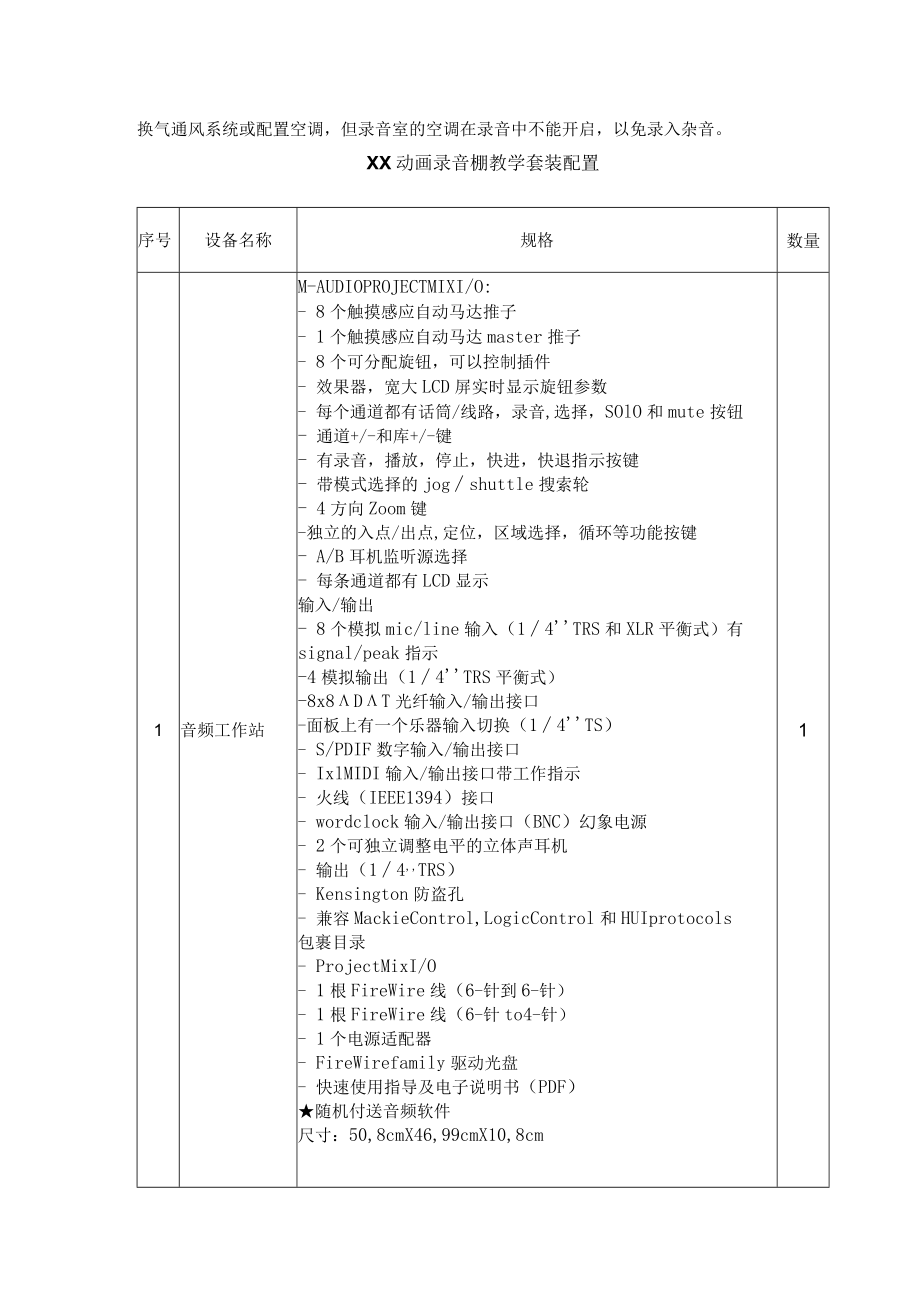

3、室要求环境整洁电源插口安全整齐，有总开关。6、其他：录音棚光线尽量柔和，以免眼睛疲劳，由于空间封闭应有良好的换气通风系统或配置空调，但录音室的空调在录音中不能开启，以免录入杂音。XX动画录音棚教学套装配置序号设备名称规格数量1音频工作站M-AUDIOPROJECTMIXI/O:- 8个触摸感应自动马达推子- 1个触摸感应自动马达master推子- 8个可分配旋钮，可以控制插件- 效果器，宽大LCD屏实时显示旋钮参数- 每个通道都有话筒/线路，录音,选择，SOlO和mute按钮- 通道+/-和库+/-键- 有录音，播放，停止，快进，快退指示按键- 带模式选择的jogshuttle搜索轮- 4方向
4、Zoom键-独立的入点/出点,定位，区域选择，循环等功能按键- A/B耳机监听源选择- 每条通道都有LCD显示输入/输出- 8个模拟mic/line输入（14TRS和XLR平衡式）有signal/peak指示-4模拟输出（14TRS平衡式）-8x8DT光纤输入/输出接口-面板上有一个乐器输入切换（14TS）- S/PDIF数字输入/输出接口- IxlMIDI输入/输出接口带工作指示- 火线（IEEE1394）接口- wordclock输入/输出接口（BNC）幻象电源- 2个可独立调整电平的立体声耳机- 输出（14,TRS）- Kensington防盗孔- 兼容MackieControl,Log

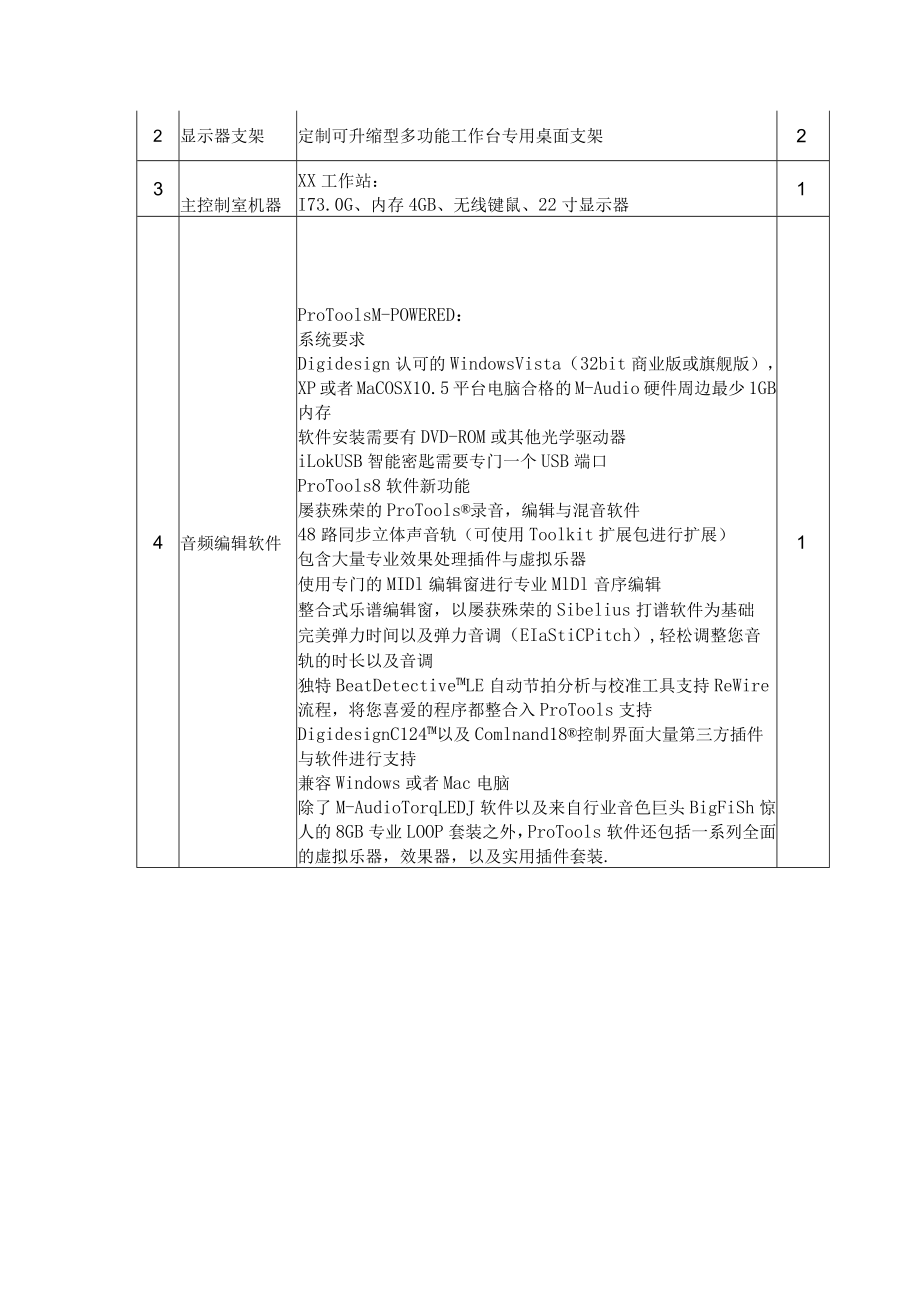

5、icControl和HUIprotocols包裹目录- ProjectMixI/O- 1根FireWire线（6-针到6-针）- 1根FireWire线（6-针to4-针）- 1个电源适配器- FireWirefamily驱动光盘- 快速使用指导及电子说明书（PDF）随机付送音频软件尺寸：50,8cmX46,99cmX10,8cm12显示器支架定制可升缩型多功能工作台专用桌面支架23主控制室机器XX工作站：I73.0G、内存4GB、无线键鼠、22寸显示器14音频编辑软件ProToolsM-POWERED：系统要求Digidesign认可的WindowsVista（32bit商业版或旗舰版），X
6、P或者MaCOSX10.5平台电脑合格的M-Audio硬件周边最少1GB内存软件安装需要有DVD-ROM或其他光学驱动器iLokUSB智能密匙需要专门一个USB端口ProTools8软件新功能屡获殊荣的ProTools录音，编辑与混音软件48路同步立体声音轨（可使用Toolkit扩展包进行扩展）包含大量专业效果处理插件与虚拟乐器使用专门的MIDl编辑窗进行专业MlDl音序编辑整合式乐谱编辑窗，以屡获殊荣的Sibelius打谱软件为基础完美弹力时间以及弹力音调（EIaStiCPitch）,轻松调整您音轨的时长以及音调独特BeatDetectiveLE自动节拍分析与校准工具支持ReWire流程，将
7、您喜爱的程序都整合入ProTools支持DigidesignC124以及Comlnand18控制界面大量第三方插件与软件进行支持兼容Windows或者Mac电脑除了M-AudioTorqLEDJ软件以及来自行业音色巨头BigFiSh惊人的8GB专业LOOP套装之外，ProTools软件还包括一系列全面的虚拟乐器，效果器，以及实用插件套装.15立体声音箱参考监听音箱M-AUDIOCX8：特殊一体化设计优质平衡的声音与卓越的细节声学空间控制优化你房间的频率响应OptImageIV高性能波导扩大黄金听音区域120W的功率额外的余量，更小的失真1.25-英寸丝质球面高频单元高清晰8-英寸，Kevlar
8、低频单元满，紧凑的低音超固体，内部支撑箱体低传输损耗技术指标频响范围：50Hzto30kHz(+/-3dB)(0degrees,高音轴线)低频频响范围：-IOdBat40Hz低频频响：-3dBat45Hz高频频响范围：-3dBat30kHz高音轴离轴线性频率响应：空间平均+/T5。垂直，+/-30水平后面板增益控制：高频增益：+2dB,OdB,-2dB以上3kHz中频提升：2dB以2kHz为中心的低Q值带宽低切:flat,80Hz和IOOHz声学空间:OdB,-2dB和-4dB以上200HZ分频点:2600Hz尺寸：12“x7.5“X9”重量：22英镑26录音室耳机放大器SMAUDIOHP6：
9、技术参数： 4通道立体声线路输入 通道底噪-120dB 6通道耳机放大器 失真.05%20Hz-20kHz 每通道音量控制旋钮 IIOV-22OV内部电源供电 每通道输入源选择开关(1-4) 尺寸：45X482X152(mm) 耳机输出阻抗22ohm 外壳：金属 输出电平300mW33ohm17歌手返听耳机AKGK77：全封闭歌手返听耳机基本参数耳机佩戴方式头戴护耳式耳机类型有线动圈耳机频响范围18Hz-20kHz最大功率200mW阻抗32欧姆灵敏度H5dB插头3.5mm镀金直型插头缆线长度2.5m重量190g附件3.5mm转6.3mm镀金插头48监听耳机AKGK271MKII：录音室监听耳机
10、技术参数佩戴方式头戴式主要用途，监听换能原理动圈式频率响应16Hz-28KHz阻抗55欧灵敏度91dB最大功率20OmW规格参数麦克风无麦克风插头耳机为Mini-XLR接口，连接线为3.5mm镀金直型插头电缆3米重量240g其它性能附3.5mm转6.3mm镀金插头19电子管话筒放大器ARTTPSIITUBE：双通道话筒前置放大器产品特性：可变输入阻扰V3：可变（Vartlable）,真空管（Vatve）,声音（Voicing）增强的OPL（OutputProtectionLiiniter）输出过载保护可在高电平设备和话筒前置间自动开关选择*LED输入显示表模拟式输出显示表宽频率响应（6HZ50
11、KHZ）*24blt96KHz转换（DPSII具有）产品规格尺寸：165mm（深）*482mm（宽）*44mm（高）重量：3.8KG频响：5Hz500KHz（+O,-ldB）动态范围：IOOdB最大增益：80dB（XLR至XLR）,74dB（乐器输入至XLR）共模抑制比：75dB（典型1KHZ）失真度：0.01%（清丽设置）0.3%（温暖设置）等效输入噪声：T28dB（加权XLR至XLR）最大输入电平：+19dBu（XLR）,+22dBu（断点输入）最大输出电平：+28dBu（XLR）,+22dBu（1/4）幻像电源:+48V真空管：首选：12AXM双三级管电源：250VAC,25W110电容
12、话筒MXLV69XM：电容话筒 变压器平衡输出带有平滑的声音 两个12AT7电子管 极头采用新型的栅网设计 内附防震支架，电源，157-针MOgami线缆，15XLRMogami话筒线缆，清洁布以及飞行箱技术参数：类型：压差型电子管话筒振膜：6微米，镀金极头尺寸:32mm1.26in.频率相应：20HZ-20kHz指向性：心形灵敏度：-28dBreIV/Pa阻抗：200ohms输出：变压器平衡等效噪声：-20dB（A-计权）信/噪比:74dB最大声压级：122dBSPL2电源要求：110/22Ov甲流，50-60Hz专用电源尺寸：47mmX215mml.85in.x8.46in.重量：1.05
13、lbs/476.27g金属外壳：黑色身体，金色栅网11话筒架立体声话筒架：黑色重型落地支架21020212订制音箱支架订制全钢音箱支架113防喷罩ICONPF-01：话筒防护喷声罩214模拟工程线Canare202AT：标准全屏闭工程线115卡侬公母头Canare卡侬公母头116接线盒定制咏生8路入嵌式接线盒217线材专业线材、设备安装、线缆焊接、声学调试118录音棚装修录音棚装修：根据学校具体面积具体设计：录音室地面：3分硬塑隔音板铺平15厘高密度板铺平地毯录音室墙面及天花：30x30木方架加5公分欧文思隔音绵15厘高密度板铺平3分硬塑隔音板铺平5厘高密度板铺平60x60吸音板录音室观察窗：双层真空玻璃隔墙：两层埃特板专用隔音墙板、一层硬塑隔音板录音室隔音门（两扇）录音棚窗户隔断（两层3分硬塑隔音板、15厘高密板、吸音绵控制室地面：地毯控制室墙面及天花：3分硬塑隔音板铺平5厘高密度板铺平60x60吸音板反射板控制室隔音门控制室阳台塑钢窗控制室隔墙：两层埃特板专用隔音墙板、一层硬塑隔音板照明灯具/线材/电源插座1
