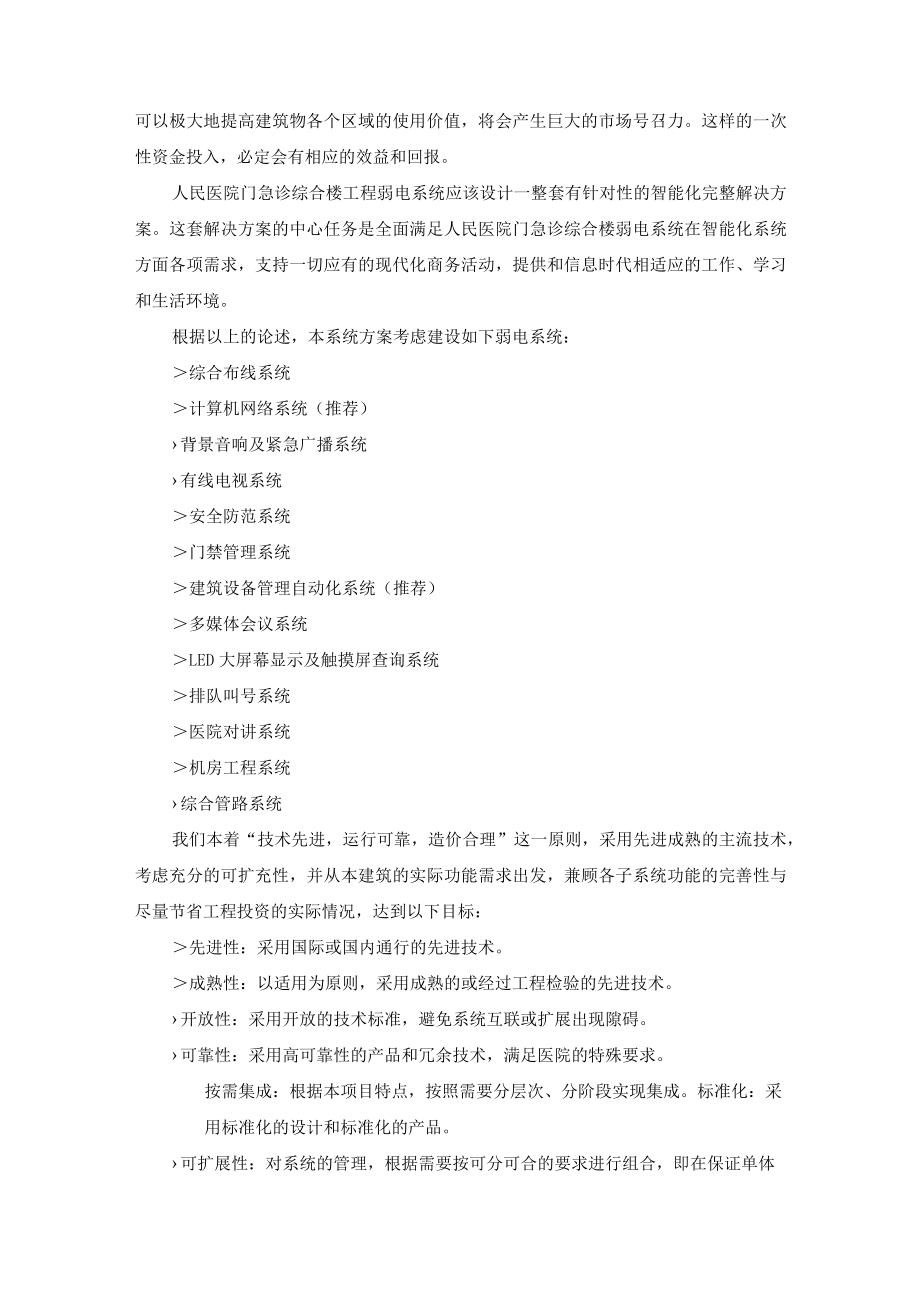

医院综合楼工程弱电系统设计方案总体介绍.docx_第2页
第2页 / 共9页

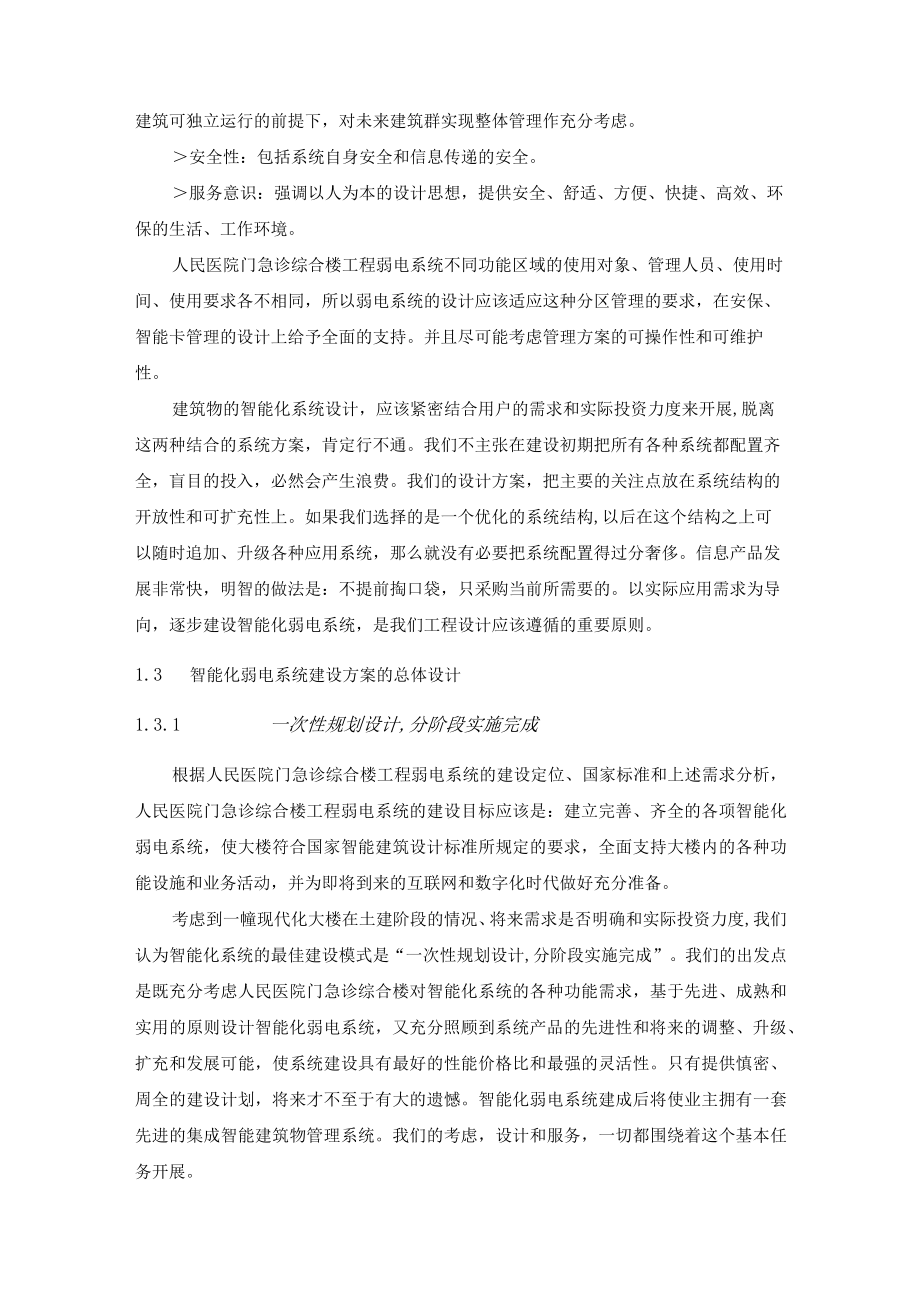

医院综合楼工程弱电系统设计方案总体介绍.docx_第3页
第3页 / 共9页
医院综合楼工程弱电系统设计方案总体介绍.docx_第4页
第4页 / 共9页
医院综合楼工程弱电系统设计方案总体介绍.docx_第5页
第5页 / 共9页
医院综合楼工程弱电系统设计方案总体介绍.docx_第6页
第6页 / 共9页
医院综合楼工程弱电系统设计方案总体介绍.docx_第7页
第7页 / 共9页
医院综合楼工程弱电系统设计方案总体介绍.docx_第8页
第8页 / 共9页
医院综合楼工程弱电系统设计方案总体介绍.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《医院综合楼工程弱电系统设计方案总体介绍.docx》由会员分享,可在线阅读,更多相关《医院综合楼工程弱电系统设计方案总体介绍.docx(9页珍藏版)》请在第壹文秘上搜索。

1、医院综合楼工程弱电系统设计方案总体介绍1.1 系统方案设计依据1.1.1 设计依据“人民医院门急诊综合楼工程弱电系统设计要求”和人民医院门急诊综合楼工程建筑施工图。1. 1.2有关的国家标准和规范智能建筑设计标准GB/T50314-2000;建筑及建筑群综合布线系统工程设计规范GB/T50311-2000;民用建筑电气设计规范JGJ/T16-92;分散型控制系统工程设计规定HG/T20573-95;安全防范工程程序和要求GA/T75-94;民用闭路监视电视系统工程技术规范GB50198-94;有线电视系统工程技术规范GB50200-98;电子计算机机房设计规范GB50174-93;建筑物防雷设

2、计规范GB50057-94(2000年修订);火灾自动报警系统设计规范GB50116-98;1.2 系统需求分析人民医院门急诊综合楼工程项目位于老门诊楼西侧。人民医院门急诊综合楼,设计总建筑面积约34000平方米,地下一层,地上16层。同时,作为一个整体,整个人民医院门急诊综合楼的弱电系统工程的设计必须也作为一个整体,充分考虑系统的完成性、可用性和可扩展性。所以,在规划设计新大楼的弱电系统时,我们也兼顾了与原有系统的整合,并且也针对整个人民医院门急诊综合楼提出了我们的建议。根据人民医院门急诊综合楼的地区环境和建设定位,我们认为设计、配置一系列高档次的弱电系统产品;使人民医院门急诊综合楼弱电系统

3、的建筑设备先进、高档、实用、豪华而不奢侈,真正实现智能化,是完全可行的。高科技系统产品在建筑物中的建设,可以极大地提高建筑物各个区域的使用价值,将会产生巨大的市场号召力。这样的一次性资金投入,必定会有相应的效益和回报。人民医院门急诊综合楼工程弱电系统应该设计一整套有针对性的智能化完整解决方案。这套解决方案的中心任务是全面满足人民医院门急诊综合楼弱电系统在智能化系统方面各项需求,支持一切应有的现代化商务活动,提供和信息时代相适应的工作、学习和生活环境。根据以上的论述,本系统方案考虑建设如下弱电系统:综合布线系统计算机网络系统(推荐)背景音响及紧急广播系统有线电视系统安全防范系统门禁管理系统建筑设

4、备管理自动化系统(推荐)多媒体会议系统LED大屏幕显示及触摸屏查询系统排队叫号系统医院对讲系统机房工程系统综合管路系统我们本着“技术先进,运行可靠,造价合理”这一原则,采用先进成熟的主流技术,考虑充分的可扩充性,并从本建筑的实际功能需求出发,兼顾各子系统功能的完善性与尽量节省工程投资的实际情况,达到以下目标:先进性:采用国际或国内通行的先进技术。成熟性:以适用为原则,采用成熟的或经过工程检验的先进技术。开放性:采用开放的技术标准,避免系统互联或扩展出现隙碍。可靠性:采用高可靠性的产品和冗余技术,满足医院的特殊要求。按需集成:根据本项目特点,按照需要分层次、分阶段实现集成。标准化:采用标准化的设

5、计和标准化的产品。可扩展性:对系统的管理,根据需要按可分可合的要求进行组合,即在保证单体建筑可独立运行的前提下,对未来建筑群实现整体管理作充分考虑。安全性:包括系统自身安全和信息传递的安全。服务意识:强调以人为本的设计思想,提供安全、舒适、方便、快捷、高效、环保的生活、工作环境。人民医院门急诊综合楼工程弱电系统不同功能区域的使用对象、管理人员、使用时间、使用要求各不相同,所以弱电系统的设计应该适应这种分区管理的要求,在安保、智能卡管理的设计上给予全面的支持。并且尽可能考虑管理方案的可操作性和可维护性。建筑物的智能化系统设计,应该紧密结合用户的需求和实际投资力度来开展,脱离这两种结合的系统方案,

6、肯定行不通。我们不主张在建设初期把所有各种系统都配置齐全,盲目的投入,必然会产生浪费。我们的设计方案,把主要的关注点放在系统结构的开放性和可扩充性上。如果我们选择的是一个优化的系统结构,以后在这个结构之上可以随时追加、升级各种应用系统,那么就没有必要把系统配置得过分奢侈。信息产品发展非常快,明智的做法是:不提前掏口袋,只采购当前所需要的。以实际应用需求为导向,逐步建设智能化弱电系统,是我们工程设计应该遵循的重要原则。1.3 智能化弱电系统建设方案的总体设计1.3.1 一次性规划设计,分阶段实施完成根据人民医院门急诊综合楼工程弱电系统的建设定位、国家标准和上述需求分析,人民医院门急诊综合楼工程弱

7、电系统的建设目标应该是:建立完善、齐全的各项智能化弱电系统,使大楼符合国家智能建筑设计标准所规定的要求,全面支持大楼内的各种功能设施和业务活动,并为即将到来的互联网和数字化时代做好充分准备。考虑到一幢现代化大楼在土建阶段的情况、将来需求是否明确和实际投资力度,我们认为智能化系统的最佳建设模式是“一次性规划设计,分阶段实施完成”。我们的出发点是既充分考虑人民医院门急诊综合楼对智能化系统的各种功能需求,基于先进、成熟和实用的原则设计智能化弱电系统,又充分照顾到系统产品的先进性和将来的调整、升级、扩充和发展可能,使系统建设具有最好的性能价格比和最强的灵活性。只有提供慎密、周全的建设计划,将来才不至于

8、有大的遗憾。智能化弱电系统建成后将使业主拥有一套先进的集成智能建筑物管理系统。我们的考虑,设计和服务,一切都围绕着这个基本任务开展。建设一套先进的建筑智能化系统。具体分以下三个阶段实施:第一阶段:按照智能化的目标和要求合理选择弱电各子系统产品,在国内外一流的著名产品中选择性价比最高的系统。然后通过精心考虑和配置,设计构成一整套完善的弱电系统,并付诸实施。系统设计将保证系统方案的先进性和完整性,保证所选系统产品的开放性和互操作性,使得所选子系统具有(预留)和外部交换数据的通讯接口;通过对弱电系统集成的整体优化设计,将它们有机地整合在一个工程系统方案中,建成一个满足用户要求的智能化弱电系统。第二阶

9、段,根据大楼应用业务的需要,建立一套比较完善的设备集成管理和综合管理系统。这是一套在局域网和共享数据库服务的基础上建立起来的应用服务系统。在这一阶段,应把还没有纳入集成系统的分系统,例如可能的分系统有消防报警系统,安全防范系统,车库管理系统等等。第三阶段,根据业务发展的需要,建立支持高效管理的综合信息服务系统。这一阶段是在原有的数据采集机制和集成系统基础上,建立内涵更为丰富的增值应用服务系统。这样的应用服务系统,内容相当广泛,特别是基于互联网的应用服务,将是智能化的重要发展方向。1.3.2 工程设计和实施流程弱电系统集成工程是一个综合性的系统工程,开展这样的工程需要具备全部弱电产品的技术支持力

10、量,丰富的施工管理经验,足够的现场协调能力和全面的技术服务精神,这些也是弱电系统集成商应该有的基本素质。由于弱电系统的实施和土建,暖通,给排水和电气有着密切的关系,按照以往的经验,弱电系统集成商应尽可能早地参与建设过程。比较理想的是在弱电系统需求分析时就参与,并且最好能在土建开工阶段,依据初步方案向土建提出一定的施工技术要求,例如预埋管件的位置等,这样将可以使大量弱电管线的布设更趋合理。值得注意的是弱电系统有大量室内表面安装的操作面板等元件,这些设施的安装就位,应该和土建、装修等相关设计队伍密切协调,否则不可能产生合理的解决方案。弱电系统工程设计,不是简单地将多个弱电分系统堆积在一起,而是要将

11、它们有机地组合在一个系统中。弱电工程应该合理、有序地按照其固有的发展规律进行。所以作为系统设计的一个重要组成部分,工程管理和实施流程同样需要认真考虑。作为弱电工程总体设计,需要解决各分系统界面上的许多工程问题,例如弱电工程分系统很多,如何统筹考虑布线管线走向,统一安排接地,合理设计各系统之间的功能范围,避免重复配置等等;同时还需要和建筑物的土建、安装、精装修等许多工程专业发生联系,掌握建筑物结构,提出技术要求,解决施工实践中的各种问题。作为弱电工程总体设计,有责任为业主全面地考虑大楼的系统建设问题。所以设计者所担当的不只是咨询和顾问,而是工程实施方案的指导者。弱电系统工程设计,需要提供完善的解

12、决方案,也就是向甲方提供全面的工程技术服务。我们的努力目标,就是体现和完成这样的工程技术服务。对于这里所列的每一个工程阶段末端,都有一个确认工序,也就是阶段性的工程验收。建立这样的阶段性确认制度,将能够保证整个工程的有效开展。1.4 各分系统设计概述综合布线系统综合布线系统是建筑物内人们进行数据和语音通信的传输介质,具有一次性投资,较长时间使用的特点。鉴于数据通讯速度不断加快,对综合布线系统的数据传输部分,宜适度超前。本方案数据部分,主干采用6芯多模光纤,端接设备采用机架式光纤配线架;语音传输部分,主干采用大对数UTP电缆,端接设备采用卡接式配线架。数据、语音水平传输系统均采用6类UTP电缆,

13、系统设计支持电话、数据、文字、图像等各种信号的传输,并能适应今后不断发展的需要;在数据信息点上能够任意连接计算机、打印机、传真机等设备,在语音信息点上能够任意连接各类型的电话、内部通讯终端等设备,支持电话会议、电视会议等现代电信提供的一切服务。系统具备开放性、灵活性和可扩展性。工作区子系统:使用语音、数据可互换的信息模块,允许在必要时进行调整,以随时随地适应当时的使用要求。水平子系统:由于该部分子系统的工作环境相对稳定,对这部分的变动比较少,因此酌情在易受破坏的地区进行线路备份预留,对于影像部分采用4芯多模光纤到桌面。垂直子系统:分别使用两根六类非屏蔽双绞线作为数据干线系统预留,当出现光缆完全

14、失去作用时,起用这两根六类双绞线,直接与交换机相连,以保证百兆以上的带宽。语音大对数在设计中考虑了25%的余量。公共广播系统本系统方案具有消防广播、背景音乐和传呼服务的多重功能,在系统设计上与火灾报警系统的设计相配合,完全符合国家的消防规范要求。公共广播实行分区控制,分区的划分与消防分区相一致,可以实现消防事故报警的要求,某楼层的某个区发生火灾时,在该层上下相邻层广播报警。大楼内的公共广播一般设置于公共场所,平时播放背景音乐或通知等业务广播信息,当发生火警时,立即切换为消防广播,用以指挥人员疏散。通常公共广播扬声器设置于公共场所的走廊、电梯门厅、大厅入口处等。另外公共区域的广播也包括播放一些通

15、知、广告等业务广播信息。所以人民医院门急诊综合楼公共广播系统的功能主要是公共区域的背景音乐、公共区域消防广播二重功能。整个广播系统的音源包括CD机、双卡座、收音头以及呼叫站等。所有音源信号经主机和定压功率放大器以后,以IOoV电压传送至各扬声器。有线电视系统人民医院门急诊综合楼作为现代化的住院综合楼,通过有线电视给病人在住院期间有一个轻松的环境。本次方案主要考虑在人民医院门急诊综合楼的各病房、值班室、公共休息区等功能房间和区域设计了有线电视终端接口。以便人民医院门急诊综合楼内部工作、管理人员或者是住院病人都能根据不同的需要收看有线电视节目。建筑设备管理自动化系统人民医院作为一座集楼宇自控、消防、安保及诸多子系统于一体的综合性医疗、救护、微生物科研、办公等综合性场所,其对于楼宇自控系统有很高的要求,它不仅需要对大楼内的所有的机电设备如冷热源系统、空调通风设备、照明设备、给排水设备、配电系统和电梯系统等进行统一管理,而且这些设备还需与其它的智能化子系统进行通讯及所需要的联动控制,确保对手术室、血透室等实验室特别控制,以致力于创造一个高效、节能、舒适、高性能价格比、温馨而安全的工作环境。安全防范系统人民医院门急诊综合楼要求具有高度安全保密及警戒性,需要重点监控区域较多,如停车库、大堂出入口、电梯厅、电梯轿箱、主要通道等,各监视点为医院的安全管理提供有效的图像信息,有效
