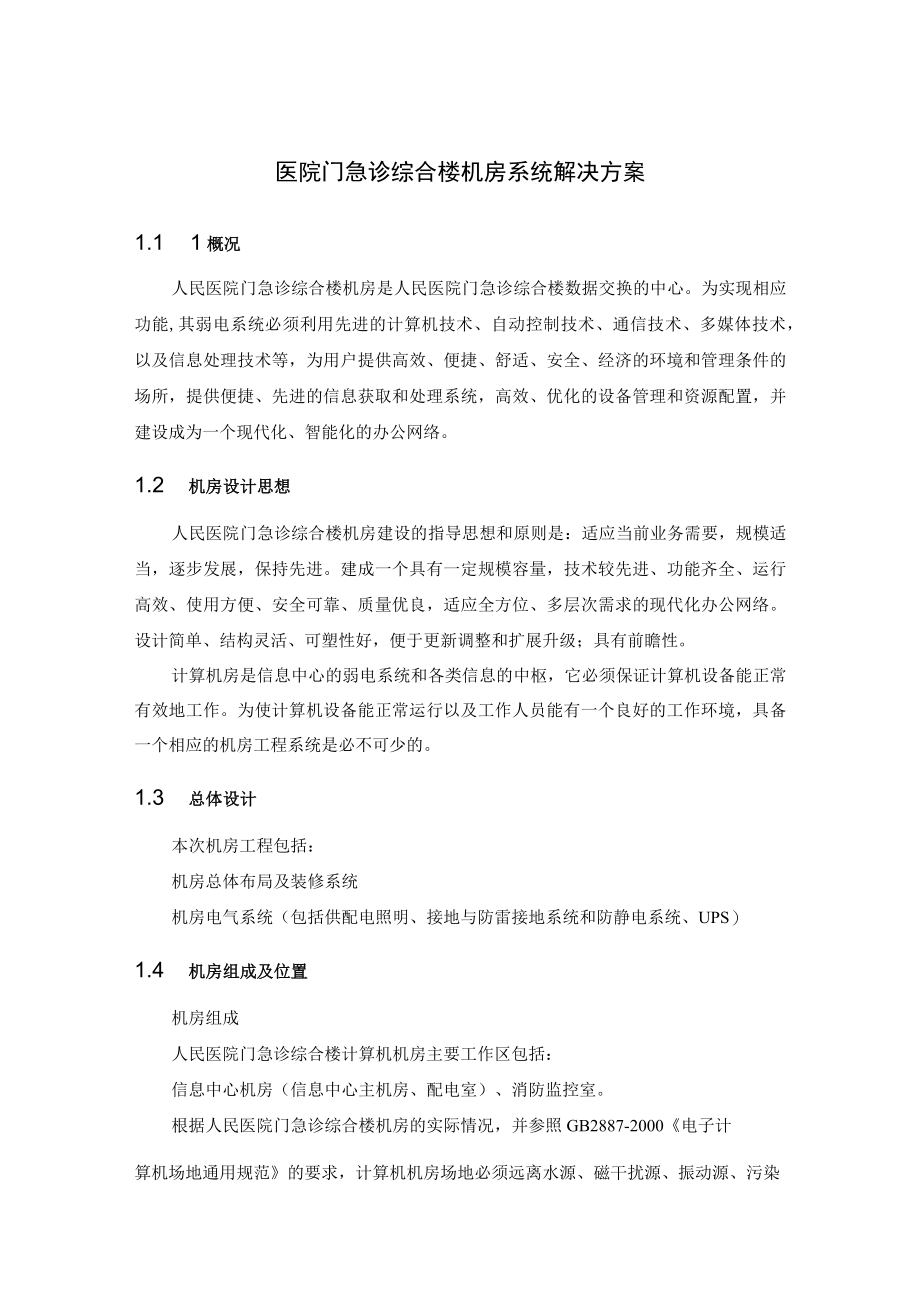

医院门急诊综合楼机房系统解决方案.docx_第1页
第1页 / 共11页

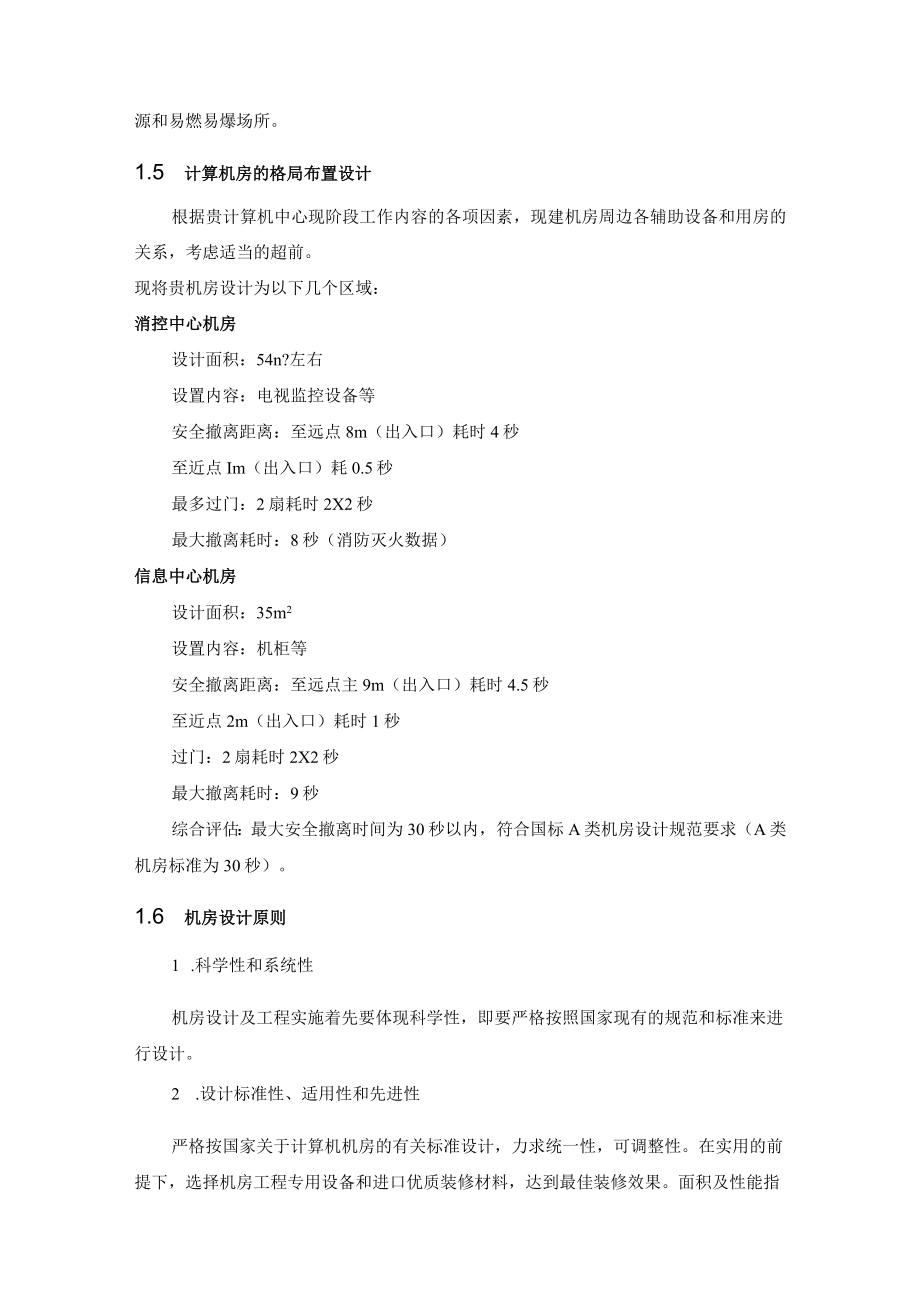

医院门急诊综合楼机房系统解决方案.docx_第2页
第2页 / 共11页

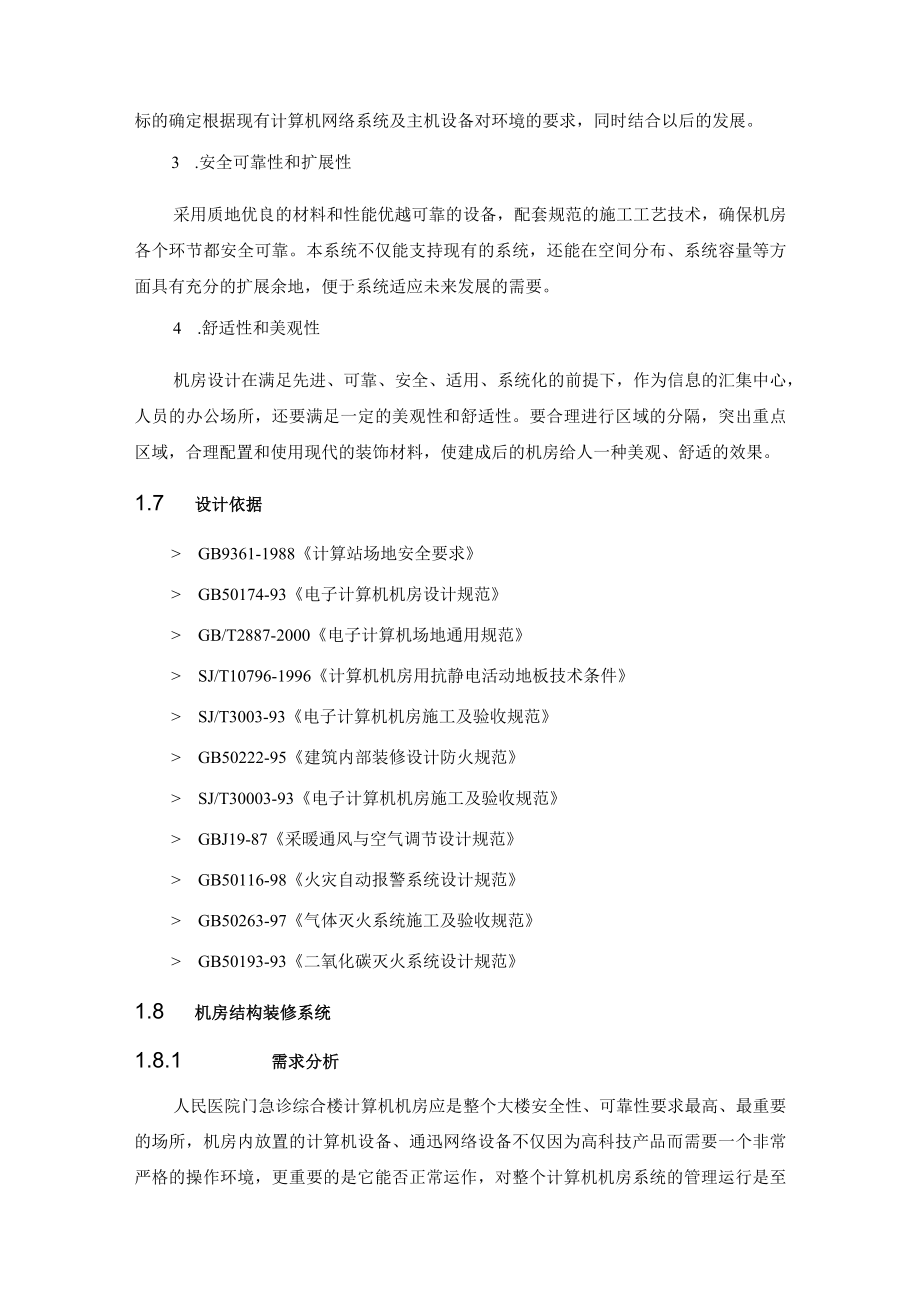

医院门急诊综合楼机房系统解决方案.docx_第3页
第3页 / 共11页
医院门急诊综合楼机房系统解决方案.docx_第4页
第4页 / 共11页
医院门急诊综合楼机房系统解决方案.docx_第5页
第5页 / 共11页
医院门急诊综合楼机房系统解决方案.docx_第6页
第6页 / 共11页
医院门急诊综合楼机房系统解决方案.docx_第7页
第7页 / 共11页
医院门急诊综合楼机房系统解决方案.docx_第8页
第8页 / 共11页
医院门急诊综合楼机房系统解决方案.docx_第9页
第9页 / 共11页
医院门急诊综合楼机房系统解决方案.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《医院门急诊综合楼机房系统解决方案.docx》由会员分享,可在线阅读,更多相关《医院门急诊综合楼机房系统解决方案.docx(11页珍藏版)》请在第壹文秘上搜索。

1、医院门急诊综合楼机房系统解决方案1.1 1概况人民医院门急诊综合楼机房是人民医院门急诊综合楼数据交换的中心。为实现相应功能,其弱电系统必须利用先进的计算机技术、自动控制技术、通信技术、多媒体技术,以及信息处理技术等,为用户提供高效、便捷、舒适、安全、经济的环境和管理条件的场所,提供便捷、先进的信息获取和处理系统,高效、优化的设备管理和资源配置,并建设成为一个现代化、智能化的办公网络。1.2 机房设计思想人民医院门急诊综合楼机房建设的指导思想和原则是:适应当前业务需要,规模适当,逐步发展,保持先进。建成一个具有一定规模容量,技术较先进、功能齐全、运行高效、使用方便、安全可靠、质量优良,适应全方位

2、、多层次需求的现代化办公网络。设计简单、结构灵活、可塑性好,便于更新调整和扩展升级;具有前瞻性。计算机房是信息中心的弱电系统和各类信息的中枢,它必须保证计算机设备能正常有效地工作。为使计算机设备能正常运行以及工作人员能有一个良好的工作环境,具备一个相应的机房工程系统是必不可少的。1.3 总体设计本次机房工程包括:机房总体布局及装修系统机房电气系统(包括供配电照明、接地与防雷接地系统和防静电系统、UPS)1.4 机房组成及位置机房组成人民医院门急诊综合楼计算机机房主要工作区包括:信息中心机房(信息中心主机房、配电室)、消防监控室。根据人民医院门急诊综合楼机房的实际情况,并参照GB2887-200

3、0电子计算机场地通用规范的要求,计算机机房场地必须远离水源、磁干扰源、振动源、污染源和易燃易爆场所。1.5 计算机房的格局布置设计根据贵计算机中心现阶段工作内容的各项因素,现建机房周边各辅助设备和用房的关系,考虑适当的超前。现将贵机房设计为以下几个区域:消控中心机房设计面积:54n?左右设置内容:电视监控设备等安全撤离距离:至远点8m(出入口)耗时4秒至近点Im(出入口)耗0.5秒最多过门:2扇耗时2X2秒最大撤离耗时:8秒(消防灭火数据)信息中心机房设计面积:35m2设置内容:机柜等安全撤离距离:至远点主9m(出入口)耗时4.5秒至近点2m(出入口)耗时1秒过门:2扇耗时2X2秒最大撤离耗时

4、:9秒综合评估:最大安全撤离时间为30秒以内,符合国标A类机房设计规范要求(A类机房标准为30秒)。1.6 机房设计原则1 .科学性和系统性机房设计及工程实施着先要体现科学性,即要严格按照国家现有的规范和标准来进行设计。2 .设计标准性、适用性和先进性严格按国家关于计算机机房的有关标准设计,力求统一性,可调整性。在实用的前提下,选择机房工程专用设备和进口优质装修材料,达到最佳装修效果。面积及性能指标的确定根据现有计算机网络系统及主机设备对环境的要求,同时结合以后的发展。3 .安全可靠性和扩展性采用质地优良的材料和性能优越可靠的设备,配套规范的施工工艺技术,确保机房各个环节都安全可靠。本系统不仅

5、能支持现有的系统,还能在空间分布、系统容量等方面具有充分的扩展余地,便于系统适应未来发展的需要。4 .舒适性和美观性机房设计在满足先进、可靠、安全、适用、系统化的前提下,作为信息的汇集中心,人员的办公场所,还要满足一定的美观性和舒适性。要合理进行区域的分隔,突出重点区域,合理配置和使用现代的装饰材料,使建成后的机房给人一种美观、舒适的效果。1.7 设计依据 GB9361-1988计算站场地安全要求 GB50174-93电子计算机机房设计规范 GB/T2887-2000电子计算机场地通用规范 SJ/T10796-1996计算机机房用抗静电活动地板技术条件 SJ/T3003-93电子计算机机房施工

6、及验收规范 GB50222-95建筑内部装修设计防火规范 SJ/T30003-93电子计算机机房施工及验收规范 GBJ19-87采暖通风与空气调节设计规范 GB50116-98火灾自动报警系统设计规范 GB50263-97气体灭火系统施工及验收规范 GB50193-93二氧化碳灭火系统设计规范1.8 机房结构装修系统1.8.1 需求分析人民医院门急诊综合楼计算机机房应是整个大楼安全性、可靠性要求最高、最重要的场所,机房内放置的计算机设备、通迅网络设备不仅因为高科技产品而需要一个非常严格的操作环境,更重要的是它能否正常运作,对整个计算机机房系统的管理运行是至关重要的,因此计算机房的基本结构组合必

7、须达到以下水准:有防尘、抗静电、阻燃、绝燃、屏蔽防漏水、隔热、保温、降噪等。在设计、施工、材料选择上均应重点考虑这些要求。根据业主的需求以及有关的依据,同时本着科学、先进、经济的原则,我司对人民医院门急诊综合楼计算机机房进行了平面分隔。1.8.2 结构装修设计1.8.2.1 天棚吊顶是机房中重要的组成部分。吊顶上部安装着强电、弱电、线槽和管线,也安装着新风系统风管。在吊顶面层上安装着嵌入式灯具、风口。机房要求机房吊顶必须防火、防尘、美观和易于拆装。因而在机房中广泛使用着微孔金属吊顶。本次设计机房吊顶采用“奥斯美”牌拉丝板吊顶,规格为600*60Omm,安装高度为2700mm,为达到机房保温效果

8、,在精密空调区吊顶内安装一层保温层。该品牌顶板为暗架式吊顶,是由拉丝板制成。顶板四周均有向上摺边以增强牢度。为增强吸音效果,可选用两种不同大小针孔带有或没有无纺纤维纸粘贴层的针孔板。该顶板色泽鲜明、清秀,着色坚固,漆面不脱落。微孔板既用于装饰、吸音,又在回风吊顶上用于回风。吊顶线条清新、自然,新潮又不凌乱。同时又便于拆卸。方形吊顶配嵌入式双管格栅灯具,灯具尺寸600*600毫米。灯具与吊顶尺寸配套。考虑照度均匀,灯具采用均布。吊顶顶板上需要安装灯具、风口。本次机房吊顶板建议采用乳白色。吊顶周边均采用L形修边角。周边顶板应精确下料,并与L形修边角衔接,连接紧密、平直。安装方法:1、根据同一水平高

9、度装好收边饰条。2、根据方板及龙骨的宽度确定吊点,装上吊杆。3、把天花吊件装在吊杆上,并装好龙骨调整到适合位置。4、把天花板周边贴上单面胶后放入方格内即可。拉丝板突破传统金属天花的外观形象,令人视觉感观一新,给人以流畅、典雅、庄重、华贵的感觉,在阳光和灯光映衬下,熠熠生辉。拉丝板以优质铝板为基材,采用进口金刚石布轮表面拉纹、经压型、滚涂等多种化学处理精加工而成。具有优越的使用性能,该板吸音、隔音效果俱佳,防火性能良好,通过国家“绿色环保建材”认定该产品防潮、防腐性能强,板面定型效果好。表面色泽光亮、均匀、稳定、持久、满足消费者高品质和时尚感的追求,令装饰空间尽显高科技感。1.8.2.2墙面、柱

10、面机房的墙面均采用优质彩钢板饰面。具有现代化机房发展所需要的防火、遮音和隔热等性能,耐火性能达60分钟,达到A级标准。既可增加机房装修的档次,又经济实用。同时满足了防尘、保温及消防的要求。机房墙面推荐采用上海兴铁新型建材有限公司生产的兴德系列彩色钢板墙面装饰。该彩色钢板墙板系列产品是具有国际先进水平的建筑内装饰、内隔断装饰材料。它将防火、隔音、坚固、美观、可拆御再组装等特点溶为一体,是机房墙面装饰优选材料之一。兴德系列的彩色钢板是分体式的,表材0.6烤漆钢板内衬石膏板采用C型轻钢龙骨为立柱固定装置,隔板之间宽度12mm压条,及55mm宽外盖条型式,标准单元墙板部件均可互换,在其中结构中能有自如

11、地进行电气步伐。墙板厚度为7612Omm等,可做防火等级组合。产品主要特性模组化设计兴铁库板活动隔间采用模组化设计,安装方便、自由组合,轻松应对使用者未来对空间变更、设备更新等诸多要求。防火及耐燃功能兴铁库板按照GB/T9978-1999建筑构件耐火试验方法检测,耐火性能可分别达到4H、2H、IH确保其防火性能达到各地防火条例之标准。隔音功能兴铁库板拥有高度的隔音性能,按照GBJ75-84检测方法检测,计权隔音率达47Dbo抗菌功能涂膜表面可有效抑制细菌与霉菌滋生,防止疾病蔓延。抗菌板经日本国家实验室按JlSZ2801试验方法试验,抑菌率达99.99%以上。耐酸碱、抗静电功能兴铁库板表面涂膜具

12、有耐酸碱或抗静电功能。1.8.2.3地面在原地面选用防水层+挤压式聚苯乙烯保温层+25厚水泥砂浆+防尘涂料的作法。这样可以防止楼下屋顶结露,同时可起到提高机房洁净度的作用。机房主入口做一组可移动防滑坡板。在计算机机房的工程技术设施中,抗静电地板是一个很重要的组成部分,抗静电地板铺设在计算机机房的建筑地面上,抗静电地板上安装着计算机设备及其他电子设备,而在活动地板与建筑地面之间的空调可以敷设连接设备的各种管线。抗静电地板具有可拆卸的特点,因此所有设备的导线电缆的连接、管路的连接及检修更换都很方便。敷设路线距离最短,因而可减少信号在传输过程中的损耗。抗静电地板下空间可作为静压送风风库(也称为静压箱

13、),通过带气流分布风口的抗静电地板将机房空调送出的冷风送入室内及发热设备机柜内,由于气流分布风口的的地板与一般抗静电地板有互换性的特点,因此机房内能自由地调节气流分布。综上所述,安装汇丽工业集团通路地板厂汇丽抗静电全钢地板。该地板具有承重能力高,美观耐用等特点。主要参数:1、厚度:35mm2、单元尺寸:600600mm3、集中承受力:2000-7000N4、分散承受力:15OOO-35OOONm25、面板重量:10-12.5Kg6、电阻抗:107ohm1.1 .2.4隔断墙工程隔断墙的特点:隔断墙不仅不承荷载,而且还要把自身的重量施加在楼板上,因此其自重应越轻越好。考虑到计算机的更新换代及布局

14、的变更和扩充,隔断墙应设计成易于拆除而又不损坏其它部分的建筑构造,隔断墙应具有一定的隔声、隔噪、防火、隔潮、隔热和减少尘埃附着的能力。在此方案中,隔断主要采用12mm钢化玻璃隔断,既牢固美观又明亮通透,便于观察。1.8 .2.5门窗贵机房中,为配合大楼总体消防的要求及机房的特殊要求,根据国家公安部技术防范要求及我司的实践经验,各机房的出入口采用钢质防火双开门,玻璃墙及其隔断的墙面安装玻璃门。所以在综合考虑了符合材料要求的同时,亦须考虑到美观轻盈,不宜太厚实太笨重。所以选用了色泽与墙体接近的产品。且所用材料均符合二级防火标准。机房中各窗户均做防火窗帘盒,挂窗帘。1.9 .2.6介质柜类制作工程介

15、质柜、更衣柜、鞋柜因存放于机房内,所以它的制作用材也均要符合机房用材的各项要求。在此方案中设计以木工板为基材,彩钢板饰面。它既符合机房内物品不起尘易清洗、防火、抗静电的要求,亦可配以较适合办公环境的色调,能使机房内更具美观大方,改变以往在机房中色彩极为单调的状况。1.10 2.7隐蔽部分工程装饰工程中的隐蔽工程,我司将严格按照国家标准对隐蔽部分材料采取:A、墙体部分作防潮处理B、部分非阻燃材料必须涂刷防火涂料C、所有隐蔽用材必须符合机房用材性能指标,做到不起尘、阻燃、绝燃,不会产生静电,牢固耐用并无病虫害发生。1.11 2.8防鼠、防虫机房内切实做好防虫、防鼠处理,所有孔洞、门窗必须密封。1.11.1 9防水机房内精密空调部位做防水墙及地漏,确保防水要求。1.11.2 10色彩整个机房区大部分以淡蓝和淡灰为主色调,力求明快、现代感。1.12 房供配电系统设计计算机房系统是由计算机设备、场地设备、辅助设备等几部分组成,因此计算机房的供配电系统就是为满足各部分的要求,以保证获得稳定、可靠的电源服务。计算机房的建设必须要建立一个良好的综合性强的供配电系统,在这个系统中不仅要解决计算机设备的用电问题,还要解决保障计
