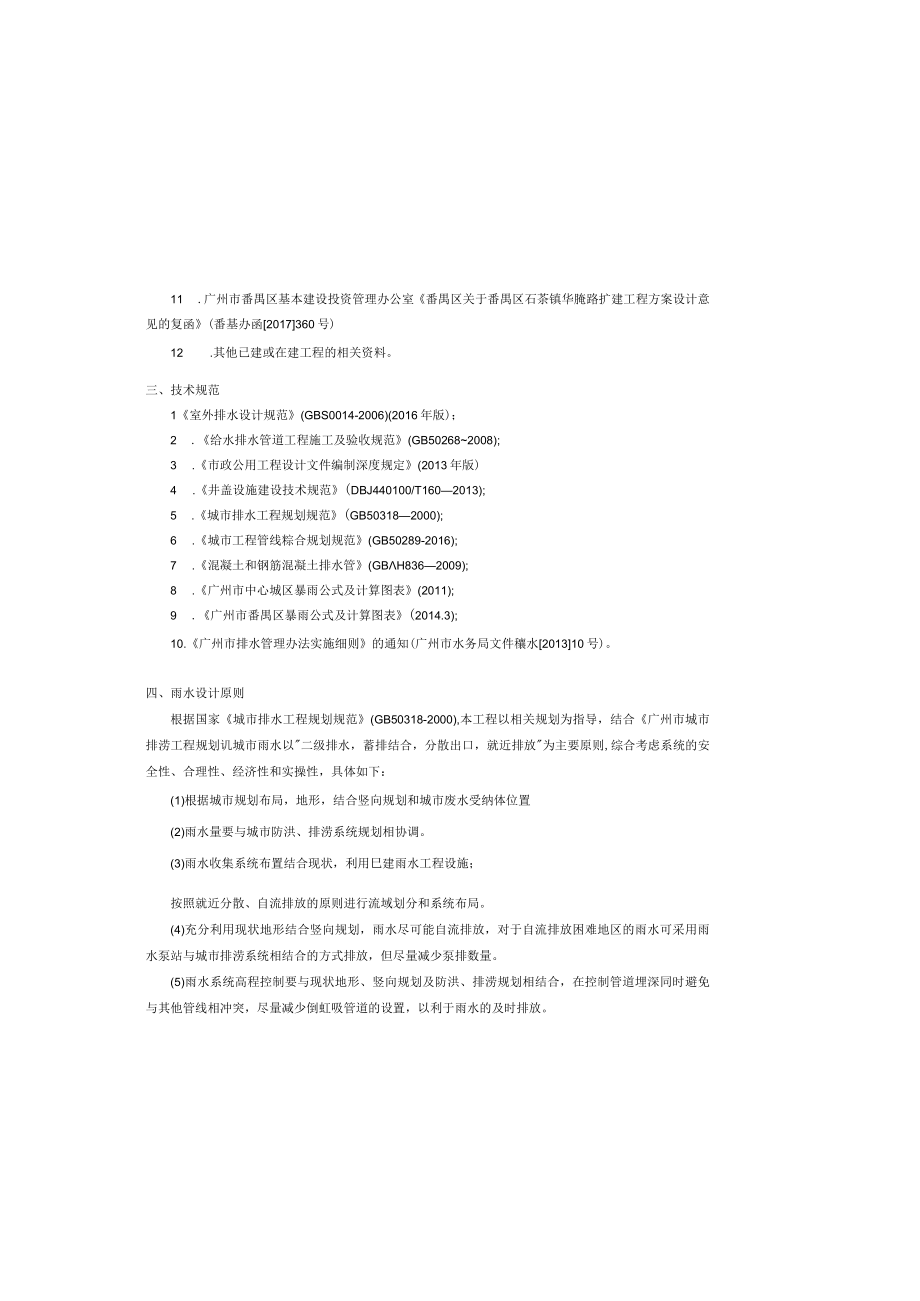

华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第1页
第1页 / 共9页

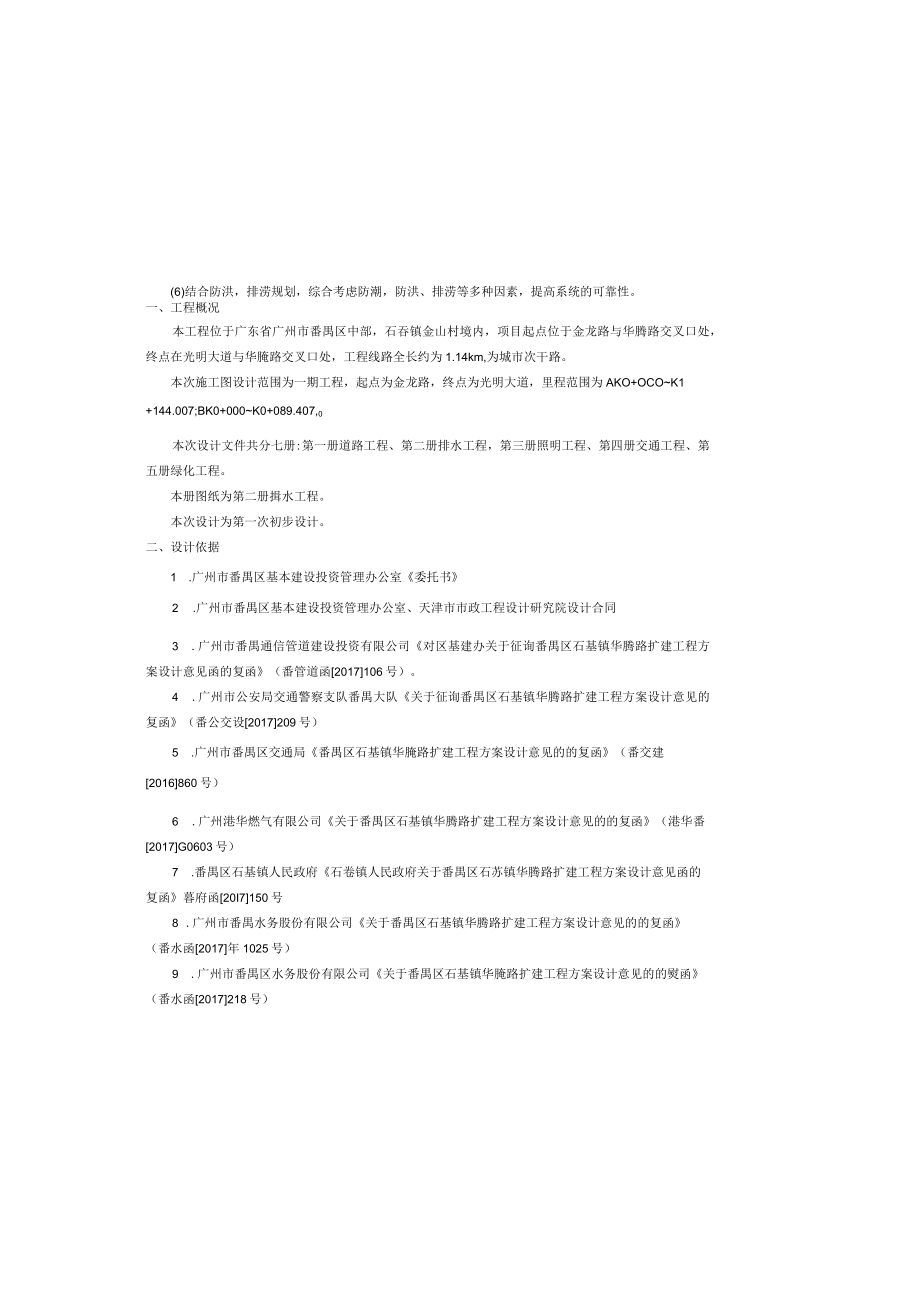

华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第2页
第2页 / 共9页

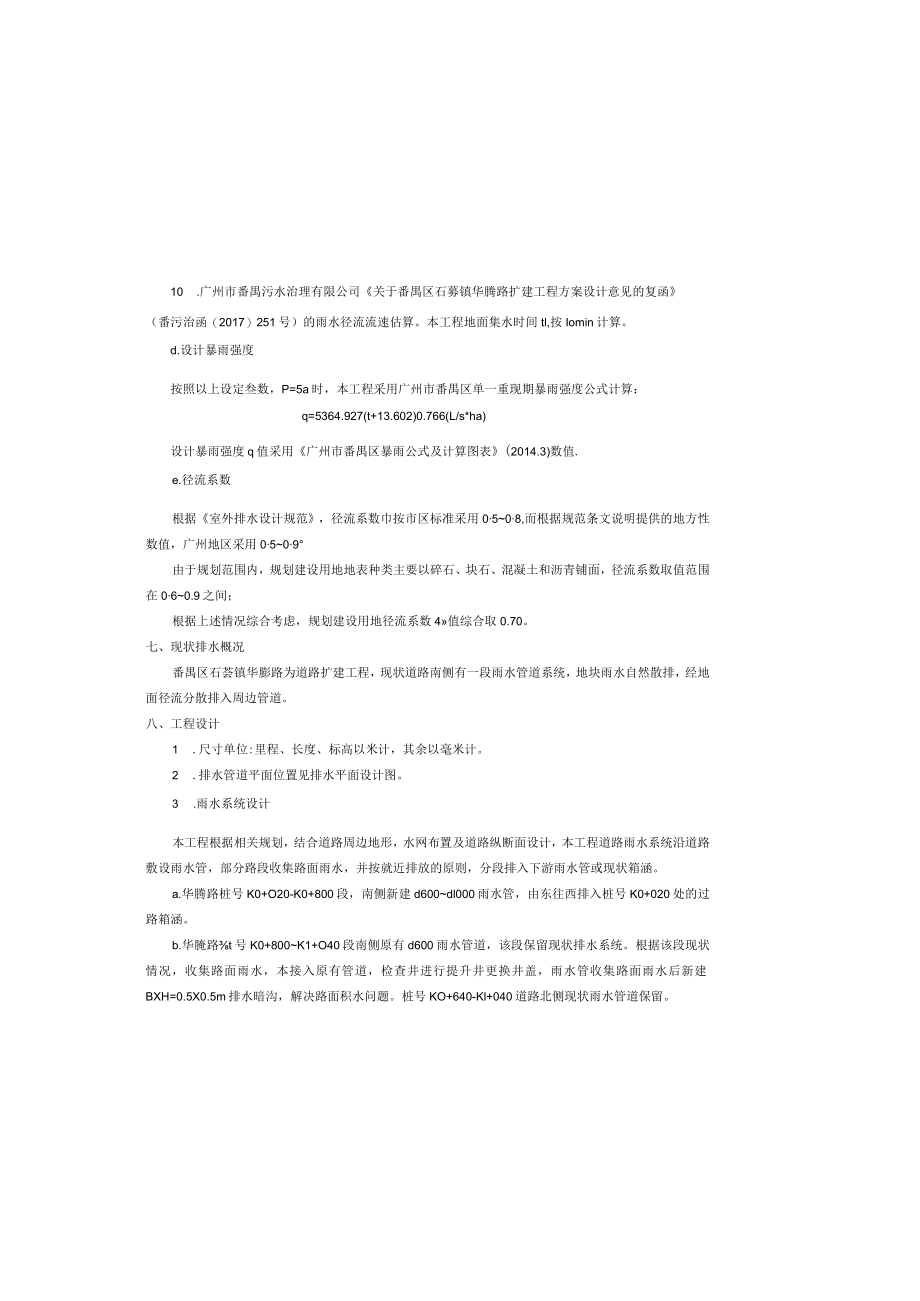

华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第3页
第3页 / 共9页
华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第4页
第4页 / 共9页
华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第5页
第5页 / 共9页
华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第6页
第6页 / 共9页
华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第7页
第7页 / 共9页
华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第8页
第8页 / 共9页
华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx》由会员分享,可在线阅读,更多相关《华腾路(金龙路至光明大道)扩建工程——初步设计说明.docx(9页珍藏版)》请在第壹文秘上搜索。

1、11 .广州市番禺区基本建设投资管理办公室番禺区关于番禺区石茶镇华腌路扩建工程方案设计意见的复函(番基办函2017360号)12 .其他已建或在建工程的相关资料。三、技术规范1室外排水设计规范(GBS0014-2006)(2016年版);2 .给水排水管道工程施工及验收规范(GB502682008);3 .市政公用工程设计文件编制深度规定(2013年版)4 .井盖设施建设技术规范(DBJ440100/T1602013);5 .城市排水工程规划规范(GB503182000);6 .城市工程管线粽合规划规范(GB50289-2016);7 .混凝土和钢筋混凝土排水管(GBH8362009);8 .

2、广州市中心城区暴雨公式及计算图表(2011);9 .广州市番禺区暴雨公式及计算图表(2014.3);10.广州市排水管理办法实施细则的通知(广州市水务局文件穰水201310号)。四、雨水设计原则根据国家城市排水工程规划规范(GB50318-2000),本工程以相关规划为指导,结合广州市城市排涝工程规划讥城市雨水以二级排水,蓄排结合,分散出口,就近排放为主要原则,综合考虑系统的安全性、合理性、经济性和实操性,具体如下:(1)根据城市规划布局,地形,结合竖向规划和城市废水受纳体位置(2)雨水量要与城市防洪、排涝系统规划相协调。(3)雨水收集系统布置结合现状,利用巳建雨水工程设施;按照就近分散、自流

3、排放的原则进行流域划分和系统布局。(4)充分利用现状地形结合竖向规划,雨水尽可能自流排放,对于自流排放困难地区的雨水可采用雨水泵站与城市排涝系统相结合的方式排放,但尽量减少泵排数量。(5)雨水系统高程控制要与现状地形、竖向规划及防洪、排涝规划相结合,在控制管道埋深同时避免与其他管线相冲突,尽量减少倒虹吸管道的设置,以利于雨水的及时排放。(6)结合防洪,排涝规划,综合考虑防潮,防洪、排涝等多种因素,提高系统的可靠性。一、工程概况本工程位于广东省广州市番禺区中部,石吞镇金山村境内,项目起点位于金龙路与华腾路交叉口处,终点在光明大道与华腌路交叉口处,工程线路全长约为1.14km,为城市次干路。本次施

4、工图设计范围为一期工程,起点为金龙路,终点为光明大道,里程范围为AKO+OCOK1+144.007;BK0+000K0+089.407,0本次设计文件共分七册:第一册道路工程、第二册排水工程,第三册照明工程、第四册交通工程、第五册绿化工程。本册图纸为第二册揖水工程。本次设计为第一次初步设计。二、设计依据1 .广州市番禺区基本建设投资管理办公室委托书2 .广州市番禺区基本建设投资管理办公室、天津市市政工程设计研究院设计合同3 .广州市番禺通信管道建设投资有限公司对区基建办关于征询番禺区石基镇华腾路扩建工程方案设计意见函的复函(番管道函2017106号)。4 .广州市公安局交通警察支队番禺大队关于

5、征询番禺区石基镇华腾路扩建工程方案设计意见的复函(番公交设2017209号)5 .广州市番禺区交通局番禺区石基镇华腌路扩建工程方案设计意见的的复函(番交建2016860号)6 .广州港华燃气有限公司关于番禺区石基镇华腾路扩建工程方案设计意见的的复函(港华番2017G0603号)7 .番禺区石基镇人民政府石卷镇人民政府关于番禺区石苏镇华腾路扩建工程方案设计意见函的复函暮府函20I7150号8 .广州市番禺水务股份有限公司关于番禺区石基镇华腾路扩建工程方案设计意见的的复函(番水函2017年1025号)9 .广州市番禺区水务股份有限公司关于番禺区石基镇华腌路扩建工程方案设计意见的的熨函(番水函201

6、7218号)10 .广州市番禺污水治理有限公司关于番禺区石募镇华腾路扩建工程方案设计意见的复函(番污治函(2017)251号)的雨水径流流速估算。本工程地面集水时间tl,按Iomin计算。d.设计暴雨强度按照以上设定叁数,P=5a时,本工程采用广州市番禺区单一重现期暴雨强度公式计算:q=5364.927(t+13.602)0.766(L/s*ha)设计暴雨强度q值采用广州市番禺区暴雨公式及计算图表(2014.3)数值.e.径流系数根据室外排水设计规范,径流系数巾按市区标准采用0508,而根据规范条文说明提供的地方性数值,广州地区采用0509由于规划范围内,规划建设用地地表种类主要以碎石、块石、

7、混凝土和沥青铺面,径流系数取值范围在060.9之间;根据上述情况综合考虑,规划建设用地径流系数4值综合取0.70。七、现状排水概况番禺区石荟镇华膨路为道路扩建工程,现状道路南侧有一段雨水管道系统,地块雨水自然散排,经地面径流分散排入周边管道。八、工程设计1 .尺寸单位:里程、长度、标高以米计,其余以毫米计。2 .排水管道平面位置见排水平面设计图。3 .雨水系统设计本工程根据相关规划,结合道路周边地形,水网布置及道路纵断面设计,本工程道路雨水系统沿道路敷设雨水管,部分路段收集路面雨水,并按就近排放的原则,分段排入下游雨水管或现状箱涵。a.华腾路桩号K0+O20-K0+800段,南侧新建d600d

8、l000雨水管,由东往西排入桩号K0+020处的过路箱涵。b.华腌路t号K0+800K1+O40段南侧原有d600雨水管道,该段保留现状排水系统。根据该段现状情况,收集路面雨水,本接入原有管道,检查井进行提升井更换井盖,雨水管收集路面雨水后新建BXH=0.5X0.5m排水暗沟,解决路面积水问题。桩号KO+640-Kl+040道路北侧现状雨水管道保留。C.华腾路桩号A线Kl+040Kl+140段、B线K0+0K0+089段,新建BXH=0.5X0.5m排水暗沟,五、初步设计专家评审会意见回复及执行情况2018年1月16日上午,举行了本项目的初步设计评审会,专家组意见及回复情况如下:1 .适当提高

9、纵断面高程,尽量满足最小纵坡的要求,以利于排水回复:该项目受周边地形影响,调整纵坡,对地形有较大影响,按周边地形局部调整。2 .雨水工程优化建议,雨水的排放需要与金龙路的现有雨水渠箱做好衔接设计。回复:对雨水工程进行优化,已与金龙路现有雨水渠箱衔接。3 .复核雨水管的纳水范围、水量和管径。回复:已按纳水面积范围、水量、管径重新复核。六、设计标准及主要设计参数1,排水体制:根据规划本工程范围排水体制采用雨污分流制。4 .设计标准和参数雨水系统a.雨水量计算公式根据室外排水设计规范(GB500142006X2016年版),规划雨水量按目前我国普遍采用的公式计算,即:Q=qF式中Q-雨水设计流量(L

10、s);q设计暴雨强度(Lsha):中一径流系数;F汇水面积(ha)。其中,设计暴雨强度根据设计重现期P和设计降雨历时t确定。b.设计重现期根据室外排水设计规范(GB50014-2016【2016年版】)规定,特大城市中心城区采用35年,非中心城区采用23年,中心城区重要地区采用510年。根据广州市排水管理办法实施细则,新建项目.新建区域和成片改造区域设计重现期一般不小于5年,重要地区(含立交桥,下沉隧道)重现期不小于10年,其他项目和一般区域重现期一般选用3年,本工程统一采用P=5。c.降雨历时按室外排水设计规范,地面集水时间tl一般采用515min,地面集水时间采用08L0ms级和除锈等级中

11、规定的ST3级,喷砂或化学除锈时,质量标准应达到涂装前钢材表面锈蚀等级和除锈等级中规定的Sa25级。钢管的内外壁均采用重防腐。内鬓防腐:铁红色,三遍,厚240um;棕黑色,两遍,厚160Umo外壁防腐:铁红色,三遍,厚240Um;棕黑色,两遍,厚160um05 .管道基坑开挖及回填:管坑两侧及管顶50Cm范围内回填石屑,并用水充实,密实度须达95%。塑从管底基础至管顶以上0508m范围内,必须采用人工回填,严禁用机械推土回填。管顶50Cm以上至路基部分按给水排水管道工程施工及验收规范(GB50268-28)回填密实度要求分层回填土,路基以上应按相关设计图或道路路基规范要求执行。施工应严格执行国

12、标GB502682008的规定。3,基础:1级钢筋混凝土管采用20Cm砂垫层基础。管道基础地基承载力特征值必须不小于IooKPa。本工程排水管道处于道路路基范围内的排水管道,管道地基已由道路专业处理过。局部在道路范围以外的排水管道,若其地基承载力小于设计要求或地基被扰动而影响地基承载能力时,必须先对地基进行加固处理,在地基承载能力达到IoOkPa后,再铺设管道基础。6 .回填管道从管基础底到管顶以上LOm回填石屑,石屑层以上回填道路路基土。回填密实度要求严格按给水排水管道工程施工及验收规范(GB50268-2008)的规定要求回填。十、附属构筑物L检查井、沉砂井:采用马路甲式检查井,采用球墨铸

13、铁新型可调式防沉降井盖,并且具备防沉降、防盗、防跳防噪音的功能,满足井盖设施建设技术规范(DBJ440100/T160-2013)要求。行车道下采用重型防盗球墨铸铁井盖及井座。如无特殊说明,圆形检查井为砖砌检查井,矩形检查井为混凝土检查井,做法详见检查井大样图;废除的管段管用1:2水泥砂浆封堵。雨水井井身内壁用1:2水泥沙浆批挡20mm厚,雨水管DN600井底设流槽。排水管道与排水检查井连接处均设置止水圈。2 .进水井:车行道采用双算式进水井;3 .井面标高:根据道路设计标高资料设计,施工时以路面设计标高为准,本设计只作参考。解决路面积水问题。,从南向北排放至桩号B线K0+000雨水边沟。雨水

14、边沟最终排入道路北侧光明大道西侧雨水汇流沟,汇流沟最终排入北面河涌。d按照穰水2013)10号文的要求,公共雨水管的最小设计管径为500mm,雨水口连接管管径采用300mmoe.雨水口:采用平入式(双算)进水井,具体做法详见院通用图.道路交叉口处雨水口位置应根据交叉口竖向设计做适当调整,应选择最低点布置雨水口。雨水口连接支管:d=300,i=0.01.每隔90m12Om预留一段雨水接户管,管径、坡度如无另标明,则采用d50(Td600管,i=0.0020.3接入检查井或沉砂井。g雨水管水量计算表(采用广州市番禺区单一重现期暴雨强度公式计算):名称服务面积(ha)计算流量(L/S)设计管径(ru

15、n)设计坡度(%0)流速(ms)管道过流能力(L/S)管道长度(ra)备注Yl81.35260.76D60020.971274.594220Y8153.65577.19D80021.176591.373220Y15247.30960.09D100021.3651072.231280Y25280.60153.92BXH=O.5X0.5m31.276318.999130h.雨水管水量计算表(采用广州市中心城区单一重现期暴雨强度公式进行复核:九、管材、管道连接及基础1.管材开挖施工条件下的重力流排水管:雨水管内径d300dl000排水管道采用Il级钢筋混凝土承插管,管材质量应符合国标混凝土和钢筋混凝土管排水管(GB/T118362009),Il级
