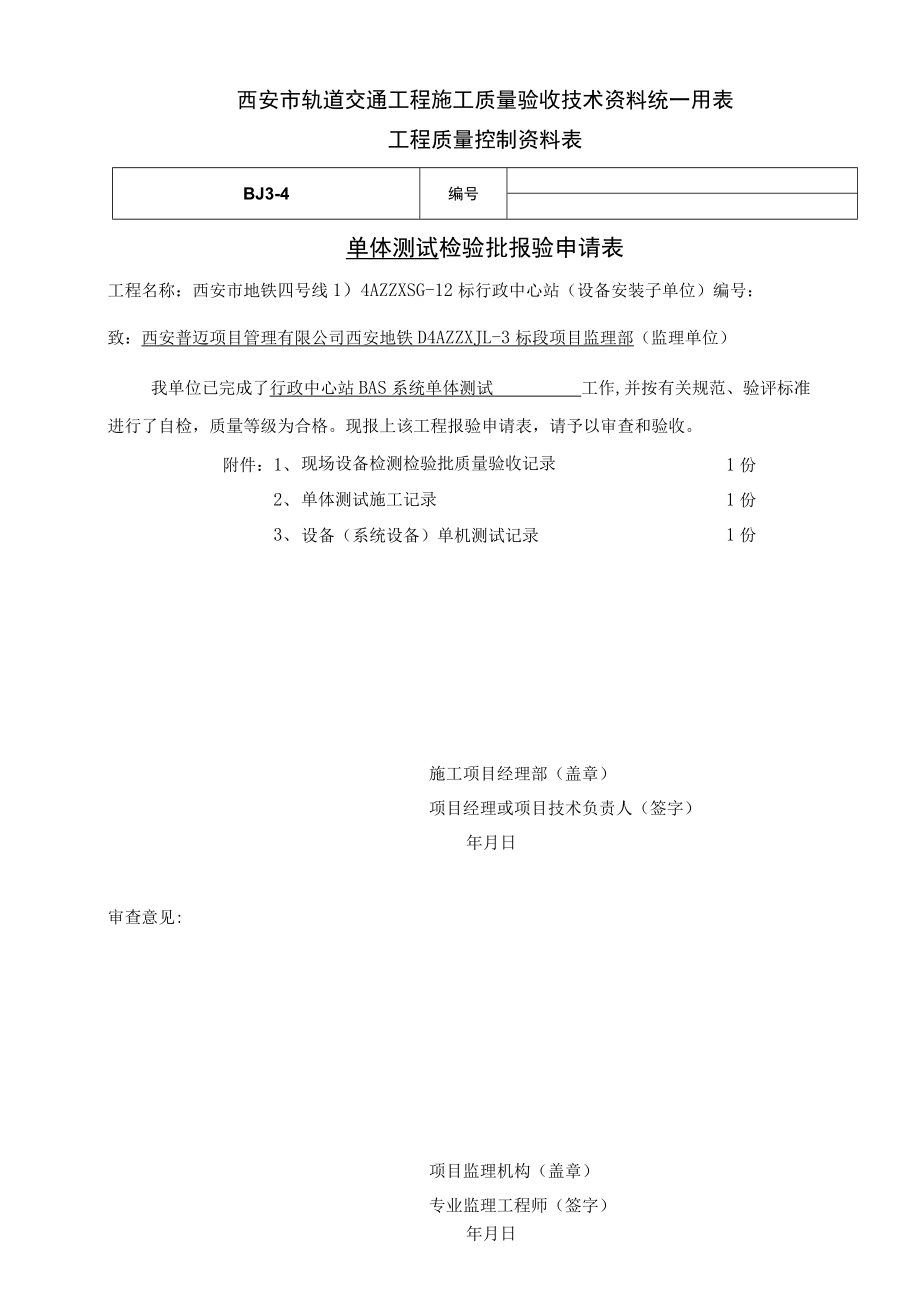

1、西安市轨道交通工程施工质量验收技术资料统一用表工程质量控制资料表BJ3-4编号单体测试检验批报验申请表工程名称：西安市地铁四号线1）4AZZXSG-12标行政中心站（设备安装子单位）编号：致：西安普迈项目管理有限公司西安地铁D4AZZXJL-3标段项目监理部（监理单位）我单位已完成了行政中心站BAS系统单体测试工作,并按有关规范、验评标准进行了自检，质量等级为合格。现报上该工程报验申请表，请予以审查和验收。附件：1、现场设备检测检验批质量验收记录1份2、单体测试施工记录1份3、设备（系统设备）单机测试记录1份施工项目经理部（盖章）项目经理或项目技术负责人（签字）年月日审查意见:项目监理机构（盖

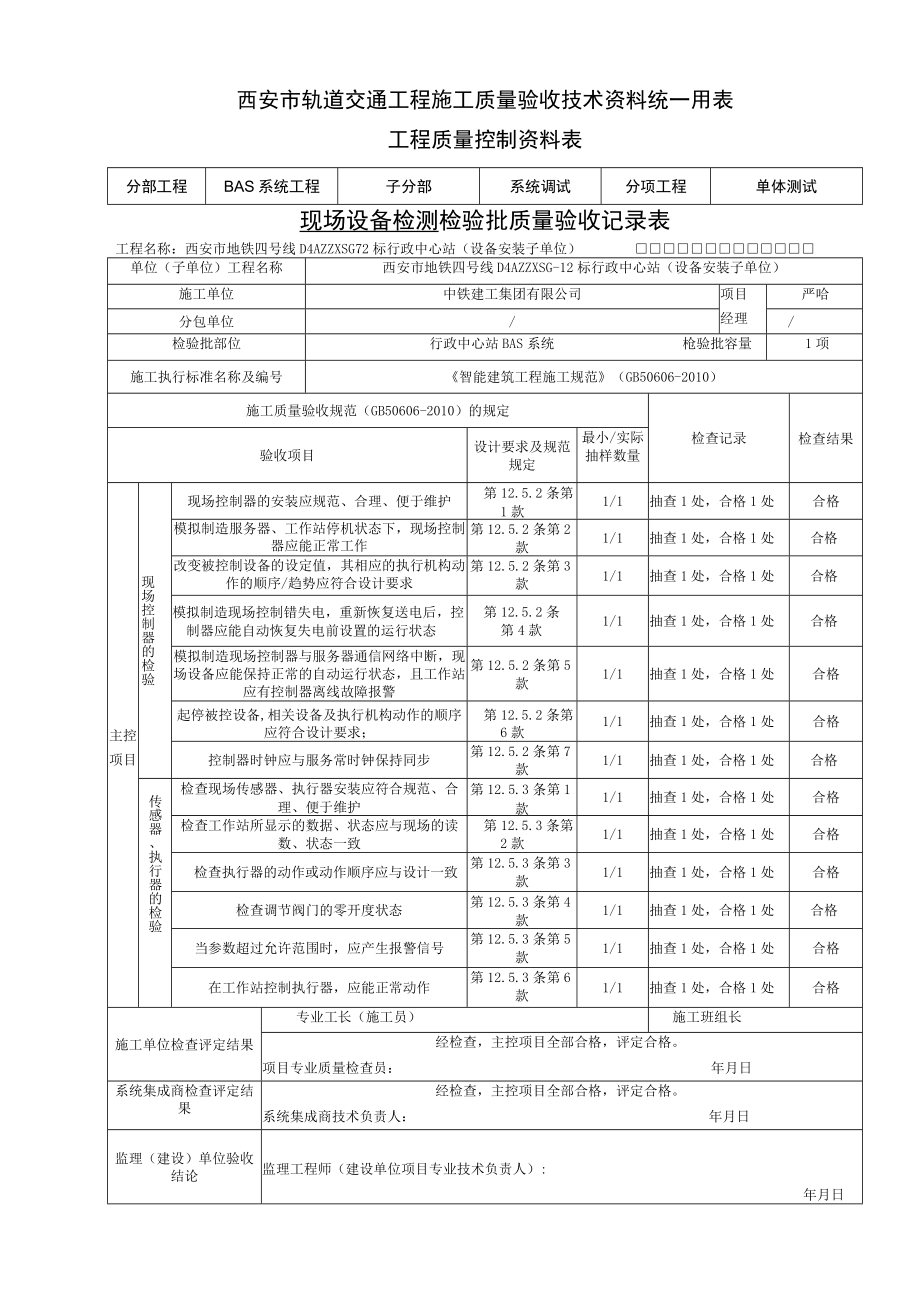

2、章）专业监理工程师（签字）年月日西安市轨道交通工程施工质量验收技术资料统一用表工程质量控制资料表分部工程BAS系统工程子分部系统调试分项工程单体测试现场设备检测检验批质量验收记录表工程名称：西安市地铁四号线D4AZZXSG72标行政中心站（设备安装子单位）单位（子单位）工程名称西安市地铁四号线D4AZZXSG-12标行政中心站（设备安装子单位）施工单位中铁建工集团有限公司项目经理严哈分包单位/检验批部位行政中心站BAS系统枪验批容量1项施工执行标准名称及编号智能建筑工程施工规范（GB50606-2010）施工质量验收规范（GB50606-2010）的规定检查记录检查结果验收项目设计要求及规范规
3、定最小/实际抽样数量主控项目现场控制器的检验现场控制器的安装应规范、合理、便于维护第12.5.2条第1款1/1抽查1处，合格1处合格模拟制造服务器、工作站停机状态下，现场控制器应能正常工作第12.5.2条第2款1/1抽查1处，合格1处合格改变被控制设备的设定值，其相应的执行机构动作的顺序/趋势应符合设计要求第12.5.2条第3款1/1抽查1处，合格1处合格模拟制造现场控制错失电，重新恢复送电后，控制器应能自动恢复失电前设置的运行状态第12.5.2条第4款1/1抽查1处，合格1处合格模拟制造现场控制器与服务器通信网络中断，现场设备应能保持正常的自动运行状态，且工作站应有控制器离线故障报警第12.
4、5.2条第5款1/1抽查1处，合格1处合格起停被控设备,相关设备及执行机构动作的顺序应符合设计要求；第12.5.2条第6款1/1抽查1处，合格1处合格控制器时钟应与服务常时钟保持同步第12.5.2条第7款1/1抽查1处，合格1处合格传感器、执行器的检验检查现场传感器、执行器安装应符合规范、合理、便于维护第12.5.3条第1款1/1抽查1处，合格1处合格检查工作站所显示的数据、状态应与现场的读数、状态一致第12.5.3条第2款1/1抽查1处，合格1处合格检查执行器的动作或动作顺序应与设计一致第12.5.3条第3款1/1抽查1处，合格1处合格检查调节阀门的零开度状态第12.5.3条第4款1/1抽查

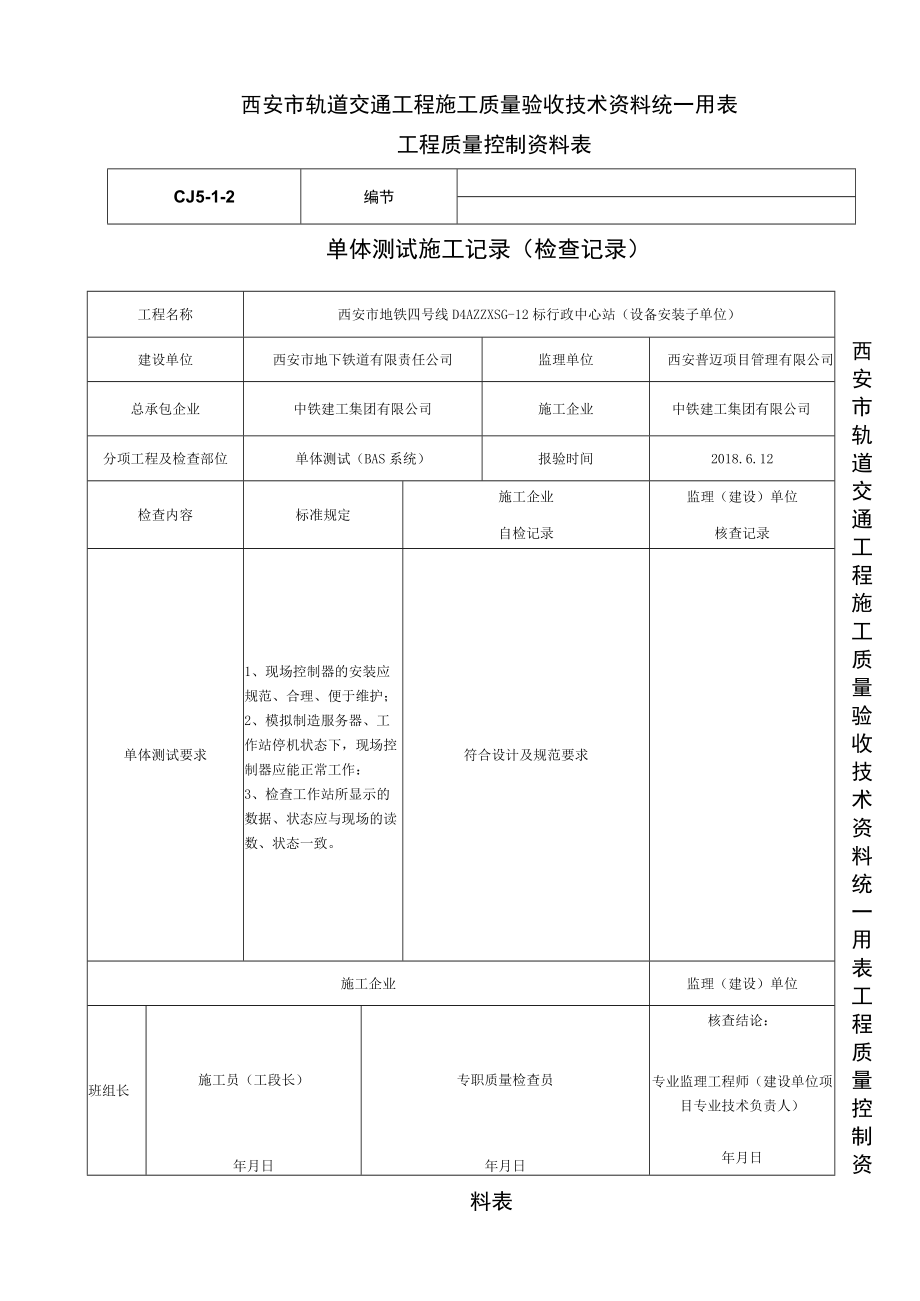

5、1处，合格1处合格当参数超过允许范围时，应产生报警信号第12.5.3条第5款1/1抽查1处，合格1处合格在工作站控制执行器，应能正常动作第12.5.3条第6款1/1抽查1处，合格1处合格施工单位检查评定结果专业工长（施工员）施工班组长经检查，主控项目全部合格，评定合格。项目专业质量检查员：年月日系统集成商检查评定结果经检查，主控项目全部合格，评定合格。系统集成商技术负责人：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）:年月日西安市轨道交通工程施工质量验收技术资料统一用表工程质量控制资料表CJ5-1-2编节单体测试施工记录（检查记录）工程名称西安市地铁四号线D4AZZX
6、SG-12标行政中心站（设备安装子单位）建设单位西安市地下铁道有限责任公司监理单位西安普迈项目管理有限公司总承包企业中铁建工集团有限公司施工企业中铁建工集团有限公司分项工程及检查部位单体测试（BAS系统）报验时间2018.6.12检查内容标准规定施工企业自检记录监理（建设）单位核查记录单体测试要求1、现场控制器的安装应规范、合理、便于维护；2、模拟制造服务器、工作站停机状态下，现场控制器应能正常工作：3、检查工作站所显示的数据、状态应与现场的读数、状态一致。符合设计及规范要求施工企业监理（建设）单位班组长施工员（工段长）年月日专职质量检查员年月日核查结论：专业监理工程师（建设单位项目专业技术负
7、责人）年月日西安市轨道交通工程施工质量验收技术资料统一用表工程质量控制资料表CJ6-8-2编设备（系统设备）单机测试记录标题单机调试单位工程名称西安市地铁四号线D4AZZXSG-12标行政中心站（设备安装子单位）测试目的：测试BAS系统单机设备的功能、性能软件版本号：调试地点行政中心站调试时间2018.7.15调试条件：序号调试项目调试验收标准规定调试结果备注1上电后各设备、模块工作指示灯状态应正常。GB/T50732-2011第5.1.2.1条合格2设备点硬件配置、软件配置、网络地址设置、预置参数应符合设计要求。GB/T50732-2011第5.L2.2条合格3设备中预装的软件登录正常，应用程序、调试工具软件应运行正常。GB/T50732-2011第5.L2.3条合格验收单位系统集成商专业技术负责人：年月H监理（建设）单位监理工程师（建设单位项目负责人）：年月日
