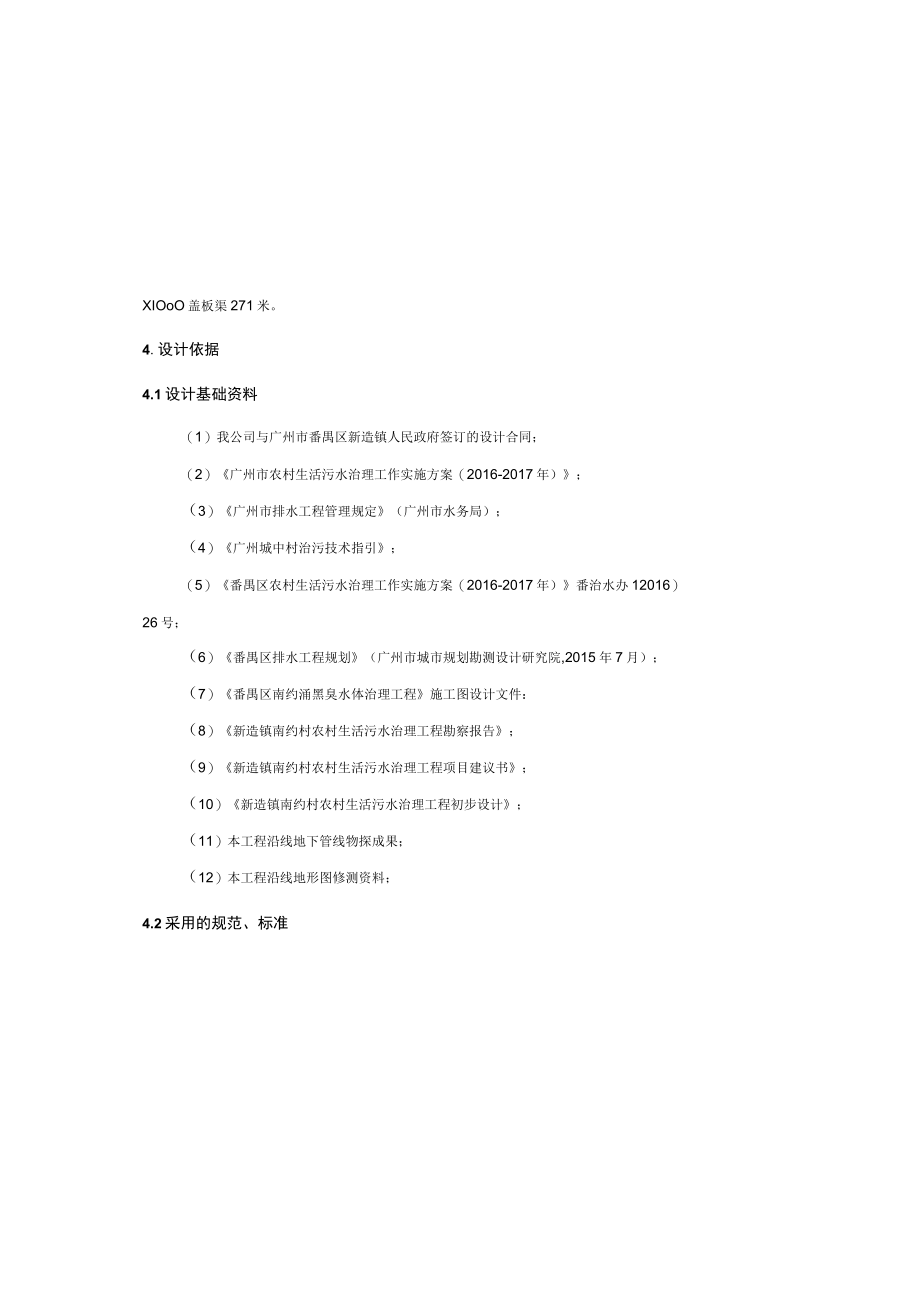

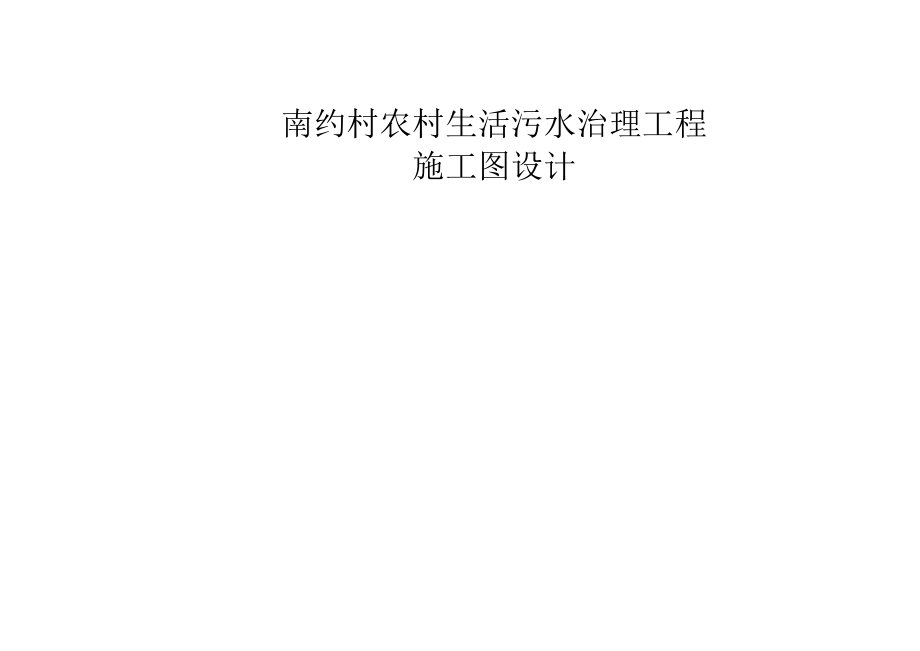

1、南约村农村生活污水治理工程施工图设计XIOoO盖板渠271米。4.设计依据4.1设计基础资料（1）我公司与广州市番禺区新造镇人民政府签订的设计合同；（2）广州市农村生活污水治理工作实施方案（2016-2017年）；（3）广州市排水工程管理规定（广州市水务局）；（4）广州城中村治污技术指引；（5）番禺区农村生活污水治理工作实施方案（2016-2017年）番治水办12016）26号；（6）番禺区排水工程规划（广州市城市规划勘测设计研究院,2015年7月）；（7）番禺区南约涌黑臭水体治理工程施工图设计文件：（8）新造镇南约村农村生活污水治理工程勘察报告；（9）新造镇南约村农村生活污水治理工程项目建议

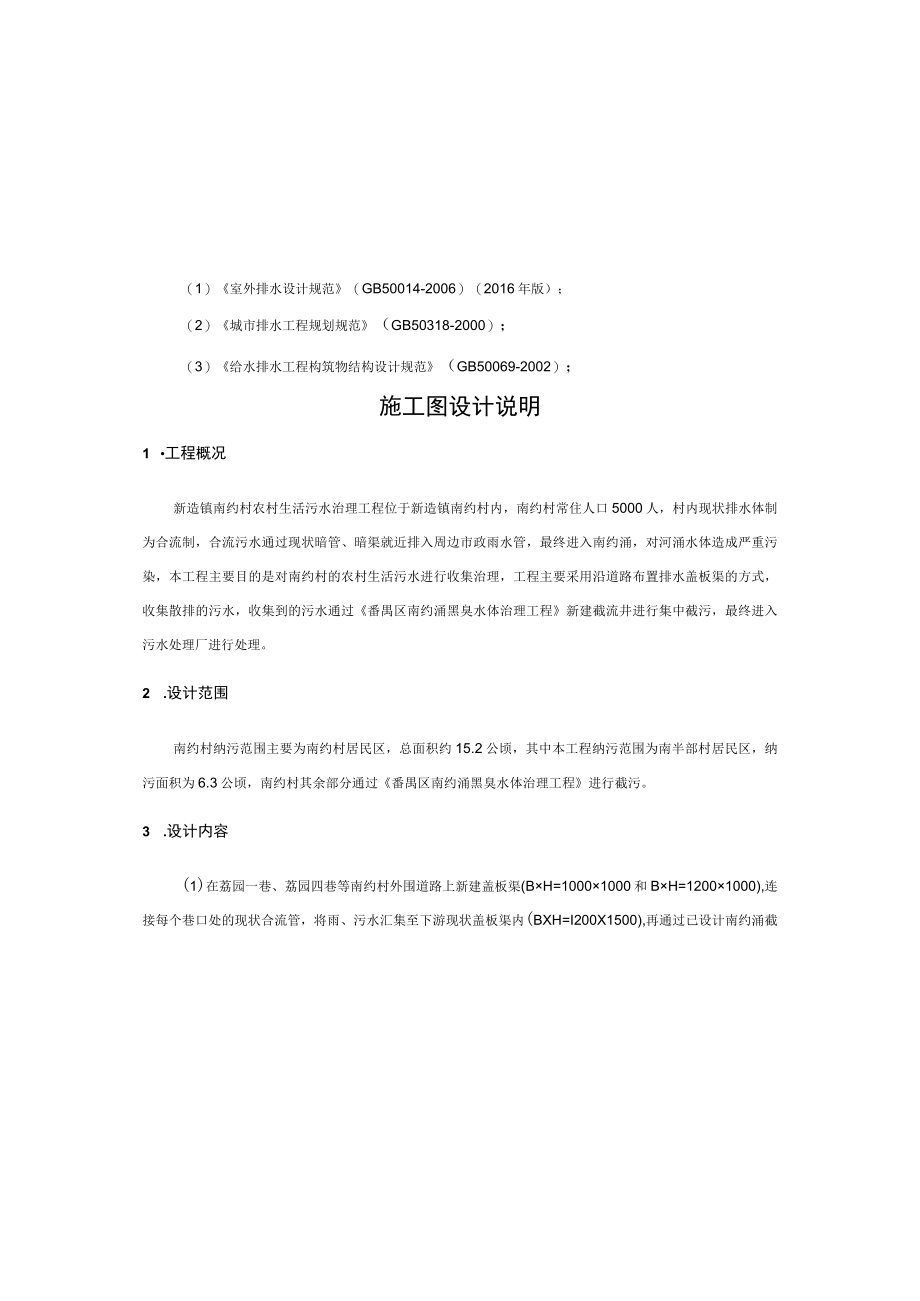

2、书；（10）新造镇南约村农村生活污水治理工程初步设计；（11）本工程沿线地下管线物探成果；（12）本工程沿线地形图修测资料；4.2采用的规范、标准（1）室外排水设计规范（GB50014-2006）（2016年版）；（2）城市排水工程规划规范（GB50318-2000）；（3）给水排水工程构筑物结构设计规范（GB50069-2002）；施工图设计说明1 工程概况新造镇南约村农村生活污水治理工程位于新造镇南约村内，南约村常住人口5000人，村内现状排水体制为合流制，合流污水通过现状暗管、暗渠就近排入周边市政雨水管，最终进入南约涌，对河涌水体造成严重污染，本工程主要目的是对南约村的农村生活污水进行收
3、集治理，工程主要采用沿道路布置排水盖板渠的方式，收集散排的污水，收集到的污水通过番禺区南约涌黑臭水体治理工程新建截流井进行集中截污，最终进入污水处理厂进行处理。2 .设计范围南约村纳污范围主要为南约村居民区，总面积约15.2公顷，其中本工程纳污范围为南半部村居民区，纳污面积为6.3公顷，南约村其余部分通过番禺区南约涌黑臭水体治理工程进行截污。3 .设计内容(1)在荔园一巷、荔园四巷等南约村外围道路上新建盖板渠(BH=10001000和BH=12001000),连接每个巷口处的现状合流管，将雨、污水汇集至下游现状盖板渠内(BXH=I200X1500),再通过已设计南约涌截污管(番禺区南约涌黑臭水
4、体治理工程)对其进行集中截污，污水排入S296省道现状市政污水管。(2)对现状道路排水边沟进行改造，加设盖板并清淤。(3)新建污水检查井4座,新建bh=ioooiooo盖板渠250米,新建bh=i200区域名称人均综合生活污水量指标(Lcapd)广州市中心六区：黄埔区、南沙区、花都区的区所在镇和番禺区的中心城区、北部片区及南站区域：从化市、增城市的市所在镇3OO-3SO萝岗区、番禺区、南沙区、花都区、从化市、增城市的主要班及中心领200-300农村区域120-250注：广州市中心六区包括荔湾、越秀、天河、白云、海珠、黄埔六区.南沙区、花都区、萝岗区的区所在镇和从化市、增城市的市所在镇包括：黄阁
5、、新华、萝岗、街口和荔城：番禺区的中心城区、北部片区及南站区域包括:市桥街、桥南街、东环街、沙头街、大龙街、公基街、大石街、洛浦街、钟村街、右壁街。居住较为集中、卫生设施与排水管网相对完善的村庄，生活污水排放量一般为总用水量的80%90%。本项目取85%。2)地下水渗入量根据广州市污水治理总体规划修编规划纲要专题一污水量及重要设计参数研究的结果，地下水渗入量推荐采用1020机考虑到新型塑料管材在广州地区的使用及预制检查井筒的推广，以及通过强化管理及老管道的堵漏防渗措施，本工程地下水渗入量取设计污水量的10%3)设计流量计算:根据室外排水设计规范(GB50014-2006)(2016版)；计算公
6、式采用居住区生活污水设计流量计算:_n.N.Kz-243600Qh居住区生活污水设计流量(L/s)；(4)给水排水构筑物工程施工及验收规范(GB50141-2008)；(5)给水排水工程管道结构设计规范(GB50332-2002)；(6)给水排水工程埋地钢管管道结构设计规程(CECS141：2002)：(7)城镇排水管渠与泵站维护技术规程(CJJ68-2007)；(8)混凝土结构设计规范(GB50010-2010)；(9)混凝土和钢筋混凝土排水管(GB/T11836-2009)；(10)混凝土结构工程施工质量验收规范(GB50204-2002)(2011年版)；(ID钢结构设计规范(GB500
7、17-2003)(2014年版)；(12)建筑给水排水制图标准(GB/T50106-2010)；5 .设计标准1 .1排水体制本工程排水体制采用截流式合流制。5 .2污水工程设计标准(1)污水量预测1)人均综合生活用水指标根据印发广州市排水管理办法实施细则的通知(穗水201310号)的文件要求。崇德村经济条件较好，室内卫生设施较齐全，因此现状综合生活污水量指标取200Lcap-d,规划综合生活污水量指标取300Lcap-d.表5-1广州市人均综合生活污水指标(摘自广州市排水工程技术管理规定)管径（mm）管道坡度（。）最大充满度排水能力（L/S）D2002.04.00.5510D3001.53.
8、00.6040D4001.52.00.65100D5001.00.70200注：污水管道在设计充满度时的最小流速为O.6mso（4）管道埋深1）检查井内上下游干管衔接采用管顶平接。支管接入应采用管顶平接或跌水接入。2）管道起点埋深为满足管道在衔接上以及耕地种植的要求，本设计中行车路面管道起点管顶覆土厚度不小于0.70m,绿化带或农田管顶覆土厚度不低于0.40m。6 .放线原则与高程控制（1）本工程坐标系采用广州坐标系，高程系采用广州城建高程系。（2）污水管线平面位置按照设计坐标施放，污水管线具体位置详见“污水管道标准横断面图”，污水管线平面布置详见“污水管道平面设计图”。（3）凡位于路口的井位
9、均为控制井位，不得随意改变位置。7 .管材及接口本工程采用II级钢筋混凝土管，橡胶圈承插接口。n：居住区生活污水定额（L（cap-d）；N：设计人口数；Kz：生活污水量总变化系数：cap：“人”的计量单位。4）管道排水能力计算Q=AV式中：Q一管段流量（r7s）t.A水流有效断面积（InV一水流断面的平均流速（ms）o流速公式：V=R2i,z7n式中：i一水力坡降。重力流管渠按管渠底坡降计算。R一水流半径（m）,R=AP,P-湿周（m）on粗糙系数。（2）截流倍数合流制污水系统截流倍数n0=5,其污水管管径根据用水量计算污水量，污水干管按远期一次建成，其附属工程与其配套。（3）污水管道充满度及
10、流速控制为尽量减少管道埋深，干管设计坡度一般采用相应管径设计充满度下，最小设计流速时的最小坡度。污水支管设计一般也采用最小坡度，对于局部地形坡度较大的支管，可采用较大坡度，详见表。图6）材料球墨铸铁、。14不锈钢螺栓、混凝土C35、箍筋。10、环筋212。回填土时，先将盖板座浆盖好，在井墙和井筒周围同时回填，回填土密实度不应小于95机管道安装时伸入井壁的长度不得大于50mm,检查井施工的允许偏差应满足规范要求。（3）检查井井盖高程车行道及人行道上的检查井、沉泥井井口高程以地面高程为准平接，绿化带上的检查井井口高程略高于绿地高程20Cnr30cm。同时位于绿化带、人行道及非机动车道上的检查井应选
11、用填充式装饰井盖，井盖顶面凹陷部分应填充与周边环境一致的材料。9.工雄工（1）施工组织工程建设应坚持先地下后地上的施工原则，避免由于反复刨槽带来的经济损失。施工单位应根据设计图纸制定完整的施工方案，特别是对开槽断面、节点处理、支管的连接、管材与附件的备料等作出周密的安排，保证各种管道的顺利铺设。（2）施工方法只要条件允许，具有开挖工作面，本设计均采用明沟大开挖形式敷设管道，在开挖工作面受限或由于土质情况而无法放坡，采用拉森钢板桩支护开挖，具体详见“管道开挖及基础处理设计图二（3）管道安装要求1）下管前，必须按管材管件产品标准逐节进行外观检查，不合格者，严禁下管8.管道附属构筑物（1）检查井排水
12、检查井的井径及形式应依据其连接管道的管径确定，采用钢筋混凝土排水检查井，详见国标图集06MS201。检查并具体尺寸详见“截污管道纵断面设计图”中所示，为消除排水检查井井盖丢失而产生的安全隐患，井内应安装防坠落装置。污水管道每间隔一定距离设置一座沉泥井，沉泥深度50cm,沉泥井的设置位置详见平面布置图；检查井要求地基承载力特征值不小于IOOkPao（2）检查井井盖、座1）检查井、沉泥井井盖的生产必须使用国家标准牌号的Q-12球化生铁，按GB9441-88标准的要求进行球化制作，所使用的原材料应符合GB1348的规定，球化率要求大于90%,球化级别达二级以上，含磷量V0.08,含硫量V0.05。2
13、）检查井盖须具备防沉降、防盗、防噪音、防跳动、防滑、防意外开启的弹性紧锁等功能。井盖和支座须采用不锈钢较链轴连接。井盖底面须铸有一体铸造成型的三根弹簧臂，当井盖闭合时可使之与支座紧扣。3）支座支承面须设置开口处比底面窄的梯形”凹槽并镶嵌氯丁胶条于其中。氯丁胶条横截面呈梯形，执行德国DTN53505标准、国家GBT531标准，氯丁胶含量40%以上，硬度=705、达到邵尔A级。4）盖板底面采用辐射状加强筋结构设计。5）井盖表面须铸有所适用质量检测标准的代号（EN124”）、承压等级（D400”）、产品商标、生产年月等标记，井盖表面须铸有番禺水务标志。井盖表面还须铸有说明窖井种类的字标（如雨水、污水
14、等）。具体详见“碎路面污水检查井井盖大样止管道上浮；管顶以上0.5m至路基层范围内，可采用采用机械网填，机械PI填时应从管轴线两侧同时均匀进行，做到分层回填、夯实、碾压，压实度须满足道路路基要求。10.旅工安装注意事项(1)施工前必须认真阅读和研究与本工程有关的全部勘察资料，包括排污口测量、地下管线探测资料及工程地质详细勘察报告等，并以此为依据开展施工，不得直接利用本施工图和相关勘察数据，使用前必须进行复核。并应会同勘察单位、建设单位复核所有接驳口现状检查井的形式、坐标及高程，确保施工交接点顺利衔接。(2)由于地下管线众多且复杂，施工前施工单位应根据建设单位提供的物探资料进行复核、查明拟建管道
15、沿线的其他管线，并做好地下管线保护专项施工组织设计报建设单位并与产权单位协商，确保工程施工范围内的各种管线的安全。(3)对与设计污水管道交叉的燃气管道、给水管道、石油管道、电力管道等地下管线及地下构筑物，在施工前会同勘察单位、管线产权单位、建设单位进行复核确保无误后，方可施工，对出现与新建污水管道高程冲突的，应及时通知建设单位、勘察单位以及设计单位进行处理，不得擅自施工。(4)对涉及到管线迁改(移)(排水管除外)建议由产权单位进行处理，未迁改(移)前，不得施工；对排水管迁改后修复，应不改变原有的排水系统；对设计前未探明的地下管线，在施工前应探明，否则，不得施工。(5)未尽事宜参见给水排水管道工程及验收规范(GB50268-2008)。(6)文明施工措施：敷设。2）下管方式应根据管径大小、沟槽形式和机具装备情况，确定用人工或机械将管材放入沟槽，下管时需采用可拿的吊具，平稳下沟，不得与沟壁、槽底激烈碰
