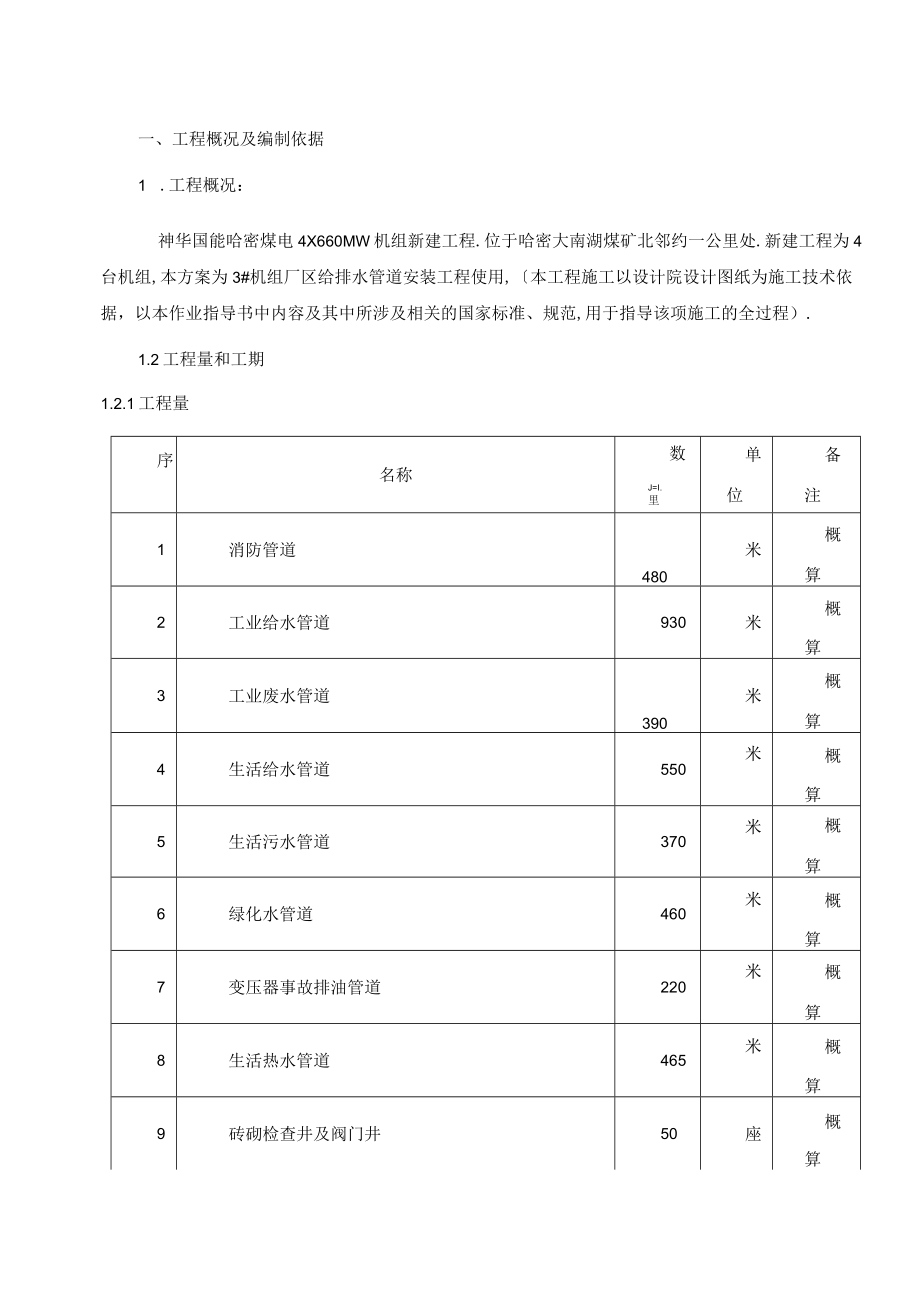

1、一、工程概况及编制依据1 .工程概况：神华国能哈密煤电4X660MW机组新建工程.位于哈密大南湖煤矿北邻约一公里处.新建工程为4台机组,本方案为3#机组厂区给排水管道安装工程使用,本工程施工以设计院设计图纸为施工技术依据，以本作业指导书中内容及其中所涉及相关的国家标准、规范,用于指导该项施工的全过程）.1.2工程量和工期1.2.1工程量序名称数J=I.里单位备注1消防管道480米概算2工业给水管道930米概算3工业废水管道390米概算4生活给水管道550米概算5生活污水管道370米概算6绿化水管道460米概算7变压器事故排油管道220米概算8生活热水管道465米概算9砖砌检查井及阀门井50座概

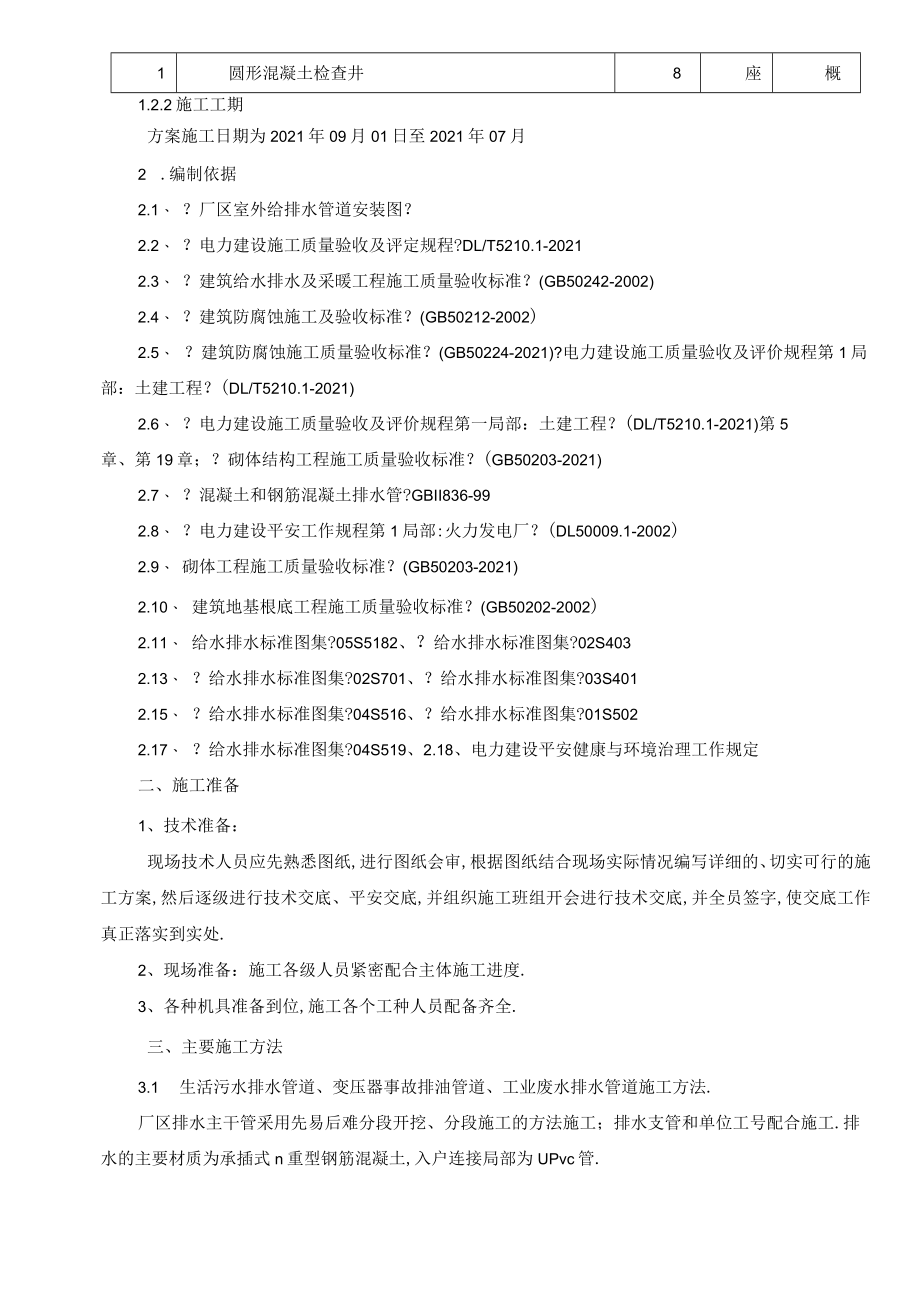

2、算1圆形混凝土检查井8座概1.2.2施工工期方案施工日期为2021年09月01日至2021年07月2 .编制依据2.1、 ？厂区室外给排水管道安装图？2.2、 ？电力建设施工质量验收及评定规程?DL/T5210.1-20212.3、 ？建筑给水排水及采暖工程施工质量验收标准？(GB50242-2002)2.4、 ？建筑防腐蚀施工及验收标准？(GB50212-2002)2.5、 ？建筑防腐蚀施工质量验收标准？(GB50224-2021)?电力建设施工质量验收及评价规程第1局部：土建工程？(DL/T5210.1-2021)2.6、 ？电力建设施工质量验收及评价规程第一局部：土建工程？(DL/T52
3、10.1-2021)第5章、第19章；？砌体结构工程施工质量验收标准？(GB50203-2021)2.7、 ？混凝土和钢筋混凝土排水管?GBII836-992.8、 ？电力建设平安工作规程第1局部:火力发电厂？(DL50009.1-2002)2.9、 砌体工程施工质量验收标准？(GB50203-2021)2.10、 建筑地基根底工程施工质量验收标准？(GB50202-2002)2.11、 给水排水标准图集?05S5182、？给水排水标准图集?02S4032.13、 ？给水排水标准图集?02S701、？给水排水标准图集?03S4012.15、 ？给水排水标准图集?04S516、？给水排水标准图集
4、?01S5022.17、 ？给水排水标准图集?04S519、2.18、电力建设平安健康与环境治理工作规定二、施工准备1、技术准备：现场技术人员应先熟悉图纸,进行图纸会审,根据图纸结合现场实际情况编写详细的、切实可行的施工方案,然后逐级进行技术交底、平安交底,并组织施工班组开会进行技术交底,并全员签字,使交底工作真正落实到实处.2、现场准备：施工各级人员紧密配合主体施工进度.3、各种机具准备到位,施工各个工种人员配备齐全.三、主要施工方法3.1 生活污水排水管道、变压器事故排油管道、工业废水排水管道施工方法.厂区排水主干管采用先易后难分段开挖、分段施工的方法施工；排水支管和单位工号配合施工.排水

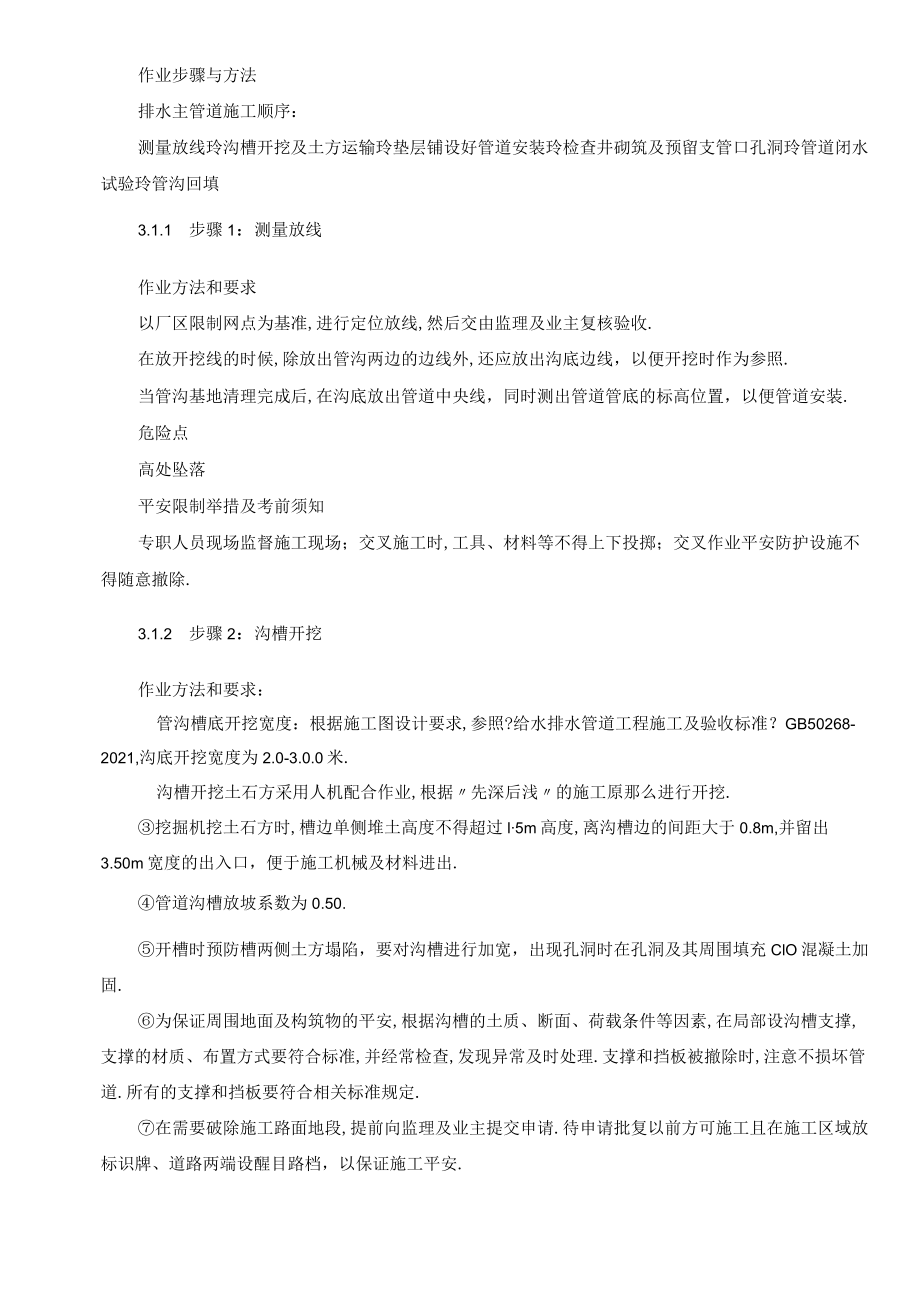

5、的主要材质为承插式n重型钢筋混凝土,入户连接局部为UPvc管.作业步骤与方法排水主管道施工顺序：测量放线玲沟槽开挖及土方运输玲垫层铺设好管道安装玲检查井砌筑及预留支管口孔洞玲管道闭水试验玲管沟回填3.1.1 步骤1：测量放线作业方法和要求以厂区限制网点为基准,进行定位放线,然后交由监理及业主复核验收.在放开挖线的时候,除放出管沟两边的边线外,还应放出沟底边线，以便开挖时作为参照.当管沟基地清理完成后,在沟底放出管道中央线，同时测出管道管底的标高位置，以便管道安装.危险点高处坠落平安限制举措及考前须知专职人员现场监督施工现场；交叉施工时,工具、材料等不得上下投掷；交叉作业平安防护设施不得随意撤除
6、.3.1.2 步骤2：沟槽开挖作业方法和要求：管沟槽底开挖宽度：根据施工图设计要求,参照?给水排水管道工程施工及验收标准？GB50268-2021,沟底开挖宽度为2.0-3.0.0米.沟槽开挖土石方采用人机配合作业,根据先深后浅的施工原那么进行开挖.挖掘机挖土石方时,槽边单侧堆土高度不得超过l5m高度,离沟槽边的间距大于0.8m,并留出3.50m宽度的出入口，便于施工机械及材料进出.管道沟槽放坡系数为0.50.开槽时预防槽两侧土方塌陷，要对沟槽进行加宽，出现孔洞时在孔洞及其周围填充ClO混凝土加固.为保证周围地面及构筑物的平安,根据沟槽的土质、断面、荷载条件等因素,在局部设沟槽支撑,支撑的材质
7、、布置方式要符合标准,并经常检查,发现异常及时处理.支撑和挡板被撤除时,注意不损坏管道.所有的支撑和挡板要符合相关标准规定.在需要破除施工路面地段,提前向监理及业主提交申请.待申请批复以前方可施工且在施工区域放标识牌、道路两端设醒目路档，以保证施工平安.管沟的临边防护,采用三角彩旗条围护,护栏悬挂平安警告标示牌，围护时要考虑出土和运土空间.土石方的外运：表层的垃圾土全部外运.土方场内堆放地点，由甲方指定位置.危险点土方坍塌、车辆伤害.平安限制举措及考前须知做好沟槽放坡,观察边坡情况,发现不稳定及时采取加固举措；检查车辆刹车.3.1.3 步骤3：垫层铺设作业方法和要求根据设计要求重型混凝土承插式
8、管道采用水泥砂浆捻缝接口及180。带状混凝土根底,混凝土管道接口和根底做法采用？给排水标准图集?045516.施工混凝土根底前先验收沟槽,去除沟底的浮土,沟底标高应符合设计要求槽底不得有软泥.危险点高处坠落平安限制举措及考前须知专职平安员现场监督施工现场；交叉施工时,工具、材料等不得上下投掷；交叉作业安全防护设施不得随意撤除；闲杂人员不得在沟顶两侧随意走动,预防沟槽两侧土方脱落.3.1.4 步骤4：混凝土管道安装作业方法和要求根据设计图纸生活污水排水管道,工业废水排水管道采用Il级重型钢筋混凝土,承插接口.管道根底采用180度混凝土根底,在挖好的沟槽内铺设混凝土根底,并捣实,管道根底坡度与管道
9、坡度一致,严禁倒坡,严格检查管道根底标高,使其符合要求.管道根底复验完毕合格后,强度到达要求前方可下管施工.变压器事故排油管道采用焊接钢管，管道根底采用砂垫层，厚度为200mm.3.1.4.1 下管下管前检查管道根底标高和中央线位置是否符合设计要求.管道下管采用机械下管，下管由两个检查井间的管端开始,管道应缓慢下落到根底上,预防冲击破坏管基.管道进入沟槽内后,马上进行校正找直.校正时,管道接口间要保存5-15mm间隙.下管时注意承口方向应在前,插头在后.3.1.4.2 .接口根据设计要求管道接口采用承插接口，水泥砂浆填缝.安装前应将接口部位清理干净.插口插入承口后,应将管接环向间隙调整均匀,再
10、用水泥砂浆填满、捣实、外表抹平.管口抹面要求平整,无裂纹.水泥砂浆的配合比为1：2,水灰比小于1：0.5.接口抹完要要求进行养护.3.1.5 排水附属物施工3.1.5.1 井壁砖砌体3.1.5.1.1 机砖在砌筑前必须用水充分湿润.井底根底应与管道根底同时浇注.在井室砌筑时,应同时安装踏步,位置应准确,踏步安装后,在砌筑砂浆未到达规定抗压强度前不得踩踏.3.1.5.1.2 检查井接入圆管的管口应与井内壁齐平，当接入管径大于300mm时,应砌砖圈加固.砖砌圆形检查井,应随时检测直径尺寸，当四面收口时,每层收口收进不应大于30m；当偏心收口时,每层收进不应大于50m.砖砌体必须砂浆饱满、灰浆均匀.
11、3.1.5.2 皿井流槽排水检查井的流槽应与井壁同时砌筑,采用砖砌筑时,外表应采用砂浆分层压实抹光，流槽应与下游管道底部顺接.3.1.53井室抹面3.1.53.1 防水水泥砂浆严格按配合比进行拌制.3.1.53.2 防水砂浆、净浆随搅随用，预防凝固失效.3.1.53.3 在抹面前将井壁砌体外表污物处理干净,并浇水湿润.3.1.53.4 在砌体外表先涂刷一层防水净浆,随即抹防水砂浆.3.1.53.5 防水水泥砂浆厚度大于20mm,且要分层抹压,每层厚度为5-10mm.3.1.53.6 每层防水砂浆均抹压密实，下层砂浆抹压密实后用木抹子搓成麻面,凝固后再铺抹上一层防水砂浆,最上层砂浆面要进行压光处
12、理.3.1.6 闭水试验3.1.6.1 混凝土管道闭水试验前,应对混凝土管道进行浸泡,浸泡时间不得小于24小时，浸泡后再进行闭水试验.混凝土管闭水试验长度不宜大于IOOOm,带井试验,试验时进行外观检查,管道接口及管身不得有漏水现象.实测渗水量小于允许渗水量为合格.在管径大于700mm时，可按井段数量抽验.3.1.7 管沟回填3.1.7.1 管道经验收合格后,方可进行回填.3.1.7.2 管沟回填时，以两侧相对同时填土,水平方向均匀摊铺.填至管半径以上,在两侧用夯夯实,直至管顶05m以上,用平板夯机夯实，回填时,应分层回填,分层夯实,每层厚度30cm.3.1.73沟底至管顶以上50cm范围内不
13、得含有直径大于50mm的石块砖头.回填土每层的压实遍数,应按要求的密实度现场试验确定.危险点高处坠落、物体打击平安限制举措及考前须知1、进入施工现场必须佩带平安帽,系牢帽带.2、工程负责人在施工前要对施工人员增强平安教育,严禁违章操作.3.2消防水、绿化水、直饮水管、生活热水管、压力工业水管、循环水排污管、生活给水、工业给水、空预器冲洗水管道施工方法厂区给水水主干管采用先易后难分段开挖、分段施工的方法施工；给水支管和单位工号配合施工.给水的主要材质为钢管,分为焊接钢管,无缝钢管.作业步骤与方法消防水、绿化水、直饮水管、生活热水管、压力工业水管、循环水排污管、生活给水、工业给水、空预器冲洗水管道
14、施工顺序：测量放线玲沟槽开挖土石方及土石方运输玲垫层铺设好管道安装玲井室砌筑及预留支管口孔洞玲管道水压试验玲管沟回填3.2.1 步骤1：测量放线作业方法和要求以厂区限制网点为基准,进行定位放线,然后交由监理及业主复核验收.在放开挖线的时候,除放出管沟两边的边线外,还应放出沟底边线，以便开挖时作为参照.当管沟基地清理完成后,在沟底放出管道中央线，同时测出管道管底的标高位置，以便管道安装.危险点高处坠落平安限制举措及考前须知专职人员现场监督施工现场；交叉施工时,工具、材料等不得上下投掷；交叉作业平安防护设施不得随意撤除3.2.2 步骤2：沟槽开挖作业方法和要求：管沟槽底开挖土石方宽度：根据施工图设
15、计要求,参照?给水排水管道工程施工及验收标准?GB50268-2021,沟底开挖宽度为2.4-3.0米.沟槽开挖采用人机配合作业,根据“先深后浅的施工原那么进行开挖.挖掘机挖土石方时,槽边单侧堆土高度不得超过1.5m高度,离沟槽边的间距大于0.8m,并留出3.50m宽度的出入口，便于施工机械及材料进出.管道沟槽放坡系数为0.5.开槽时预防槽两侧土方塌陷，要对沟槽进行加宽，出现孔洞时在孔洞及其周围填充ClO混凝土加固.为保证周围地面及构筑物的平安,根据沟槽的土质、断面、荷载条件等因素,在局部设沟槽支撑,支撑的材质、布置方式要符合标准,并经常检查,发现异常及时处理.支撑和挡板被撤除时,注意不损坏管道.所有的支撑和挡板要符合相关标准规定.在需要破除施工路面地段,提前向监理及业主提交申请.待申请批复以前方可施工且在施工区域放标识牌、道路两端设醒目路档，以保证施工平安.管沟的临边防护,采用三角彩旗条
