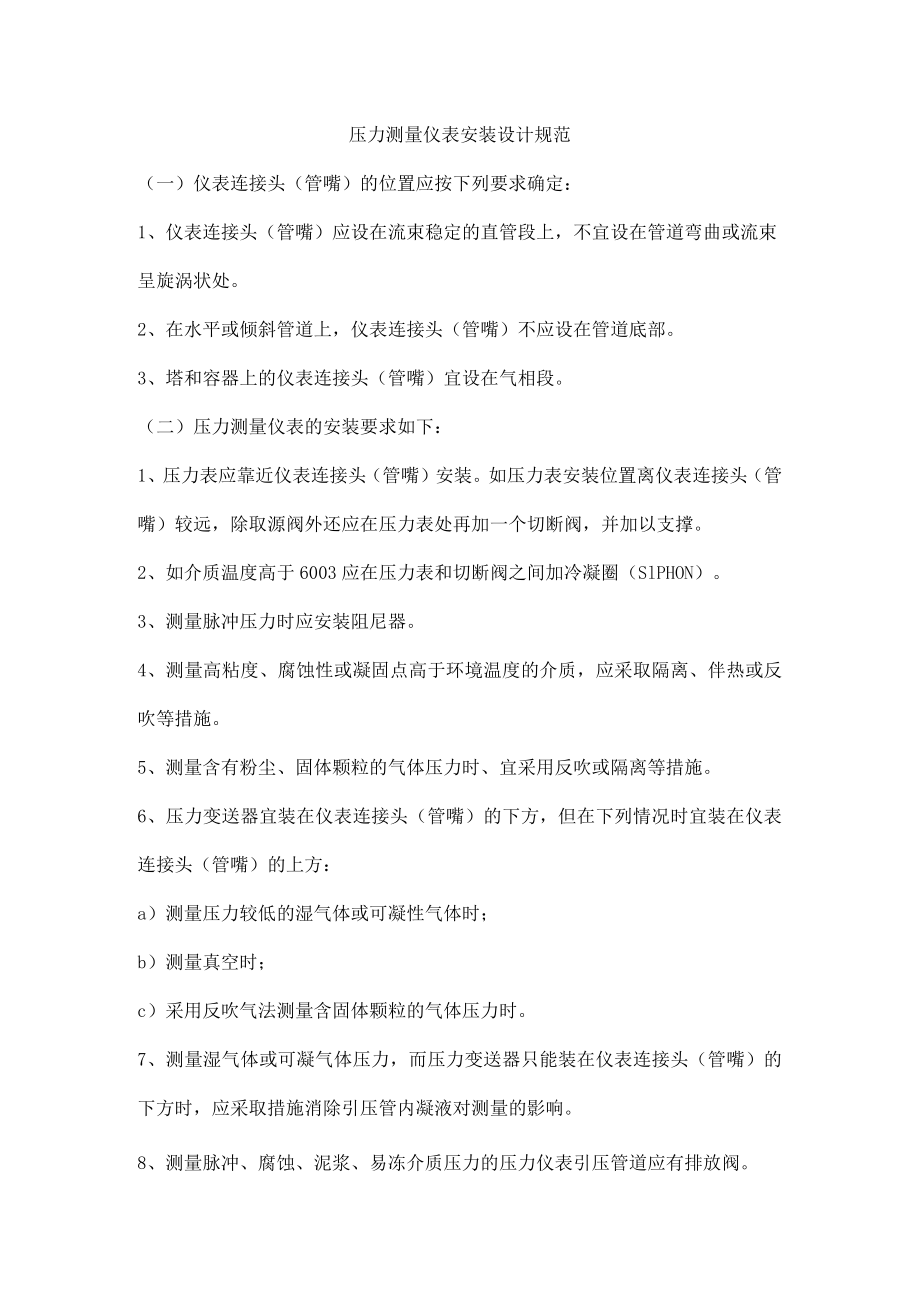

压力测量仪表安装设计规范（一）仪表连接头（管嘴）的位置应按下列要求确定：1、仪表连接头（管嘴）应设在流束稳定的直管段上，不宜设在管道弯曲或流束呈旋涡状处。2、在水平或倾斜管道上，仪表连接头（管嘴）不应设在管道底部。3、塔和容器上的仪表连接头（管嘴）宜设在气相段。（二）压力测量仪表的安装要求如下：1、压力表应靠近仪表连接头（管嘴）安装。如压力表安装位置离仪表连接头（管嘴）较远，除取源阀外还应在压力表处再加一个切断阀，并加以支撑。2、如介质温度高于6003应在压力表和切断阀之间加冷凝圈（SlPHON）。3、测量脉冲压力时应安装阻尼器。4、测量高粘度、腐蚀性或凝固点高于环境温度的介质，应采取隔离、伴热或反吹等措施。5、测量含有粉尘、固体颗粒的气体压力时、宜采用反吹或隔离等措施。6、压力变送器宜装在仪表连接头（管嘴）的下方，但在下列情况时宜装在仪表连接头（管嘴）的上方：a）测量压力较低的湿气体或可凝性气体时；b）测量真空时；c）采用反吹气法测量含固体颗粒的气体压力时。7、测量湿气体或可凝气体压力，而压力变送器只能装在仪表连接头（管嘴）的下方时，应采取措施消除引压管内凝液对测量的影响。8、测量脉冲、腐蚀、泥浆、易冻介质压力的压力仪表引压管道应有排放阀。9、测量高压的压力仪表引压管道应有泄压排放阀。
