1、厦门合诚工程检测有限公司XIAMENHOLSINENGINEERINGTESTINGCO.,LTD.XMHC-ZDC-003-005圆球顶破检测实施细则20160101批准20160101实施(一)编制目的由于软式透水管JC937-2004标准中7.6.2圆球顶破强度按JTJ/T060-1998第11章第1节进行。由于公路工程土工合成材料试验规程JTGE50-2006,自2018-10-1起实施,原公路土工合成材料试验规程JTJZTO60-1998同时作废,公路工程土工合成材料试验规程JTGE50-2006标准中T1126-2006CBR顶破强力试验中条纹说明第一段说明了评价顶破强力的方法不少

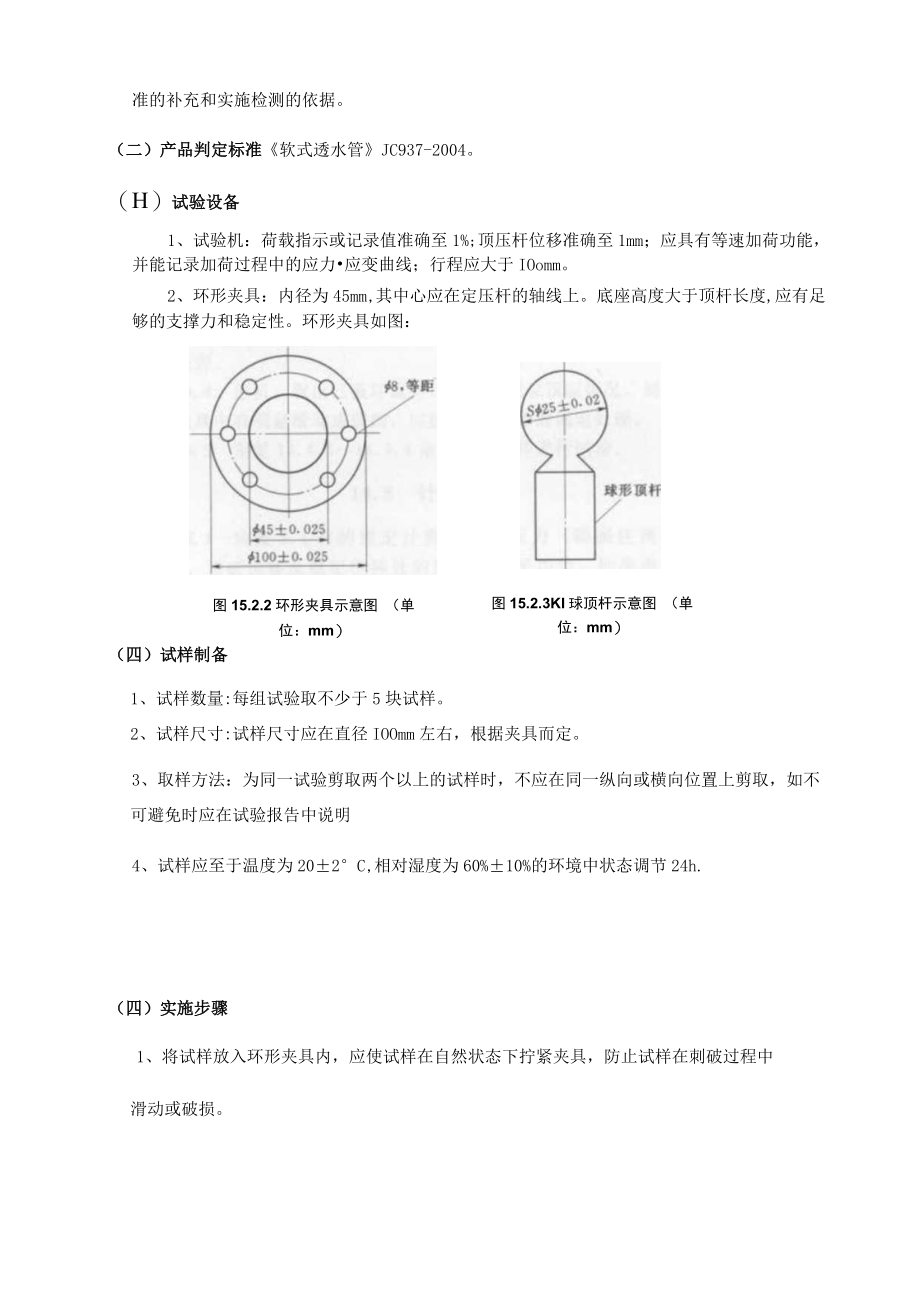

2、,其中专用于土工织物、土工膜及其有关产品的方法有CBR顶破(圆柱形顶杆)和圆球顶破,但并未对抗拉强度试验的具体检测步骤进行说明,因此软式透水管产品规格为FH50滤布面积较小圆球顶破强的检测方法,作为标准的补充和实施检测的依据。(二)产品判定标准软式透水管JC937-2004。(H)试验设备1、试验机:荷载指示或记录值准确至1%;顶压杆位移准确至1mm;应具有等速加荷功能,并能记录加荷过程中的应力应变曲线;行程应大于IOomm。2、环形夹具:内径为45mm,其中心应在定压杆的轴线上。底座高度大于顶杆长度,应有足够的支撑力和稳定性。环形夹具如图:图15.2.2环形夹具示意图 (单位:mm)图15.
3、2.3KI球顶杆示意图 (单位:mm)(四)试样制备1、试样数量:每组试验取不少于5块试样。2、试样尺寸:试样尺寸应在直径IOOmm左右,根据夹具而定。3、取样方法:为同一试验剪取两个以上的试样时,不应在同一纵向或横向位置上剪取,如不可避免时应在试验报告中说明4、试样应至于温度为202C,相对湿度为60%10%的环境中状态调节24h.(四)实施步骤1、将试样放入环形夹具内,应使试样在自然状态下拧紧夹具,防止试样在刺破过程中滑动或破损。2、将夹具放在材料试验机上,调整高度,应使试样与圆球顶杆刚好接触。3、试验机量程选择的拉力量程范围,使最大压力在满量程的10%-90写范围内。设定材料试验机顶压速率为300mmmino开启试验机,记录试验过程中顶压力-变形曲线,直至试样完全顶破,记录最大顶压力。对于土工复合材料,可能出现多峰的情况,均应以第一峰值作为试验的顶破强力。4、停机,取出已破坏试样,观察和记录顶破情况。如试样在夹具中有明显滑动或破损,应开启试验机同时启动记录装置记录中顶压力-变形曲线,连续运转直至试样破坏,停机。5、重复1、4、条对其余试样进行试验。(五)计算1、计算最大顶压力的平均值(即圆球顶破强力)、标准差和变异系数。2、圆球顶破强力的单位为牛(N)O批准人:潘忠祥编制人:陈丽蓉
