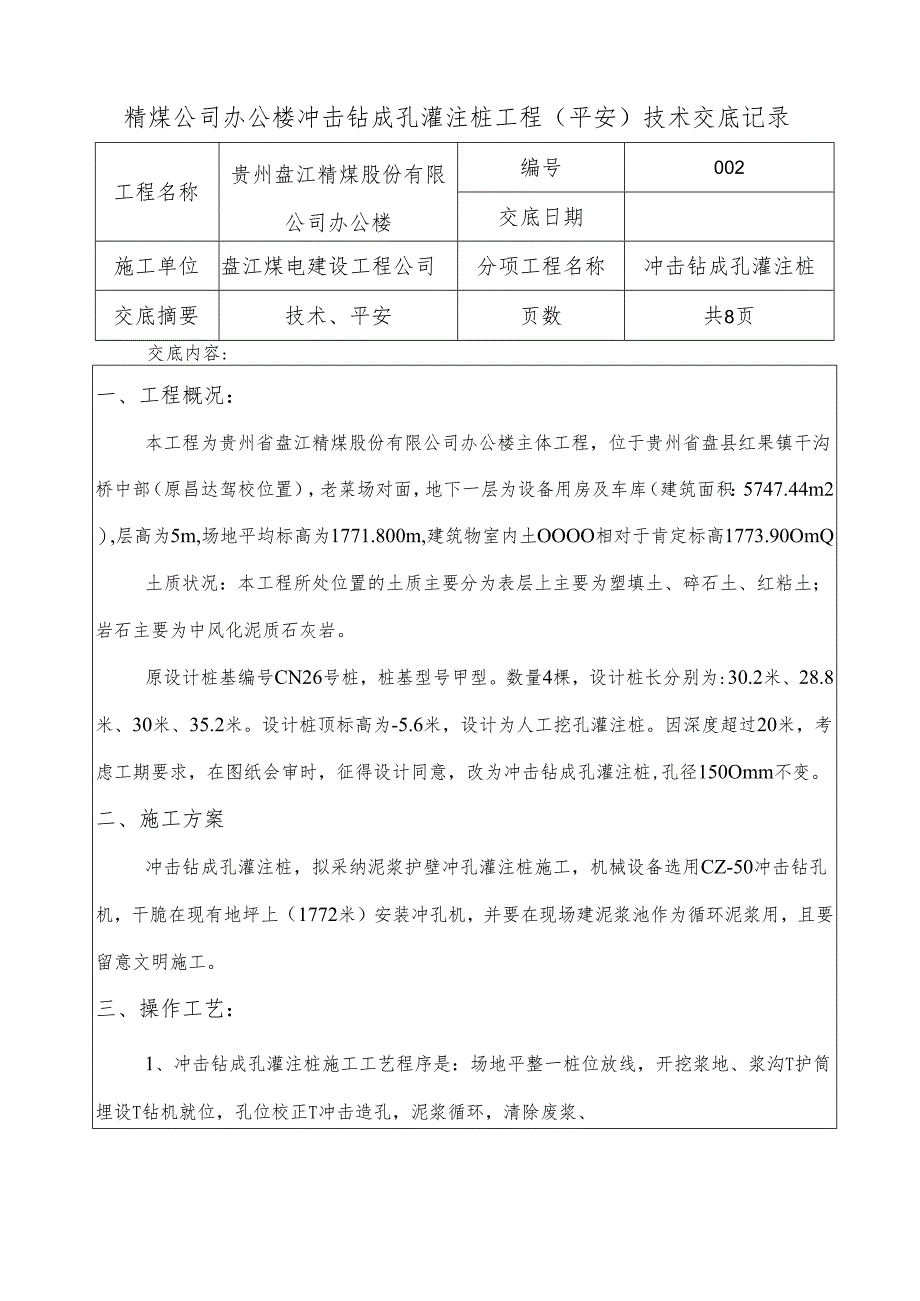

1、精煤公司办公楼冲击钻成孔灌注桩工程（平安）技术交底记录工程名称贵州盘江精煤股份有限公司办公楼编号002交底日期施工单位盘江煤电建设工程公司分项工程名称冲击钻成孔灌注桩交底摘要技术、平安页数共8页交底内容:一、工程概况：本工程为贵州省盘江精煤股份有限公司办公楼主体工程，位于贵州省盘县红果镇干沟桥中部（原昌达驾校位置），老菜场对面，地下一层为设备用房及车库（建筑面积：5747.44m2）,层高为5m,场地平均标高为1771.800m,建筑物室内土OOOO相对于肯定标高1773.90OmQ土质状况：本工程所处位置的土质主要分为表层上主要为塑填土、碎石土、红粘土；岩石主要为中风化泥质石灰岩。原设计桩基
2、编号CN26号桩，桩基型号甲型。数量4棵，设计桩长分别为:30.2米、28.8米、30米、35.2米。设计桩顶标高为-5.6米，设计为人工挖孔灌注桩。因深度超过20米，考虑工期要求，在图纸会审时，征得设计同意，改为冲击钻成孔灌注桩,孔径150Omm不变。二、施工方案冲击钻成孔灌注桩，拟采纳泥浆护壁冲孔灌注桩施工，机械设备选用CZ-50冲击钻孔机，干脆在现有地坪上（1772米）安装冲孔机，并要在现场建泥浆池作为循环泥浆用，且要留意文明施工。三、操作工艺：1、冲击钻成孔灌注桩施工工艺程序是：场地平整一桩位放线，开挖浆地、浆沟T护筒埋设T钻机就位，孔位校正T冲击造孔，泥浆循环，清除废浆、泥渣，清孔换

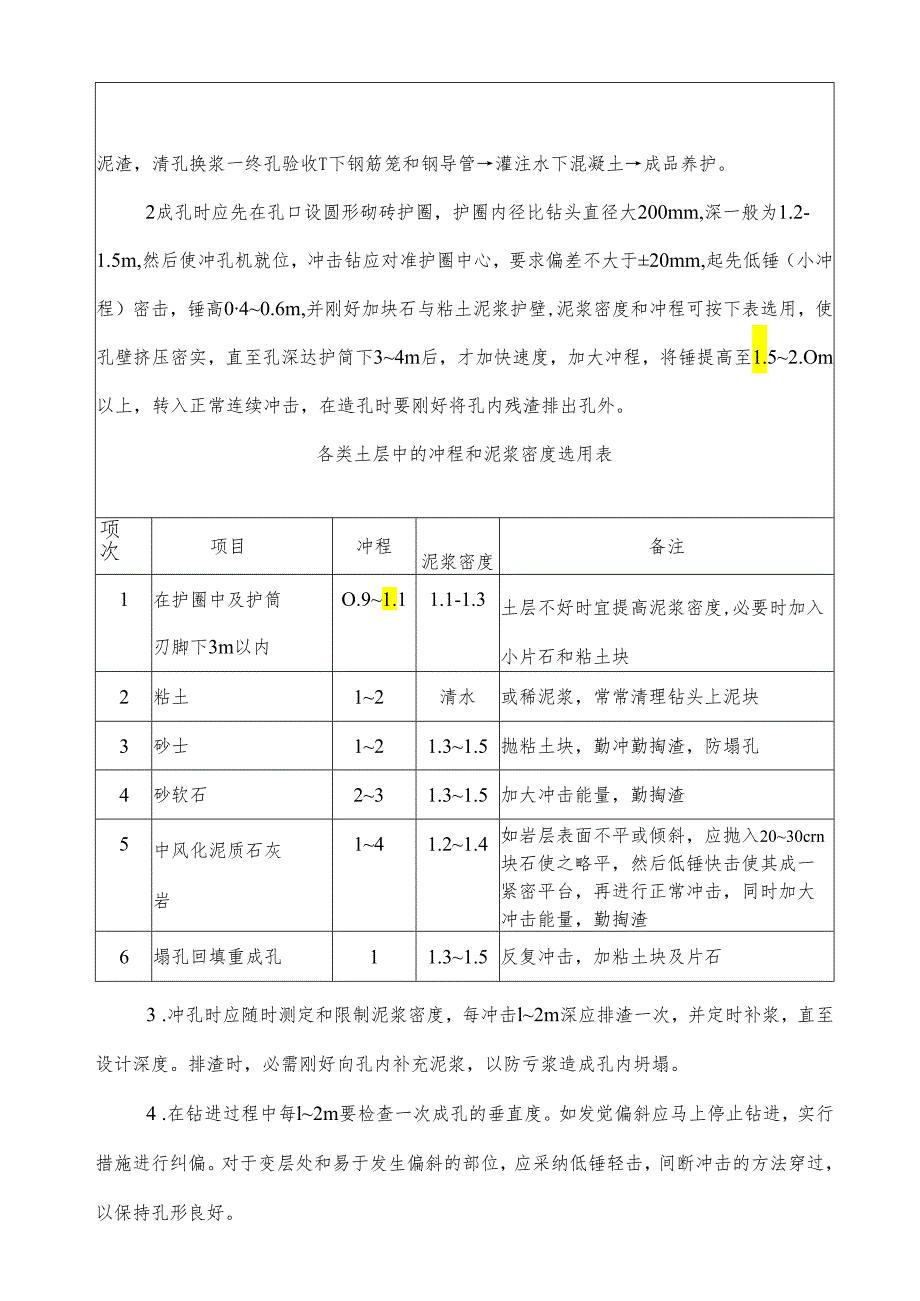

3、浆一终孔验收T下钢筋笼和钢导管灌注水下混凝土成品养护。2成孔时应先在孔口设圆形砌砖护圈，护圈内径比钻头直径大200mm,深一般为1.2-1.5m,然后使冲孔机就位，冲击钻应对准护圈中心，要求偏差不大于20mm,起先低锤（小冲程）密击，锤高040.6m,并刚好加块石与粘土泥浆护壁,泥浆密度和冲程可按下表选用，使孔壁挤压密实，直至孔深达护简下34m后，才加快速度，加大冲程，将锤提高至1.52.Om以上，转入正常连续冲击，在造孔时要刚好将孔内残渣排出孔外。各类土层中的冲程和泥浆密度选用表项次项目冲程泥浆密度备注1在护圈中及护筒刃脚下3m以内O.91.11.1-1.3土层不好时宜提高泥浆密度,必要时加
4、入小片石和粘土块2粘土12清水或稀泥浆，常常清理钻头上泥块3砂士121.31.5抛粘土块，勤冲勤掏渣，防塌孔4砂软石231.31.5加大冲击能量，勤掏渣5中风化泥质石灰岩141.21.4如岩层表面不平或倾斜，应抛入2030crn块石使之略平，然后低锤快击使其成一紧密平台，再进行正常冲击，同时加大冲击能量，勤掏渣6塌孔回填重成孔11.31.5反复冲击，加粘土块及片石3 .冲孔时应随时测定和限制泥浆密度，每冲击l2m深应排渣一次，并定时补浆，直至设计深度。排渣时，必需刚好向孔内补充泥浆，以防亏浆造成孔内坍塌。4 .在钻进过程中每l2m要检查一次成孔的垂直度。如发觉偏斜应马上停止钻进，实行措施进行纠

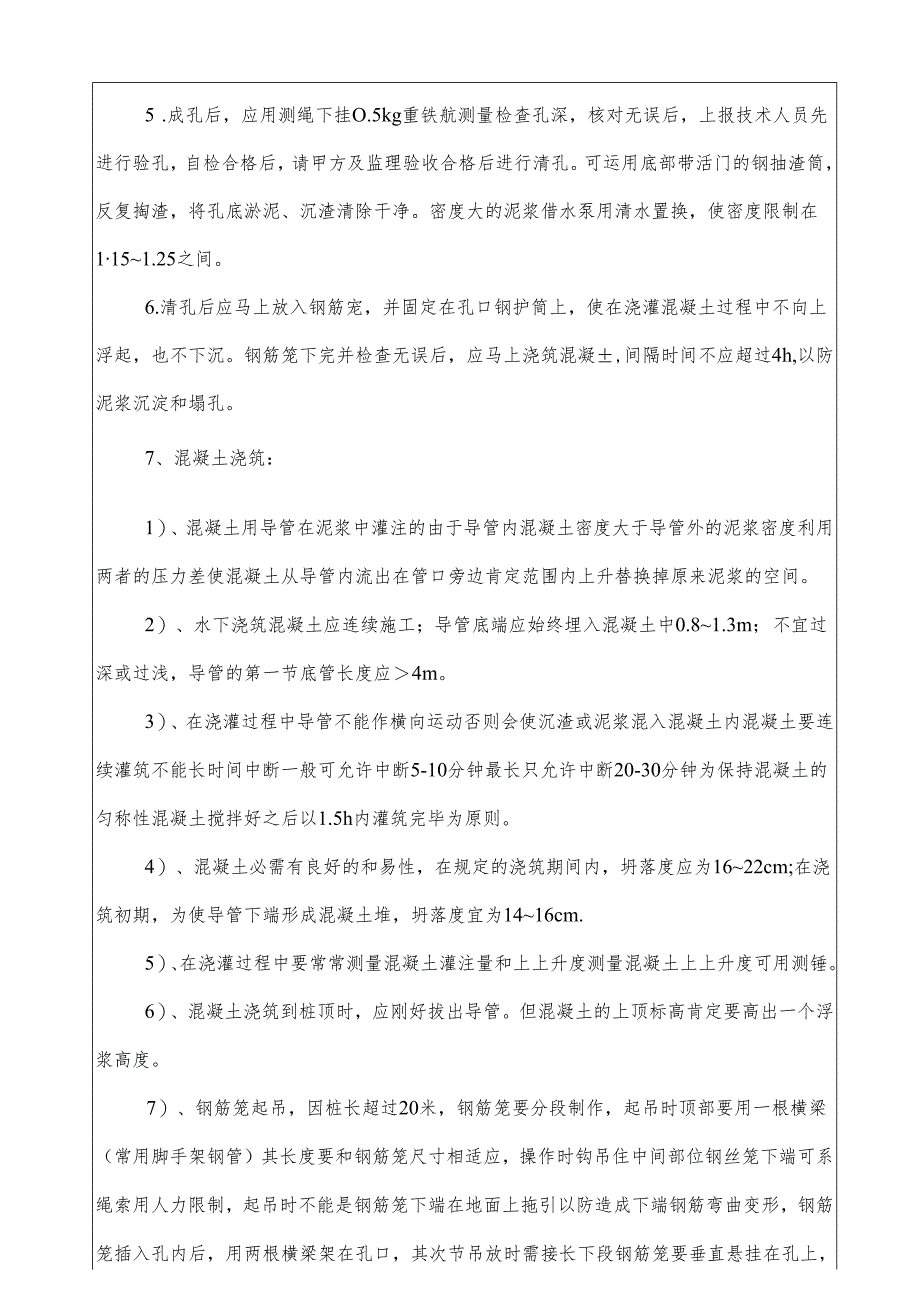

5、偏。对于变层处和易于发生偏斜的部位，应采纳低锤轻击，间断冲击的方法穿过，以保持孔形良好。5 .成孔后，应用测绳下挂O.5kg重铁航测量检查孔深，核对无误后，上报技术人员先进行验孔，自检合格后，请甲方及监理验收合格后进行清孔。可运用底部带活门的钢抽渣筒，反复掏渣，将孔底淤泥、沉渣清除干净。密度大的泥浆借水泵用清水置换，使密度限制在1151.25之间。6.清孔后应马上放入钢筋宠，并固定在孔口钢护筒上，使在浇灌混凝土过程中不向上浮起，也不下沉。钢筋笼下完并检查无误后，应马上浇筑混凝,间隔时间不应超过4h,以防泥浆沉淀和塌孔。7、混凝土浇筑：1）、混凝土用导管在泥浆中灌注的由于导管内混凝土密度大于导管
6、外的泥浆密度利用两者的压力差使混凝土从导管内流出在管口旁边肯定范围内上升替换掉原来泥浆的空间。2）、水下浇筑混凝土应连续施工；导管底端应始终埋入混凝土中0.81.3m；不宜过深或过浅，导管的第一节底管长度应4m。3）、在浇灌过程中导管不能作横向运动否则会使沉渣或泥浆混入混凝土内混凝土要连续灌筑不能长时间中断一般可允许中断5-10分钟最长只允许中断20-30分钟为保持混凝土的匀称性混凝土搅拌好之后以1.5h内灌筑完毕为原则。4）、混凝土必需有良好的和易性，在规定的浇筑期间内，坍落度应为1622cm;在浇筑初期，为使导管下端形成混凝土堆，坍落度宜为1416cm.5）、在浇灌过程中要常常测量混凝土灌
7、注量和上上升度测量混凝土上上升度可用测锤。6）、混凝土浇筑到桩顶时，应刚好拔出导管。但混凝土的上顶标高肯定要高出一个浮浆高度。7）、钢筋笼起吊，因桩长超过20米，钢筋笼要分段制作，起吊时顶部要用一根横梁（常用脚手架钢管）其长度要和钢筋笼尺寸相适应，操作时钩吊住中间部位钢丝笼下端可系绳索用人力限制，起吊时不能是钢筋笼下端在地面上拖引以防造成下端钢筋弯曲变形，钢筋笼插入孔内后，用两根横梁架在孔口，其次节吊放时需接长下段钢筋笼要垂直悬挂在孔上，然后将上段钢筋笼垂直吊起上下两段钢筋笼成直线连接。四、质量标准（一）保证项目1 .灌注桩用的原材料和混凝土强度，必需符合设计要求和施工规范的规定。2 .成孔深
8、度必需符合设计要求，沉渣厚度严禁大于100mm。3 .实际浇筑混凝土量严禁小于计算体积。4 .浇筑后的桩顶标高、钢筋笼（插筋）标高及浮浆的处理，必需符合设计要求和施工规范的规定。（二）允许偏差项目冲（钻）孔灌注桩的允许偏差及检验方法见下表。冲（钻）孔灌注极的允许偏差及检验方法项次项目允许偏差检验方法1主筋间H10尺量检查2钢砸筋间H203助直径104龙长度505桩的位置偏移泥浆护壁成孔灌注桩垂直与桩基中心线12跟桩D/6且不大于200拉线和尺量检查单排桩群桩基础的边班沿桩基中条形基础的桩D/4且不大心群桩基础的中间桩于3006垂直度H/100吊线和尺量检查注：1.D为桩的直径；H为桩长；2.检
9、查数量：按桩数抽查10%,但不少于3根。五、平安交底：1、全部施工人员进入施工现场必需佩带平安帽。2、班（组）长每天施工前必需开班前会，对当天所施工部位的平安要点进行讲解。3、冲击成孔机械操作时应安放平稳，防止冲孔时突然倾倒或冲锤突然下落；造成人员伤亡和设备损坏。4、采纳泥浆护壁成孔，应依据设备状况、地质条件和孔内状况改变，仔细限制泥浆密度流内水头高度、护筒埋设深度、钻机垂直度、钻进和提钻速度等，以防塌孔，造成机具塌陷。5、冲击锤操作时，距落锤6m范围内不得有人员走动或进行其他作业，非工作人员不准进入施工区域内。6、冲孔灌注桩在已成孔尚未灌注混凝土前，应用盖板封严，以免掉土或发生人身平安事故。
10、7、全部成孔设备，电路要架空设置，不得运用不防水的电线或绝缘层有损伤的电线。电闸箱和电动机要有接地装置，加盖防雨罩；电路接头要平安牢靠，开关要有保险装置。8、恶劣气候冲（钻）孔机应停止作业，休息或作业结束时，应切断操作箱上的总开关，并将离电源最近的配电盘上的开关切断。9、混凝土灌注时，装、拆导管人员必需戴平安帽，并留意防止扳手、螺丝等掉入桩孔内；拆卸导管时，其上空不得进行其他作业，导管提升后接着浇注混凝土前，必需检查其是否垫稳或挂牢。六、施工留意事项1、冲击钻具应留意必需连接坚固，总重量不得超过钻机或卷扬机运用说明书规定的重量，钢丝绳不得超负荷运用，以免发生意外事故。2、下钻时应留意先将钻头垂直吊稳后，再导正下入孔内。进入孔内后，不得松刹车，高速下放。提钻时应先缓慢提数米，未遇阻力后，再按正常速度提升。如发觉有阻力，应将钻具下放，使钻头转动方向后再提，不得强行提拉。3、钻进中，当发觉塌孔、扁孔、斜孔时，应刚好处理。发觉缩颈时，应常常提动钻具，修护孔壁，每次冲击时间不宜过长，以防卡钻。4、在浇灌过程中导管不能作横向运动否则会使沉渣或泥浆混入混凝土内。5、混凝土应一次连续浇筑完成中间不能长时间中断。签字栏交底人审核人接受交底人
