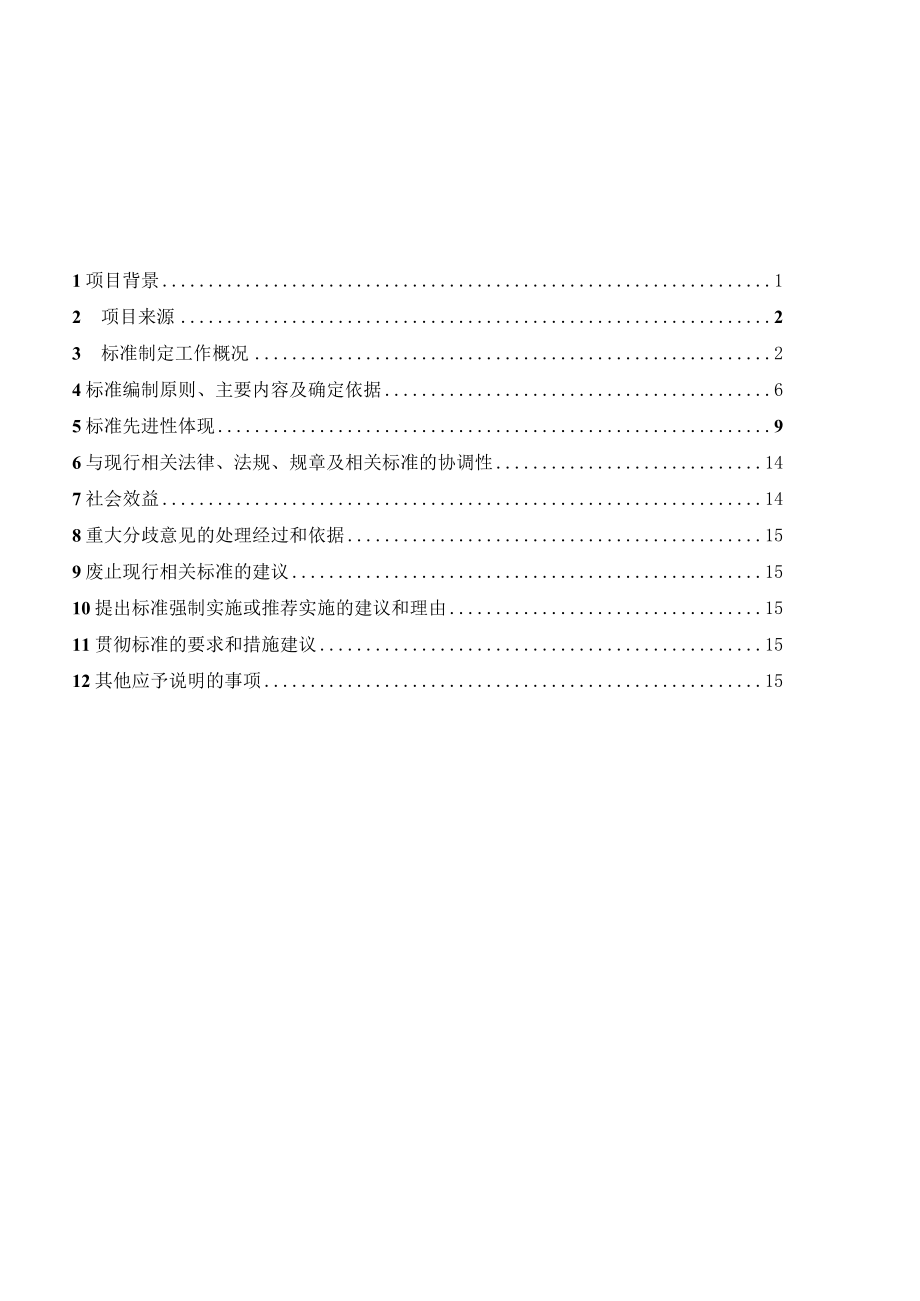

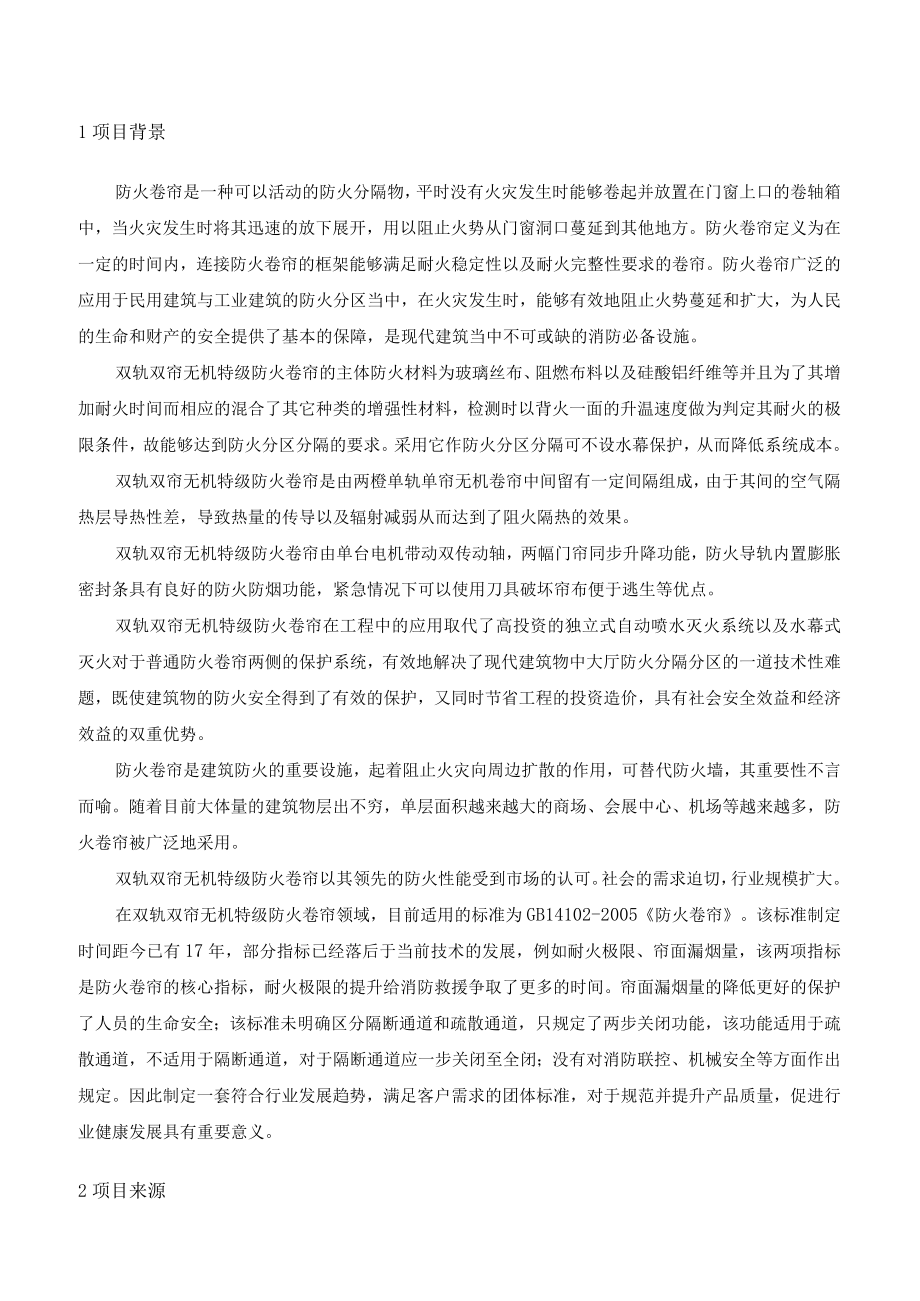

1、双轨双帘无机特级防火卷帘“浙江制造”标准编制说明杭州富阳坚盾门窗科技有限公司2023年3月1项目背景12 项目来源23 标准制定工作概况24标准编制原则、主要内容及确定依据65标准先进性体现96与现行相关法律、法规、规章及相关标准的协调性147社会效益148重大分歧意见的处理经过和依据159废止现行相关标准的建议1510提出标准强制实施或推荐实施的建议和理由1511贯彻标准的要求和措施建议1512其他应予说明的事项151项目背景防火卷帘是一种可以活动的防火分隔物，平时没有火灾发生时能够卷起并放置在门窗上口的卷轴箱中，当火灾发生时将其迅速的放下展开，用以阻止火势从门窗洞口蔓延到其他地方。防火卷帘
2、定义为在一定的时间内，连接防火卷帘的框架能够满足耐火稳定性以及耐火完整性要求的卷帘。防火卷帘广泛的应用于民用建筑与工业建筑的防火分区当中，在火灾发生时，能够有效地阻止火势蔓延和扩大，为人民的生命和财产的安全提供了基本的保障，是现代建筑当中不可或缺的消防必备设施。双轨双帘无机特级防火卷帘的主体防火材料为玻璃丝布、阻燃布料以及硅酸铝纤维等并且为了其增加耐火时间而相应的混合了其它种类的增强性材料，检测时以背火一面的升温速度做为判定其耐火的极限条件，故能够达到防火分区分隔的要求。采用它作防火分区分隔可不设水幕保护，从而降低系统成本。双轨双帘无机特级防火卷帘是由两橙单轨单帘无机卷帘中间留有一定间隔组成，
3、由于其间的空气隔热层导热性差，导致热量的传导以及辐射减弱从而达到了阻火隔热的效果。双轨双帘无机特级防火卷帘由单台电机带动双传动轴，两幅门帘同步升降功能，防火导轨内置膨胀密封条具有良好的防火防烟功能，紧急情况下可以使用刀具破坏帘布便于逃生等优点。双轨双帘无机特级防火卷帘在工程中的应用取代了高投资的独立式自动喷水灭火系统以及水幕式灭火对于普通防火卷帘两侧的保护系统，有效地解决了现代建筑物中大厅防火分隔分区的一道技术性难题，既使建筑物的防火安全得到了有效的保护，又同时节省工程的投资造价，具有社会安全效益和经济效益的双重优势。防火卷帘是建筑防火的重要设施，起着阻止火灾向周边扩散的作用，可替代防火墙，其
4、重要性不言而喻。随着目前大体量的建筑物层出不穷，单层面积越来越大的商场、会展中心、机场等越来越多，防火卷帘被广泛地采用。双轨双帘无机特级防火卷帘以其领先的防火性能受到市场的认可。社会的需求迫切，行业规模扩大。在双轨双帘无机特级防火卷帘领域，目前适用的标准为GB14102-2005防火卷帘。该标准制定时间距今已有17年，部分指标已经落后于当前技术的发展，例如耐火极限、帘面漏烟量，该两项指标是防火卷帘的核心指标，耐火极限的提升给消防救援争取了更多的时间。帘面漏烟量的降低更好的保护了人员的生命安全；该标准未明确区分隔断通道和疏散通道，只规定了两步关闭功能，该功能适用于疏散通道，不适用于隔断通道，对于
5、隔断通道应一步关闭至全闭；没有对消防联控、机械安全等方面作出规定。因此制定一套符合行业发展趋势，满足客户需求的团体标准，对于规范并提升产品质量，促进行业健康发展具有重要意义。2项目来源由杭州富阳坚盾门窗科技有限公司向浙江省市场监督管理局提出立项申请，经浙江省市场监督管理局组织的答辩通过并立项，项目名称：双轨双帘无机特级防火卷帘。3标准制定工作概况3.1 标准制定相关单位及人员3.1.1 本文件牵头组织制订单位：杭州富阳坚盾门窗科技有限公司。3.1.2 本文件主要起草单位：杭州富阳坚盾门窗科技有限公司。3.1.3 本文件参与起草单位：。3.1.4 1.4本文件起草人为：。3.1.5 本文件评审专
6、家组长：。3.2 主要工作过程3.2.1前期准备工作按照“浙江制造”标准工作组构成要求，组建标准研制工作组，明确标准研制重点和提纲,明确各参与单位或人员职责分工、研制计划、时间进度安排等情况。3.2.L1企业现场调研对企业进行现场调研，对“浙江制造”标准立项相关资料进行收集整理。3.2.L2成立标准工作组杭州富阳坚盾门窗科技有限公司召集标准同行、标准化机构、检测机构等相关方成立了标准工作组，明确了各参与单位及人员的职责分工。3.2.1.3明确研制重点双轨双帘无机特级防火卷帘标准研制的重点包括：标准名称、标准适用范围、设计研发、原材料和零部件、工艺装备、检验检测以及产品核心质量特性对应的关键技术
7、要求、相应的检验检测方法。3.2.1.4研制计划及时间安排第一阶段：2022年5月底前成立工作小组，学习、研究国内外相关标准，确定标准改进的路线和方向，明确指标。完成双轨双帘无机特级防火卷帘浙江制造“立项建议书”和“标准草案”的撰写，完成项目申报立项。第二阶段：收到答辩通知，准备答辩材料，进行项目答辩，通过后完成立项。第三阶段：立项完成后一个月内，组织相关单位，召开启动会，完成标准讨论，形成标准征求意见稿。第四阶段：启动会后两周内，向各有关单位发送征求意见稿，并完成各单位意见的征集。第五阶段：征求意见完成后一个月内，召开标准评审会，邀请同行业专家、代表、认证公司代表、标准主要起草人等人员参加。
8、第六阶段：评审会后两周内，完善标准，形成最终稿，并且发布实施。3.2.2标准草案研制3.2.2.1型式试验内规定的全技术指标先进性情况本文件（草案）基本确定了本文件的先进性；充分考虑了“浙江制造”标准制订框架要求、编制理念和定位要求等，全面体现了标准的先进性。标准工作组根据“浙江制造”标准的编制理念，“国内一流、国际先进”的定位要求，以国家标准GB141022005防火卷帘为基础，对标国外先进企业代表。本文件以国家标准为基准，对标国外先进同行技术要求和水平，项目的设置覆盖了国家标准的技术要求，并高于或等于国家标准；同时从行业的发展和产品应用领域的变化要求，从产品防烟性能、耐火性能、适用性、安全
9、性等出发，真正体现了“浙江制造”标准的“国内一流,国际先进”的理念。3.2.2.2基本要求、质量保证方面的先进性情况为响应“浙江制造”标准作为产品综合性标准的理念，从产品的全生命周期角度出发，工作组从产品的设计研发、原材料和零部件、工艺装备、检验检测等生命周期出发，提炼了标准“四精”要求。在基本要求方面：为响应“浙江制造”标准作为产品综合性标准的理念，从产品全生命周期角度出发，“浙江制造”团体标准研制工作组围绕双轨双帘无机特级防火卷帘的设计研发、原材料和零部件、工艺装备、检验检测等方面，进行先进性提炼，涵盖了产品的整个生命周期。（I）在产品设计上：1）应采用计算机辅助软件对产品的结构和外观进行
10、设计；2）应能通过建立产品结构数据库、原材料及配件数据库、对关键结构、关键工艺进行试验评估。（2）原材料及部件：1）感烟火灾探测器应符合GB4715的规定；2）感温火灾探测器应符合GB4716的规定；3）温控释放装置的动作推力应不小于60N；4）防火卷帘帘面装饰布的燃烧性能不应低于GB86242012中BI级（纺织物）的要求；基布的燃烧性能不应低于GB86242012中A级的要求；5）防火卷帘用卷门机应是经国家消防检测机构检测合格的定型配套产品，其性能应符合GB141022005中附录A的规定；6）防火卷帘用控制箱应是经国家消防检测机构检测合格的定型配套产品，其性能应符合GB141022005
11、中附录B的规定。（3）在工艺装备方面：1）应具备夹板成型机、底座成型机、导轨成型机等自动化设备；2）应采用一次性成型工艺制造夹板、底座和导轨。（4）在检验检测方面：1）应配置水浴锅、挠度计、拉力器、千分尺等检测仪器；2）应开展温控释放装置、转轴挠度、无机纤维布断裂强度、材料厚度等项目的检验检测。在质量保证方面：为体现“浙江制造”标准的“精诚服务”这一理念，工作组结合产品实际销售情况，提出在用户遵守产品贮存及使用要求的条件下，从安装调试完成之日起12个月内，如因产品制造质量问题而发生损坏或不能正常工作时，制造商应免费为用户修理、更换零件（不包括易损件）或产品。3.2.2.3按照“浙江制造”标准制
12、订框架要求，及“浙江制造”标准编制理念和定位要求研制标准草案情况。按照“浙江制造”标准制订框架要求，标准草案在基本要求、技术要求、试验方法、检验规则、标志、随行文件、包装、运输和贮存、质量承诺等各个方面进行了全方位的阐述。按照“国内一流、国际先进”的要求，以国家标准为基础，对标国际标杆企业，力求体现最先进的浙江工艺，用高质量来保障品牌生命，成为双轨双帘无机特级防火卷帘这一细分的标杆和领跑者。3.2.2.4标准研讨会研讨情况双轨双帘无机特级防火卷帘标准草案于2023年2月27日在杭州市召开标准研讨会。在标准启动会暨研讨会上，标准研制工作组及相关专家根据“浙江制造”标准要求，针对双轨双帘无机特级防
13、火卷帘产品的基本要求，技术指标要求和质量承诺进行研讨，并对产品核心技术指标对比维度进行探讨，充分考虑“浙江制造”标准制订框架要求、编制理念和定位要求等，全面体现标准的先进性。标准研制工作组及相关专家对标准草案提出以下问题：1）修改标准名称英文名；2）修改完善标准适用范围；3）修改完善基本要求；4）核实“5.2”、“5.3”中应该归为基本要求的条款；5）修改完善5.4.6条款的表述；6）修改完善6.6条款；3.2.3征求意见3.2.4专家评审3.2.5标准报批（根据标准版次调整）4标准编制原则、主要内容及确定依据4.1 编制原则标准编制遵循“合规性、必要性、先进性、经济性、可操作性”的原则，尽可
14、能与国际通行标准接轨，注重标准的可操作性，本文件严格按照GB/T1.1-2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定进行编写和表述。4.1.1 合规性本文件符合相关法律法规、产业政策以及强制性标准的要求，本文件核心指标之外的基本指标均符合相关国、行标的要求。根据“浙江制造”标准的编制理念，“国内一流、国际先进”的定位要求，以行业标准GB141022005防火卷帘为基础，对标国外先进企业代表，本文件在防烟性能、耐火性能、适用性和安全性等均提出先进的标准要求。4.1.2 必要性本文件所有指标均以优化解决双轨双帘无机特级防火卷帘的痛点出发。防火卷帘是建筑防火的重要设施，起着阻止火
15、灾向周边扩散的作用，可替代防火墙，其重要性不言而喻。随着目前大体量的建筑物层出不穷，单层面积越来越大的商场、会展中心、机场等越来越多，防火卷帘被广泛地采用。市场的急剧扩大，对符合当前技术水平的标准的需求非常强烈。本次提出的“浙江制造”标准，规定了双轨双帘无机特级防火卷帘的关键性能指标，为相关生产企业提供参考和指导。4.1.3 先进性本文件先进性的主要表现：(1)漏烟量：国标规定为WO.2m7(m2min),本文件规定WO.lbm/Gn?min),单次烘干量更多。(2)防烟装置贴合面长度：国标规定为“贴合面长度不小于80%”,本文件规定为“贴合面长度不小于85%”，密封性能更好。(3)耐火极限：国标规定为不小于180分钟，本文件规定为不小于240分钟，耐火性能更好。(4)耐火隔热性：国标未规定指标，本文件规定为“背火面平均温升不大于125,最高单点温升不大于160,导轨背火面最高温升不大于300.0,明确规定背火面温升，起到更好的保护作用。(5) 一步关闭性能：国标未规定，本文件规定为“控制箱接第一次报警信号后，控制防火卷帘自动关闭至全闭，无法手动操作开启，直至工作人员确认解除报警“，更适用于隔断通道。(6)两步关闭性能：安装在疏散通道处的防火卷帘应具有两步关闭性能。即控制箱接收到报警信号后，控制防火卷帘自动关闭至中位处停止，
