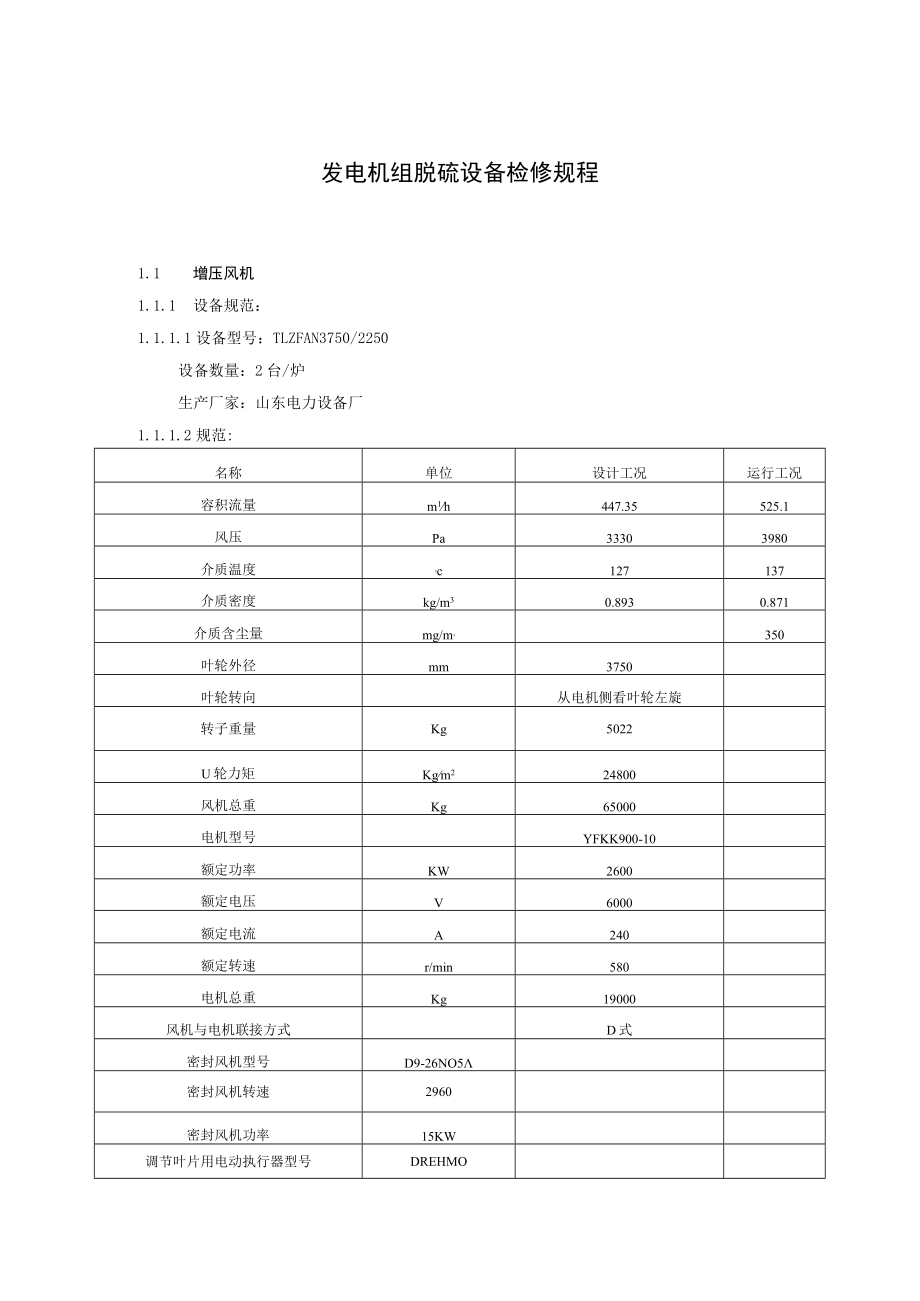

1、发电机组脱硫设备检修规程1.1 增压风机1.1.1 设备规范:1.1.1.1设备型号:TLZFAN3750/2250设备数量:2台/炉生产厂家:山东电力设备厂1.1.1.2规范:名称单位设计工况运行工况容积流量m1h447.35525.1风压Pa33303980介质温度,c127137介质密度kg/m30.8930.871介质含尘量mg/m,350叶轮外径mm3750叶轮转向从电机侧看叶轮左旋转子重量Kg5022U轮力矩Kgm224800风机总重Kg65000电机型号YFKK900-10额定功率KW2600额定电压V6000额定电流A240额定转速r/min580电机总重Kg19000风机与电

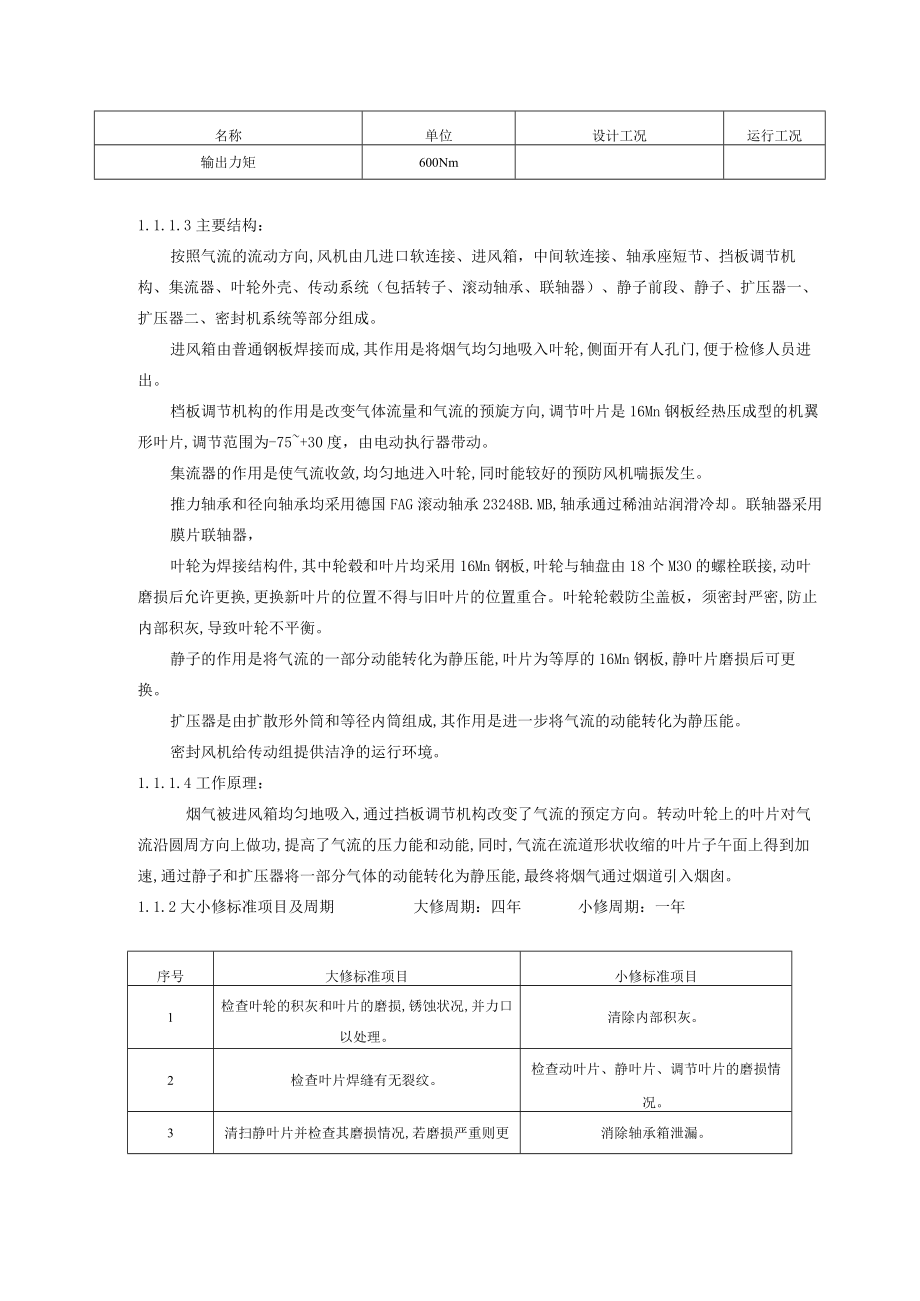

2、机联接方式D式密封风机型号D9-26NO5密封风机转速2960密封风机功率15KW调节叶片用电动执行器型号DREHMO名称单位设计工况运行工况输出力矩600Nm1.1.1.3主要结构:按照气流的流动方向,风机由几进口软连接、进风箱,中间软连接、轴承座短节、挡板调节机构、集流器、叶轮外壳、传动系统(包括转子、滚动轴承、联轴器)、静子前段、静子、扩压器一、扩压器二、密封机系统等部分组成。进风箱由普通钢板焊接而成,其作用是将烟气均匀地吸入叶轮,侧面开有人孔门,便于检修人员进出。档板调节机构的作用是改变气体流量和气流的预旋方向,调节叶片是16Mn钢板经热压成型的机翼形叶片,调节范围为-75+30度,由

3、电动执行器带动。集流器的作用是使气流收敛,均匀地进入叶轮,同时能较好的预防风机喘振发生。推力轴承和径向轴承均采用德国FAG滚动轴承23248B.MB,轴承通过稀油站润滑冷却。联轴器采用膜片联轴器,叶轮为焊接结构件,其中轮毂和叶片均采用16Mn钢板,叶轮与轴盘由18个M3O的螺栓联接,动叶磨损后允许更换,更换新叶片的位置不得与旧叶片的位置重合。叶轮轮毂防尘盖板,须密封严密,防止内部积灰,导致叶轮不平衡。静子的作用是将气流的一部分动能转化为静压能,叶片为等厚的16Mn钢板,静叶片磨损后可更换。扩压器是由扩散形外筒和等径内筒组成,其作用是进一步将气流的动能转化为静压能。密封风机给传动组提供洁净的运行

4、环境。1.1.1.4工作原理:烟气被进风箱均匀地吸入,通过挡板调节机构改变了气流的预定方向。转动叶轮上的叶片对气流沿圆周方向上做功,提高了气流的压力能和动能,同时,气流在流道形状收缩的叶片子午面上得到加速,通过静子和扩压器将一部分气体的动能转化为静压能,最终将烟气通过烟道引入烟囱。1.1.2大小修标准项目及周期大修周期:四年小修周期:一年序号大修标准项目小修标准项目1检查叶轮的积灰和叶片的磨损,锈蚀状况,并力口以处理。清除内部积灰。2检查叶片焊缝有无裂纹。检查动叶片、静叶片、调节叶片的磨损情况。3清扫静叶片并检查其磨损情况,若磨损严重则更消除轴承箱泄漏。序号大修标准项目小修标准项目换。4清扫调

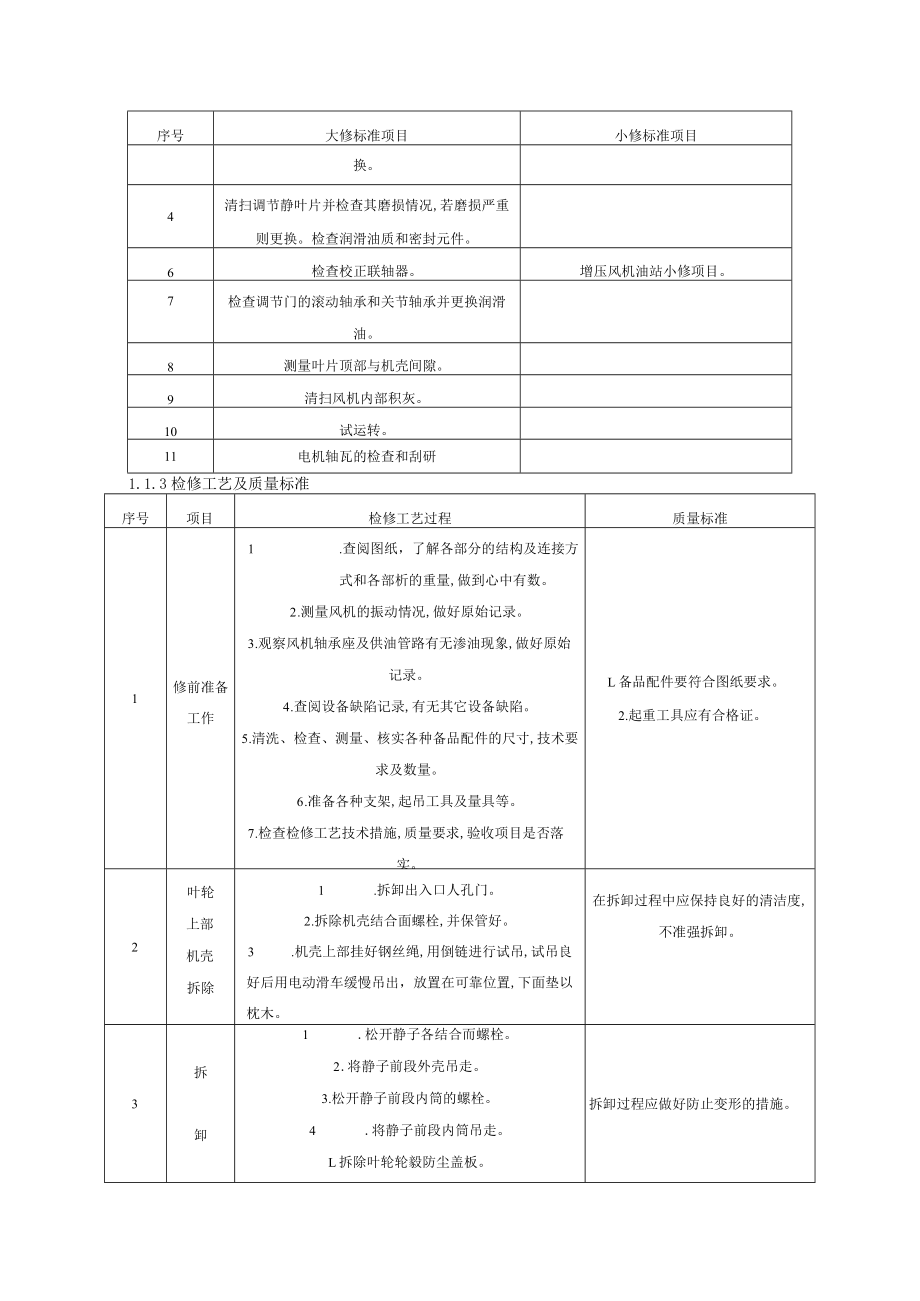

5、节静叶片并检查其磨损情况,若磨损严重则更换。检查润滑油质和密封元件。6检查校正联轴器。增压风机油站小修项目。7检查调节门的滚动轴承和关节轴承并更换润滑油。8测量叶片顶部与机壳间隙。9清扫风机内部积灰。10试运转。11电机轴瓦的检查和刮研1.1.3检修工艺及质量标准序号项目检修工艺过程质量标准1修前准备工作1 .查阅图纸,了解各部分的结构及连接方式和各部析的重量,做到心中有数。2 .测量风机的振动情况,做好原始记录。3 .观察风机轴承座及供油管路有无渗油现象,做好原始记录。4 .查阅设备缺陷记录,有无其它设备缺陷。5 .清洗、检查、测量、核实各种备品配件的尺寸,技术要求及数量。6 .准备各种支架

6、,起吊工具及量具等。7 .检查检修工艺技术措施,质量要求,验收项目是否落实。L备品配件要符合图纸要求。2.起重工具应有合格证。2叶轮上部机壳拆除1 .拆卸出入口人孔门。2 .拆除机壳结合面螺栓,并保管好。3 .机壳上部挂好钢丝绳,用倒链进行试吊,试吊良好后用电动滑车缓慢吊出,放置在可靠位置,下面垫以枕木。在拆卸过程中应保持良好的清洁度,不准强拆卸。3拆卸1 .松开静子各结合而螺栓。2 .将静子前段外壳吊走。3 .松开静子前段内筒的螺栓。4 .将静子前段内筒吊走。L拆除叶轮轮毅防尘盖板。拆卸过程应做好防止变形的措施。序,:项目检修工艺过程质量标准叶轮6 .拆除叶轮背帽及锁垫。7 .装好拆卸叶轮的

7、专用工具。8 .用起吊工具将叶轮吊住,用专用工具将叶轮扒下。9 .将叶轮吊出放于可靠位置。4轴承的拆卸装配1 .拆卸联轴器螺栓,保管好。2 .拆卸推力轴承、上壳吊走。3 .测量承力轴承、径向轴承的各部配合间隙,并做好原始记录。4 .用两组钢丝绳,吊住主轴连同轴承一起垂直吊起。5 .必要时用液压工具和屯拉工具,从主轴上拆卸下轴承6 .装配与之反工序进行,保持全部间隙和间距。测量要认真仔细,记录要准确。7叶轮的安装1 .叶轮叶片、轮毅清理检查,主轴轴颈打磨测量,轴孔打磨测量,检查配合情况,并涂润滑油。2 .用电动葫芦吊叶轮至主轴前端.用专用工具将叶轮压入主轴。3 .背好背帽,锁好锁垫,上好轮毂密封

8、盖。4 .测量调整,叶轮与分流器的轴向间隙,叶轮与静子前端的轴向间隙。5 .测量调整叶轮与外壳间的径向间隙。1 .叶片不得有变形,裂纹等缺陷,各焊缝无裂纹,磨损至5mm应修复,IOmm时应更换.更换新叶片的位置不得与旧叶片的位置重合。2 .叶轮与分流器和叶轮与静子前端间隙为12-18mm.o3 .叶轮与外壳的径向间隙:36i9联轴器找中心1 .用顶丝调整电机位置,用透光法粗找联轴器同心度。2 .在两联轴上分别装上百分表,测量面距差及圆周差,通过微调电机使两个联轴器的同心度在规定的范围内。3 .紧固电机地脚螺栓,同时观察百分表的读数变化。4 .装复对轮外壳,端盖,加油。5 .上防护罩。1 .面距

9、差0.05mm。2 .圆周误差0.05m.03 .当电机轴窜到非负荷侧的顶点时,两连轴器面距必须保持在11.512毫米内。序,:项目检修工艺过程质量标准10试运前的准备工作1 .风机所有地脚螺栓和联接螺栓都应紧固可靠.。2 .叶轮的轴向,径向间隙符合图纸要求。3 .人工盘车数次无磨擦及其它异常。4 .检查调节机构,手动操作调节机构数次,动作应灵活,无卡涩或死点,刻度盘指示与静叶开度一致,风机前后隔绝门开关灵活。5 .电机转向与风机转向一致。L确保风机和管道内没有遗留工具或杂物。2.监视仪表的指示.联锁装置及事故按钮的动作应正确无误。11试运转1.风机启动前先投入油站运行2小时,调整供油压力正常

10、及整个供油系统正常后,启动风机试运行,第一次试运行不少于2小时,检查合格后,方可投入正式运行,检修后的试运转不少于20分钟。2 .检查各轴承的温度,温升以及油位。3 .测量轴承振动值。风机运行正常的振幅为0.01mm,最大振幅为0.25mm,风机轴承双向振幅不超过0.025mm。一一风机噪音水平在距设备外部LO米处不超过85dB(A)o在风机机壳上敷设吸声材料,并进行保温。L供油压力:0.4Mpa.2 .供油量:25Lmin03 .轴承温度60C4 .振动值0.05mm.5 .振速6 .3mmso12电机轴承座的解体L联系热工拆除热工元件。2 .清理轴承座表面,使其见本色,卸轴承座结合面螺栓,

11、取卜轴承座结合面的定位销,旋紧轴承座上盖的吊环。3 .拆卸推力轴承箱上盖,用塞尺测量上瓦与轴颈上部间隙及两侧间隙,做好记录。4 .取下上轴瓦,测量下轴瓦两侧间隙做好记录。5 .同样方法拆卸和测量承力轴承的各部配合间隙,并做好原始记录。6 .用两组钢丝绳,手拉葫芦分别吊住电机主轴的联轴器端和风扇端C(用千斤顶将大轴顶起5mm左右,取下下瓦,承力瓦取下下瓦时,要将叶轮的上盖拆下螺栓顶起5mm左右才能将下瓦抽出。)7 .两组手拉葫芦同时用力,将主轴稍微拉起。8 .分别取下推力侧和承力侧下瓦,检查轴瓦,对异常情况作好记录并进行处理。1 .测量要认真仔细,记录要准确。2 .拆卸过程不准损伤瓦面。序,:项

12、目检修工艺过程质量标准13轴瓦的刮研L轴瓦的刮研。2 .用煤油清洗瓦面,然后轴瓦表面作外观检查,看筲金层有无裂纹,砂眼重皮和钙金剥落等缺陷。3 .查明轴瓦与轴颈的配合情况,将瓦面和轴颈擦洗干净,在轴颈上涂以薄薄一层红丹粉油.然后把轴瓦扣在轴颈上,用手压住轴瓦,同时沿周向对轴颈作往复滑动.往第数次后,便将轴瓦取下,查看接触情况.此时会发现轴瓦内表面有的地方有红油点,有的地方有黑点,有的地方有亮点.无红油点处就表明轴瓦与轴颈无接触,且间隙较大,红点表示二者虽有接触,但间隙较小,黑点说明它比红点高,轴瓦与轴略有接触,而亮点表明接触最重,亦即最高点。4 .不符合要求时,需对高点进行削平,然后再按(1)

13、进行检查。5 .反复多次,直至符合要求为止。1 .轴瓦不得有起皮、脱胚、凹陷、裂纹、砂眼等缺陷。2 .轴颈顶隙:0.150.30mmO1 .轴颈侧隙:0.100.15mm接触角60度。2 .当推力瓦面和轴肩接触时,径向轴承靠电机侧的端面应和轴肩保持8mm间隙,另一侧留有4mm间隙。3 .推力瓦面两侧间隙之和为Imnl,接触点均匀为12点每平方厘米。14轴瓦装复及间隙调整L清洗轴承座及轴瓦。2.复装轴瓦。3 .测量并调整轴瓦顶部间隙,侧间隙.压铅丝法:截取长为1020mm直径约为轴颈直径的1.5/10004/1000的铅丝数段,涂以黄油粘贴在轴颈的最上部.和上下瓦接合面处,盖上上瓦及上瓦盖.均匀

14、地拧紧螺栓.(不一定拧到工作状态)把铅丝压扁.然后取下瓦盖,取下铅丝用千分尺测量被压扁的铅丝厚度,则顶隙可用下式算出:b=(cl+c2)/2(dl+d2+d3+d4)/4其中b:顶间隙mmc:轴颈上铅丝平均厚度mmd:上下瓦接合面两侧铅丝的平均厚度nun.若b0,则为紧力。4 .用水平仪,水平尺及大型水平尺来测量轴承座水平度。5,不符合要求的通过改变轴承座下面垫片厚度来调整轴承座的高度。4 .将主轴放入轴瓦内,再次进行校正。5 .扣上上盖,拧紧上下壳体的联接螺栓,并转动转子数圈。8.打开上盖,检查轴瓦两侧间隙,再吊起转子复查轴瓦与轴颈的接触1 .轴承座的不平度为0.2/1000轴长,中心度偏差:偏离中心线的数值不允许超过0.04un.O2 .轴瓦背面同盖的紧力为0.03mm.3 .间隙为0.30.5m)o序,:项目检修工艺过程质量标准情况,对不符合要求的部位应
