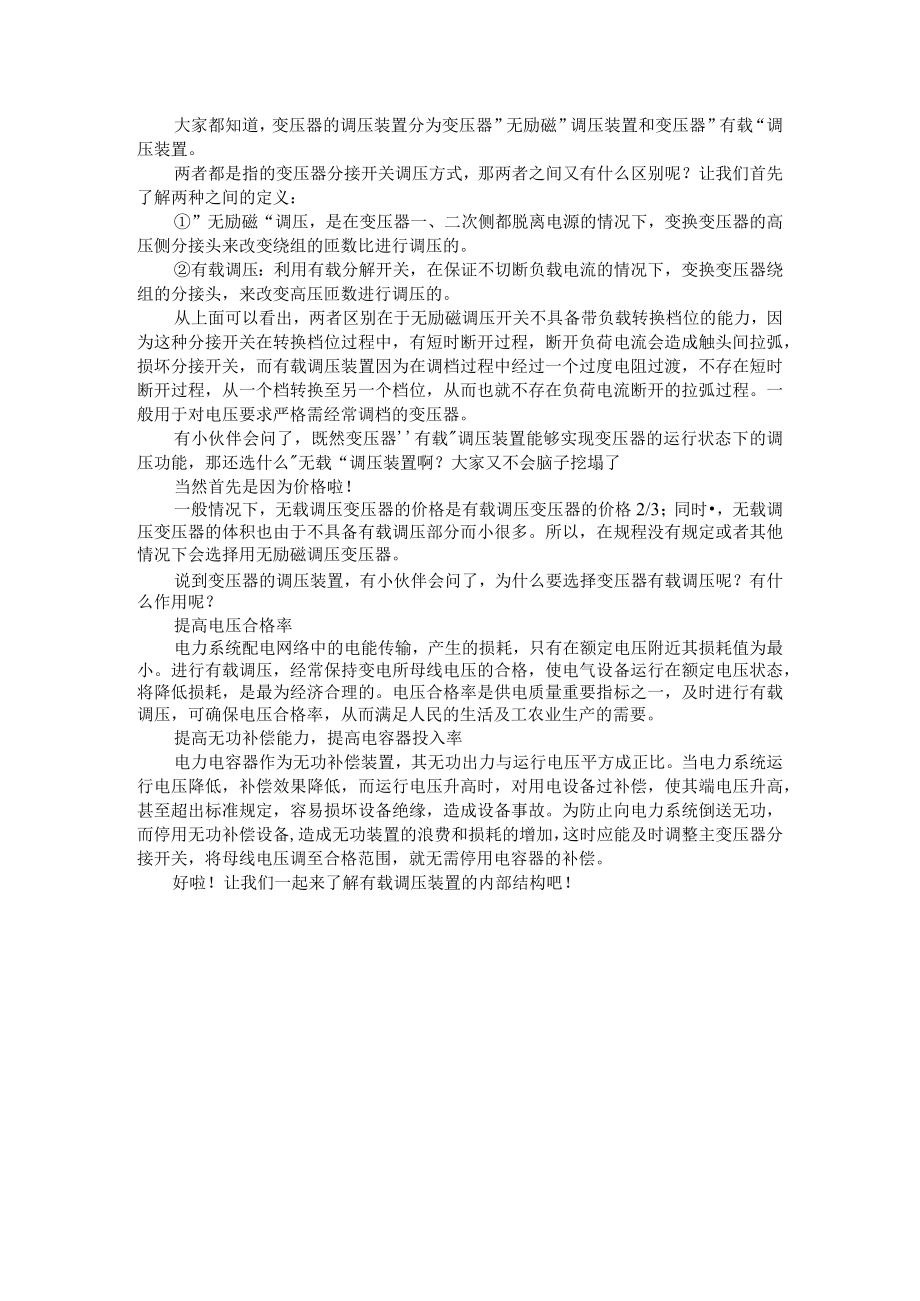

1、大家都知道，变压器的调压装置分为变压器”无励磁”调压装置和变压器”有载“调压装置。两者都是指的变压器分接开关调压方式，那两者之间又有什么区别呢？让我们首先了解两种之间的定义：”无励磁“调压，是在变压器一、二次侧都脱离电源的情况下，变换变压器的高压侧分接头来改变绕组的匝数比进行调压的。有载调压：利用有载分解开关，在保证不切断负载电流的情况下，变换变压器绕组的分接头，来改变高压匝数进行调压的。从上面可以看出，两者区别在于无励磁调压开关不具备带负载转换档位的能力，因为这种分接开关在转换档位过程中，有短时断开过程，断开负荷电流会造成触头间拉弧，损坏分接开关，而有载调压装置因为在调档过程中经过一个过度电
2、阻过渡，不存在短时断开过程，从一个档转换至另一个档位，从而也就不存在负荷电流断开的拉弧过程。一般用于对电压要求严格需经常调档的变压器。有小伙伴会问了，既然变压器有载调压装置能够实现变压器的运行状态下的调压功能，那还选什么无载“调压装置啊？大家又不会脑子挖塌了当然首先是因为价格啦！一般情况下，无载调压变压器的价格是有载调压变压器的价格2/3；同时，无载调压变压器的体积也由于不具备有载调压部分而小很多。所以，在规程没有规定或者其他情况下会选择用无励磁调压变压器。说到变压器的调压装置，有小伙伴会问了，为什么要选择变压器有载调压呢？有什么作用呢？提高电压合格率电力系统配电网络中的电能传输，产生的损耗，
3、只有在额定电压附近其损耗值为最小。进行有载调压，经常保持变电所母线电压的合格，使电气设备运行在额定电压状态，将降低损耗，是最为经济合理的。电压合格率是供电质量重要指标之一，及时进行有载调压，可确保电压合格率，从而满足人民的生活及工农业生产的需要。提高无功补偿能力，提高电容器投入率电力电容器作为无功补偿装置，其无功出力与运行电压平方成正比。当电力系统运行电压降低，补偿效果降低，而运行电压升高时，对用电设备过补偿，使其端电压升高，甚至超出标准规定，容易损坏设备绝缘，造成设备事故。为防止向电力系统倒送无功，而停用无功补偿设备,造成无功装置的浪费和损耗的增加，这时应能及时调整主变压器分接开关，将母线电

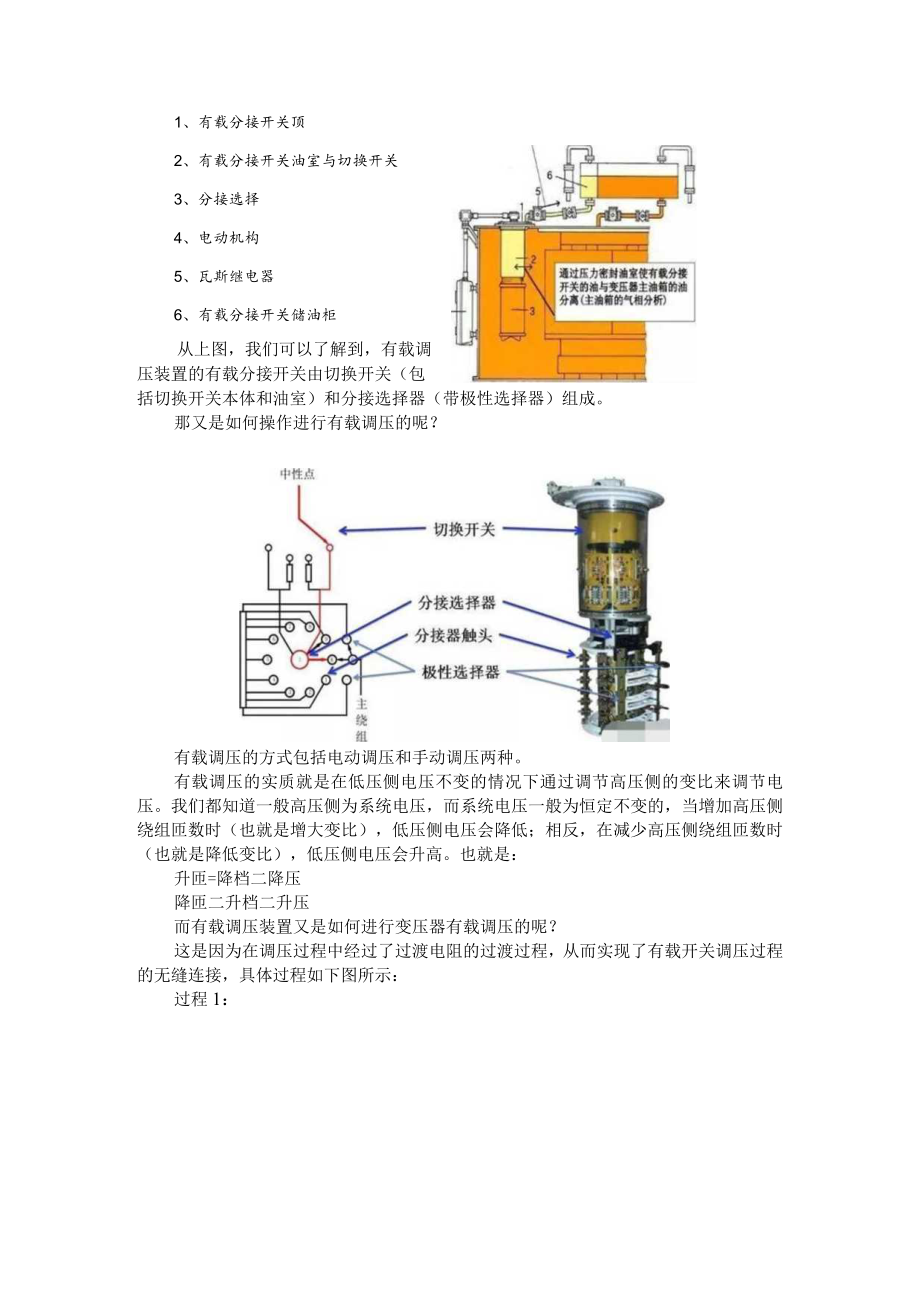

4、压调至合格范围，就无需停用电容器的补偿。好啦！让我们一起来了解有载调压装置的内部结构吧！1、有载分接开关顶2、有载分接开关油室与切换开关3、分接选择4、电动机构5、瓦斯继电器6、有载分接开关储油柜从上图，我们可以了解到，有载调压装置的有载分接开关由切换开关（包括切换开关本体和油室）和分接选择器（带极性选择器）组成。那又是如何操作进行有载调压的呢？有载调压的方式包括电动调压和手动调压两种。有载调压的实质就是在低压侧电压不变的情况下通过调节高压侧的变比来调节电压。我们都知道一般高压侧为系统电压，而系统电压一般为恒定不变的，当增加高压侧绕组匝数时（也就是增大变比），低压侧电压会降低；相反，在减少高压

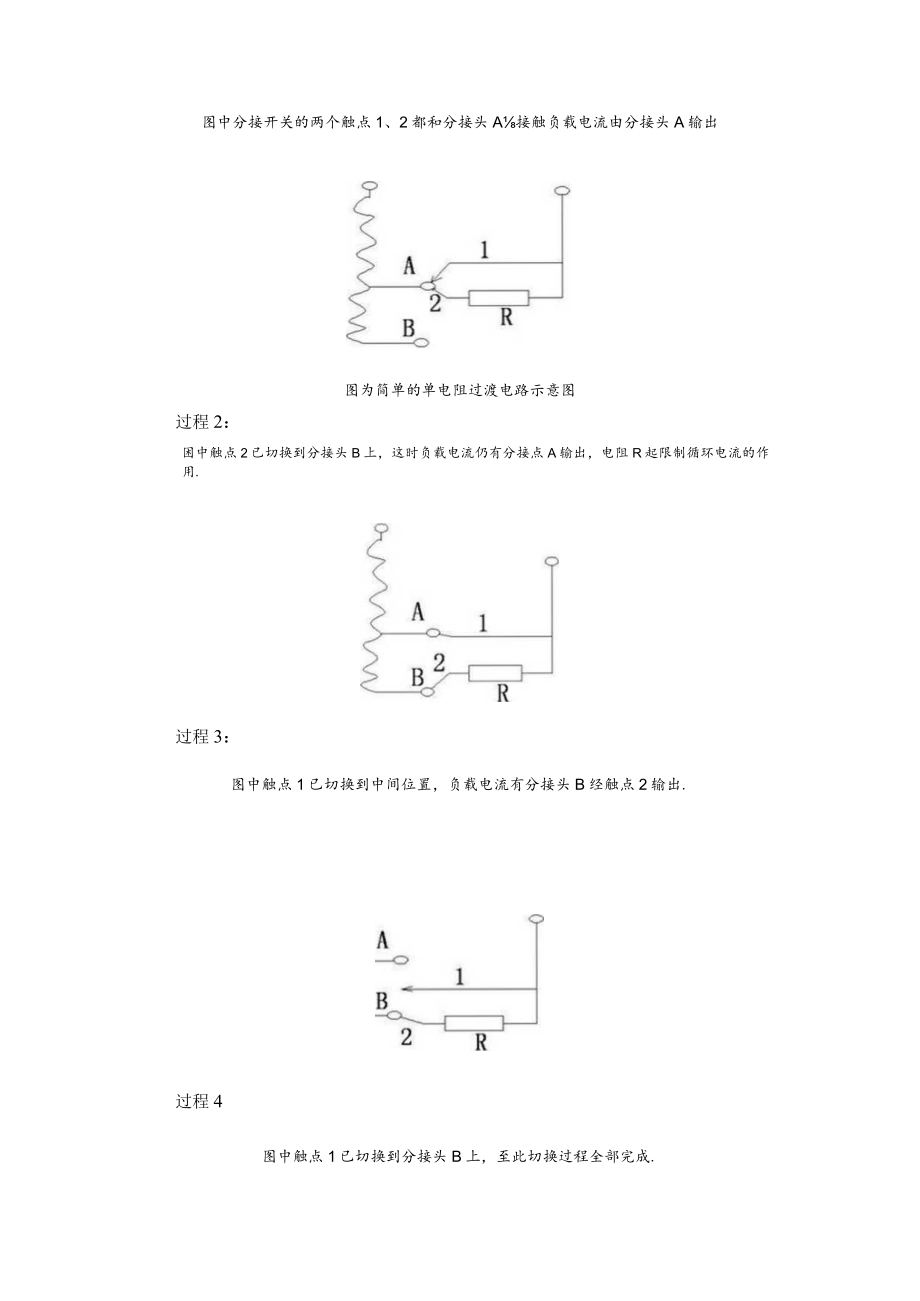

5、侧绕组匝数时（也就是降低变比），低压侧电压会升高。也就是：升匝=降档二降压降匝二升档二升压而有载调压装置又是如何进行变压器有载调压的呢？这是因为在调压过程中经过了过渡电阻的过渡过程，从而实现了有载开关调压过程的无缝连接，具体过程如下图所示：过程1：图中分接开关的两个触点1、2都和分接头A接触负载电流由分接头A输出图为简单的单电阻过渡电路示意图过程2：困中触点2已切换到分接头B上，这时负载电流仍有分接点A输出，电阻R起限制循环电流的作用.过程3：图中触点1已切换到中间位置，负载电流有分接头B经触点2输出.过程4图中触点1已切换到分接头B上，至此切换过程全部完成.经过以上四个过程，有载开关就完成了
6、有载调压的无缝连接。那么，变压器在什么情况下不能进行有载调压呢？变压器过负荷运行时（特殊情况除外）有载调压装置的轻瓦斯动作报警时有载调压装置的油耐压不合格或油标中无油时调压次数超过规定时调压装置发生异常时有童鞋会问啦，在有载调压装置异常情况下禁止调节也就罢了，为什么过负荷也闭锁有载调压开关呢？这是因为主变正常情况下在带载调压过程中，主接头和目标分接头之间存在电压差进而产生环流，所以在调压过程中是并接电阻来旁路环流和负荷电流，并联电阻需要承受很大的电流。当主变在发生过负荷运行时，主变的运行电流超过了分接开关的额定电流可能会烧毁分接开关的辅助接头。所以为防止分接头的拉弧现象，当主变过负荷运行时禁止
7、进行有载调压，若强制调压可能会导致有载调压装置烧坏，有载重瓦斯动作，跳开主变开关。电力设备高压试验的调压器使用分析摘要：调压器应用于电力设备高压试验中，可对电力设备高压试验的安全性、可靠性以及参数指标等方面进行综合控制。故此，以电力设备高压试验为依据，对移圈调压器、感应调压器、接触调压器在电力设备高压试验中的实际应用展开讨论，并对调压器的卸压、漏气问题等方面进行处理与控制，旨在实现电力设备高压试验中的调压器使用效果提升。关键词：电力设备高压试验调压器调节方式Abstract：Voltageregulatorisusedinhighvoltagetestofpowerequipment,whic
8、hcancomprehensivelycontrolthesafety,reliabilityandparameterindexofhighvoltagetestofpowerequipment.Therefore,basedonthehigh-voltagetestofpowerequipment,thispaperdiscussesthepracticalapplicationofcoilshiftregulator,inductionregulatorandcontactregulatorinthehigh-voltagetestofpowerequipment,anddealswith
9、andcontrolsthepressurereliefandairleakageoftheregulator,inordertoimprovetheuseeffectoftheregulatorinthehigh-voltagetestofpowerequipment.KeyWords：Powerequipment;Highvoltagetest;Voltageregulator;Regulatingmethod甯压是电能质量检测的重要标准，对电力系统的安全运行、稳定性会产生直接影响。在电力设备高压试验中，利用调压器的调压特性，对输出电压、频率、输出容量的变化波动进行合理化控制，有利于进一步
10、提高调压器在电力设备高压试验中的实际应用效果1。1调压器在电力设备高压试验中的使用要求在正常情况下，开启电力设备高压试验前，需要在变压器的前端安装调压器，并且要保证调压器的规格符合试验要求。电力设备高压试验中，调压器的具体使用要求为：保证电压输出的稳定性、高质量;保证调压器的调压特性;降低使用中产生的噪声;保证输出电压、频率、输出容量变化波动等基础参数。在计算过程中，基础参数误差小则说明仪器的量程度相对较高。在实际检验中，提高读数与标准值的准确性，保证两者之间的差值小于准确度，对进一步提高调压器的实际应用效果有积极作用2。2常用调压器介绍在电力设备高压试验中，常用的调压器包括移圈调压器、感应调
11、压器、接触调压器。不同调压器的结构、工作原理等存在较大差异，并且适用的场合也存在一定差异3-4。2.1 移圈调压器移圈调压器的电磁运行原理、内部结构与变压器的运行原理、结构接近。在实际应用中，通过短路绕组，沿着铁芯柱的方向进行上下移动，通过改变两个绕组在主回路中的电压、阻抗分配，达到对输出电压进行调节的目的5。移圈调压器不是通过触点的方式进行调节，并且在对电压进行调节的过程中，电压相对比较均匀平滑，操作方法相对简单，适用于一般的电力设备高压试验。具体电路原理如图1所示。移圈调压器具有较大的漏坑，承受的电流冲击比较大。在电流冲击过大的状态下，输出的波形出现畸变的概率会增加，影响整体的调压效果。与
12、此同时，移圈调压器的传动组件、动线圈结构在长期使用后，极容易出现磨损、松动的情况,会增加噪声振动。在对电力系统中的电压损耗计算时，可以利用潮流计算的方式进行计算。2.2 感应调压器感应调压器的电磁原理以及整体结构与绕线式堵转异步发动机相似，能量转换关系与变压器比较接近。调压器可通过对子角位移进行调节，改善转子、定子绕组电势感应幅值以及相位，从而达到无触点调压的目的。感应调压器的综合经济技术指标高于移圈调压器，阻抗比较小，且电压输出在50%100%范围内，阻抗值明显降低。2.3 接触调压器接触调压器属于可保证电压连续输出的自耦变压器，输出的电压波形具有正弦性特征，输出电压的下限数值为0,具有线性
13、、连续、平滑的调压特征。在此基础上，可将短路阻抗控制在最小范围内，其输入电压、输出电压相位基本相同，而且运行噪声相对比较小，对电力设备高压调节控制有积极作用。在实际应用中，可根据铁芯形式的差异将接触调压器划分为柱式、环式两种。传统小容量电力设备，在对电压进行调节的过程中，可以通过环式接触调压器进行调节与控制。在实际应用中，接触电压器触点调节会出现火花,触点的容量也会受到一定的影响，解决接触调压器的触点调节问题，可提升接触调压器的实际应用效果。3调压器结构、功能的优化设计在电力设备高压试验中，调压器的作用是对压力值进行调整与控制，在保证电力设备安全试验的前提下，对电力设备的高压承载、压力波动变化
14、等方面进行综合控制。在这一需求视角下，结合调压器本身的负载特性，可通过电阻对电压调整变化进行控制。在稳态情况下，负载电压波形与电源电压波形变化有直接关系，负载电流与负载电压的波形基本相同。阻感负载方面，可对阻感负载下的电压波动变化进行调控，并对放电时间、调压过程等方面进行优化，负载被过充电,放电时间会相对延长。所以，在调压控制过程中，可对调压器的设计过程进行优化，实现调压控制效果提升。在对调压器与高压试验过程进行控制的过程中，可通过电量转换，对传感信息进行处理，在进行主电路元件选择与电压调节后，提高电力设备的电流、电压、电阻等方面的变化控制水平。在对电路进行保护与控制中，可对调压器的过流保护进
15、行控制，提高电力设备在高压试验中的安全性。其中，晶闸管设备在实际运行的过程中，可通过交流供电电网进入，并对电力设备高压试验中的输出变化进行数据统计，对可以承受的最大峰值电压、电源电压、电路接线形式等信息进行记录，如果存在异常数据，对调压器的调压参数进行调整，这对实现电力设备高压试验的电压控制效果提升有现实意义。根据高压变化状态，可对电压幅度进行抑制与控制;根据需要在电路中的电力设备位置以及高压变化状态，对调压器与电力设备高压状态进行调节，而且电压幅值的抑制与控制，可在电压作用下，对调压器的技术参数进行调整，提高调压器在电力设备高压试验中的节能效果以及安全性、可靠性6。通过调压器，可对电力设备的
16、运行状态、技术参数等方面进行控制，并结合电力设备的电压承载力，对电压调节过程进行优化，满足电力设备高压试验的运行控制需求。4调压器在电力设备高压试验中的应用策略4.1 卸压控制在电力设备高压试验中，调压器会出现卸压的情况，这与螺钉安装、卡滞、调节杆偏移等有直接关系。在实践操作的过程中，可关闭小入口的阀门，并对零位螺钉进行调节与控制。4.2 调压器漏气控制电力设备高压试验中，调压器出现漏气问题，与O型圈、连接部分密封度等有直接关系。所以，调节座、调节杆可通过关闭气路的方式进行密封控制。在对故障位置进行检查与分析中，可结合调压器的实际情况，对调节器的运行状态进行调整，解决卸压口漏气问题7-8。零位调节出现漏气的情况，可对
