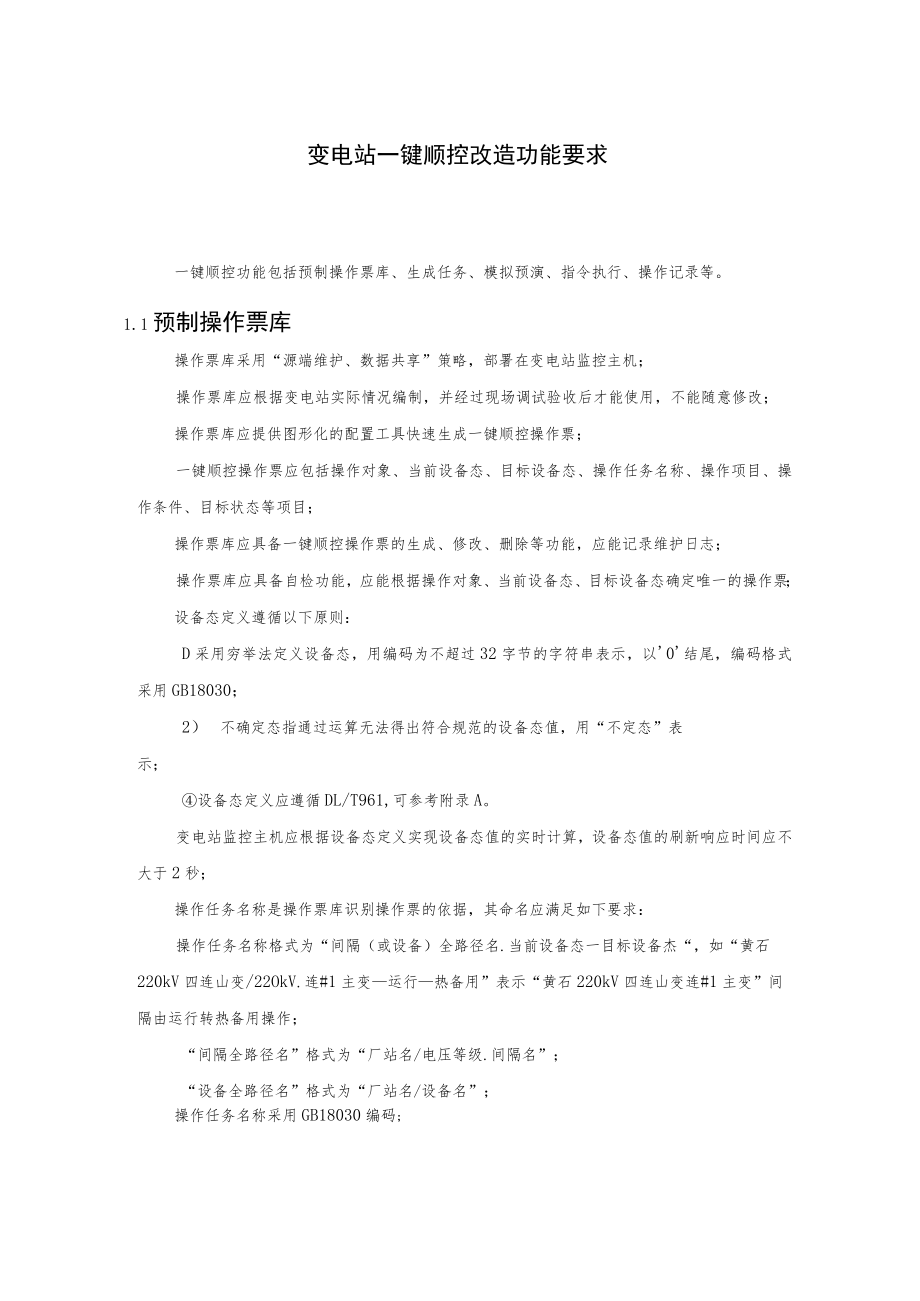

1、变电站一键顺控改造功能要求一键顺控功能包括预制操作票库、生成任务、模拟预演、指令执行、操作记录等。1.1预制操作票库操作票库采用“源端维护、数据共享”策略，部署在变电站监控主机；操作票库应根据变电站实际情况编制，并经过现场调试验收后才能使用，不能随意修改；操作票库应提供图形化的配置工具快速生成一键顺控操作票；一键顺控操作票应包括操作对象、当前设备态、目标设备态、操作任务名称、操作项目、操作条件、目标状态等项目；操作票库应具备一键顺控操作票的生成、修改、删除等功能，应能记录维护日志；操作票库应具备自检功能，应能根据操作对象、当前设备态、目标设备态确定唯一的操作票；设备态定义遵循以下原则：D采用穷
2、举法定义设备态，用编码为不超过32字节的字符串表示，以0结尾，编码格式采用GB18030；2）不确定态指通过运算无法得出符合规范的设备态值，用“不定态”表示；设备态定义应遵循DL/T961,可参考附录A。变电站监控主机应根据设备态定义实现设备态值的实时计算，设备态值的刷新响应时间应不大于2秒；操作任务名称是操作票库识别操作票的依据，其命名应满足如下要求：操作任务名称格式为“间隔（或设备）全路径名.当前设备态一目标设备杰“，如“黄石220kV四连山变/22OkV.连#1主变运行热备用”表示“黄石220kV四连山变连#1主变”间隔由运行转热备用操作；“间隔全路径名”格式为“厂站名/电压等级.间隔名
3、”；“设备全路径名”格式为“厂站名/设备名”；操作任务名称采用GB18030编码;1.2生成任务生成任务流程如图23所示;图23生成任务流程图用户权限校验：变电站就地操作采用操作人、监护人同时“口令+指纹”进行权限校验，权限校验不通过应禁止操作；新建/添加操作任务：新建一个操作任务，或添加一个操作任务与已生成的操作任务进行任务组合。新建任务结束后“新建任务”按钮上的描述应变为“添加任务”。在一个生成任务流程结束前，应禁止再次新建/添加任务。选择操作对象：选择需要操作的间隔或保护装置；核对当前状态:判断选择的操作对象的当前设备态是否和生成任务要求的当前设备态一致，若不一致应禁止生成任务；选择目标
4、状态：核对当前状态完成后，才允许选择操作对象的目标设备态;生成操作任务：根据选择的操作对象、当前设备态、目标设备态，在操作票库内自动匹配唯一的操作票，若匹配成功则回复肯定确认，否则回复否定确认；生成操作任务时，变电站监控主机应自动核对任务指令中的当前设备态与操作对象实际状态的一致性，若不一致应报错退出；生成操作任务时应更新操作条件列表，操作条件列表应包含所有操作项目操作前需要具备的设备控制电源正常、绝缘介质压力正常、操作把手在远方位置等必要条件，操作条件应能根据设备名称自动分类整理，可参考附录B；生成操作任务时应更新目标状态列表，目标状态列表应包含所有操作项目操作后的操作对象位置接点状态、压板
5、状态、当前定值区号等主要判据和电流/电压变化、带电显示装置信号、压力传感器状态等辅助判据，目标状态应能根据操作项目顺序自动分类整理；生成操作任务后，变电站监控主机应将操作任务的目标设备态模拟置为满足；进行任务组合时，应在上一操作任务生成后的模拟断面上判断下一操作任务的当前设备态是否满足，若不满足应禁止任务组合；1.3模拟预演模拟预演应以生成任务成功为前提；模拟预演全过程应包括检查操作条件、预演前当前设备态核实、监控系统内置防误闭锁校验、智能防误主机防误校核、单步模拟操作，全部环节成功后才可确认模拟预演完毕，模拟预演流程如图24所示；图24模拟预演流程图检查操作条件：模拟预演前应检查操作条件列表
6、是否全部满足，若有不满足项应禁止模拟预演并提示错误；预演前当前设备态核实：模拟预演前应检查指令中的当前设备态与操作对象的实际状态是否一致，若不一致应禁止模拟预演并提示错误；监控系统内置防误闭锁校验：模拟预演时，所有步骤应经监控主机内置防误逻辑闭锁校验，若校验不通过应终止模拟预演并提示错误；智能防误主机防误校核：模拟预演时，所有步骤应经独立智能防误主机防误逻辑校核，若校核不通过应终止模拟预演并提示错误；单步模拟操作：模拟预演过程中每一个操作项目的预演结果应逐项显示，任何一步模拟操作失败，应终止模拟预演并说明失败原因；预演成功后，应使能“执行”按钮，并禁用“预演按钮。1.4指令执行指令执行全过程应
7、包括启动指令执行、检查操作条件、执行前当前设备态核实、顺控闭锁信号判断、全站事故总判断、单步执行前条件判断、单步监控系统内置防误闭锁校验、单步智能防误主机防误校核、下发单步操作指令、单步确认条件判断，全部环节成功后才可确认指令执行完毕，指令执行流程如图25所示；图25指令执行流程图启动指令执行：指令执行应以模拟预演成功为前提；执行前当前设备态核实：指令执行前应检查指令中的当前设备态与操作对象的实际状态是否一致，若不一致应禁止指令执行并提示错误；检查操作条件：单步执行前应判断操作条件是否满足，若不满足，应终止指令执行并提示错误，将不满足项明显标识；顺控闭锁信号判断：单步执行前应判断是否有闭锁信号
8、，若有闭锁信号发生，应终止指令执行并提示错误，点亮“异常告警”指示灯；全站事故总判断：单步执行前应判断是否有全站事故总信号，若有全站事故总信号发生，应终止指令执行并提示错误，点亮“故障跳闸”指示灯；单步执行前条件判断：单步执行前应判断本步操作的执行前条件是否满足，若不满足应终止操作，并弹出提示错误，点亮“异常告警”指示灯；单步监控系统内置防误闭锁校验：单步执行前本步操作应经监控主机内置防误逻辑闭锁校验，若校验不通过应终止操作，并弹出提示错误，点亮“防误闭锁”指示灯;单步智能防误主机防误校核：单步执行前本步操作应经独立智能防误主机防误逻辑校核，若校核不通过应终止操作，并提示错误，点亮“防误闭锁”
9、指示灯；下发单步操作指令：向装置下发操作指令，开始执行本步操作指令；指令执行过程结果应逐项显示，执行每一步操作项目之后应更新操作条件、目标状态；应具备人工干预功能，在指令执行过程中应能够暂停执行操作，任务暂停后应能够继续执行操作，在任务执行过程中应能够终止执行操作；一键顺控任务暂停时限应可系统设置，超时后一键顺控操作应自动终止；单步确认条件判断：单步执行结束后应判断本步操作的确认条件是否满足，若不满足应自动暂停执行操作，并弹出提示错误；以先来先执行为基本原则，指令正在执行时，后续到达的指令应被闭锁，并回复不执行。1.5操作记录应具备操作记录功能，存储在历史库中；应记录一键顺控指令源、执行开始时间、结束时间、每步操作时间、操作用户名、操作内容等信息，为分析故障以及处理提供依据；操作记录应提供查询功能，不可删除、修改。
