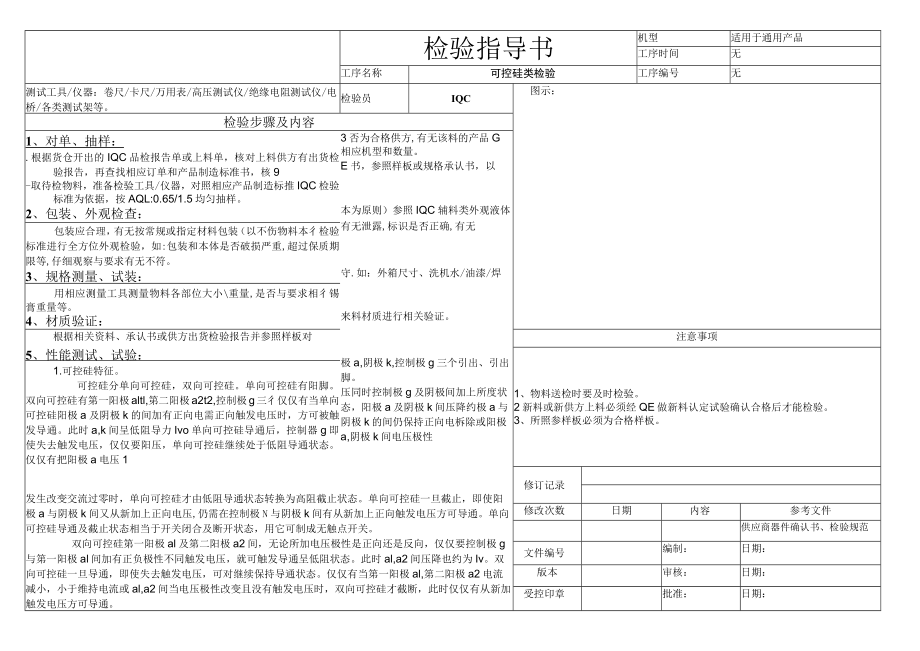

可控硅类检验指导书2.docx_第1页
第1页 / 共2页

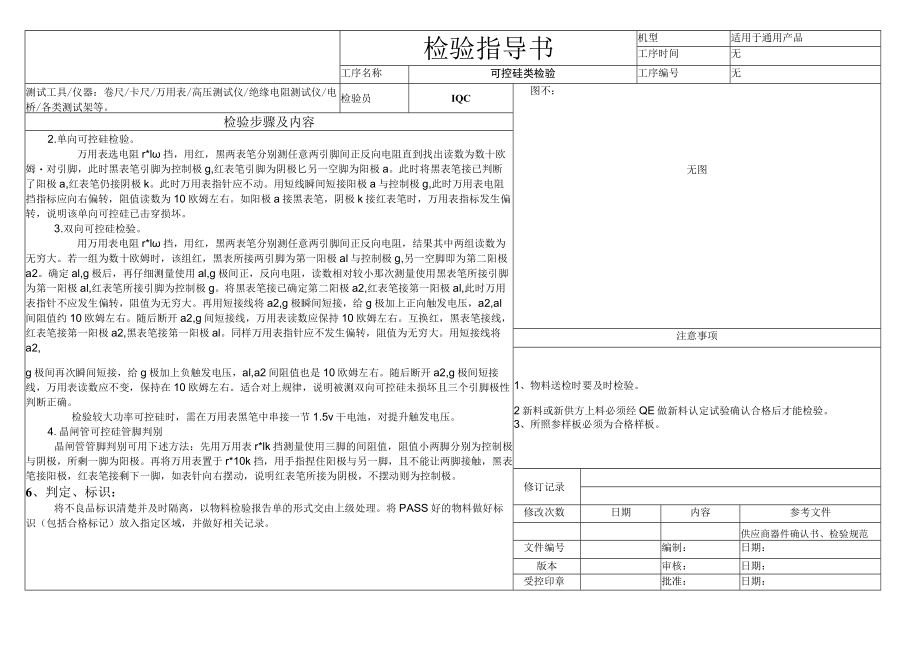

可控硅类检验指导书2.docx_第2页
第2页 / 共2页
亲,该文档总共2页,全部预览完了,如果喜欢就下载吧!
资源描述

《可控硅类检验指导书2.docx》由会员分享,可在线阅读,更多相关《可控硅类检验指导书2.docx(2页珍藏版)》请在第壹文秘上搜索。

1、检验指导书机型适用于通用产品工序时间无工序名称可控硅类检验工序编号无测试工具/仪器:卷尺/卡尺/万用表/高压测试仪/绝缘电阻测试仪/电桥/各类测试架等。检验员IQC图示:检验步骤及内容1、对单、抽样:.根据货仓开出的IQC品检报告单或上料单,核对上料供方有出货检验报告,再查找相应订单和产品制造标准书,核9-取待检物料,准备检验工具/仪器,对照相应产品制造标推IQC检验标准为依据,按AQL:0.65/1.5均匀抽样。2、包装、外观检查:3否为合格供方,有无该料的产品G相应机型和数量。E书,参照样板或规格承认书,以本为原则)参照IQC辅料类外观液体有无泄露,标识是否正确,有无守.如:外箱尺寸、洗机

2、水/油漆/焊来料材质进行相关验证。极a,阴极k,控制极g三个引出、引出脚。压同时控制极g及阴极间加上所度状态,阳极a及阴极k间压降约极a与阴极k的间仍保持正向电柝除或阳极a,阴极k间电压极性包装应合理,有无按常规或指定材料包装(以不伤物料本彳检验标准进行全方位外观检验,如:包装和本体是否破损严重,超过保质期限等,仔细观察与要求有无不符。3、规格测量、试装:用相应测量工具测量物料各部位大小重量,是否与要求相彳锡膏重量等。4、材质验证:根据相关资料、承认书或供方出货检验报告并参照样板对5、性能测试、试验:注意事项1、物料送检时要及时检验。2新料或新供方上料必须经QE做新料认定试验确认合格后才能检验

3、。3、所照参样板必须为合格样板。1.可控硅特征。可控硅分单向可控硅,双向可控硅。单向可控硅有阳脚。双向可控硅有第一阳极altl,第二阳极a2t2,控制极g三彳仅仅有当单向可控硅阳极a及阴极k的间加有正向电需正向触发电压时,方可被触发导通。此时a,k间呈低阻导力Ivo单向可控硅导通后,控制器g即使失去触发电压,仅仅要阳压,单向可控硅继续处于低阻导通状态。仅仅有把阳极a电压1发生改变交流过零时,单向可控硅才由低阻导通状态转换为高阻截止状态。单向可控硅一旦截止,即使阳极a与阴极k间又从新加上正向电压,仍需在控制极N与阴极k间有从新加上正向触发电压方可导通。单向可控硅导通及截止状态相当于开关闭合及断开

4、状态,用它可制成无触点开关。双向可控硅第一阳极al及第二阳极a2间,无论所加电压极性是正向还是反向,仅仅要控制极g与第一阳极al间加有正负极性不同触发电压,就可触发导通呈低阻状态。此时al,a2间压降也约为Iv。双向可控硅一旦导通,即使失去触发电压,可对继续保持导通状态。仅仅有当第一阳极al,第二阳极a2电流减小,小于维持电流或al,a2间当电压极性改变且没有触发电压时,双向可控硅才截断,此时仅仅有从新加触发电压方可导通。修订记录修改次数日期内容参考文件供应商器件确认书、检验规范文件编号编制:日期:版本审核:日期:受控印章批准:日期:检验指导书机型适用于通用产品工序时间无工序名称可控硅类检验工

5、序编号无测试工具/仪器:卷尺/卡尺/万用表/高压测试仪/绝缘电阻测试仪/电桥/各类测试架等。检验员IQC图不:无图检验步骤及内容2 .单向可控硅检验。万用表选电阻r*l挡,用红,黑两表笔分别测任意两引脚间正反向电阻直到找出读数为数十欧姆对引脚,此时黑表笔引脚为控制极g,红表笔引脚为阴极匕另一空脚为阳极a。此时将黑表笔接已判断了阳极a,红表笔仍接阴极k。此时万用表指针应不动。用短线瞬间短接阳极a与控制极g,此时万用表电阻挡指标应向右偏转,阻值读数为10欧姆左右。如阳极a接黑表笔,阴极k接红表笔时,万用表指标发生偏转,说明该单向可控硅已击穿损坏。3 .双向可控硅检验。用万用表电阻r*l挡,用红,黑

6、两表笔分别测任意两引脚间正反向电阻,结果其中两组读数为无穷大。若一组为数十欧姆时,该组红,黑表所接两引脚为第一阳极al与控制极g,另一空脚即为第二阳极a2。确定al,g极后,再仔细测量使用al,g极间正,反向电阻,读数相对较小那次测量使用黑表笔所接引脚为第一阳极al,红表笔所接引脚为控制极g。将黑表笔接已确定第二阳极a2,红表笔接第一阳极al,此时万用表指针不应发生偏转,阻值为无穷大。再用短接线将a2,g极瞬间短接,给g极加上正向触发电压,a2,al间阻值约10欧姆左右。随后断开a2,g间短接线,万用表读数应保持10欧姆左右。互换红,黑表笔接线,红表笔接第一阳极a2,黑表笔接第一阳极al。同样

7、万用表指针应不发生偏转,阻值为无穷大。用短接线将a2,g极间再次瞬间短接,给g极加上负触发电压,al,a2间阻值也是10欧姆左右。随后断开a2,g极间短接线,万用表读数应不变,保持在10欧姆左右。适合对上规律,说明被测双向可控硅未损坏且三个引脚极性判断正确。检验较大功率可控硅时,需在万用表黑笔中串接一节1.5v干电池,对提升触发电压。4 .晶闸管可控硅管脚判别晶闸管管脚判别可用下述方法:先用万用表r*lk挡测量使用三脚的间阻值,阻值小两脚分别为控制极与阴极,所剩一脚为阳极。再将万用表置于r*10k挡,用手指捏住阳极与另一脚,且不能让两脚接触,黑表笔接阳极,红表笔接剩下一脚,如表针向右摆动,说明红表笔所接为阴极,不摆动则为控制极。6、判定、标识:将不良品标识清楚并及时隔离,以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识(包括合格标记)放入指定区域,并做好相关记录。注意事项1、物料送检时要及时检验。2新料或新供方上料必须经QE做新料认定试验确认合格后才能检验。3、所照参样板必须为合格样板。修订记录修改次数日期内容参考文件供应商器件确认书、检验规范文件编号编制:日期:版本审核:日期:受控印章批准:日期:
