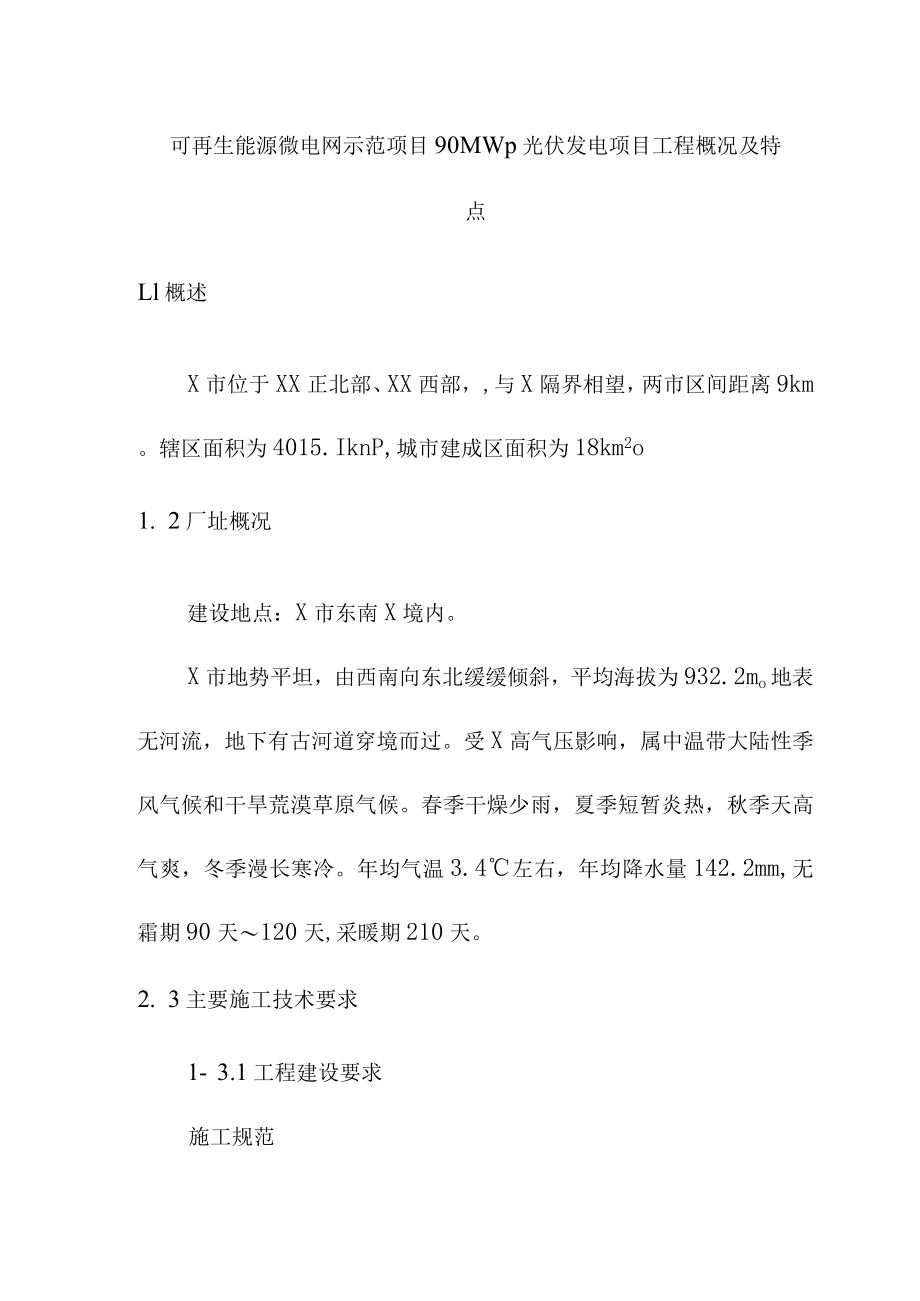

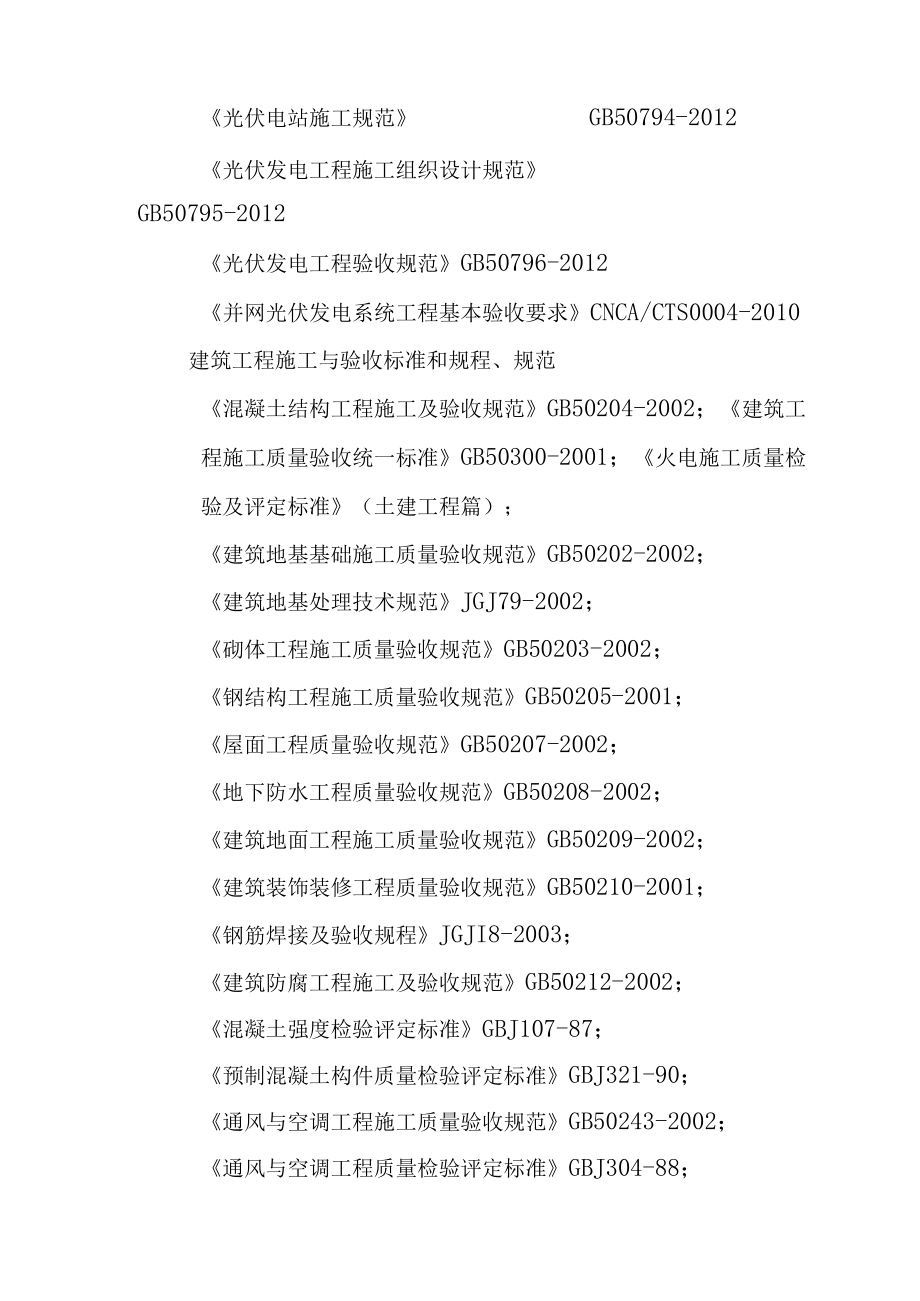

1、可再生能源微电网示范项目90MWp光伏发电项目工程概况及特点Ll概述X市位于XX正北部、XX西部,,与X隔界相望,两市区间距离9km。辖区面积为4015.IknP,城市建成区面积为18km2o1. 2厂址概况建设地点:X市东南X境内。X市地势平坦,由西南向东北缓缓倾斜,平均海拔为932.2mo地表无河流,地下有古河道穿境而过。受X高气压影响,属中温带大陆性季风气候和干旱荒漠草原气候。春季干燥少雨,夏季短暂炎热,秋季天高气爽,冬季漫长寒冷。年均气温3.4左右,年均降水量142.2mm,无霜期90天120天,采暖期210天。2. 3主要施工技术要求1- 3.1工程建设要求施工规范光伏电站施工规范G

2、B50794-2012光伏发电工程施工组织设计规范GB50795-2012光伏发电工程验收规范GB50796-2012并网光伏发电系统工程基本验收要求CNCA/CTS0004-2010建筑工程施工与验收标准和规程、规范混凝土结构工程施工及验收规范GB50204-2002;建筑工程施工质量验收统一标准GB50300-2001;火电施工质量检验及评定标准(土建工程篇);建筑地基基础施工质量验收规范GB50202-2002;建筑地基处理技术规范JGJ79-2002;砌体工程施工质量验收规范GB50203-2002;钢结构工程施工质量验收规范GB50205-2001;屋面工程质量验收规范GB50207

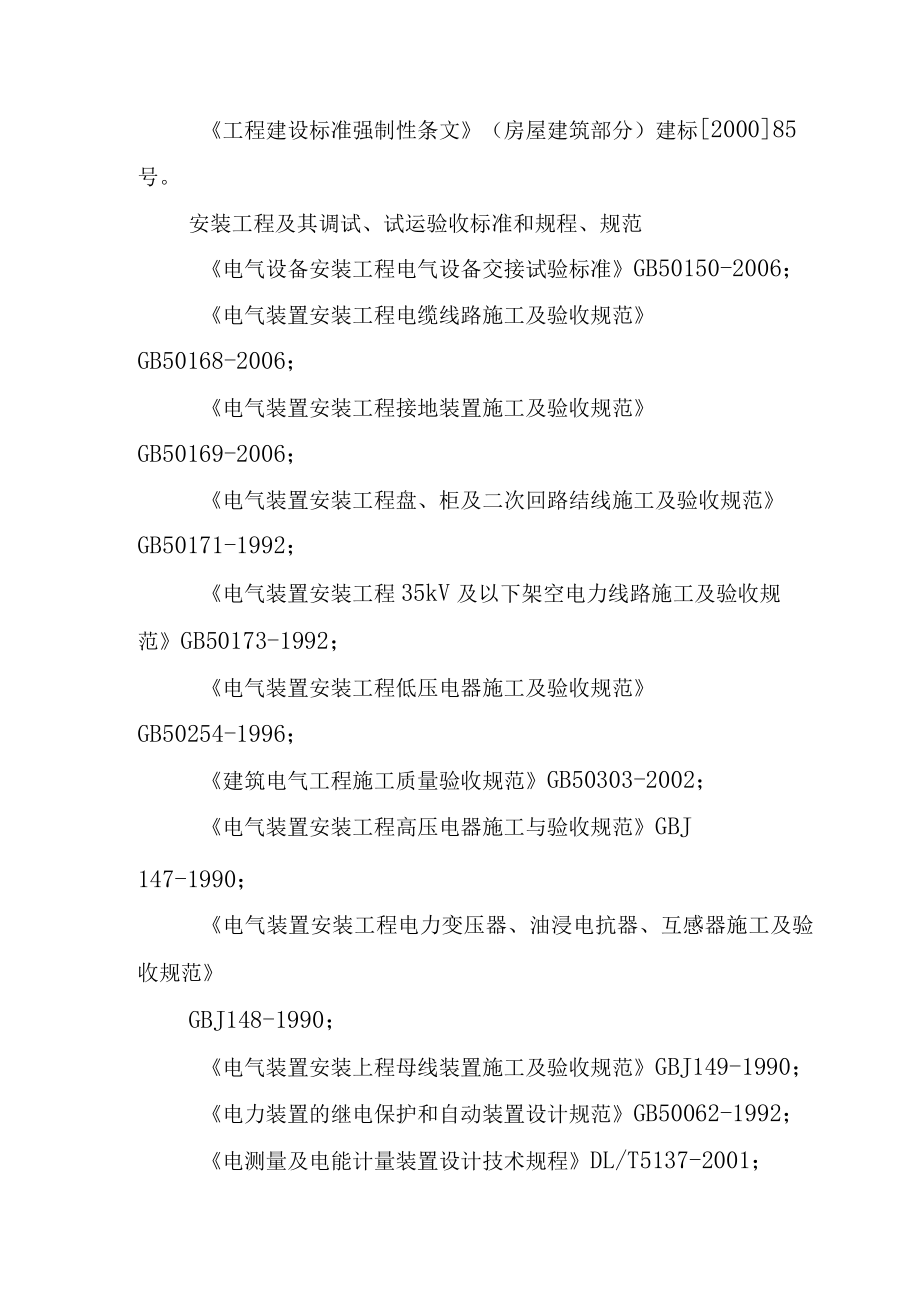

3、-2002;地下防水工程质量验收规范GB50208-2002;建筑地面工程施工质量验收规范GB50209-2002;建筑装饰装修工程质量验收规范GB50210-2001;钢筋焊接及验收规程JGJI8-2003;建筑防腐工程施工及验收规范GB50212-2002;混凝土强度检验评定标准GBJ107-87;预制混凝土构件质量检验评定标准GBJ321-90;通风与空调工程施工质量验收规范GB50243-2002;通风与空调工程质量检验评定标准GBJ304-88;工程建设标准强制性条文(房屋建筑部分)建标200085号。安装工程及其调试、试运验收标准和规程、规范电气设备安装工程电气设备交接试验标准GB

4、50150-2006;电气装置安装工程电缆线路施工及验收规范GB50168-2006;电气装置安装工程接地装置施工及验收规范GB50169-2006;电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171-1992;电气装置安装工程35kV及以下架空电力线路施工及验收规范GB50173-1992;电气装置安装工程低压电器施工及验收规范GB50254-1996;建筑电气工程施工质量验收规范GB50303-2002;电气装置安装工程高压电器施工与验收规范GBJ147-1990;电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ148-1990;电气装置安装上程母线装置施工

5、及验收规范GBJ149-1990;电力装置的继电保护和自动装置设计规范GB50062-1992;电测量及电能计量装置设计技术规程DL/T5137-2001;电力系统调度自动化设计技术规程DL/T5003-2005;35-11OkV变电所设计规范GB50059-92;建筑物防雷设计规范GB50057-1994;继电保护和安全自动装置技术规程GB14285-2006;电力工程电缆设计规范GB50217-2007;供配电系统设计规范GB50052-1995;35kV-110kV无人值班变电所设计规程DL/T5103-99;变电站总布置设计技术规程DL/T5056-2007;交流电气装置的过电压保护和

6、绝缘配合DL/T620-97;交流电气装置的接地DL/T621-97;高压/低压预装箱式变电站选用导则DL/T537-2002;多功能电能表DL/T614-2007;并联电容器装置设计规范GB50227-1995;电气装置安装工程电气设备交接试验标准GB50150-2006;电气装置安装工程旋转电机施工及验收规范GB50170-2006;电气装置安装工程蓄电池施工及验收规范GB50172-1992;建筑电气工程施工质量验收规范GB50303-2002;电力建设施工及验收规范第5部分热工仪表及控制装置篇DL/T5190.5-2004;火电工程调整试运质量检验及评定标准建质1996111号;模拟量

7、控制系统负荷变动试验导则建质199640号;工程建设标准强制性条文(电力工程部分)建设部建标2000241号;电网对光伏电站IlOkV升压变电所的调度自动化、遥测、遥控、遥信的相关规定。有关光伏电站的标准和规程、规范晶体硅光伏(PV)方阵I-V特性的现场测量GB/T18210-2000地面用光伏(PV)发电系统概述和导则GB/T18479-2001地面用薄膜光伏组件设计鉴定和定型GB/T18911-2002光伏系统并网技术要求GB/T19939-2005光伏发电站接入电力系统技术规定GB/Z19964-2005光伏(PV)系统电网接口特性GB/T20046-2006光伏(PV)组件安全鉴定第1

8、部分:结构要求GB/T20047.1-2006光伏系统性能监测测量、数据交换和分析导则GB/T20513-2006光伏系统功率调节器效率测量程序GB/T20514-2006太阳光伏能源系统术语GB/T2297-1989光伏器件第1部分:光伏电流-电压特性的测量GB/T6495.1-1996光伏器件第2部分:标准太阳电池的要求GB/T6495.2-1996光伏器件第3部分:地面用光伏器件的测量原理及标准光谱辐照度数据GB/T6495.3-1996晶体硅光伏度器件的I-V实测特性的温度和辐照度修正方法GB/T6495.4-1996光伏器件第5部分:用开路电压法确定光伏(PV)器件的等效电池温度(E

9、CT)GB/T6495.5-1997光伏器件第7部分:光伏器件测量过程中引起的光谱失配误差的计算GB/T6495.7-2006光伏器件第8部分:光伏器件光谱响应的测量GB/T6495.8-2002光伏器件第9部分:太阳模拟器性能要求GB/T6495.9-2006地面用晶体硅光伏组件设计鉴定和定型GB/T9535-1998太阳光伏能源系统图用图形符号SJ/T10460-1993光伏(PV)发电系统过电保护一导则SJ/T11127-1997光伏器件第6部分:标准太阳电池组件的要求SJ/T11209-1999国家及电力行业有关建设项目的法规、规定建设项目环境保护管理条例,1998国务院令第253号;

10、建设项目竣工环境保护验收管理办法,国家环保总局第13号令;环境影响评价技术导则声环境HJ/T2.4-1995;声环境质量标准GB3096-2008;工业企业设计卫生标准GBZ1-2002;环境空气质量标准GB3095-1996;地表水环境质量标准GHZB1-1999;农田灌溉水质标准GB5084-2005中的水作物标准;工业企业厂界环境噪声排放标准GB12348-2008;建设工程文件归档整理规范GB/T50328-2001;基本建设项目档案资料管理暂行规定国档发19884号;科技档案案卷构成的一般要求GB/T11822-2000;电力工业企业档案分类规则及分类表能源办(1991)231号文;

11、国家重大建设项目文件归档要求与档案整理规范(DA/T28-2002);建设工程安全生产管理条例2003年11月24日国务院393号令;电力建设工程施工技术管理导则;建设工程质量管理条例国务院2000年1月30日发布279号令;工程建设重大事故报告和调查程序规定建设部令第3号;实施工程建设强制性标准监督规定建设部令第81号;电力建设工程质量监督规定(2002版);电力建设文明施工规定及考核办法;电力建设消除施工质量通病守则;电力建设施工及验收技术规范;电力工业技术管理法规(试行)(80)电技字第26号;电业生产事故调查规程国家电力公司国电发2000643号;电力设备监造技术导则DL/T586-2

12、008;电力建设文明施工规定及考核办法电力工业部1995-09-06;建设工程质量监督规定;国家计委关于基本建设大中型项目开工条件的规定计建设1997352号;建设工程监理规范GB50319-2000;建设工程项目管理规范GBT50326-2006o性能保证本工程应按光伏发电工程验收规范GBT50796-2012及电力建设施工及验收技术规范、并网光伏发电系统工程基本验收要求CNCA/CTS0004-2010等规范和标准的要求,土建分部分项工程质量合格率100%,安装分部分项工程质量合格率100%。上述标准有矛盾时,按较高标准执行。如有新标准,则按新标准执行。L3.2工程承包范围具体包括但不限于

13、:X北控宏辉能源有限公司可再生能源微电网90MW光伏项目除光伏区工程监理、支架、组件、箱变及逆变器供货外的EPC总承包工程及相关工程技术服务。包括(但不限于)整个项目的设计(设计范围主要包括(但不限于):光伏电厂的整体规划、地形图测绘、详勘、初步设计、施工图设计、竣工图、技术文件编制、技术服务以及为保证本电站正常建设、调试、验收所需全部技术文件。)、光伏电站场地平整(含地下施工障碍物清理)、设备的供货、催交、运输、保险、接车、卸车、仓储保管、倒运、光伏电站建筑及安装工程、升压站内建筑及安装工程、光伏电站线温在线监测采购及安装调试、集电线路建筑安装工程、监控安保系统、场内道路、进场道路、场区围栏

14、、围墙及大门、水保施工(含验收)、环保施工(含验收)、垃圾清运出现场,所有建筑物水电源接引、施工电源(电站投运后转为厂用电)、供水工程、办公和生活临建、施工期临建网络服务、调试及配合整套启动、保护定值获取、光伏电站安全稳定可靠性试运行、预验收;负责消防、环保、水土保持、地质灾害、防雷工程等所有与电站有关的施工及验收;电站性能试验;质检、安检及电网验收及一切与并网有关其他工作;购买工程一切险、第三者责任险以及质保期内的相关服务、售后服务等。必须为固定IP,网络带宽不得低于30M(费用每年不超过24000元的前提下,尽可能要更高的带宽)。1.4工程特点及难点1、本工程战线长,道路施工成为确保整个工程工期的关键项目,工程量大,如何确定合理的施工程序,关系到施工的连续性和施工强度的均衡性,也是保证本工程顺利、按时完成施工任务的关键。2、本工程场地平整和组件支架桩基施工是所有作业面展开施工的关键,且施工工程量大,以多开作业面为主,加大人力与机械设备的投入,加大协调力量,保证设备良好的工况和按时进场,确保按时开工,抢晴天,战雨天,迅速进入施工高峰,是施工准备期的工作重点。3、太阳能电池方阵数量多,属于易碎设备,因此对太阳电池组件的运输及安装要求较高。4、本工程质量要求较高,业主要求该工程达到优良工程标准,实现达标投产目标,这
