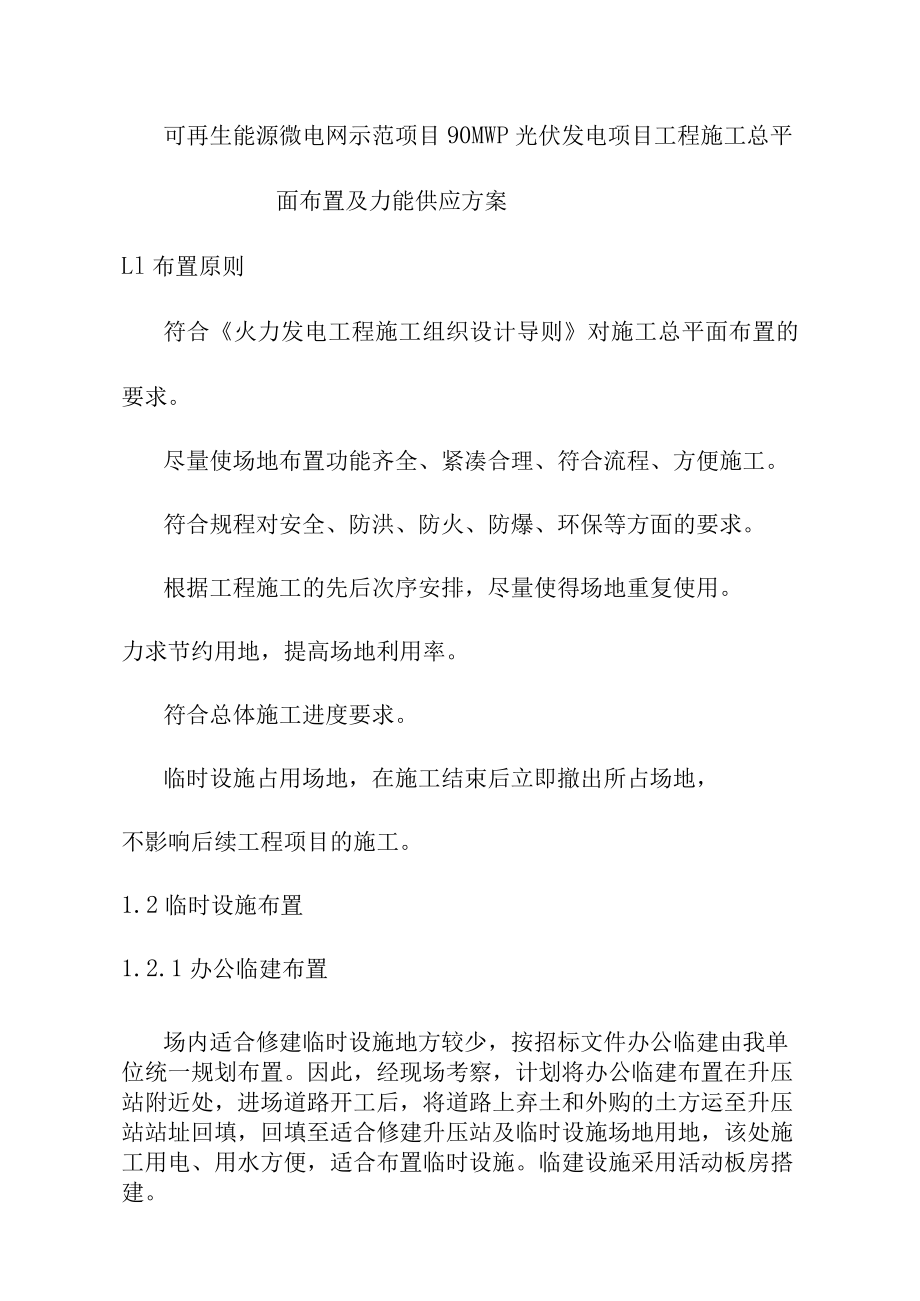

1、可再生能源微电网示范项目90MWP光伏发电项目工程施工总平面布置及力能供应方案Ll布置原则符合火力发电工程施工组织设计导则对施工总平面布置的要求。尽量使场地布置功能齐全、紧凑合理、符合流程、方便施工。符合规程对安全、防洪、防火、防爆、环保等方面的要求。根据工程施工的先后次序安排，尽量使得场地重复使用。力求节约用地，提高场地利用率。符合总体施工进度要求。临时设施占用场地，在施工结束后立即撤出所占场地，不影响后续工程项目的施工。1.2临时设施布置1.2.1办公临建布置场内适合修建临时设施地方较少，按招标文件办公临建由我单位统一规划布置。因此，经现场考察，计划将办公临建布置在升压站附近处，进场道路开

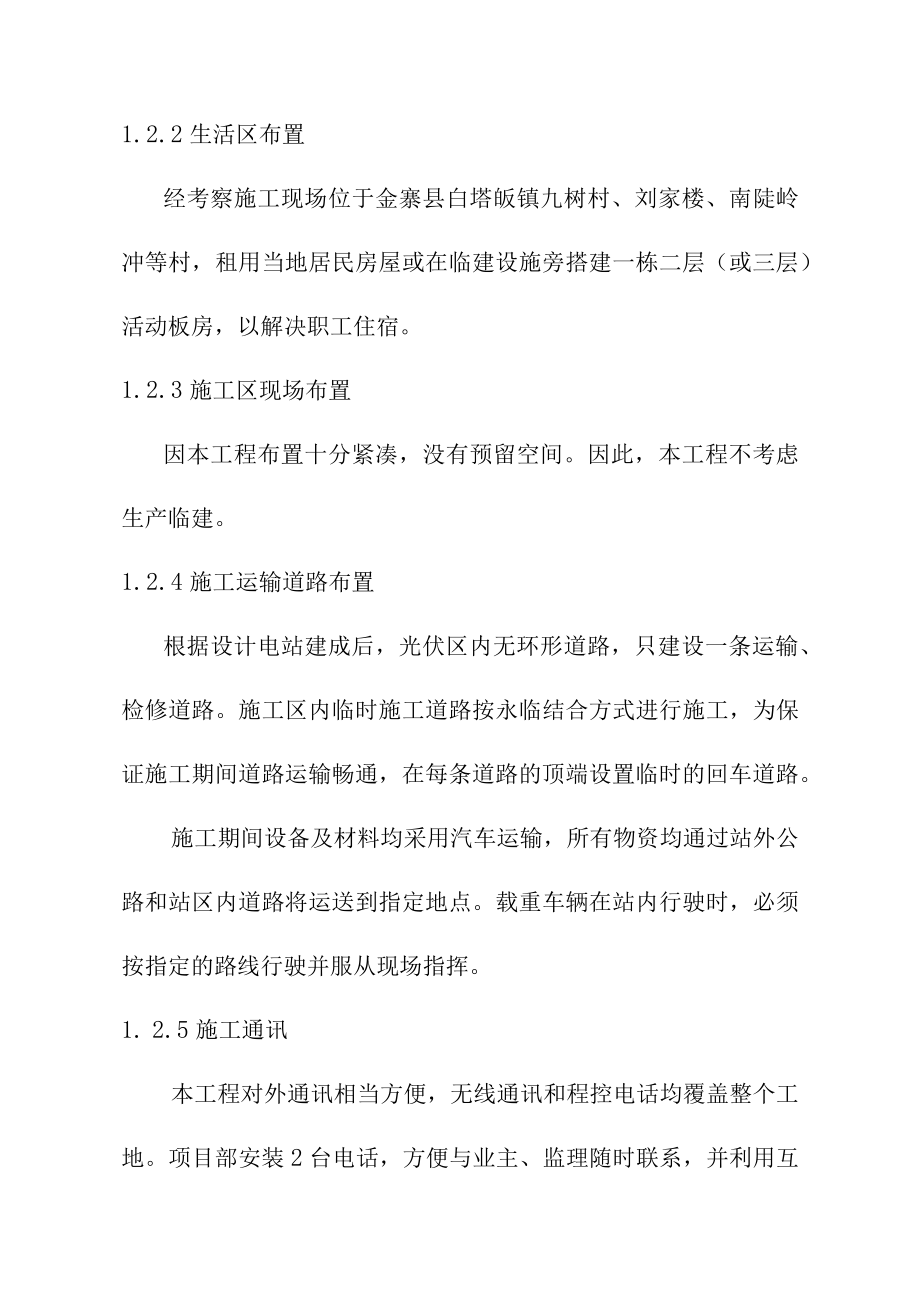

2、工后，将道路上弃土和外购的土方运至升压站站址回填，回填至适合修建升压站及临时设施场地用地，该处施工用电、用水方便，适合布置临时设施。临建设施采用活动板房搭建。1.2.2生活区布置经考察施工现场位于金寨县白塔皈镇九树村、刘家楼、南陡岭冲等村，租用当地居民房屋或在临建设施旁搭建一栋二层（或三层）活动板房，以解决职工住宿。1.2.3施工区现场布置因本工程布置十分紧凑，没有预留空间。因此，本工程不考虑生产临建。1.2.4施工运输道路布置根据设计电站建成后，光伏区内无环形道路，只建设一条运输、检修道路。施工区内临时施工道路按永临结合方式进行施工，为保证施工期间道路运输畅通，在每条道路的顶端设置临时的回车

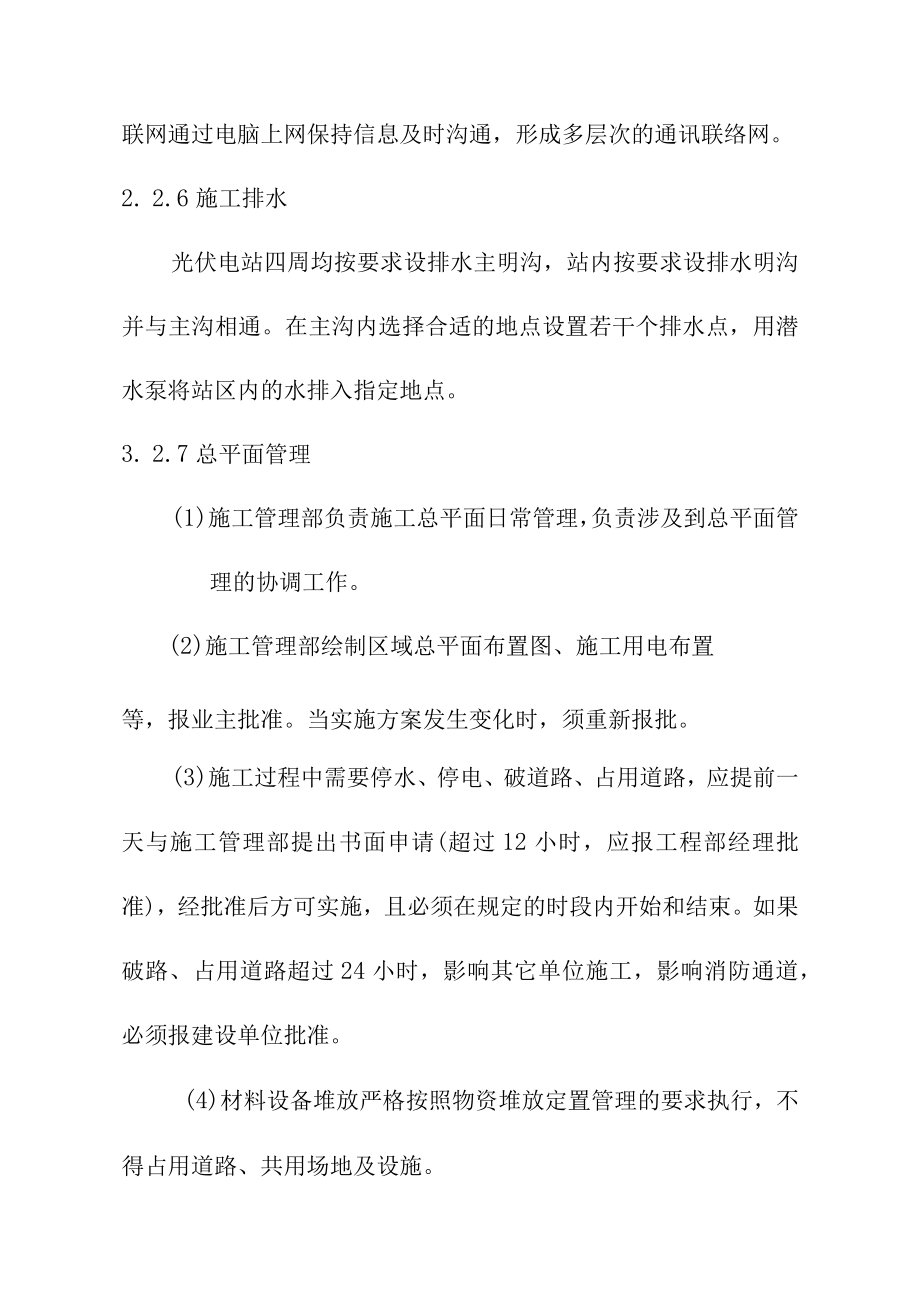

3、道路。施工期间设备及材料均采用汽车运输，所有物资均通过站外公路和站区内道路将运送到指定地点。载重车辆在站内行驶时，必须按指定的路线行驶并服从现场指挥。1. 2.5施工通讯本工程对外通讯相当方便，无线通讯和程控电话均覆盖整个工地。项目部安装2台电话，方便与业主、监理随时联系，并利用互联网通过电脑上网保持信息及时沟通，形成多层次的通讯联络网。2. 2.6施工排水光伏电站四周均按要求设排水主明沟，站内按要求设排水明沟并与主沟相通。在主沟内选择合适的地点设置若干个排水点，用潜水泵将站区内的水排入指定地点。3. 2.7总平面管理(1)施工管理部负责施工总平面日常管理，负责涉及到总平面管理的协调工作。(2
4、)施工管理部绘制区域总平面布置图、施工用电布置等，报业主批准。当实施方案发生变化时，须重新报批。(3)施工过程中需要停水、停电、破道路、占用道路，应提前一天与施工管理部提出书面申请(超过12小时，应报工程部经理批准)，经批准后方可实施，且必须在规定的时段内开始和结束。如果破路、占用道路超过24小时，影响其它单位施工，影响消防通道，必须报建设单位批准。(4)材料设备堆放严格按照物资堆放定置管理的要求执行，不得占用道路、共用场地及设施。(5)不得在生产区内搭设任何形式的生活设施，不得有人居住在生产区。(6)施工机械按规定路线行走，施工机械或大型器具停放不得侵占道路。(7)电气专业做好施工用电的管理
5、，并做好月度用电的计量工作。各专业做好从用电计量盘到各用电点的管理和维修工作。(8)本工程根据实际情况，不具备设立集中材料站的条件。原因如下：a、场区设计紧凑，不具备集中材料站的占地条件。b、场区道路较窄并且只有一条道路，如果采用集中材料站，势必导致各施工小组集中领料时的交通拥堵。根据上述特点，本工程采用分散材料站，共设置5-10个小材料站，位于场区道路西侧，每个材料站只存放材料站附近3到5个方阵的材料，这样即减少了由于材料零散运输导致的交通拥堵，也节约了二次倒运的时间，对提高工期提供了有力的保证。1.3力能供应L3.1施工用电布置电源布置施工用电从附近民用变电站引接一路至场区升压站处，兼作升
6、压站施工电源和办公区施工用电。场区支架焊接采用自备柴油发电机解决用电问题。施工现场电缆敷设和动力配电箱的布置：施工电源连接用电缆从变压器低压配电装置引至升压站施工现场中心区域的动力柜，采用三级配电方式。其中开关全部采用漏电保护断路器，确保施工用电安全。电缆采用三相五线制，直埋敷设方式，埋深大于07m。敷设根据现场实际情况统一规划，做到隐蔽、安全、美观。电缆做好标识，在引出端、终端、中间接头、直段每隔IOO米处和走向有变化的部位埋设混凝土标示牌。电缆过道路采用穿钢管敷设方式,钢管两端伸出路基2m。电缆敷设沿线在地面将有重物堆放处电缆埋深不小于07m,电缆上下层应铺软土或沙士,其厚度大于IOOmn
7、1,并盖砖保护。配电盘柜的放置要考虑到防雨、防淹、防风，不得装设在易受外来物体撞击、强烈震动及热源烘烤的地方。周围必须有足够二人工作的空间和通道，不得堆放任何妨碍操作、维修的物品，严禁堆放易燃易爆物品，并清除灌木、杂草。所有配电箱均应标明其名称、用途、分路标记。场区统筹安排柴油发电机位置，每个方阵发电机排放统一位置，设置统一隔离，配备专人管理。施工用电管理规定施工用电设施标准化，施工工艺规范化。文明施工，做到“工完料尽、场地清二对施工用电网络布置进行动态管理，及时更新一次接线图、用电平面布置图、用电立面布置图。各电源开关、电缆、配电仓位的标识清晰明了。现场施工用电相关责任单位应依据工程特点，制
8、定并执行电气安全操作规程，以及运行管理规定和维护检修制度，做好用电配合，加强对用电设施的维护、保养、操作管理。按用电区域划分明确安全责任单位和个人。配备专职施工用电管理人员，持证上岗。专职管理人员、施工用电操作人、监护人等名单报监理/业主审核并备案。各施工用电维护及管理人员应经常、定时对责任区域的用电设施进行安全巡视检查，并有内容齐全的巡视维修记录。对不利于安全及不安全施工、乱拉乱接的现象及时加以阻止，不听劝告者对其用电设备及时切断电源，经改进后方可送电、用电。在供电设施附近施工作业时（如大型机具在有埋地电缆的上方行走）应注意保护其处的供电设施并有必要的防护措施；同时应依据现场的实际情况，制定
9、合理的、有针对性的安全防范措施并指定专人督促落实。在施工过程中，如确需拆除或变更相关用电设施，应提出具体的实施方案报相关部门批准后实施。现场各单位在工程开工土方开挖前以及进行其它有可能损坏供电设施的Onl下土方开挖作业时，均需按规定办理土方开挖动土报告，并经审核、交底并会签认可。现场所有停、送电和检修作业，均应严格执行“两票三制”，按规定办理相关手续，遵守配电室操作规程。未经许可不得进入配电室，否则将视情节的严重性予以惩罚。发现供电设施损坏，应注意安全隔离并保护好现场，及时向电气有关运行值班人员报修。L3.2施工用气布置施工用氧气、乙焕等采用市场上供应的瓶装气，施工用压缩空气采用6m3移动式压
10、缩机提供（需要时）。1. 3.3其他管理施工用水由施工管理部负责上水管网的日常管理和维修工作;施工用电，由电气专业负责日常管理和维护工作；计量柜以后的低压线路及配电箱由使用单位自行负责日常管理和维修工作。上述管理要求，将由责任单位另行编制管理细则。因施工用电直接关系到全厂施工生产与组织、人力及设备的安全，必须加强用电管理，确保分管范围内的供电线路和设备的正常运行，本工程中将采取如下保证措施： 施工用电配电箱（盘）实现标准化（形式统一，颜色一致，并有明显的警示标志），班组施工采用便携式配电盘（带有漏电保护装置）。 电缆埋地敷设（过马路穿管处理），并有明确的标志桩。 施工电源主线规划布设完后,绘制完整的配电系统图，维护人员熟悉配电系统。 所有电动工具采用漏电保护器，电动设备采用接零接地保护。施工电源设专人统一维护管理,坚持每天一次的现场用电安全巡视制度，及时消除用电隐患。不得随意私拉乱接电源，如因工程建设需要，需向用电管理单位提出书面申请，内容包括：用电负荷、使用时间、结算方式、安全措施等。1.3.4施工机械及劳动力配置具体见“附表一”、“附表二”临时用地表用途面积（平方米）位置需用时间土方临时堆放场1600平方米5个施工现场开工至90天材料堆放场200材料区、施工区开工至90天合计9200
