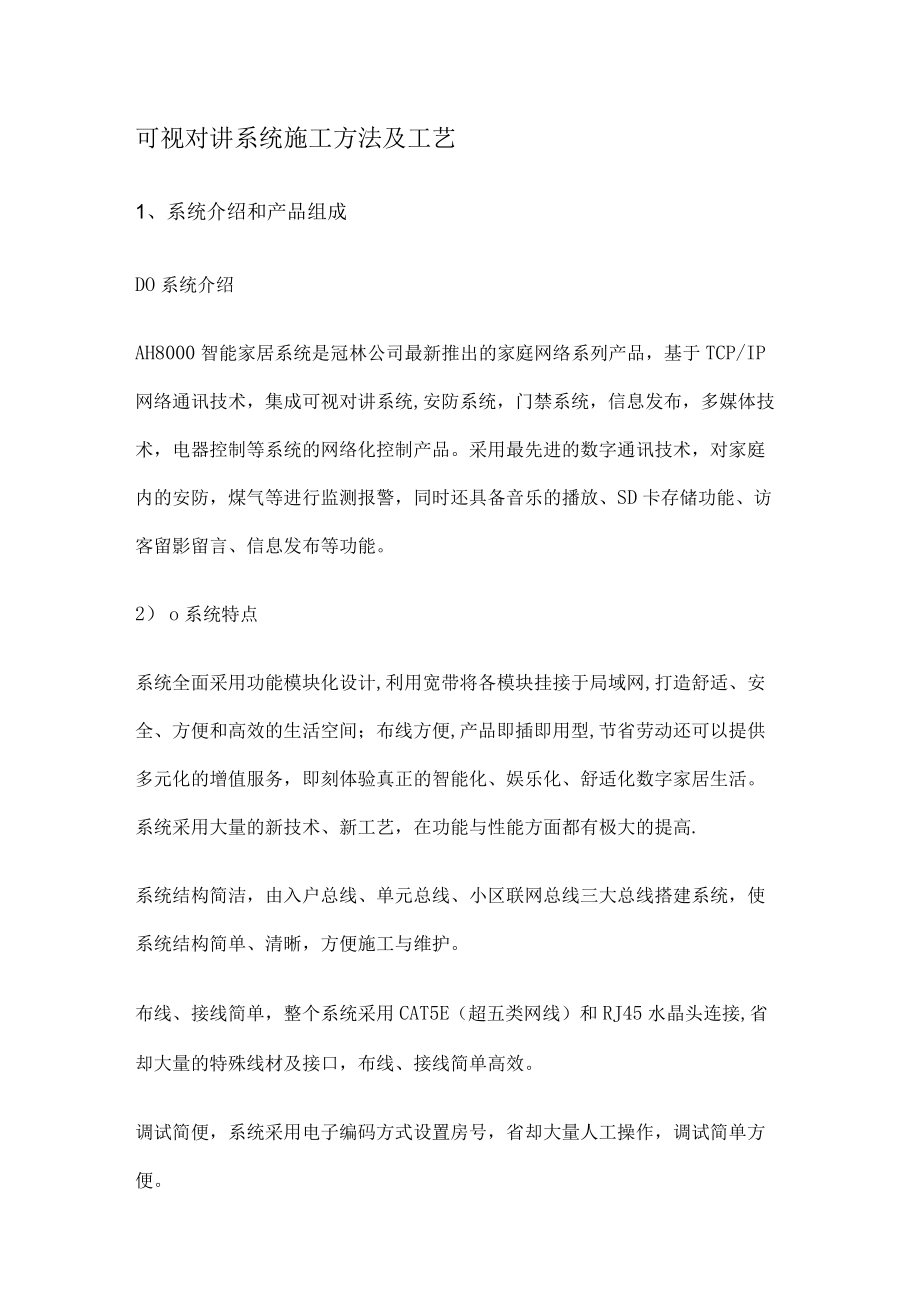

可视对讲系统紧急施工方法及工艺.docx_第1页
第1页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第2页
第2页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第3页
第3页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第4页
第4页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第5页
第5页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第6页
第6页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第7页
第7页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第8页
第8页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第9页
第9页 / 共11页
可视对讲系统紧急施工方法及工艺.docx_第10页
第10页 / 共11页
亲,该文档总共11页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《可视对讲系统紧急施工方法及工艺.docx》由会员分享,可在线阅读,更多相关《可视对讲系统紧急施工方法及工艺.docx(11页珍藏版)》请在第壹文秘上搜索。

1、可视对讲系统施工方法及工艺1、系统介绍和产品组成DO系统介绍AH8000智能家居系统是冠林公司最新推出的家庭网络系列产品,基于TCP/IP网络通讯技术,集成可视对讲系统,安防系统,门禁系统,信息发布,多媒体技术,电器控制等系统的网络化控制产品。采用最先进的数字通讯技术,对家庭内的安防,煤气等进行监测报警,同时还具备音乐的播放、SD卡存储功能、访客留影留言、信息发布等功能。2) o系统特点系统全面采用功能模块化设计,利用宽带将各模块挂接于局域网,打造舒适、安全、方便和高效的生活空间;布线方便,产品即插即用型,节省劳动还可以提供多元化的增值服务,即刻体验真正的智能化、娱乐化、舒适化数字家居生活。系

2、统采用大量的新技术、新工艺,在功能与性能方面都有极大的提高.系统结构简洁,由入户总线、单元总线、小区联网总线三大总线搭建系统,使系统结构简单、清晰,方便施工与维护。布线、接线简单,整个系统采用CAT5E(超五类网线)和RJ45水晶头连接,省却大量的特殊线材及接口,布线、接线简单高效。调试简便,系统采用电子编码方式设置房号,省却大量人工操作,调试简单方便。节省施工时间,由于采用CAT5E(超五类网线)和RJ45水晶头,采用专用施工工具,极大提升施工效率。维护更省心,标准的T568接线方式以及借用专用的网线测试仪,可以方便的测试线路,维护方便省心。系统运行稳定,AH8000系统在大量采用成熟技术基

3、础上,进行技术创新,优化电路及参数,使之更符合楼宇对讲系统的需求.系统符合安防行业相关标准,达到更高的安全级别,外接八报警防区,全面保证家居安全。具有一键布防功能,不管在家、离家,一样安心。3) .系统组成东河湾智能小区可视对讲的组成:终端设备:区口机、梯口机、室内分机、门前机、中心管理机,中心服务器、报警探测器。名称产品型号产品图片区口机AH8-S1VKC梯口机AH8ST3VKC室内分机AH8E8VAC门前机AH8M7中心管理机AH8-M28VC4) o设备的功能及使用说明ao室内机室内机在和梯口机、区口机等带有摄像头的终端设备通话时,可看到对方的图像。另外,室内机通常还具有系列功能:通话功

4、能:室内机收到呼叫,接听后可以与对方通话,通话时间最长60秒.监视功能:可以通过梯口机或区口机摄像头监视大门的情况。监视时间为60秒。呼叫管理机功能:按下室内机上的“呼叫按钮,可以呼叫小区管理中心,与小区管理中心取得联系。紧急报警按钮:短路一次防区接口中的紧急报警和地两接线端,室内机会向中心报警一次。每个室内机安装完毕,都要先设置地址.室内机地址保存于室内机内。bo单元门主机可以呼叫所在楼栋的所有住户的室内机,也可以呼叫管理机。当单元门主机呼叫室内机或管理机,对方接听后,对方可以打开单元门主机控制的电锁。Co中心管理机可以和整个小区的所有的室内机、梯口机相互呼叫、通话.5) o系统组网2、施工

5、用线及注意事项1)、系统施工用线水平子系统:水平子系统用线包括入户线和单元门主机连线,采用国标CAT5E超5类线(IOO米内阻抗9欧姆)。分机采用一条RVV2*1.0的电源线给分机供电。垂直干线子系统:国标CAT5E超5类线(IOO米内阻抗W9欧姆)。联网干线子系统:国标CAT5E超5类线(IOO米内阻抗W9欧姆)大于100米用光纤传输。电源线一般采用:RVV2lo0o报警探测器接线一般采用:RVV4X1。Oo2)、系统布线系统布线应按照建筑电气弱电系统的相关标准设计。根据系统实际线长、系统的负荷、建筑物内布局和电气、电磁情况灵活设计.智能楼宇可视对讲系统总线尽量不要与有线电视、电缆、电话线走

6、同一通道,如无法分开.智能楼宇可视对讲系统总线不能与其它系统的开关电源走同一条线。智能楼宇可视对讲系统总线严禁与强电线包括C220V连在一个层内或一个线槽内,如无法分开走,也应间隔60CM以上.智能楼宇可视对讲系统探测器接线采用手拉手连接方式,任何星型连接,将造成系统工作不稳定,严重时将使系统无法正常工作。系统布线优选以下几种:(划的为推荐布线形式)在施工时请按照示意图布线和布管3、系统施工流程4、系统接线技术要求1)、RJ45水晶头压接要求AH8000系统系列RJ-45头线序定义(标准的T568B)压接顺序规则白橙、橙、白绿、蓝、蓝白、绿、白棕、棕。2)、网线制作过程第一步:首先利用压线钳的

7、剪线刀口剪裁出计划需要使用到的双绞线长度.第二步:把双绞线的保护层剥掉,可以利用到压线钳的剪线刀口将线头剪齐,再将线头放入剥线专用的刀口,稍微用力握紧压线钳慢慢旋转,让刀口划开双绞线的保护胶皮.第三步:把每对都是相互缠绕在一起的线缆逐一解开。解开后根据上面所述线序把几组线缆依次地排列好并理顺压直,排列的时候应该注意尽量避免线路的缠绕和重叠。第四步:利压线钳的剪线刀口把线缆顶部裁剪整齐,若之前把保护层剥下过多的话,可以在这里将过长的细线剪短,保留的去掉外层保护层的部分约为15mm左右,这个长度正好能将各细导线插入到各自的线槽。如果该段留得过长,一来会由于线对不再互绞而增加串扰,二来会由于水晶头不

8、能压住护套而可能导致电缆从水晶头中脱出,造成线路的接触不良甚至中断。第五步:把整理好的线缆插入水晶头内。插入的时候需要注意缓缓地用力把8条线缆同时沿RJ-45头内的8个线槽插入,一直插到线槽的顶端。第六步:确认无误之后就可以把水晶头插入压线钳的8P槽内压线了,把水晶头插入后,用力握紧线钳,使得水晶头凸出在外面的针脚全部压入水晶并头内,受力之后听到轻微的“啪”一声即可.压线之后水晶头凸出在外面的针脚应全部压入水晶并头内,而且水晶头下部的塑料扣位也压紧在网线的灰色保护层之上。3)、系统电源输入输出端子接线要求电源线采用RVV2*10O其中黑正蓝负。5、系统设备安装要求系统部件安装时不但要考虑电气特

9、性和布线也应考虑安装、拆卸和维修的方便,下表对主要部件的安装方式、安装高度以及注意事项进行说明:a、单元门梯口机:1)可预埋安装在墙体上,高度以1。45米左右为宜;2)不能将摄像头正对着直射的强光或阳光;3)不要安装在强磁场附近;4)尽量保证摄像头前面的场性光线均匀;5)彩色摄像头应考虑夜间可见光补偿;6)不要安装在背景噪声大于70dB的地方;7)不要安装在灰尘过大和空气污染严重的地方。b、室内分机:1)采用壁挂式安装方法,高度1.45米左右;2)不要安装在滴水处或潮湿的地方;3)不要安装在强磁场的地方;4)不要安装在高温或低温的地方(液晶显示屏标准工作的环境温度050C);5)不要安装在背景

10、噪声大于70dB的地方。C、电源:1)壁挂式(推荐工程箱安装)L5米左右(高度应以容易观察指示灯为准);2)不要与强电系统在一起,如果在一起,距离必须保持1米以上;3)与其它弱电系统间距要保持0.5米。d、出门按钮:D安装于86盒上,高度以1。45米为宜;2)为了美观与强电开关保持在一条线上。3)安装必须牢固。e楼栋机柜设备安放:D高度以1.5米为宜(方便观察、操作设备);2)设备叠放顺序要合理;3)设备间走线要合理,必须贴标签.f、探测器安装接线6、工程调试a、单元独立调试:1)、根据工程实际配置,设置梯口机、室内分机的系统参数,如IP地址、本机编号,具体设置方法参照产品说明书.2)、设置单

11、元门主机的管理员密码和开锁密码;3)、在各室内分机位置调试分机,检查系统的各项功能是否正常(呼叫、通话、开锁等);若出现异常,则应检查系统供电、设备参数配置、线路等是否正常.4)、调试探测器是否能够正常报警。5)、调试过程中,若出现啸叫,则可通过调整单元门主机音量解决。b、联网系统调试1)、正确设置区口机、梯口机的区号和单元号,连接各单元光纤收发器至交换机。2)对管理中心机、中心服务器进行相应的设置,如小区基本框架、数据库、发卡等。3)、检查各项联网功能是否正常,包括主机呼叫室内分机、主机呼叫管理中心机、管理中心机呼叫室内分机、管理中心机监视梯口机、室内分机呼叫管理中心机、室内分机监视梯口机等,若出现异常,则应检查系统供电、设备参数配置、线路等是否正常。4)、根据调试情况,排除联网线路错误、设置错误以及故障部件;c、常见故障排除序号故障现象故障原因故障排除1室内机图像滚屏视频信号线(包括视频+、视频-)接触不好重新检查视频线2梯口机按键没反应出门按钮盒电磁锁线接反重新把出门按钮电磁锁线接好3梯口机显示屏不亮显示屏排线松拆开梯口机把排线插紧4出门按钮开不开门电磁锁电源盒接线不正确按照交底重新接线5梯口机无法呼网线不通、IP地址没设检查网线线序、重新设叫室内分机或设错置IP地址6探测器不报警没有设防、回路接错设防、检查回路线缆按照技术交底接线
