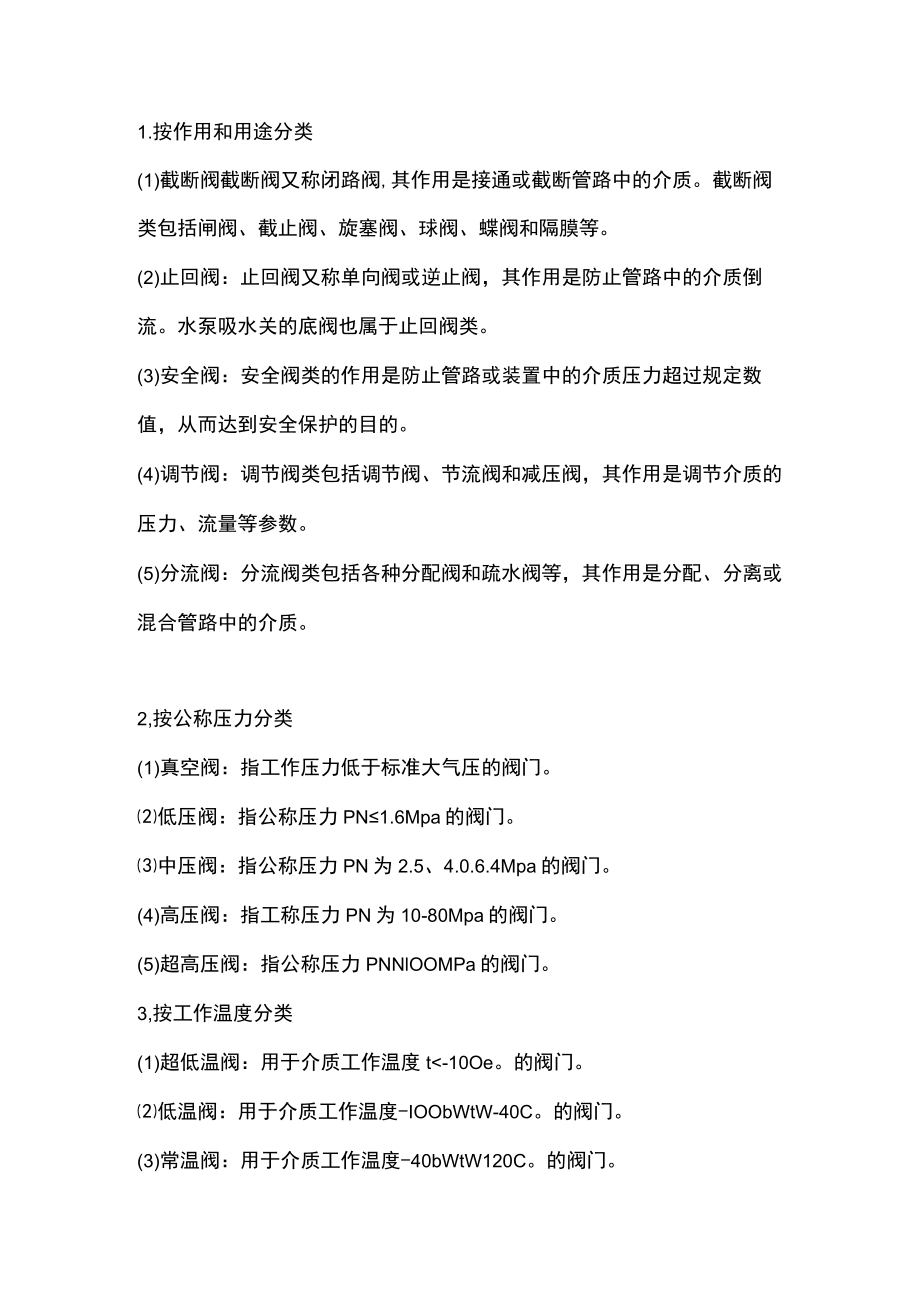

1、1.按作用和用途分类(1)截断阀截断阀又称闭路阀,其作用是接通或截断管路中的介质。截断阀类包括闸阀、截止阀、旋塞阀、球阀、蝶阀和隔膜等。(2)止回阀:止回阀又称单向阀或逆止阀,其作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。(3)安全阀:安全阀类的作用是防止管路或装置中的介质压力超过规定数值,从而达到安全保护的目的。(4)调节阀:调节阀类包括调节阀、节流阀和减压阀,其作用是调节介质的压力、流量等参数。(5)分流阀:分流阀类包括各种分配阀和疏水阀等,其作用是分配、分离或混合管路中的介质。2,按公称压力分类(1)真空阀:指工作压力低于标准大气压的阀门。低压阀:指公称压力PN1.6Mp

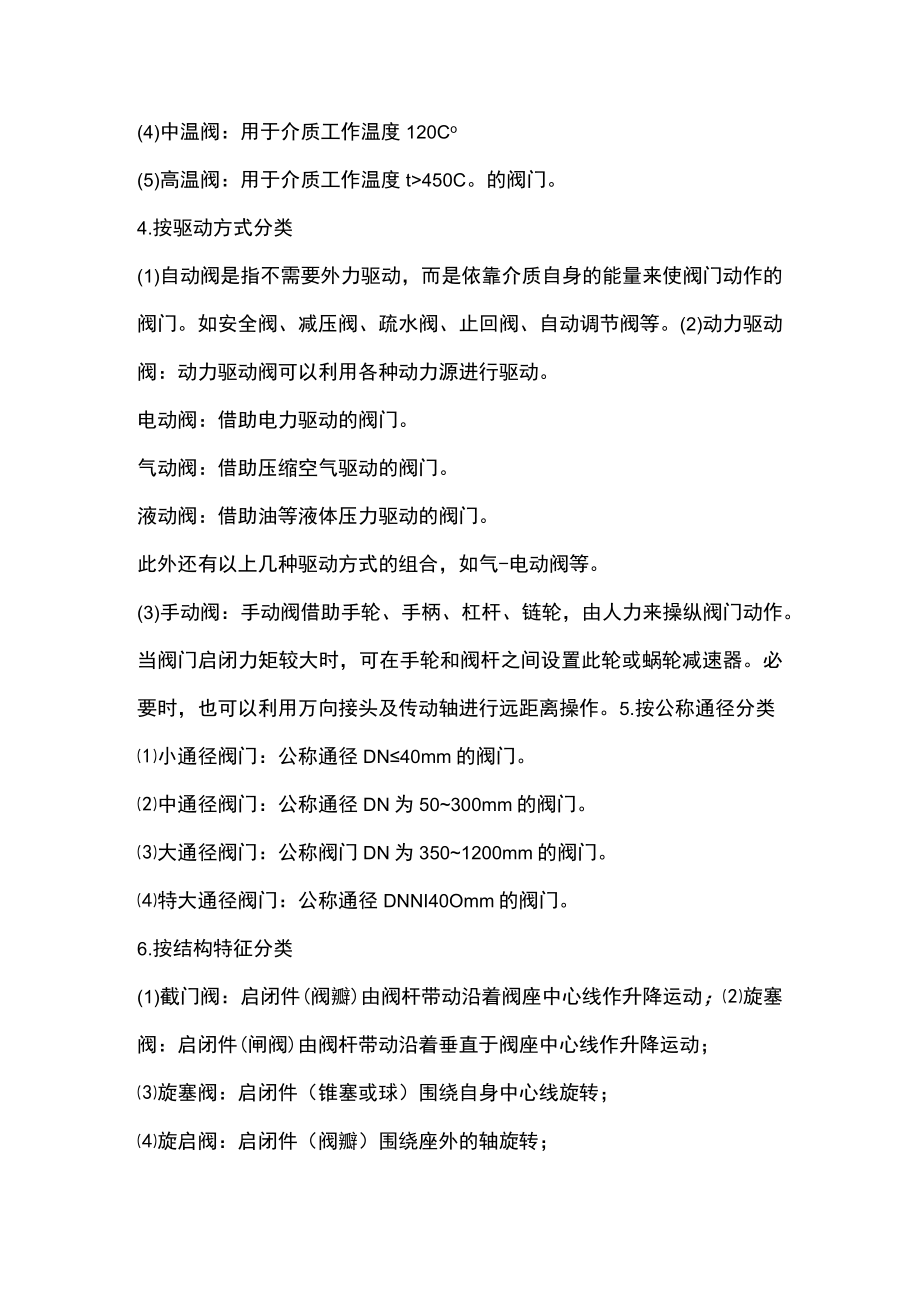

2、a的阀门。中压阀:指公称压力PN为2.5、4.0.6.4Mpa的阀门。(4)高压阀:指工称压力PN为10-80Mpa的阀门。(5)超高压阀:指公称压力PNNlOOMPa的阀门。3,按工作温度分类(1)超低温阀:用于介质工作温度t450C。的阀门。4.按驱动方式分类(1)自动阀是指不需要外力驱动,而是依靠介质自身的能量来使阀门动作的阀门。如安全阀、减压阀、疏水阀、止回阀、自动调节阀等。(2)动力驱动阀:动力驱动阀可以利用各种动力源进行驱动。电动阀:借助电力驱动的阀门。气动阀:借助压缩空气驱动的阀门。液动阀:借助油等液体压力驱动的阀门。此外还有以上几种驱动方式的组合,如气-电动阀等。(3)手动阀:

3、手动阀借助手轮、手柄、杠杆、链轮,由人力来操纵阀门动作。当阀门启闭力矩较大时,可在手轮和阀杆之间设置此轮或蜗轮减速器。必要时,也可以利用万向接头及传动轴进行远距离操作。5.按公称通径分类小通径阀门:公称通径DN40mm的阀门。中通径阀门:公称通径DN为50300mm的阀门。大通径阀门:公称阀门DN为3501200mm的阀门。特大通径阀门:公称通径DNNI40Omm的阀门。6.按结构特征分类(1)截门阀:启闭件(阀瓣)由阀杆带动沿着阀座中心线作升降运动;旋塞阀:启闭件(闸阀)由阀杆带动沿着垂直于阀座中心线作升降运动;旋塞阀:启闭件(锥塞或球)围绕自身中心线旋转;旋启阀:启闭件(阀瓣)围绕座外的轴

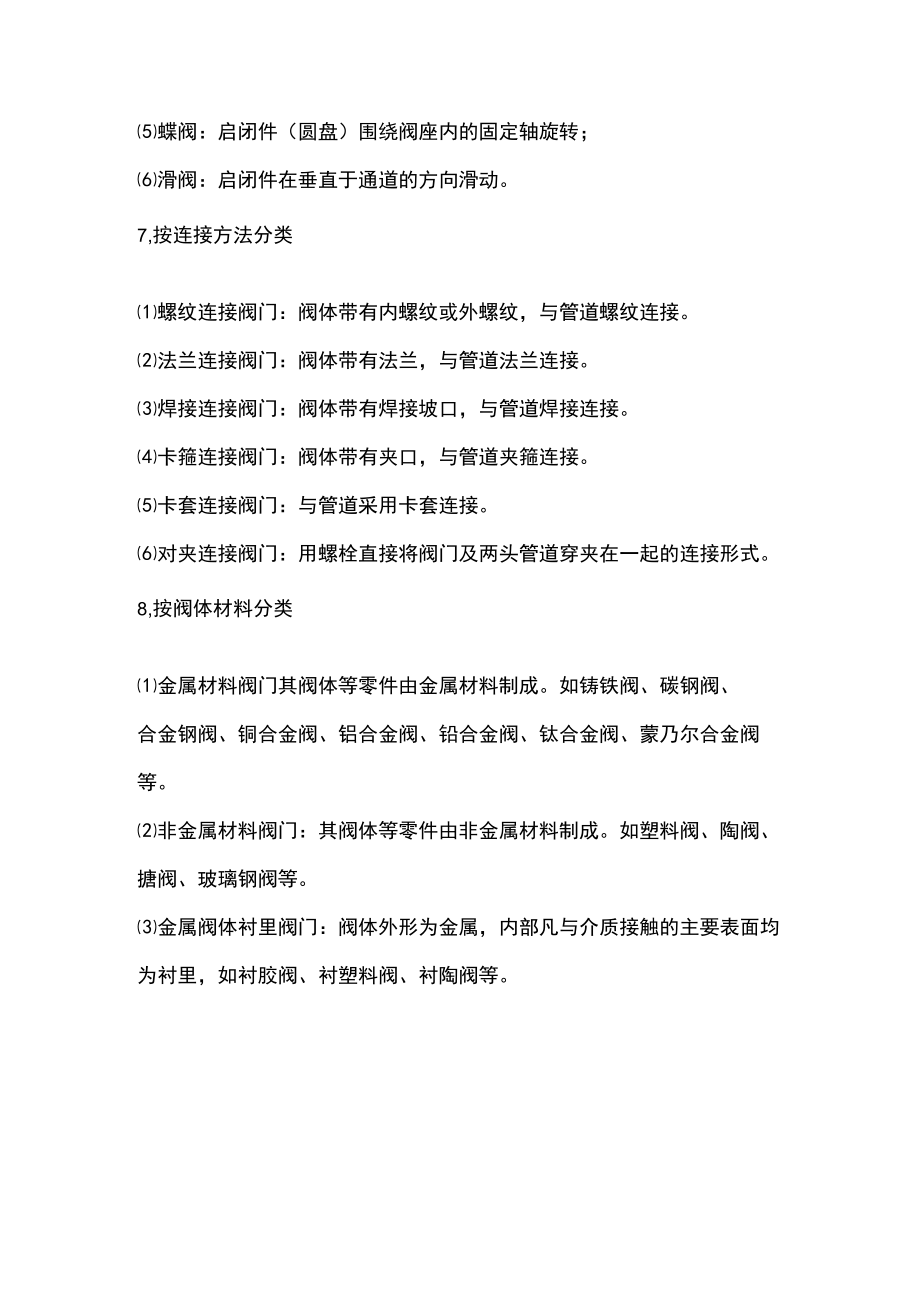

4、旋转;蝶阀:启闭件(圆盘)围绕阀座内的固定轴旋转;滑阀:启闭件在垂直于通道的方向滑动。7,按连接方法分类螺纹连接阀门:阀体带有内螺纹或外螺纹,与管道螺纹连接。法兰连接阀门:阀体带有法兰,与管道法兰连接。焊接连接阀门:阀体带有焊接坡口,与管道焊接连接。卡箍连接阀门:阀体带有夹口,与管道夹箍连接。卡套连接阀门:与管道采用卡套连接。对夹连接阀门:用螺栓直接将阀门及两头管道穿夹在一起的连接形式。8,按阀体材料分类金属材料阀门其阀体等零件由金属材料制成。如铸铁阀、碳钢阀、合金钢阀、铜合金阀、铝合金阀、铅合金阀、钛合金阀、蒙乃尔合金阀等。非金属材料阀门:其阀体等零件由非金属材料制成。如塑料阀、陶阀、搪阀、玻璃钢阀等。金属阀体衬里阀门:阀体外形为金属,内部凡与介质接触的主要表面均为衬里,如衬胶阀、衬塑料阀、衬陶阀等。
